交通道路网数据采集
交通信息采集技术——实时交通数据
动态交通信息服务方面的专家 翟战强博士在其关于路况众包 的文章中也指出，现在不仅可 以通过专门的用户来贡献这方 面信息，由于微博，微信等用 户量已经达到亿级，很多人也 都形成了随时随地发微博的习 惯，很多人也都把遇到的交通 状况通过微博发送出去，通过 微博的搜索和关注，可得到大 量最新的路况信息。如果能抓 取到来自社会化媒体上关于交 通路口的信息，在云端服务器 进行分析处理，反馈到导航应 用上，将是十分明显的进步。
多种检测器数据融合
环形感应线圈检测器
超声波检测器
红外线检测器
视频检测器
路况数据众包
这是最近几年新的一种采集路况信 息的方法。2013年谷歌收购的社会 化导航产品Waze就是基于这一理念。 2012年飓风桑迪袭击美国时， Waze发挥极大作用，在大部分交通 网络瘫痪的情况下，通过用户分享 的实时路况数据，美国政府在短时 间内就完成了各种救援和物资的调 度。 路况数据众包的好处在于成本低， 覆盖区域广，反应及时，但是相对 的，如果没有一个很大的用户基数 作为支撑，得到的反馈少，时效性 也差，对实时路况就不易判断。
2012年飓风桑迪袭击美国时waze发挥极大作用在大部分交通网络瘫痪的情况下通过用户分享的实时路况数据美国政府在短时间内就完成了各种救援和物资的调路况数据众包的好处在于成本低覆盖区域广反应及时但是相对的如果没有一个很大的用户基数作为支撑得到的反馈少时效性也差对实时路况就不易判断
交通信息采集技术
——实时交通数据
最新数据：浮动车辆GPS数据 涵盖了北京市约30000辆汽车 （包括25000辆出租车，4000 辆旅游车，1000辆郊区电动出 租车），完整全面地记录了该 市出租车和旅游大巴的移动轨 迹。其中每一条GPS数据都包 含完整的GPS基本参数，如经 纬度、行驶角度、速度、定位 描述等参数。 我国现在已经拥有了自己的全 球定位系统——北斗卫星导航 系统，我相信以后这项技术覆 盖率会越来越高，也越来越有 前景！
交通信息采集技术
交通信息采集技术本文档详细介绍了交通信息采集技术相关的内容，包括技术概述、采集设备、数据处理方法、数据分析和应用等方面。
1.技术概述交通信息采集技术是指使用各种传感器、设备和算法等手段，对交通运输系统中的车辆、行人、道路等进行信息采集、处理和分析的技术。
通过采集交通信息，可以实现交通流量监测、拥堵预测、路径规划、交通信号优化等应用。
2.采集设备2.1 车载设备车载设备是指安装在交通工具中的采集设备，可以通过车载传感器、摄像头等采集车辆位置、速度、加速度、车辆型号等信息。
常用的车载设备包括GPS定位装置、车载摄像头、CAN总线数据采集器等。
2.2 道路设备道路设备是指安装在道路上的采集设备，可以通过地感线圈、摄像头等采集车辆流量、车速、车道占用等信息。
常用的道路设备包括交通信号灯、地感线圈、摄像头、气象传感器等。
2.3 行人设备行人设备是指用于采集行人活动信息的设备，可以通过红外传感器、摄像头等采集行人数量、行走速度、停留时间等信息。
常用的行人设备包括红外传感器、摄像头、脚踏板传感器等。
3.数据处理方法3.1 数据采集数据采集是指将采集设备获取到的原始数据进行收集和整理的过程。
对于车载设备和道路设备，可以通过无线通信、有线接口等方式将数据传输到数据中心。
对于行人设备，则需要使用无线通信或存储介质将数据传输到数据中心。
3.2 数据预处理数据预处理是指对采集到的原始数据进行清洗、去噪等处理，以提高数据质量和准确性。
常用的数据预处理方法包括数据过滤、数据插值、异常数据剔除等。
3.3 数据存储数据存储是指将预处理后的数据保存到数据库或文件中，以便后续的数据分析和应用。
常用的数据存储方式包括关系型数据库、非关系型数据库、文件存储等。
4.数据分析4.1 交通流量分析交通流量分析是对采集到的车辆和行人数据进行统计和分析，以获取交通流量、流速、流密度等信息。
常用的交通流量分析方法包括平均速度计算、车流量计算、交通流状态识别等。
交通数据采集总结
交通数据采集总结交通数据采集是指通过各种手段和技术获取并记录交通相关的信息，以便分析和应用于交通规划、交通管理和交通安全等方面。
本文将总结交通数据采集的方法和技术，并探讨其在实际应用中的重要性和局限性。
一、交通数据采集方法1. 交通摄像头：在重要交通路段安装监控摄像头，通过图像识别车辆，可以统计车流量、车速和车道占用等信息。
2. 交通雷达：利用雷达原理探测车辆的运动状态，可以测量车辆的速度、距离和密度等。
3. 交通地磁：通过地下埋设的地磁传感器，感知车辆的经过和停留情况，可以用于统计车流量和平均速度等信息。
4. 电子收费系统：通过收费站、电子标签等技术，获取车辆的通行信息，可以用于统计车流量和通行时间等数据。
5. GPS定位系统：利用卫星定位技术，追踪车辆的位置和轨迹，可以获得车辆的行驶速度、行驶路线和行驶距离等信息。
二、交通数据采集的重要性1. 交通规划：通过分析交通数据，可以了解不同时段和路段的车流量、拥堵情况和瓶颈点，为交通规划提供依据，优化道路布局和交通组织。
2. 交通管理：交通数据采集可以监测交通违法行为，如超速和闯红灯，提供证据和依据进行交通执法和处罚。
3. 交通安全：通过交通数据分析，可以了解事故发生的原因和模式，为改善路况和道路安全设施提供依据，并制定交通安全政策和措施。
4. 减少拥堵：通过交通数据采集，可以实时监测道路通行情况，及时调整交通信号灯、路口设计等，减少交通拥堵，提高交通效率。
三、交通数据采集的局限性1. 隐私问题：交通数据采集涉及到车辆和驾驶员的隐私，需要合理规范数据使用和保护，防止个人信息泄露和滥用。
2. 数据质量：交通数据采集可能受到天气、设备故障和操作误差等因素的影响，导致数据质量不准确或不完整。
3. 数据处理和分析：交通数据采集的原始数据庞大且复杂，需要借助高效的数据处理和分析技术，才能提取有用的信息和结论。
4. 成本问题：交通数据采集需要投入大量的人力、物力和财力，设备维护和数据存储成本较高。

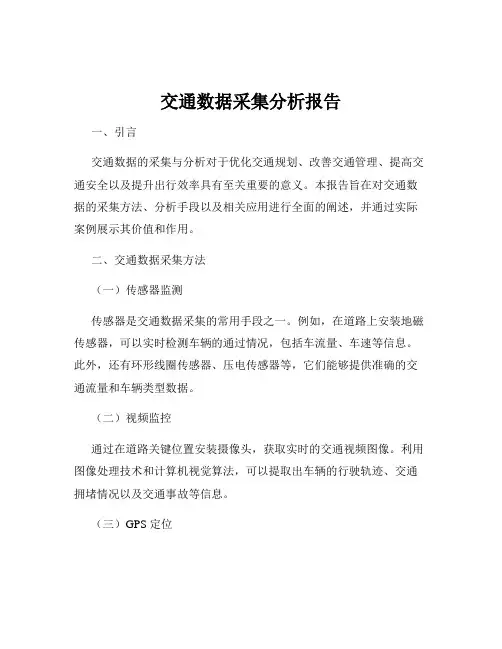

交通数据采集分析报告
交通数据采集分析报告一、引言交通数据的采集与分析对于优化交通规划、改善交通管理、提高交通安全以及提升出行效率具有至关重要的意义。
本报告旨在对交通数据的采集方法、分析手段以及相关应用进行全面的阐述，并通过实际案例展示其价值和作用。
二、交通数据采集方法（一）传感器监测传感器是交通数据采集的常用手段之一。
例如，在道路上安装地磁传感器，可以实时检测车辆的通过情况，包括车流量、车速等信息。
此外，还有环形线圈传感器、压电传感器等，它们能够提供准确的交通流量和车辆类型数据。
（二）视频监控通过在道路关键位置安装摄像头，获取实时的交通视频图像。
利用图像处理技术和计算机视觉算法，可以提取出车辆的行驶轨迹、交通拥堵情况以及交通事故等信息。
（三）GPS 定位在车辆上安装 GPS 设备，能够实时获取车辆的位置、行驶速度和行驶路线等数据。
这对于研究个体车辆的出行行为和交通流量分布具有重要意义。
（四）移动终端数据随着智能手机的普及，通过手机应用程序可以收集用户的出行数据，如出行起点和终点、出行时间、出行方式等。
这些数据经过汇总和分析，可以反映出城市的整体出行模式和需求。
三、交通数据分析方法（一）数据预处理采集到的原始交通数据往往存在噪声、缺失值和异常值等问题。
在进行分析之前，需要对数据进行清洗、筛选和整合，以提高数据的质量和可用性。
（二）统计分析运用统计学方法，对交通数据进行描述性统计，如计算均值、中位数、标准差等，以了解数据的集中趋势和离散程度。
同时，还可以进行相关性分析，研究不同变量之间的关系。
（三）时空分析将交通数据按照时间和空间维度进行分析，例如，分析不同时间段（如早晚高峰、工作日和周末）和不同区域（如市中心、郊区）的交通流量变化规律。
（四）模型预测利用数学模型和机器学习算法，对未来的交通状况进行预测。
常见的模型包括交通流模型、拥堵预测模型等，这些模型可以为交通管理部门提供决策支持。
四、交通数据的应用（一）交通规划基于交通数据的分析结果，可以合理规划道路网络、优化公交线路布局，以提高交通系统的整体效率。

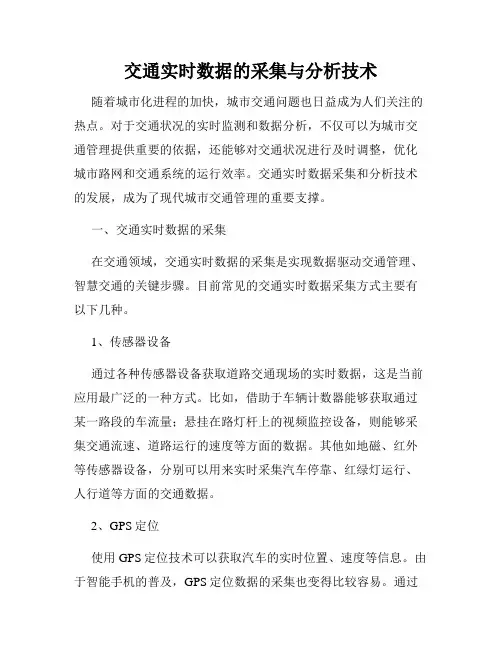

交通实时数据的采集与分析技术
交通实时数据的采集与分析技术随着城市化进程的加快，城市交通问题也日益成为人们关注的热点。
对于交通状况的实时监测和数据分析，不仅可以为城市交通管理提供重要的依据，还能够对交通状况进行及时调整，优化城市路网和交通系统的运行效率。
交通实时数据采集和分析技术的发展，成为了现代城市交通管理的重要支撑。
一、交通实时数据的采集在交通领域，交通实时数据的采集是实现数据驱动交通管理、智慧交通的关键步骤。
目前常见的交通实时数据采集方式主要有以下几种。
1、传感器设备通过各种传感器设备获取道路交通现场的实时数据，这是当前应用最广泛的一种方式。
比如，借助于车辆计数器能够获取通过某一路段的车流量；悬挂在路灯杆上的视频监控设备，则能够采集交通流速、道路运行的速度等方面的数据。
其他如地磁、红外等传感器设备，分别可以用来实时采集汽车停靠、红绿灯运行、人行道等方面的交通数据。
2、GPS定位使用GPS定位技术可以获取汽车的实时位置、速度等信息。
由于智能手机的普及，GPS定位数据的采集也变得比较容易。
通过对GPS数据的分析可以获取路段的通行时间、拥堵情况等详细信息。
3、交通监测站交通监测站通过对交通流进行在线监测，能够获取交通信号、天气、路面状况等数据。
这种采集方式需要搭建监测站，相对于传感器设备、GPS定位等采集方式来说，难度与投入更高。
二、交通实时数据分析交通实时数据的采集只是数据分析的开始。
如何将采集到的数据变成有用的交通信息数据，引导交通管理部门进行决策管理，实现可持续发展的目标，需要进行数据分析和可视化。
1、数据清理和处理数据清理和处理是数据分析的第一步，通过对原始实时数据进行初步处理和筛选，将不规则数据进行清理和标准化，避免因为数据不规范而造成误解。
同时，为了方便后续分析，通常需要将不同数据源之间的数据进行整合和转化。
2、数据可视化通过可视化手段，将数据转化成图表、动画等形式，更容易被工作人员理解，同时为交通管理提供决策支持。
智能交通系统中的数据采集与处理方法
智能交通系统中的数据采集与处理方法智能交通系统作为现代城市交通管理的重要组成部分，通过采集、处理和分析大量交通数据，旨在提高道路交通效率、优化交通流量，并为驾驶员和行人提供更安全、便捷的出行体验。
在智能交通系统中，数据的采集和处理是实现其功能的核心步骤之一。
本文将介绍智能交通系统中常用的数据采集与处理方法，以帮助读者更好地了解智能交通系统的运作方式。
一、数据采集方法1. 传感器技术传感器技术是智能交通系统中常用的数据采集方法之一。
通过在道路、车辆和信号灯等地方布置各种传感器，可以实时地获取交通流量、车辆速度、道路状况、车辆数目等相关信息。
常用的传感器包括磁场传感器、红外传感器、摄像头传感器等。
这些传感器能够以高精度和高频率采集到各种交通数据，为智能交通系统提供可靠的输入信息。
2. 车载设备车载设备是另一种常用的数据采集方法。
通过在车辆上安装GPS定位设备、惯性传感器、摄像头等设备，可以实时地获取车辆位置、速度、加速度等信息。
车载设备的优势在于可以收集到具有个体特征的数据，如车辆的实时位置和行驶轨迹，这对交通管理和导航系统的优化具有重要意义。
3. 交通摄像头交通摄像头是智能交通系统中最为常见的数据采集设备之一。
通过在道路上设置高清摄像头，可以实时获取交通场景的图像和视频数据。
这些数据可以被用于车辆识别、交通流量统计、违章行为监测等用途。
利用图像处理和计算机视觉技术，可以从摄像头采集的画面中提取出车辆、行人等目标的位置、速度等信息，为智能交通系统提供更准确、全面的数据支持。
二、数据处理方法1. 数据清洗与过滤在数据采集阶段，由于各种原因，采集到的数据可能包含噪声、缺失值、异常值等问题。
因此，对采集到的数据进行清洗和过滤是十分必要的。
数据清洗和过滤的目标是去除无效的数据、修正错误的数据，并保证数据的准确性和完整性。
常用的数据清洗和过滤方法包括数据插补、数据平滑、异常值检测等。
2. 数据存储和管理在智能交通系统中，大量的数据需要进行存储和管理。
交通运输数据的采集与处理
交通流量监控：监 控交通流量，及时 发现拥堵情况并采 取措施
车辆定位与导航： 提供车辆定位和导 航服务，提高出行 效率
智能交通信号控制 ：根据交通流量自 动调整信号灯，提 高道路通行能力
运输路线优化：根据运输数据优化运输路线，降低运输成本 库存管理：根据运输数据预测库存需求，减少库存积压 配送中心选址：根据运输数据选择最佳配送中心位置，提高配送效率 运输时间预测：根据运输数据预测运输时间，提高客户满意度
,
汇报人：
01
03
05
02
04
传感器类型：包括温度传感器、湿度传感器、压力传感器等 工作原理：通过感知物理量变化，将信号转换为电信号 应用领域：广泛应用于交通、环境、医疗等领域 发展趋势：智能化、微型化、集成化
遥感技术简介：通过遥感卫星、飞机等设备获取地面信息 遥感数据采集：包括图像、光谱、雷达等数据 遥感数据处理：包括图像处理、光谱分析、雷达数据处理等 遥感技术在交通运输中的应用：道路监测、交通流量分析、交通规划等
原理：通过卫星信号接收器接收卫 星信号，计算位置信息
应用：车辆导航、物流跟踪、交通 监控等
添加标题
添加标题
特点：实时、精确、全球覆盖
添加标题
添加标题
局限性：信号遮挡、设备故障、精 度限制等
调查内容：道路交通状况、公 共交通设施、交通信号灯等
调查方法：实地调查、问卷 调查、网络调查等
调查目的：了解交通流量、 车辆类型、行驶速度等数据
数据恢复：在数据丢失或损 坏时，能够快速恢复数据
数据备份：定期备份重要数 据，防止数据丢失
数据加密：对敏感数据进行 加密处理，确保数据安全
权限管理：设置不同级别的权 限，确保数据访问的安全性
路网数据采集与处理方法在城市规划中的应用
路网数据采集与处理方法在城市规划中的应用引言城市规划是指对城市进行合理布局和设计，以实现城市发展和提升居民的生活质量。
在城市规划中，交通系统的规划与设计是至关重要的一环。
而路网数据的采集与处理方法在城市规划中的应用，能够帮助规划者更好地了解城市交通网络，提供科学依据和决策支持，从而实现更高效、便捷和可持续发展的城市交通系统。
路网数据采集方法路网数据的采集是获取城市道路的相关信息，包括道路类型、交通线路、车流量等。
目前广泛应用的采集方法主要有两种：传统的人工调查和现代的智能采集。
人工调查是一种常用的路网数据采集方法。
通过人工调查，工作人员可深入路口、道路进行实地调查，记录道路宽度、车道数和交通标志等信息。
这种方法的优点在于能够提供详尽的道路信息，但劳动力和时间成本较高。
智能采集则是近年来随着信息技术发展而兴起的方法。
通过使用无人机、卫星、传感器等设备，可以快速、高效地获取路网数据。
这些设备能够获取道路的地理和空间信息，并通过数据处理软件分析出车流量、拥堵程度等交通状况。
智能采集具有高效、准确、节省人力成本等优点，成为越来越多城市规划者的选择。
路网数据处理方法路网数据采集之后，需要经过处理以得到可用的数据。
路网数据处理方法包括数据清洗、数据分析和数据模型构建。
数据清洗是路网数据处理的第一步。
采集到的原始数据通常包含噪声和错误数据，需要通过算法和人工干预进行清洗和修正。
数据清洗的目的是消除错误数据的干扰，提高数据质量和准确性，确保后续分析的有效性。
数据分析是路网数据处理的核心环节。
通过对采集到的数据进行统计和分析，可以得出交通流量、交通状况等关键指标。
在数据分析过程中，可以利用机器学习和人工智能等技术，对大规模数据进行挖掘和建模，从而揭示出隐藏的交通规律和问题。
数据模型构建是路网数据处理的最终目标。
通过对路网数据进行建模，可以为城市规划者提供可视化的数据展示和预测模拟。
这些模型可以帮助规划者模拟城市交通系统的运行情况，评估不同规划方案的优劣，并提供科学依据和决策支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交通道路网数据采集
采集内容：
1.道路网数据采集
2.道路网附属设施数据采集
3.交通流量
4.信号灯间隔
目标区域：
道路网数据采集：
数据来源：互联网地图（百度地图、Google Earth）
数据形式：矢量化的道路中心线，形成网格
数据存储：基础GIS软件
通过百度地图等进行矢量化。
城市道路等级分主干道、次干道、支路三级，各级红线宽度控制：主干道30—40米，次干道20—24米，支路14—18米。
城市道路等级分为四类：
⑴快速路城市道路中设有中央分隔带，具有四条以上机动车道，全部或部分采用立体交叉与控制出入，供汽车以较高速度行驶的道路。
又称汽车专用道。
快速路的设计行车速度为60-80km/h。
⑵主干路连接城市各分区的干路，以交通功能为主。
主干路的设计行车速度为40-60km/h。
⑶次干路承担主干路与各分区间的交通集散作用，兼有服务功能。
次干路的设计行车速度为40km/h。
⑷支路次干路与街坊路（小区路）的连接线，以服务功能为主。
支路的设计行车速度为30km/h。
道路网附属设施数据采集：
采集内容：交通标志，交通标线，交通信号灯，公交站点
数据形式：分层存储的点线要素（or道路网要素属性）
采集方法：路段及立交桥上的观察或实地测量
主要标志：
1）警告标志：警告车辆、行人注意道路交通的标志
2）禁令标志：禁止或限制车辆、行人交通行为的标志
3）指示标志：指示车辆、行人应遵循的标志
4）指路标志：传递道路方向、地点、距离信息的标志
5）旅游区标志：提供旅游景点方向、距离的标志
6）作业区标志：告知道路作业区通行的标志
7）告示标志：告知路外设施、安全行驶信息以及其他信息的标志
交通标线：
1、白色虚线
划于路段中时，用以分隔同向行驶的交通流或作为行车安全距离识别线；划于路口时，用以引导车辆行进。
2、白色实线
划于路段中，用以分隔同向行驶的机动车和非机动车，或指示车行道的边缘；设于路口时，可用作导向车道线或停止线。
3、黄色虚线
划于路段中时，用以分隔对向行驶的交通流。
划于路侧或缘石上时，用于禁止车辆长时在路边停放。
4、黄色实线
划于路段中时，用以分隔对向行驶的交通流；划于路侧或缘石上时，用以禁止车辆长时或临时在路边停放。
5、双白虚线
划于路口时，作为减速让行线；设于路段时，作为行车方向随时间改变之可变车道线。
6、双白实线划于路口时，作为停车让行线。
7、黄色虚实线划于路段中时，用以分隔对向行驶的交通流。
黄色实线一侧禁止车辆超车、跨越或回转，黄色虚线一侧在保证安全的情况下准许车辆超车、跨越或回转。
8、双黄实线
划于路段中时，用以分隔对向行驶的交通流。
交通站点属性？
交通流量：
数据来源：实地调查
数据形式：道路属性
信号灯间隔：
数据来源：实地调查
数据内容：红绿灯时间间隔
数据形式：信号灯属性
分析内容：多信号灯距离间隔和时间间隔的合理性
提交成果：
提交内容：道路网及服务设施数据库or图形文件和属性文件的交换的压缩包。
