外墙一体板技术交底记录
外墙保温装饰一体板技术交底
外墙保温装饰一体板技术交底技术交底记录工程名称：宝山科技信息城B座交底日期：2013年10月15日分项工程名：外保温工程施工单位：XXX交底提要：一、材料准备为外保温工程选择60mm厚燃烧等级为B1的保温装饰一体板。
现场施工时，使用手持式电动搅拌机将专用聚合物粘结厂家已配制好的砂浆加水搅拌，重量比为水:聚合物砂浆等于1:5，可操作时间不小于2h。
固定件采用防锈金属锚固件固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于0.6kN。
二、施工机具使用垂直运输机械、水平运输车、手提搅拌器等施工机具。
常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺等。
三、施工要点1.基面处理检查并封堵基面未处理的孔洞，清除墙面上的混凝土残渣、模板油等。
先用钢丝刷刮刷，再用扫帚清扫，除去墙面灰尘。
用杠尺顺一下所要贴挤塑板的一整面墙的平整度及垂直度，用以确定所要贴板的厚度是否会对别的工序有其他的影响，确定是否要剔凿。
如需要，必须在挤塑板施工之前进行。
2.刷专用界面剂为增强挤塑板与粘结砂浆的结合力，在粘贴挤塑板前，在挤塑板粘贴面薄薄涂刷一道专用界面剂。
待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。
3.粘贴挤塑板施工前，根据外墙立面的设计尺寸编制挤塑板的排板图，以达到节约材料、提高施工速度的目的。
指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。
挤塑板的粘贴应从细部节点（如窗、挑檐）及阴、阳角部位开始向中间进行。
施工时要求在建筑物外墙所有阴阳角部位（如窗、挑檐等）沿全高挂通线控制其顺直度，并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。
板缝应挤紧，相邻板应齐平，施工时控制板间缝，不得大于2mm，板间高差不得大于1mm。
施工单位：XXX工程名称：宝山科技信息城B座分项工程名称：外保温工程交底日期：2013年10月15日工艺流程：1.按照设计要求和尺寸切割挤塑板，确保拐角处沿建筑物全高顺直、完整。
外墙安全技术交底记录模板
一、基本信息1. 工程名称：____________________2. 施工单位：____________________3. 分项工程名称：外墙抹灰作业4. 交底日期：____________________5. 交底地点：____________________6. 交底人：____________________7. 接受交底人：____________________8. 审核人：____________________二、交底内容1. 作业人员要求：1.1 作业人员入场前必须经过入场教育考试，合格后方可上岗作业。
1.2 作业人员进入施工现场必须佩戴合格的安全帽，系好下额带，锁好带口；严禁赤背、穿拖鞋。
1.3 作业人员严禁酒后作业、疲劳作业、带病作业，严禁吸烟，禁止在施工现场追逐打闹。
2. 高处作业安全要求：2.1 登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用，应穿防滑鞋，应把手头工具放在工具袋内。
2.2 外墙抹灰用的脚手架搭设应符合安全规定，并经安全部门验收合格，脚手板不得有探头板和飞跳板。
施工时不得出现立体交叉作业。
3. 施工现场安全要求：3.1 施工现场应设置明显的安全警示标志，如安全通道、禁止通行等。
3.2 施工现场应保持整洁，不得堆放杂物，防止绊倒或滑倒。
3.3 施工现场应配备必要的安全防护设施，如防护栏、安全网等。
4. 施工用电安全要求：4.1 施工现场用电应符合国家相关标准，确保用电安全。
4.2 电气设备应定期检查、维护，确保设备完好。
4.3 施工现场严禁私拉乱接电线，确保用电安全。
5. 施工材料、工具管理：5.1 施工材料、工具应分类存放，标识清楚，便于管理。
5.2 严禁使用过期、破损的施工材料、工具。
6. 施工现场环境保护：6.1 施工现场应采取有效措施，防止环境污染。
6.2 施工现场应合理设置垃圾处理点，确保垃圾及时清运。
7. 施工现场应急处理：7.1 施工现场应制定应急预案，确保突发事件得到及时处理。
保温装饰一体板施工技术交底
保温装饰一体板施工技术交底工程编号：无交底内容：一、工程概况为确保脚手架搭设的稳定性，必须在搭设前对XXX进行回填并夯实，同时在每根立杆下放置模板。
二、图纸设计要求1、设计图纸要求住宅三层及以下、商业背立面和侧立面外墙采用保温装饰一体板外墙，燃烧性能为A级。
施工做法为：墙体基层→界面处理→15厚1:3防水水泥砂浆找平层→D厚保温装饰一体板用配套胶粘剂粘贴辅以锚栓固定（保温层厚度及选用材料见节能表）。
2、甲方变更要求外墙保温一体板处300mm高无机泡沫混凝土板防火隔离带采用岩棉一体板代替无机泡沫混凝土板防火隔离带，岩棉一体板的高度按保温一体板排版图施工，保温一体板窗边采用20mm保温一体板做收边，装饰板颜色同相邻保温材料。
3、保温装饰板外墙外保温系统1）由保温装饰板、胶粘剂、锚固件、嵌缝材料和硅酮密封胶等组成，置于建筑物外墙外侧，与基层墙体采用粘结和锚固方式施工的非承重保温构造。
2）墙面保温装饰一体板采用锚粘法施工；柱子、窗台、檐口等造型线条采用干挂法施工。
3）对窗台、檐口、装饰线、雨蓬等造型部位，应采用排水构造。
4）墙面阴阳角处做异形板施工时，纵向和横向的轮廓线在折角时尺寸应大小一致。
5）同时采用保温装饰板与其他外墙装饰材料时应做好相接面的处理。
6）交叉作业施工前必须合理安排施工先后顺序及后期处理。
三、施工准备1、现场作业环境要求1）不得在雨天、寒冷（5°C以下）、气温较高时、风速偏高（5级以上）等天气条件下施工。
2）在气温较高时施工，保温装饰板在粘贴后4小时以内，应避免板面受阳光直晒，必要时应搭设防晒布，遮挡已施工的保温装饰板。
3）避免尚未凝固的材料受到相对恶劣的气候条件的直接作用，特别是避免雨水的冲刷，必要时应对新施工的墙面加以保护。
4）施工期间以及完工后24小时内，基层及环境空气温度应不低于5°C。
5）施工时，应随时了解当地气象情况，雨前（4小时以内）、雨后（墙面尚未硬化）不能操作，以1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
(完整word版)外墙一体板技术交底

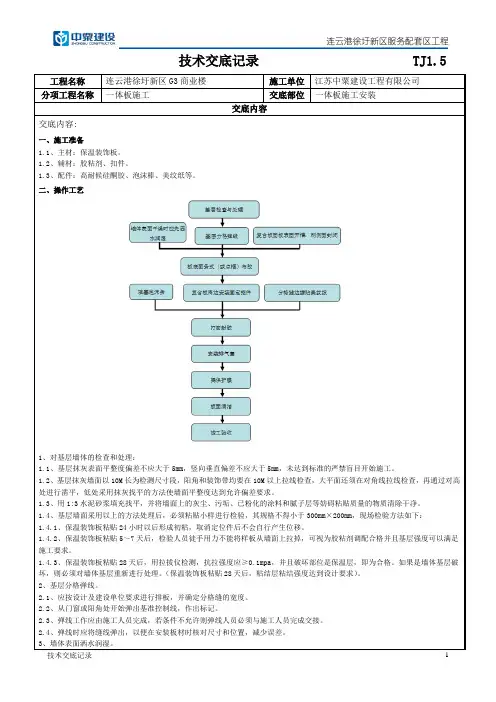

(完整word版)外墙一体板技术交底连云港徐圩新区服务配套区工程技术交底记录TJ1.5工程名称连云港徐圩新区G3商业楼施工单位XXX交底部位一体板施工安装交底内容交底内容:一、施工准备1.1、主材：保温装饰板。
1.2、辅材：胶粘剂、扣件。
1.3、配件：高耐候硅酮胶、泡沫棒、美纹纸等。
二、操作工艺分项工程名称一体板施工1、对基层墙体的检查和处理：1.1、基层抹灰表面平整度偏差不应大于5mm，竖向垂直偏差不应大于5mm，未达到标准的严禁盲目开始施工。
1.2、基层抹灰墙面以10M长为检测尺寸段，阳角和装饰带均要在10M以上拉线检查，大平面还须在对角线拉线检查，再通过对高处进行凿平，低处采用抹灰找平的方法使墙面平整度达到允许偏差要求。
1.3、用1:3水泥砂浆填充找平，并将墙面上的灰尘、污垢、已粉化的涂料和腻子层等妨碍粘贴质量的物质清除干净。
1.4、基层墙面采用以上的方法处理后，必须粘贴小样进行检验，其规格不得小于300mm×200mm，现场检验方法如下：1.4.1、保温装饰板粘贴24小时以后形成初粘，取消定位件后不会自行产生位移。
1.4.2、保温装饰板粘贴5～7天后，检验人员徒手用力不能将样板从墙面上拉掉，可视为胶粘剂调配合格并且基层强度可以满足施工要求。
1.4.3、保温装饰板粘贴28天后，用拉拔仪检测，抗拉强度应≥0.1mpa，并且破坏部位是保温层，即为合格。
如果是墙体基层破坏，则必须对墙体基层重新进行处理。
（保温装饰板粘贴28天后，粘结层粘结强度达到设计要求）。
2、基层分格弹线。
2.1、应按设计及建设单位要求进行排板，并确定分格缝的宽度。
2.2、从门窗或阳角处开始弹出基准控制线，作出标记。
2.3、弹线工作应由施工人员完成，若条件不允许则弹线人员必须与施工人员完成交代。
2.4、弹线时应将缝线弹出，以便在安装板材时核对尺寸和位置，减少误差。
3、墙体表面洒水润湿。
技术交底记实1连云港徐圩新区服务配套区工程当天气较热，墙面干燥时，施工前应用清水先将墙面适当润湿，以保证不会因胶粘剂中的水分过快蒸发而影响粘接质量。
一体板安装安全技术交底模板
一、交底目的为确保一体板安装过程中的施工安全，预防事故发生，特制定本安全技术交底。
二、适用范围本交底适用于一体板安装施工全过程，包括材料运输、安装、验收等环节。
三、施工前的准备工作1. 安全教育：所有参与一体板安装的施工人员必须接受三级安全教育，并经考试合格后方可上岗。
2. 安全培训：对施工人员进行一体板安装安全技术培训，使其掌握相关安全知识和操作技能。
3. 安全装备：施工人员必须按规定佩戴安全帽、安全带、防护眼镜等安全防护用品。
四、施工过程中的安全注意事项1. 材料运输：- 运输过程中，确保一体板平稳放置，防止因颠簸导致损坏或滑落。
- 上下运输时，使用专用吊具，严禁人工搬运。
2. 安装准备：- 检查安装现场，确保地面平整，无障碍物。
- 检查安装工具和设备，确保其完好、安全。
3. 安装过程：- 安装时，操作人员必须站在安全位置，严禁攀登、跳跃。
- 使用电钻、切割机等电动工具时，必须确保电源接地，并使用绝缘手套、绝缘鞋等防护用品。
- 高空作业时，必须系好安全带，安全带生根处须安全可靠。
- 遇六级以上大风、雨、雪、大雾等恶劣天气，应暂停露天作业。
4. 拆除作业：- 拆除前，应检查拆除区域是否存在安全隐患，并做好安全防护措施。
- 拆除过程中，严禁使用撬棒、锤子等工具强行拆卸，防止造成事故。
- 拆除后，及时清理现场，防止遗落物品造成伤害。
五、事故处理1. 发生事故时，立即停止作业，并立即上报。
2. 事故发生后，立即组织人员进行现场调查，查明事故原因。
3. 根据事故原因，采取相应的整改措施，防止类似事故再次发生。
六、验收1. 安装完成后，由专业人员进行验收，确保一体板安装质量符合要求。
2. 验收合格后，方可投入使用。
七、总结一体板安装过程中，施工人员必须严格遵守安全技术交底，确保施工安全。
安全无小事，责任重于泰山，让我们共同努力，确保一体板安装工程的顺利进行。
外墙一体板技术交底
技术交底记录 TJ1.5工程名称连云港徐圩新区G3商业楼施工单位江苏中粟建设工程有限公司分项工程名称一体板施工交底部位一体板施工安装交底内容交底内容:一、施工准备1.1、主材：保温装饰板。
1.2、辅材：胶粘剂、扣件。
1.3、配件：高耐候硅酮胶、泡沫棒、美纹纸等。
二、操作工艺1、对基层墙体的检查和处理：1.1、基层抹灰表面平整度偏差不应大于5mm，竖向垂直偏差不应大于5mm，未达到标准的严禁盲目开始施工。
1.2、基层抹灰墙面以10M长为检测尺寸段，阳角和装饰带均要在10M以上拉线检查，大平面还须在对角线拉线检查，再通过对高处进行凿平，低处采用抹灰找平的方法使墙面平整度达到允许偏差要求。
1.3、用1:3水泥砂浆填充找平，并将墙面上的灰尘、污垢、已粉化的涂料和腻子层等妨碍粘贴质量的物质清除干净。
1.4、基层墙面采用以上的方法处理后，必须粘贴小样进行检验，其规格不得小于300mm×200mm，现场检验方法如下：1.4.1、保温装饰板粘贴24小时以后形成初粘，取消定位件后不会自行产生位移。
1.4.2、保温装饰板粘贴5～7天后，检验人员徒手用力不能将样板从墙面上拉掉，可视为胶粘剂调配合格并且基层强度可以满足施工要求。
1.4.3、保温装饰板粘贴28天后，用拉拔仪检测，抗拉强度应≥0.1mpa，并且破坏部位是保温层，即为合格。
如果是墙体基层破坏，则必须对墙体基层重新进行处理。
（保温装饰板粘贴28天后，粘结层粘结强度达到设计要求）。
2、基层分格弹线。
2.1、应按设计及建设单位要求进行排板，并确定分格缝的宽度。
2.2、从门窗或阳角处开始弹出基准控制线，作出标记。
2.3、弹线工作应由施工人员完成，若条件不允许则弹线人员必须与施工人员完成交接。
2.4、弹线时应将缝线弹出，以便在安装板材时核对尺寸和位置，减少误差。
3、墙体表面洒水润湿。
当天气较热，墙面干燥时，施工前应用清水先将墙面适当润湿，以保证不会因胶粘剂中的水分过快蒸发而影响粘接质量。
外墙一体板安全技术交底模板
工程名称：交底日期：年月日施工单位：分项工程名称：外墙一体板施工一、交底提要为确保外墙一体板施工安全，预防安全事故发生，现将外墙一体板施工过程中的安全技术要求进行交底。
二、交底内容1. 作业人员要求：- 作业人员必须经过专业培训，持证上岗。
- 作业人员必须身体健康，无高血压、心脏病等不适合高处作业的疾病。
- 作业人员必须熟悉外墙一体板施工工艺和安全操作规程。
2. 安全防护措施：- 作业人员进入施工现场必须佩戴安全帽，系好帽带，穿着合适的劳保鞋。
- 高处作业时，必须佩戴安全带，并正确使用安全绳。
- 脚手架搭设必须符合规范要求，并经专业人员验收合格。
- 脚手架上的材料、工具必须堆放整齐，不得超载。
- 施工现场必须设置安全警示标志，明确警示内容。
3. 施工工艺要求：- 施工前，必须对施工区域进行清理，确保施工环境安全。
- 施工过程中，必须严格按照施工工艺进行操作，不得随意更改。
- 在进行外墙一体板安装时，必须确保板材的平整度和垂直度，避免出现空鼓、开裂等现象。
- 施工过程中，如遇雨、雾等恶劣天气，应暂停施工。
4. 安全操作规程：- 高处作业时，必须使用安全带，并确保安全带连接牢固。
- 脚手架搭设时，必须按照规范要求进行，确保脚手架的稳定性和安全性。
- 在进行外墙一体板安装时，必须使用专用工具，不得使用撬棍等工具进行操作。
- 施工过程中，如发现安全隐患，应立即停止施工，并报告相关部门进行处理。
5. 应急预案：- 如发生高处坠落、物体打击等安全事故，应立即启动应急预案，采取有效措施进行救援。
- 施工现场应配备必要的安全防护设施，如急救箱、灭火器等。
三、注意事项1. 作业人员必须严格遵守安全操作规程，不得酒后作业、违章作业。
2. 施工现场必须保持整洁，不得堆放杂物，确保施工环境安全。
3. 施工过程中，如遇特殊情况，应立即停止施工，并报告相关部门进行处理。
四、接受交底人签字（以下由接受交底人签字）审核人：交底人：接受交底人：五、交底记录（以下由交底人填写）1. 交底内容：2. 交底方式：3. 交底时间：4. 交底地点：5. 参加交底人员：6. 交底人签字：7. 接受交底人签字：8. 审核人签字：九、附件（如有附件，请在此处列出）。
一体板安全技术交底模板
一、交底日期：____年__月__日二、施工单位：________________三、分项工程名称：一体板施工四、交底提要：为确保一体板施工过程中的安全，现将一体板施工的安全技术操作规程及注意事项交底如下，请全体施工人员认真学习并严格遵守。
五、交底内容：1. 施工前的准备工作：（1）对施工现场进行清理，确保无障碍物，施工通道畅通。
（2）对施工人员进行安全教育培训，提高安全意识。
（3）检查施工设备、工具、材料等，确保其完好、安全。
2. 一体板安装安全要求：（1）在安装一体板前，应先检查地面平整度，如有不平，应进行处理。
（2）一体板安装时，应使用专用吊装设备，确保吊装过程安全。
（3）安装一体板时，操作人员应穿戴好安全帽、安全带等防护用品。
（4）一体板安装过程中，严禁站在未固定的一体板上进行操作。
（5）一体板安装完成后，应立即进行固定，确保其稳固。
3. 一体板拆除安全要求：（1）拆除一体板前，应先切断电源、水源等，确保安全。
（2）拆除一体板时，应使用专用工具，严禁使用蛮力。
（3）拆除过程中，操作人员应穿戴好安全帽、安全带等防护用品。
（4）一体板拆除后，应及时清理现场，防止滑倒、绊倒等事故发生。
4. 其他安全注意事项：（1）施工过程中，严禁酒后作业、疲劳作业。
（2）施工人员应遵守施工现场各项规章制度，服从现场管理人员指挥。
（3）施工过程中，如发现安全隐患，应立即停止作业，并向现场管理人员报告。
六、应急措施：1. 如发生人员受伤事故，应立即进行现场救治，并拨打急救电话。
2. 如发生设备故障，应立即停止作业，待设备修复后方可继续施工。
3. 如发生火灾、触电等事故，应立即切断电源、水源，并拨打火警、报警电话。
七、总结：一体板施工过程中，安全工作至关重要。
全体施工人员应严格遵守安全技术操作规程，确保施工安全。
如有违反，将按照相关规定进行处理。
请全体施工人员认真学习并严格执行以上安全技术交底内容，共同营造安全、和谐的施工环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1)基层墙体上,根据设计图纸绘制建筑外立面草图并确定损耗最低、美观、安全的优化排板分格方案,应根据建筑立面设计和保温工程的技术要求,在墙面弹出垂直控制线、水平控制线,由控制线处开始测量门窗、线条、墙体等的实际尺寸。
2)所有立面水平线、垂直线必须先确定一个基准起始线,再将基准起始线引到各个立面上。最后在各个立面上根据图纸分割原则确定几个控制线,确保板材安裝误差最小。弹好线以后必须反复进行复核,在经过多次复核后方可进行下道工序。
9、板边贴美纹纸
贴美纹纸前,使用毛刷等工具将板缝中灰尘清理干净,根据设计的缝宽
要求沿板边贴上美纹纸,一般应让出板边1m~2mm,应保证横平竖直。
10、打硅酮建筑耐候密封胶
1)打胶
先用胶枪在分格缝内均匀适量地打上密封胶,再用平刮刀刮平,多余的
胶不可污染饰面层,施胶完毕后将纸胶带拉掉。
2)技术要求
打胶温度应介于5℃~35℃,且基材表面必须干燥。板材在打胶前必须对板
2)节能裝饰一体板及配套材料的产品合格证、型式检验报告、产品说明书。
3)施工技术交底文件。
4)施工工艺记录与施工质量检测记录和现场监理或甲方代表签署的工
序进度文件。
3、节能装饰一体板安装完成后,节能裝饰一体板铺贴允许偏差应符合下表
要求：
项目
指标(mm)
试验方法
表面平整度
3
2m靠尺和塞尺检查
接缝宽度
2
直尺检查
相邻面板之间高低差
2
靠尺,深度尺检查
分格条(缝)水平、垂直度
3
经纬仪,垂直仪检查
墙面垂直度(每层楼面)
4
经纬仪,垂直仪检查
阴阳角垂直度(每层楼面)
4
2m靠尺和塞尺检查
4、节能装饰一体板外墙外保温工程能装饰一体板采用的保温材料的厚度应符合设计要求,且不得有负偏差。
3)纵向的基准线应在建筑物的顶层,使用细钢丝线直接从顶层女儿墙位置吊下垂直线,确定垂直后,下端固定于墙体之上;施工横向的基准线在建筑的窗台上下口或者梁的位置作为基准线,弹出每块板的安装控制线,确定接缝宽度,凡基准线都应占线施工。
4)检验方法
水平检测采用水准仪测量(如采用水平管检测,必须要多次进行复核后才能施工,以确保施工质量)。垂直度采用经纬仪测量,如采用线锤吊线,则一定要根据高度来确定所使用线锤的重量,以便确保垂线不受风力的影响。且应经过多处复核才能进行下一道工序。
2)节能装饰一体板与基层及各构造层之间的粘结必须牢固。粘结强度和连接方式应符合设计要求;复合板与基层的粘结强度应做现场拉拔试验。
3)锚固件数量、锚固位置、锚固深度和拉拔力应符合设计要求门窗洞口四周的侧面,墙体上凸窗四周的侧面,应按设计要求采取。
节能保温措施。
5)外墙热桥部位应按设计要求采取节能保温等隔断热桥措施。
8、板缝处理
板缝宽度应控制在8mn~15mm,并应使用弹性背衬材料进行填充,当采用泡沫条填缝时,泡沫条的直径宜为缝宽的1.2倍~1.5倍,填实节能装饰体板间间隙,嵌缝材料↓低于板面4m~6imm,泡沬棒塞好后要保持水平,不可呈现波浪状,防止打胶后出现露棒或出现空腔现象。拼缝处理应确保密封质量,采用密封胶或腻子嵌缝;宜根据实际情况在密封胶未干时,设置连通板材与基墙间隙和外部的透气阀、排水装置。
(5)随时用2m靠尺和线锤检查,如偏差小,应在节能装饰一体板专用胶粘剂初凝前轻微校正:如偏差大,应拆除重新安装。
7、安装锚固件
节能装饰一体板粘贴完毕后即可进行锚固件安装,锚固件的安装数量、固定位置应符合设计要求;锚固件应先从中部按照300m~500m间距安装且距边缘不小于100m。必要时再外加外压件调整板缝的高低差。安装时不能用力过大,以免造成板面的波浪形状,应根据板面的平整度来调节锚固力的大小。将锚固件國定于墙体上,并拧紧膨胀螺栓,确保锚莤件与基层充分锚固。当安装外门窗洞口和防火隔离带等异型部位节能裝饰一体板时,应按设计要求预制特殊尺寸的节能装饰一体板进行锚固安装。
质量验收
1、节能装饰一体板系统工程的质量验收应符合现行国家标准《建筑工程
施工质量验收统一标准》GB50300、《建筑节能工程施工质量验收规范》GB50411、《建筑装饰装修工程质量验收规范》GB50210和《保温防火复合板应用技术规程》JGJ/T350等标准的相关规定。
2、施工技术和质量检测文件
1)节能裝饰一体板系统工程的设计文件、设计变更文件、洽商记录。
2)粘贴节能裝饰一体板
(1)节能装饰一体板系统应从水平控制线位置开始,自下而上,按预定的排板位置沿水平方向横向铺贴:横向施工应遵守先阳角后阴角,先保证特殊结构(如门、窗的对称性和均匀性),再大面积施工。安装顺序可根据施工工艺进行调整,一般情况下系统中如有成品线条及配套件时,应优先进行成品线条及配套件粘贴安装。
项目
允许偏差(mm)
检验方法
立面垂直度
4
用2m垂直检测尺检查
表面平整
4
用2m靠尺和塞尺检查
阴阳角方正
4
用直角检测尺检查
格条(缝直线度）
4
拉5m线,不足5m拉通线,用钢直尺检查
墙裙、勒脚上口直线度
4
拉5m线,不足5m拉通线,
用钢直尺检查
5)找平层与基层墙体的粘结强度不应低于0.3MPa。当不能满足要求时,整改至合格为止。
6)标识清楚,以便在合适的位置使用。
7)加工好的尺寸在料单上及时划掉,避免重复加工。
8)应使用专用工具进行开槽,再用细砂纸进行切割面倒角细磨处理并清理浮灰,切割面不得造成装饰层起毛边、毛刺及破坏面板。
9)现场加工切割好的板材应按照设计要求进行面板侧面封闭等处理。材料表面处理吋应干燥、清洁。
5、安装首层节能装饰一体板托架
（3）固定件采用防锈金属锚固件固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于0.6k
二、施工机具
（1）垂直运输机械、水平运输车、手提搅拌器等。
（2）常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、
滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、
钢尺等。
三、施工工艺
1、 工艺流程
2、
3、
4、墙体基层处理
1)连接件、门窗框、穿墙管道、管卡等应在保温作业前完成。
2)墙面应干净,清除疏松层、污垢、灰尘等杂物,并均匀涂刷与墙体材料相应的界面剂后做找平层。
3)基层墙面、外墙四角、洞口等处的表面平整度及垂直度均应满足有关施工验收规范的要求。
4)墙体找平层或原有墙体基层,其允许偏差值应符合下表要求：
(2)节能裝饰一体板施工呆用点框法粘贴,先将调配均匀的节能装饰一体板专用胶粘剂涂在板的背面,每个条涂宽度不小于50mm,厚度不小于20mm在条涂框内,打若干个点;每个粘结砂浆点直径大于150m,厚度大于20m;在条涂的下端开100m的口,便于系统排气,用手将板推压至墙面上的位置,使整体板面保持平整,对齐分格缝。
首层节能裝饰一体板施工前,应在设设计或施工放线位置安装托架,并拉水平线调整托架位于同一水平面上。
6、粘贴节能装饰一体板
1)配制节能裝饰一体板专用胶粘剂
调配专用胶粘剂:按照配比说明,专人负责,严格计量,机械搅拌,确保搅拌均匀。拌好的专用胶粘剂在静停5min~10min,再经过二次搅拌后使用。配好的专用胶粘剂注意防晒避风,以免水分蒸发过快。专用胶粘剂应随用随配,不可一次性调配过多,搅拌好的胶粘剂宜在2h之内用完。严禁将已凝固的胶粘剂二次搅拌再投入使用。
技术交底记录
单位(子单位)工程名称
天水湖畔雅居项目二期（一次）工程20#楼
分部(子分部)工程名称
装饰工程
分项工程名称
外墙保温一体板
施工单位
天水诚兴建设（集团）有限公司
项目经理
李世荣
交底人
接受交底人数
作业班组
交底内容:
1、材料准备
（1）采用60mm厚燃烧等级为B1的保温装饰一体板。
（2）专用聚合物粘结厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5，可操作时间不小于2h。
缝进行清理,以确保胶缝平滑不起泡,宽度一致,完成的硅胶应该饱满、
密实、连续、均匀、无气泡,宽度和厚度符合设计要求和标准规定。
3)检验方法
气泡、平滑等采用目测法检査査;渗水实验可采用淋水检查
11、板面清洁、揭保护膜
先清洁保温装饰板边缘上的涂灰、污垢,再撕去保护膜,再用干净毛巾
将粘胶遗留物清除干净。节能装饰一体板施工完成后,应注意对成品进行保护。
交底人:
项目技术负责人:
项目经理:
接受交底负责人:
资料员签章:甘肃工程质量监督总站编制(版权所有不准翻印)
4、节能装饰一体板加工裁切
1)裁切板材前,保温材料需涂刷界面剂。
2)裁切加工完成后的板材尺寸对角误差不应大于2m,长宽误差不应大于1mm
3)裁切时面板向上,开始裁切的板材应仔细检查宽度和对角的误差,调整裁切锯的精度。
4)裁切时应对不同的尺寸、保温层厚度和颜色归类放置,尺寸在侧边标识清楚。
5)裁切时各种尺寸优化搭配,确保损耗最低,大于100mm的边角料堆放整齐。
(3)节能装饰一体板有效粘贴面积应符合下表要求:
基本规定(大面墙体）
转角、窗洞口等300m范围内
粘贴面积
I型:50m以下≥50%、50m~10m≥70%
≥90%且不小于2个锚固件
Ⅱ型:50m以下≥60%、50m~100m≥80%
(4)节能装饰一体板粘贴的平整度、垂直度应符合要求,每贴完一块应及时清理挤出多余的胶粘剂。板之间的缝隙要均匀一致达到设计要求。
