上承式钢筋混凝土箱型拱桥上部结构施工关键技术谢云亿【摘要】文章以广西某大桥为例,探讨上承式钢筋混凝土箱型拱桥的上部结构施工关键技术,介绍了拱箱的预制施工方法及安装工艺,并与悬臂现浇拱箱施工进行比较,分析了预制安装施工拱箱的经济性.【期刊名称】《西部交通科技》【年(卷),期】2018(000)009【总页数】4页(P144-146,165)【关键词】上承式;钢筋混凝土箱型拱桥;上部结构;预制安装法;悬臂现浇施工【作者】谢云亿【作者单位】广西交科工程咨询有限公司,广西南宁530007【正文语种】中文【中图分类】U445.40 引言随着我国社会经济的快速发展，公路交通建设工程的数量明显有所增多，其中桥梁作为公路交通中不可或缺的部分受到了人们的普遍关注，其安全性和施工技术更是施工开展的重要基础。
本文主要探讨了上承式钢筋混凝土箱型拱桥的上部结构施工关键技术，即预制安装施工技术，以期为实际应用提供参考。
1 钢筋混凝土箱型拱桥施工技术概述近年来，由于拱桥具有安全性较高、受力小以及维护费用较低等优势而得到广泛应用，其中钢筋混凝土拱桥更是因为其良好的上述特点进一步取得了更好的应用效果。
在钢筋混凝土拱桥施工过程中，其方法主要可分为预制安装法和悬臂现浇法，其中预制安装法的优点主要体现为成本较低、安全性较高，促进了施工的进度等。
本文主要结合实例，分析了钢筋混凝土箱型拱桥上部结构采用预制安装方法施工的具体效果。
2 工程概述广西某大桥，全长为1 665.24 m，主桥跨径为160 m以上的上承式钢筋混凝土箱型拱桥，桥宽29 m，桥的矢跨径为1/6.5，详细如图1。
在单幅拱内布置有7个箱，且每个拱箱可分为7段展开吊装。
此外，在拱圈中的现浇拱之上设有盖梁和立柱，23.42 m为立柱的最大高度，全桥一共有52根立柱，而盖梁每半幅有17个，一共34个。
行车道为空心板，跨径为10 m，一共418块空心板，单幅横向布置9块，一共布置5联。
上承式钢筋混凝土箱形拱桥加固技术研究
上承式钢筋混凝土箱形拱桥加固技术研究谭竣【摘要】结合某大跨径钢筋混凝土箱形的加固实践,提出了拱圈空腹段拱背增大截面,实腹段拱底粘贴钢板带的综合加固处治措施,并通过加固前后结构承载能力的对比分析,验证了加固方法的合理性,为类似桥梁维修处治提供参考.【期刊名称】《山西建筑》【年(卷),期】2016(042)031【总页数】2页(P179-180)【关键词】箱形拱桥;承载能力;加固技术;增大截面;粘贴钢板【作者】谭竣【作者单位】贵州高速公路集团有限公司,贵州贵阳550009【正文语种】中文【中图分类】U445.72上承式钢筋混凝土箱形拱桥具有造价经济、造型宏伟壮观、跨越能力大、桥型构造简单等优点，在我国公路桥梁工程中得到了广泛的应用。
然而随着我国公路交通运输业的迅猛发展，交通量和大吨位车辆不断增加，许多箱形拱桥的原设计承载能力已远远不能满足现代化交通的需要，各种病害已相继出现。
因此，如何通过有效的加固措施，提高箱形拱桥的承载能力，更好地满足公路运输的要求，是广大路桥工作者共同关心的课题。
本文以某大跨径钢筋混凝土箱形拱桥的加固实践为依托，介绍了该桥采用的加固设计技术，可为同类型桥梁的加固提供参考。
位于国道G546上的某座大桥，结构形式为1×80 m钢筋混凝土拱桥，主拱圈宽9.5 m，高1.75 m，矢高为10 m，矢跨比1/8；拱上共8个立柱；桥面总宽9.5 m，行车道宽度为8.5 m；汽车荷载等级为：汽车—20，挂车—100；大桥已经通车运行15年。
桥跨布置如图1所示。
为了推定大桥的剩余承载能力，对其开展了静力荷载试验，通过测量桥梁结构在静力试验荷载作用下的变形和内力，比较桥梁结构的实际工作状态能否满足汽车—20级正常使用要求。
测定项目及内容为主拱圈控制截面应变和对应的桥面挠度。
2.1 荷载试验工况根据桥型结构特点，选取拱脚(J1)，1/4跨(J2)和跨中截面(J3)作为测试截面。
荷载试验共分为以下3个工况：1)J1截面的最大负弯矩效应；2)J2截面的最大正弯矩效应；3)J3截面的最大正弯矩效应。
某上承式钢筋混凝土箱形拱桥施工图设计要点探讨
某上承式钢筋混凝土箱形拱桥施工图设计要点探讨伍晓孟;谭科【摘要】拟建重庆市某乌江大桥跨越乌江银盘电站库区，起点跨越国道319线并通过引道与其相接，是武隆县与火炉镇、龙坝乡、沧沟乡、土地乡、桐梓镇以及后坪乡等乡镇的快速过江通道。
文章结合实际工程，分析了重庆某上承式钢筋混凝土箱形拱桥施工图设计要点，为同类桥梁设计及施工提供了经验，有利于工程的顺利开展。
【期刊名称】《中国高新技术企业》【年(卷),期】2016(000)008【总页数】2页(P94-95)【关键词】上承式;钢筋混凝土;箱形拱桥;总体设计;施工图设计要点【作者】伍晓孟;谭科【作者单位】重庆市交通规划勘察设计院，重庆401121;重庆市交通规划勘察设计院，重庆401121【正文语种】中文【中图分类】U446拟建重庆市某乌江大桥跨越乌江银盘电站库区，起点跨越国道319线并通过引道与其相接，是武隆县与火炉镇、龙坝乡、沧沟乡、土地乡、桐梓镇以及后坪乡等乡镇的快速过江通道，同时也是武隆后坪天坑群旅游公路的控制性节点工程。
全桥分为3联：孔径布置为（2×18＋187＋2×16.5）m，跨径总长为256.0m，全长为267.0m。
2.1 总体设计该桥的孔跨布置为（2×18＋187＋2×16.5）m，跨径总长为256.0m，桥梁全长为267.0m。
主桥中心桩号为K0＋727.0，全桥分为3联：孔径布置为（2×18＋187＋2×16.5）m，跨径总长为256.0m。
其中主桥采用净跨180m上承式钢筋混凝土箱形拱桥，净矢跨比为1/6，拱轴系数为1.99，采用缆索扣挂悬臂浇筑施工工艺。
南岸引桥采用2×18m预应力混凝土连续箱梁，北岸引桥采用2×16.5m预应力混凝土连续箱梁，均采用双柱式墩、承台桩基础，桥台采用重力式U型桥台，明挖扩大基础。
主桥采用对称结构，跨中设凸曲线，竖曲线半径为1200m，两侧纵坡为±3.0%。
大岩洞特大桥转体施工技术

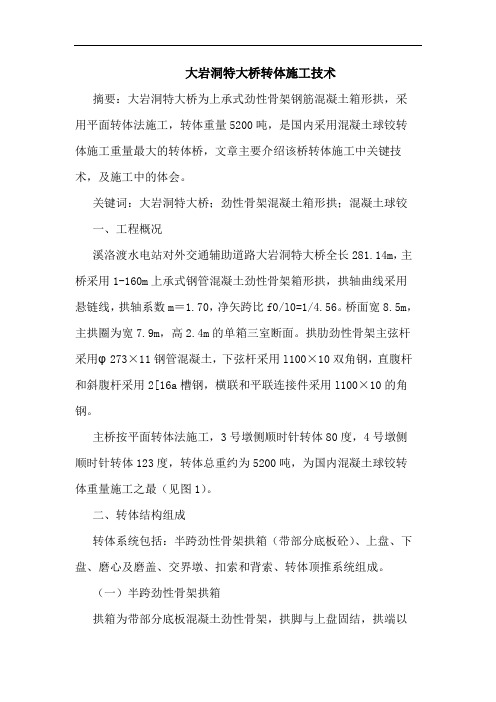

大岩洞特大桥转体施工技术摘要：大岩洞特大桥为上承式劲性骨架钢筋混凝土箱形拱，采用平面转体法施工，转体重量5200吨，是国内采用混凝土球铰转体施工重量最大的转体桥，文章主要介绍该桥转体施工中关键技术，及施工中的体会。
