电机基础、制造工艺以及原料硅钢片、叠片、铁芯
定子生产工艺
定子生产工艺一、引言电机是现代工业的重要部件，而定子作为电机中的核心部分，其生产工艺对于电机的性能和稳定性具有至关重要的作用。
本文将对定子的构成与功能、生产工艺流程、关键技术以及发展趋势进行深入探讨。
二、定子的构成与功能定子主要由铁芯和绕组组成。
铁芯通常由硅钢片叠压而成，具有高磁导率和低磁滞损耗的特点。
绕组则是由绝缘导线绕制而成，根据电机的工作原理，绕组在通电后会产生磁场，该磁场与转子相互作用，从而产生旋转力矩，驱动电机运转。
三、定子生产工艺流程定子生产工艺流程主要包括以下几个步骤：1.铁芯制作：首先对硅钢片进行清洗和涂绝缘层处理，然后将硅钢片叠压在一起，形成定子铁芯。
2.绕组制作：将绝缘导线按照特定的规律绕制在定子铁芯上，形成绕组。
在这个过程中，需要注意导线的质量和绝缘层的完好。
3.浸渍处理：绕组制作完成后，需要对定子进行浸渍处理，以固定绕组和增强定子的防水性能。
4.质量检测：完成浸渍处理后，需要对定子进行质量检测，包括外观检测、电气性能检测等，以确保定子的质量和性能符合要求。
5.包装：质量检测合格的定子需要按照客户的要求进行包装，以便运输和存储。
四、定子生产工艺中的关键技术1.叠片技术：硅钢片的叠压是定子生产中的关键技术之一。
叠压过程中需要控制压力和温度，以确保硅钢片之间的紧密贴合，同时防止硅钢片发生形变。
此外，硅钢片的涂层技术也是影响定子性能的关键因素之一。
2.绕组制作技术：绕组制作是定子生产中的另一关键技术。
在绕制过程中，需要控制导线的张力、排列和匝数等参数，以确保绕组的电气性能和机械性能符合要求。
此外，绕组绝缘层的完好也是影响定子性能的重要因素之一。
3.浸渍处理技术：浸渍处理是定子生产中的重要环节之一。
通过浸渍处理，可以固定绕组和增强定子的防水性能。
浸渍处理过程中需要控制温度、时间和压力等参数，以确保浸渍效果良好。
4.质量检测技术：质量检测是保证定子性能的重要环节之一。
通过外观检测、电气性能检测等技术手段，可以确保定子的质量和性能符合要求。
电机铁芯生产过程
电机铁芯生产过程一、概述电机铁芯是电机的核心部件，它的制造过程十分重要。
本文将详细介绍电机铁芯的生产过程。
二、原材料准备1.硅钢片硅钢片是制作电机铁芯的主要原材料。
它具有低磁滞、低损耗、高导磁性等特点，能够有效地减少铁芯损耗和噪音。
2.涂漆涂漆是为了防止铁芯表面氧化和腐蚀，提高其绝缘性能。
3.包装材料包装材料用于保护铁芯，在运输和存储过程中起到重要作用。
三、加工工艺1.剪切将硅钢片按照设计尺寸进行剪切。
剪切时需要注意保持边缘平整，避免出现毛刺和裂口。
2.冲压将剪好的硅钢片进行冲压，以便制成各种形状的铁芯。
冲压时需要注意控制冲压力度和速度，以避免出现变形或裂纹。
3.清洗清洗是为了去除硅钢片表面的油污和杂质，以便后续处理。
清洗时需要使用专用清洗液，控制清洗时间和温度。
4.烘干将清洗后的硅钢片进行烘干，以去除水分。
烘干时需要控制温度和时间，避免过度或不足。
5.涂漆将烘干后的硅钢片进行涂漆，以提高其绝缘性能。
涂漆时需要保证均匀、完整，并控制涂布厚度。
6.组装将涂漆后的硅钢片按照设计要求进行组装。
组装时需要注意保持铁芯形状和尺寸精度。
7.包装将组装好的铁芯进行包装，以保护其在运输和存储过程中不受损坏。
包装时需要选择合适的包装材料，并保证包装牢固可靠。
四、质量控制1.外观检查对成品铁芯进行外观检查，检查其表面是否平整、无裂纹、毛刺等缺陷。
2.尺寸检测对成品铁芯进行尺寸检测，检查其尺寸是否符合设计要求。
3.磁性能测试对成品铁芯进行磁性能测试，检查其磁导率、饱和磁感应强度等参数是否符合设计要求。
4.绝缘性能测试对成品铁芯进行绝缘性能测试，检查其绝缘电阻是否符合设计要求。
五、结论电机铁芯的制造过程十分复杂，需要严格控制各个环节的质量。
只有在严格遵守工艺流程和质量控制要求的情况下，才能够生产出高质量的电机铁芯。

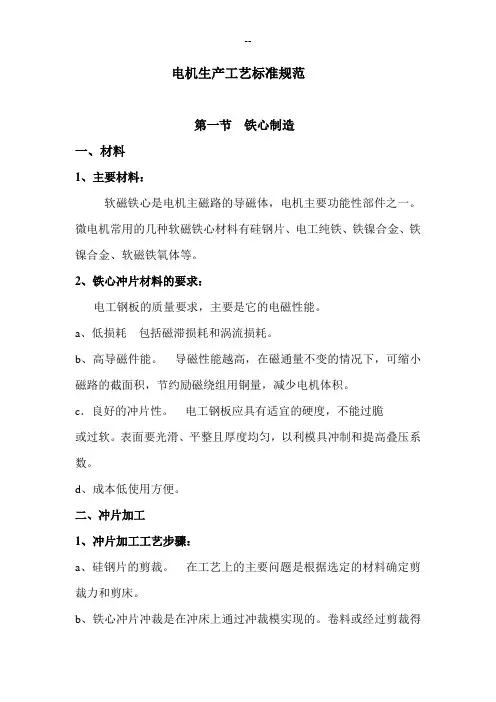

电机生产工艺标准规范
电机生产工艺标准规范第一节铁心制造一、材料1、主要材料：软磁铁心是电机主磁路的导磁体，电机主要功能性部件之一。
微电机常用的几种软磁铁心材料有硅钢片、电工纯铁、铁镍合金、铁镍合金、软磁铁氧体等。
2、铁心冲片材料的要求：电工钢板的质量要求，主要是它的电磁性能。
a、低损耗包括磁滞损耗和涡流损耗。
b、高导磁件能。
导磁性能越高，在磁通量不变的情况下，可缩小磁路的截面积，节约励磁绕组用铜量，减少电机体积。
c．良好的冲片性。
电工钢板应具有适宜的硬度，不能过脆或过软。
表面要光滑、平整且厚度均匀，以利模具冲制和提高叠压系数。
d、成本低使用方便。
二、冲片加工1、冲片加工工艺步骤：a、硅钢片的剪裁。
在工艺上的主要问题是根据选定的材料确定剪裁力和剪床。
b、铁心冲片冲裁是在冲床上通过冲裁模实现的。
卷料或经过剪裁得到的钢片条料，在冲床上经过冲模的冲裁即得到所需的冲片。
根据所用冲裁模的不同，相应有单式冲裁、复式冲裁、多工序组合冲裁、级进式冲裁等。
c、毛刺及其消除。
冲模间隙过大，冲模安装不当或冲模刃口磨钝等，都会使冲片产生毛刺。
减小毛刺的基本措施是：在冲模制造时，严格控制凸凹模的间隙，而且要保证冲裁时有均匀的间隙；冲裁过程中，要保持冲模工作正常，经常检查毛刺的大小。
d、冲片的退火处理。
软磁材料在出厂时，有的已具有标准规定的磁性能。
有的材料则需待加工后进行最后的退火处理才具有规定的磁性。
e、冲片加工的自动化：对大批量生产的微电机，冲片及铁心加工的自动化是提高生产效率、保证产品质量、降低产品成本的重要途径。
采用高速自动冲床和多工位级进式冲模、使用卷料钢片连续冲裁，这是比较先进冲裁方式。
2、铁心冲片的质量检查：冲片质量主要反映在四个方面：(1)冲片尺寸、形状的准确度。
(2)毛刺的大小。
(3)冲片绝缘层的质量。
(4)冲片的铁耗和导磁性能。
由于冲片绝缘不是经常检查以及一般只检查冲片叠压后的铁心损耗，故冲片加工质量的检查，主要是冲片的尺寸精度与毛刺。
硅钢片叠片铁芯讲义PPT课件
三、lamination 设计相关
3.槽的形状 微型电机一般采用梨形槽，也有斜肩槽，一种槽楔式半圆的，一种是 梯型的。
4.槽口的宽度 必须大于单根漆包线的线径。槽口大相对的漏磁大， 5.磁轭的宽度 应该保证齿部的磁通全部通过。通过磁通的有效尺宽应该等于磁轭宽 度的总和。
第12页/共18页
8.槽满率 是指线圈放入槽内后占用槽内空间的比例，通俗的讲就是导线 截面积占槽有效面积的比值X100％ 。反应了电机嵌线的难度。
第13页/共18页
四、lamination 制作流程
1. 流程图
硅钢片 来料检测
stamping
压装
检测
包装
成品入 库检查
包装
出货检查
发货
14 第14页/共18页
四、lamination 制作流程
2.叠片生锈的影响
(1)铁锈不导磁 (2)铁锈结构松散强度低 (3)叠片断面生锈了,容易产生涡流，影响导磁，加快电机发热量. (4)硅钢片断面生锈了,片间容易短路，严重的会使铁心发热，影响电机的 绝缘和寿命。
I0
Tf
n
T nD2V
S
L
N0
K
V
n
第15页/共18页
五.测试相关
试验相关
measured item
spec
1 Full dimension
drawing
2 lamination piece separate force
>100 N
3 press out force of shaft and stack
>1300N
4 winding a armature and dimension check 5 armature balance check 6 Characteristics curves 7 Electric current and speed curve 8 Noise level of the motor alone 9 armature resistance and starting current 10 Heavy duty operation 11 Endurance test 12 Shaft sample arrive

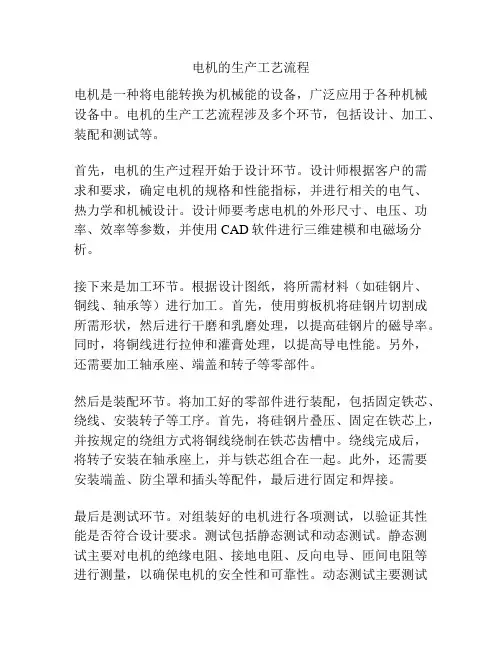

电机的生产工艺流程
电机的生产工艺流程电机是一种将电能转换为机械能的设备，广泛应用于各种机械设备中。
电机的生产工艺流程涉及多个环节，包括设计、加工、装配和测试等。
首先，电机的生产过程开始于设计环节。
设计师根据客户的需求和要求，确定电机的规格和性能指标，并进行相关的电气、热力学和机械设计。
设计师要考虑电机的外形尺寸、电压、功率、效率等参数，并使用CAD软件进行三维建模和电磁场分析。
接下来是加工环节。
根据设计图纸，将所需材料（如硅钢片、铜线、轴承等）进行加工。
首先，使用剪板机将硅钢片切割成所需形状，然后进行干磨和乳磨处理，以提高硅钢片的磁导率。
同时，将铜线进行拉伸和灌膏处理，以提高导电性能。
另外，还需要加工轴承座、端盖和转子等零部件。
然后是装配环节。
将加工好的零部件进行装配，包括固定铁芯、绕线、安装转子等工序。
首先，将硅钢片叠压、固定在铁芯上，并按规定的绕组方式将铜线绕制在铁芯齿槽中。
绕线完成后，将转子安装在轴承座上，并与铁芯组合在一起。
此外，还需要安装端盖、防尘罩和插头等配件，最后进行固定和焊接。
最后是测试环节。
对组装好的电机进行各项测试，以验证其性能是否符合设计要求。
测试包括静态测试和动态测试。
静态测试主要对电机的绝缘电阻、接地电阻、反向电导、匝间电阻等进行测量，以确保电机的安全性和可靠性。
动态测试主要测试电机的起动、运转、加载、耐压等性能，以验证电机的效率、功率因数和噪音等指标。
总结来说，电机的生产工艺流程主要包括设计、加工、装配和测试四个环节。
通过合理的设计和精细的加工工艺，能够生产出性能可靠、效率高、使用寿命长的电机产品。
而通过严格的测试流程，能够保证电机的质量和性能达到设计要求，从而满足客户的需求。
电机生产工艺介绍
电机生产工艺介绍电机是将电能转化为机械能的装置，广泛应用于各个领域，包括家用电器、工业机械、交通工具等。
电机的生产工艺包括原材料准备、加工制造、装配调试等环节，下面将详细介绍电机的生产工艺。
首先是原材料准备。
电机的主要原材料包括铁芯、线圈和绝缘材料。
铁芯是电机的重要组成部分，用于传递和集中磁场，常用的材料有硅钢片和铝合金。
线圈是电机的发电部分，需要用到导电良好的电磁材料，如铜线。
绝缘材料用于对电机进行绝缘，防止电脑短路，常用的材料有绝缘漆和绝缘纸。
在原材料准备过程中，需要对原材料进行仔细筛选和检验，确保其质量符合标准。
然后是加工制造。
首先是铁芯加工。
铁芯通常是由硅钢片或铝合金制成，其加工过程包括剪切、冲孔、弯曲等工序，以形成电机所需的形状和尺寸。
然后是线圈制造。
线圈制造包括绕线、焊接、压合等工序，以将导线制成各个线圈。
线圈的绕制工艺有半自动绕线机、全自动绕线机和手工绕线三种。
绝缘材料加工包括切割、复合、涂覆等工序，以形成电机绕组的绝缘层。
最后是定子和转子的加工制造。
定子是电机的不动部分，转子是电机的旋转部分。
定子的加工制造包括铺绝缘纸、绕线、钢管焊接等工序，转子的加工制造包括磨削、切割、平衡等工序。
加工制造过程中需要严格把控各个环节，确保产品的质量和效率。
最后是装配调试。
装配调试是将各个零部件组装成成品电机的过程。
主要包括定子、转子、轴承、端盖、外壳等部件的组装。
装配过程需要注意零部件的安装顺序和位置，以确保电机的正常运转。
装配完成后，需要进行调试，包括电气性能测试、机械性能测试等。
通过调试，可以检测电机的各项指标是否符合要求。
电机铁心制造工艺手册
电机铁心制造工艺手册电机铁心是电机的重要组成部分，它直接影响着电机的性能和效率。
本手册旨在介绍电机铁心制造的相关工艺和技术，以提供参考和指导。
以下是一些相关参考内容：1. 材料选择：- 硅钢片：硅钢片是制造电机铁心常用的材料，具有低磁滞和低铁损特性，可提高电机的效率。
- 高速钢：用于制造切割、打孔工具，保证铁心的精度和质量。
2. 工艺流程：- 材料切割：将硅钢片按照设计尺寸切割成合适的形状。
- 钝化处理：在硅钢片表面形成绝缘层，减少涡流损耗。
- 组装：将切割好的硅钢片堆叠在一起，并用绝缘胶合剂粘合，形成铁心的整体结构。
- 精加工：对铁心进行精确定位、打孔、铆接等，以确保铁心的准确性和可靠性。
- 表面处理：涂覆防锈漆或其他防腐蚀处理，提高铁心的耐久性。
3. 工艺要点：- 合理设计：根据电机的工作特点和要求，确定铁心的形状、尺寸和层数，并确保与定子绕组的匹配。
- 精细加工：采用精密设备和先进技术进行精细加工，提高铁心的加工精度和表面光洁度。
- 绝缘控制：采用合适的绝缘材料或绝缘涂层，降低电流涡流损耗，提高铁心的效率。
- 质量控制：制定完善的质量控制程序和标准，对每个工艺环节进行严格的质量检查和控制。
4. 常见问题及解决方法：- 铁心变形：采用合适的夹具和加热处理方法，控制加工过程中的变形。
- 绝缘层破裂：选择合适的绝缘材料和胶水，控制胶接厚度和胶接压力，确保绝缘层的可靠性。
- 铁心几何尺寸偏差：采用精密的切割和定位设备，保证铁心的几何尺寸符合设计要求。
本手册提供了电机铁心制造的基本工艺和技术，但实际工艺还需要根据具体的生产条件和要求进行细化和优化。
通过不断地研究和实践，提高电机铁心的制造工艺，可以进一步提高电机的效率和性能。
电机定子生产工艺
电机定子生产工艺
电机定子是电动机的重要部件，其生产工艺直接关系到电机的性能和质量。
下面将介绍电机定子的生产工艺。
首先，电机定子的生产工艺从原材料准备开始。
电机定子通常由硅钢片制成，这是一种具有良好磁导率和低磁滞损耗的材料。
原材料硅钢片首先需要进行剪切和矫直，以保证其尺寸和形状的准确度。
接下来，进行电机定子的叠片。
叠片是将多张剪切好的硅钢片叠放在一起，形成一个定子的铁芯。
在叠片过程中，要确保每一层硅钢片之间的间隙均匀，以提高定子的磁导率。
然后，对电机定子的铁芯进行固定。
通常采用焊接或电焊的方式来固定定子的铁芯，以防止其在使用过程中产生震动和噪音。
接下来，进行绕线工艺。
绕线是将线圈绕在定子的铁芯上，形成电机的定子绕组。
绕线工艺需要使用特殊的绕线机器，以保证线圈的均匀和紧密度。
绕线的密度和间隙的大小直接影响电机的功率和效率。
最后，对电机定子进行绝缘处理。
绝缘是为了防止定子绕组和铁芯之间的电流短路和击穿。
绝缘通常采用涂覆绝缘漆或贴上绝缘材料的方式进行。
绝缘处理完成后，还需要进行绝缘测试，以确保电机定子的绝缘质量。
综上所述，电机定子的生产工艺包括原材料准备、叠片、固定、
绕线和绝缘处理。
通过科学的生产工艺和严格的质量控制，可以生产出性能优良、质量可靠的电机定子。
