外径千分尺期间核查作业指导书
外径千分尺作业指导书
外径千分尺作业指导书
1.0目的
1.1确保本公司千分尺的操作符合检测、检验的要求，达到检测的精确度；
1.2确保本公司的千分尺检测人员的行为与检测结果符合产品的要求。
2.0范围
凡本公司千分尺的操作、维护工作适用本规定。
3.0权责
质量部：负责千分尺规范操作，定期维护的实施。
4.0操作前检查
4.1检查千分尺是否归零。
4.2检查千分尺测量处是否清洁。
4.3检查被测物件是否清洁。
5.0操作步骤
5.1千分尺与被测物件水平放置，使工作在最佳测量位置，使两测量面轻轻地接触，当听到棘轮摩擦声时即为零位。
5.2用前先检查各测杆之间有无异物或碰擦，用校正棒校正其准确度。
5.3测量使用时，千分尺的侧面夹住被测物品，左手固定物品，右手轻微旋转套管，待实物和套管贴合后再轻微旋转小测杆，当千分尺发出“吱吱”响声，直到物品刚刚落下，即此数据为所测数据。
5.5读数值时应正面读取，即视线应于刻度线垂直，严禁斜视刻度读数。
5.6主尺一大格为：1mm;一小格为：0.5mm，副尺一格为：0.01mm
6.0维护和保养的注意事项
6.1使用完毕后，清除测杆上异物，将测量面调至1-2mm处后紧锁旋钮放入卡盒内
6.2不使用时严禁重物或工件压至测量器，以免影响测量精度。
千分尺校验作业指导书
千分尺校验作业指导书标题：千分尺校验作业指导书引言概述：千分尺是一种常用的精密测量工具，准确的校验是保证其精度和可靠性的关键。
本文将详细介绍千分尺校验的作业指导书，帮助读者正确进行千分尺的校验工作。
一、准备工作1.1 确认校验设备：首先要确保准备好适用于千分尺校验的标准设备，如外径千分尺校验仪、平行度检测仪等。
1.2 检查千分尺状态：在进行校验前，需要检查千分尺的外观是否完好，刻度是否清晰，零位是否准确。
1.3 确定校验环境：选择一个安静、干净、无振动的环境进行校验，以确保准确度和稳定性。
二、零位校验2.1 调零操作：将千分尺放置在平稳的水平面上，轻轻旋转刻度盘至零位，确保指针指向零刻度。
2.2 检查零位误差：使用标准设备进行零位校验，记录零位误差值，如果误差超出规定范围，需进行调整。
2.3 调整零位：根据零位误差值，通过调整千分尺的零位调节螺钉，使其指针准确指向零刻度。
三、量程校验3.1 确定量程范围：根据千分尺的量程规格，选择适当的标准设备进行量程校验。
3.2 逐步校验：依次将千分尺移动至不同位置，使用标准设备进行校验，记录各位置的读数。
3.3 检查误差：比对校验结果与标准值，计算各位置的误差值，确保在规定范围内。
四、平行度校验4.1 定位千分尺：将千分尺固定在校验仪上，确保其平行度正确。
4.2 进行校验：使用平行度检测仪进行校验，记录平行度误差值。
4.3 调整平行度：根据平行度误差值，通过调整千分尺的固定方式或位置，使其平行度达到要求。
五、记录和报告5.1 记录数据：将各项校验结果准确记录在校验记录表中，包括零位误差、量程误差、平行度误差等。
5.2 制作报告：根据记录的数据，制作详细的校验报告，包括校验日期、校验人员、校验结果等内容。
5.3 存档备查：将校验记录和报告进行存档，以备日后查阅和追溯。
总结：千分尺校验是保证其准确性和可靠性的重要工作，正确的校验作业指导书能够帮助操作人员规范操作、提高工作效率，确保千分尺的准确度和稳定性。
外径千分尺检定作业指导书
外径千分尺检定作业指导书订正订正订正内容纲要页次版次订正审查同意日期单号2011/03/30/系统文件新拟订4A/0///同意：审查：编制：外径千分尺检定作业指导书1范围本作业指导书规定了外径千分尺的检定，合用于使用中和维修后的分度值为 0.01ｍｍ丈量范围 0-1000ｍｍ的外径千分尺初次检定、后续检定和使用中查验。
2引用文件JJG 21-1995中华人民共和国国家计量检定规程（千分尺）3检定条件3.1 检定室内温度： 20±5℃3.2 检定室内湿度：≤85%RH4检定方法和技术要求4.1检查外观4.1.1 检查方法：用专用擦布擦试尺身表面，保持表面洁净、无油污，目力察看卡尺。
4.1.2 千分尺及其校正用的量杆不该有碰伤、锈鉵或其余缺点；4.1.3 千分尺应附有调零位的工具，应标有分度值，丈量范围、制造厂名及出厂编号。
4.1.4 使用中和维修后的千分尺，同意有不影响使用正确度的外观缺点。
4.2检查各部分互相作用4.2.1 检查方法：目测和手动检查4.2.2 轻轻转动微分筒，使测微螺杆的挪动，应安稳无卡住现象；4.2.3 挪动锁紧装置，锁紧装置的作用应确实有效，带有表盘的千分尺、表针移动应灵巧，无卡阻现象。
4.3 检定微分螺杆的轴向窜动和径向摇动用杠杆千分表检定，检准时使杠杆千分表与测微螺杆丈量面接触，沿测微螺杆轴向方向分别来回加力3N-5N。
4.4检定测力用分度值不大于0.2N 的专用测力计检定，检准时使工作面与测力计的球和工作接触后进行。
4.5检定微分筒锥面棱边上面沿主固定套管纵刻线表面的距离。
4.5.1 在工具显微镜上检定，也能够用0.4ｍｍ的塞尺置于固定套管刻线表面上以比较法检定；4.5.2 微分筒锥面棱边上面沿不该高于塞尺表面，这一检定应起码使微分筒在一周范围内每 90 度角地点长进行。
4.6检定微分筒锥面端面至固定套管上横刻线的距离将千分尺零位调整好后，此时微分筒锥面端面应与固定套管横刻线的右侧沿相切。
千分尺校验作业指导书
千分尺校验作业指导书引言概述：千分尺是一种常用的测量工具，用于测量小尺寸物体的精确度。
千分尺校验作业指导书是为了确保千分尺的准确性和可靠性而编写的指导手册。
本文将详细介绍千分尺校验的步骤和注意事项，以及如何进行千分尺的维护和保养。
正文内容：1. 千分尺校验步骤1.1 准备工作- 确保千分尺表面干净，没有灰尘或者污垢。
- 确保千分尺的测量面没有划痕或者损坏。
- 确保千分尺的刻度清晰可读。
1.2 校验零点- 将千分尺放置在水平平面上。
- 轻轻挪移千分尺滑块，使其接触到测量物体或者参考物体。
- 确保千分尺的刻度与物体或者参考物体的接触点对齐。
- 确保千分尺的刻度指针指向零刻度线。
1.3 校验刻度准确性- 使用标准校准物体，如校准块或者校准环。
- 将校准物体放置在千分尺的测量面上。
- 挪移千分尺滑块，使其接触到校准物体。
- 检查千分尺的刻度与校准物体的刻度是否一致。
1.4 校验滑块挪移性- 轻轻挪移千分尺滑块，观察其是否平稳挪移，没有卡顿或者磨擦。
- 检查滑块挪移的力度是否均匀，没有明显的阻力或者松弛。
1.5 校验固定性- 确保千分尺的固定螺丝是否紧固。
- 检查千分尺的刻度是否固定，没有松动或者晃动。
2. 千分尺校验注意事项2.1 温度和湿度- 在进行千分尺校验之前，确保环境温度和湿度稳定。
- 高温和高湿度可能会影响千分尺的精确度。
2.2 使用正确的校准物体- 校准物体应与千分尺的测量范围相匹配。
- 使用过大或者过小的校准物体味导致校验结果不许确。
2.3 避免外部干扰- 在进行千分尺校验时，避免外部干扰，如强光、电磁场等。
- 外部干扰可能会干扰千分尺的测量结果。
3. 千分尺的维护和保养3.1 定期清洁- 使用干净的软布或者棉签清洁千分尺的表面。
- 避免使用化学溶剂或者腐蚀性清洁剂，以免损坏千分尺的表面。
3.2 定期润滑- 使用适量的润滑油或者脂油涂抹千分尺的滑动部件。
- 避免过量润滑，以免油脂进入测量面影响测量结果。
千分尺校验作业指导书
千分尺校验作业指导书引言概述：千分尺校验作业是一项常见的测量工作，广泛应用于工程和创造领域。
本文将详细介绍千分尺校验作业的步骤和注意事项，以匡助读者正确进行千分尺校验。
一、准备工作1.1 选择合适的千分尺：根据测量对象的尺寸范围和精度要求，选择合适的千分尺。
常见的千分尺有机械式和数字式两种，根据需要选择使用。
1.2 清洁千分尺：在进行校验之前，务势必千分尺清洁干净。
使用干净的布或者纸巾擦拭千分尺的刻度线和测量面，确保无尘和污垢。
1.3 校准设备准备：准备一个已经校准过的标准千分尺，并确保其精度符合要求。
此外，还需准备一个平整的工作台和其他必要的辅助工具，如千分尺夹具等。
二、校验步骤2.1 定位千分尺：将千分尺放置在平整的工作台上，并使用夹具将其固定，以确保测量的稳定性和准确性。
2.2 零位校准：将千分尺的刻度线调整至零位。
如果是机械式千分尺，使用调零螺钉进行微调；如果是数字式千分尺，按照说明书进行零位校准。
2.3 测量校验：使用标准千分尺分别测量待校验尺寸的起始点、中间点和结束点。
确保千分尺与被测尺寸接触良好，避免晃动或者侧倾。
记录测量结果并进行比对。
三、注意事项3.1 温度校正：千分尺的测量精度受环境温度影响较大，因此在校验前应进行温度校正。
根据千分尺的说明书，将温度调整至标准范围内。
3.2 避免磁场干扰：千分尺是一种精密仪器，容易受到磁场的干扰。
在校验过程中，应避免磁性物品的挨近，以免影响测量结果。
3.3 校验频率：千分尺的精度会随时间和使用频率的增加而下降，因此建议定期进行校验。
校验频率应根据使用情况和精度要求来确定，普通为每一个工作周期结束后或者每隔一段时间进行一次校验。
四、结果评估4.1 判定标准：根据测量要求和千分尺的精度等级，确定合理的误差范围。
普通来说，误差在千分尺量程的1/3以内是可接受的。
4.2 记录测量结果：将校验过程中的测量结果记录下来，包括被测尺寸和千分尺示值。
可以使用表格或者记录表格来方便后续分析和比对。

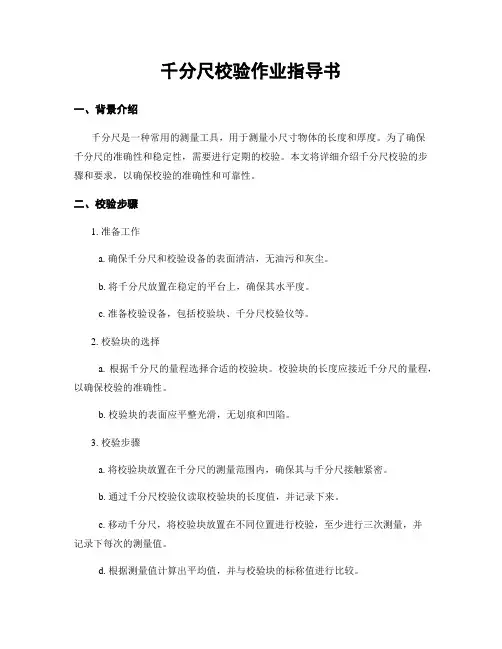

千分尺校验作业指导书
千分尺校验作业指导书一、背景介绍千分尺是一种常用的测量工具，用于测量小尺寸物体的长度和厚度。
为了确保千分尺的准确性和稳定性，需要进行定期的校验。
本文将详细介绍千分尺校验的步骤和要求，以确保校验的准确性和可靠性。
二、校验步骤1. 准备工作a. 确保千分尺和校验设备的表面清洁，无油污和灰尘。
b. 将千分尺放置在稳定的平台上，确保其水平度。
c. 准备校验设备，包括校验块、千分尺校验仪等。
2. 校验块的选择a. 根据千分尺的量程选择合适的校验块。
校验块的长度应接近千分尺的量程，以确保校验的准确性。
b. 校验块的表面应平整光滑，无划痕和凹陷。
3. 校验步骤a. 将校验块放置在千分尺的测量范围内，确保其与千分尺接触紧密。
b. 通过千分尺校验仪读取校验块的长度值，并记录下来。
c. 移动千分尺，将校验块放置在不同位置进行校验，至少进行三次测量，并记录下每次的测量值。
d. 根据测量值计算出平均值，并与校验块的标称值进行比较。
e. 如果平均值与标称值相差较大，则需要进行调整或更换千分尺。
4. 结果记录和分析a. 将每次测量的数值记录下来，并计算出平均值。
b. 将平均值与校验块的标称值进行比较，计算出偏差值。
c. 根据偏差值判断千分尺的准确性是否符合要求。
d. 如果偏差值较大，则需要进行调整或更换千分尺。
5. 校验结果的处理a. 如果千分尺的校验结果符合要求，则将校验记录标注为合格，并在千分尺上贴上合格标签。
b. 如果千分尺的校验结果不符合要求，则将校验记录标注为不合格，并进行相应的调整或更换。
三、校验要求1. 校验周期a. 千分尺的校验应按照规定的周期进行，通常为一年一次。
b. 如果千分尺在使用过程中发生了较大的外力冲击或受到了严重的损坏，则需要立即进行校验。
2. 校验设备的选择a. 校验设备应具备足够的精度和稳定性，以确保校验的准确性。
b. 校验设备应定期进行检定和维护，以保证其正常工作。
3. 校验记录的保存a. 校验记录应详细记录每次的校验结果和数据。
长度类计量器具期间核查作业指导书
1.依据AHYY-CX-24-2008A《仪器设备的期间核查控制程序》。
2.范围通用卡尺【分度值为0.01mm、0.02mm的游标卡尺（0～150）mm、高度尺（0～300）mm、深度卡尺（0～200）mm】；外径千分尺【分度值为0.001mm、0.01mm，测量上限为200mm】；公法线千分尺【分度值为0.01mm，测量范围为（0～25）mm】；内径百分表【测量范围为（6～10）mm、（10～18）mm、（18～35）mm、（35～50）mm、（50～160）mm】；三爪内径千分尺【测量范围为（6～12）mm、（20～40）mm】；三坐标测量机（600mm×800mm×600mm）。
3.检测方法3.1通用卡尺3.1.1检查卡尺外观是否有影响其使用准确度的外观缺陷。
3.1.2检查卡尺各部分相互作用是否正常。
3.1.3用4等量块检测卡尺的示值误差；（0～150）mm游标卡尺用20mm、50mm、100mm、150mm的量块进行检测；高度尺（0～300）mm、深度卡尺（0～200）mm用20mm、50mm、100mm的量块进行检测。
3.1.4测量范围为（0～150）mm的通用卡尺的示值允许误差为±0.02mm；测量范围＞（150～300）mm 的通用卡尺的示值允许误差为±0.03mm。
3.2外径千分尺3.2.1检查外径千分尺外观是否有影响其使用准确度的外观缺陷。
3.2.2检查外径千分尺各部分相互作用是否正常。
3.2.3用4等量块检测外径千分尺的示值误差；（0～25）mm外径千分尺的受检点为：5mm、10mm、20mm；大于25mm的外径千分尺受检点为A+5mm、A+10mm、A+20mm(“A”为千分尺的测量下限）。
3.2.4外径千分尺的示值允许误差为±0.01mm。
3.3公法线千分尺3.3.1检查公法线千分尺外观是否有影响其使用准确度的外观缺陷。
3.3.2检查公法线千分尺各部分相互作用是否正常。
千分尺校验作业指导书
千分尺校验作业指导书标题：千分尺校验作业指导书引言概述：千分尺是一种精密测量工具，用于测量小于毫米级别的尺寸。
为了确保千分尺的准确性和可靠性，在使用过程中需要进行定期的校验。
本文将详细介绍千分尺校验的作业指导书，以匡助使用者正确进行校验操作。
一、校验前准备1.1 清洁千分尺表面：在校验之前，务必确保千分尺表面干净，无尘、油污等杂物。
1.2 检查千分尺零位：将千分尺刻度盘调至零位，确保刻度盘指针指向零刻度。
1.3 准备校验工具：准备好标准尺、外径千分尺和内径千分尺等校验工具。
二、零点校验2.1 外径零点校验：使用外径千分尺测量标准尺的外径，并将千分尺刻度调至与标准尺一致。
2.2 内径零点校验：使用内径千分尺测量标准尺的内径，并将千分尺刻度调至与标准尺一致。
2.3 零点误差修正：如发现零点误差，可通过调整千分尺的零位来修正，确保准确度。
三、线性误差校验3.1 选取不同测量范围：选择不同的测量范围，如0-25mm、25-50mm等，进行线性误差校验。
3.2 多点校验：在选定的测量范围内，选取多个点进行测量，确保千分尺的线性误差在可接受范围内。
3.3 记录误差值：将每一个测量点的误差数值记录下来，以便后续分析和修正。
四、重复性校验4.1 连续测量：在同一测量范围内进行多次测量，检查千分尺的重复性。
4.2 分析数据：对多次测量结果进行数据分析，计算重复性误差。
4.3 判断准确度：根据重复性误差判断千分尺的准确度，如有必要可进行调整或者修正。
五、校验后处理5.1 记录校验结果：将所有校验结果记录在校验报告中，包括零点误差、线性误差、重复性误差等。
5.2 校验结论：根据校验结果判断千分尺的准确性和可靠性，如有问题可及时处理。
5.3 定期校验：建立定期校验制度，确保千分尺的长期稳定性和准确性。
结语：通过本文的指导书，希翼读者能够正确、规范地进行千分尺的校验操作，确保测量结果的准确性和可靠性。
千分尺是精密测量工具，惟独经过正确的校验和维护，才干发挥其最大的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外径千分尺期间核查作业指导书
1 期间核查周期
根据外径千分尺检定周期以及外径千分尺使用频次及使用环境状况，核查周期定为6个月一次，并根据检定结果和实际使用情况做出相应调整。
2 期间核查准备
2.1必须保持外径千分尺的清洁，在核查前要仔细清楚外径千分尺所有零件灰尘等，仔细检查外径千分尺所有零部件的完好，保证外径千分尺能正常的运行。
3 期间核查步骤
3.1 在取回外径千分尺检定证书后，在一块厚1mm 钢板上标记3个点。
3.2用外径千分尺测量3点处钢板的厚度。
3.3 在进行期间核查时，重新对同一块厚1mm 钢板上所标记的3个点的厚度进行测量。
判别准则：
式中：2x -第二次测量核查标准得到的测量值；
1x -第一次测量核查标准得到的测量值；
Δ-与被核查仪器设备准确度指标相对应的允差限值，或最大允许误差值。
间间隔
两次核查测量之间的时效期
设备的检定（校准）有=k 112≤∆
-=x x k E n
外径千分尺的检定有效期为一年（12个月），共进行一次期间核查，以两次核查测量之间的时间间隔为12个月，k=12/12=1。
4核查结果
核查原始数据及核查结果填写《仪器设备期间核查记录表》，核查结果不满意时，按公司《仪器设备和标准物质管理程序》相关条款规定执行。
批准：审核：编写:
仪器设备期间核查记录表。
