压铸模具材料与结构设计
项目8压铸模具结构及模架选择
根据产品要求和生产规模选择 合适的模具材料，确保模具寿
命和稳定性。
压铸模具的材料选择
根据产品要求选择材料
根据产品用途、性能要求和生产规模，选择合适的模具材料。
考虑模具寿命
选用高强度、耐磨、耐热和抗氧化等性能良好的材料，提高模具寿 命。
兼顾成本
在满足性能要求的前提下，选用价格合理的材料，降低生产成本。
模架的安装与调试
安装前的准备
检查模架的各个部件是否完好无 损，确保模架的尺寸和规格符合
要求。
安装步骤
按照规定的顺序将模架的各个部件 组装在一起，确保安装正确无误。
调试内容
检查模架的平行度、垂直度和同轴 度等参数是否符合要求，调整模具 间隙和定位精度，确保模具的正常 运行。
03 压铸模具结构优化
模具结构优化的目标
通过物联网和大数据技术，实现模具运行状态的远程监控和维护，提 高生产效率和降低维护成本。
环保和可持续发展要求
节能减排
采用节能技术和环保材料，降低模具生产过程中的能耗和排放。
循环利用
对废旧模具进行回收和再利用，减少资源浪费和环境污染。
绿色制造
推行绿色制造理念，确保模具设计和制造过程的环保和可持续发展。
模具结构优化实例
浇口优化
通过对浇口的设计进行优化，减少填充过程中的阻力和压 力损失，提高填充的均匀性和稳定性，从而提高了压铸件 的质量。
冷却系统优化
通过对冷却系统的设计进行优化，提高了模具的冷却效果， 减少了压铸过程中的热量损失和模具温度的波动，提高了 模具的使用寿命。
排溢系统优化
通过对排溢系统的设计进行优化，提高了溢流和排气效果， 减少了压铸件内部气孔和表面缺陷的产生，提高了压铸件 的质量。

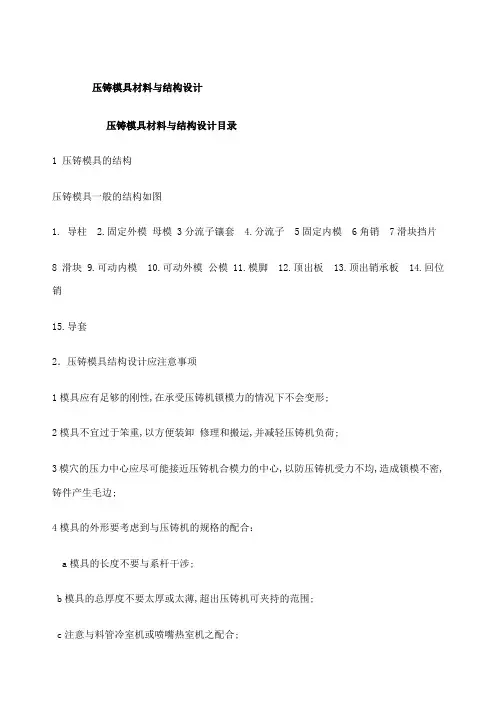

常见的压铸模具结构及设计
压铸模具材料与结构设计压铸模具材料与结构设计目录1 压铸模具的结构压铸模具一般的结构如图1.导柱2.固定外模母模 3分流子镶套 4.分流子 5固定内模 6角销 7滑块挡片8滑块9.可动内模 10.可动外模公模 11.模脚 12.顶出板 13.顶出销承板 14.回位销15.导套2．压铸模具结构设计应注意事项1模具应有足够的刚性,在承受压铸机锁模力的情况下不会变形;2模具不宜过于笨重,以方便装卸修理和搬运,并减轻压铸机负荷;3模穴的压力中心应尽可能接近压铸机合模力的中心,以防压铸机受力不均,造成锁模不密,铸件产生毛边;4模具的外形要考虑到与压铸机的规格的配合：a模具的长度不要与系杆干涉;b模具的总厚度不要太厚或太薄,超出压铸机可夹持的范围;c注意与料管冷室机或喷嘴热室机之配合;d当使用拉回杆拉回顶出出机构时,注意拉回杆之尺寸与位置之配合;5为便于模具的搬运和装配,在固定模和可动模上方及两侧应钻螺孔,以便可旋入环首螺栓;3 内模母模模仁1内模壁厚内模壁厚基本上不必计算其强度,起壁厚大小决定于是否可容纳冷却水管通过,安排溢流井,及是否有足够的深度可攻螺纹,以便将内模固定于外模;由于冷却水管一般直径约10mm,距离模穴约25mm,因此内模壁厚至少要50mm;内模壁厚的参考值如下表;内模最小壁厚参考表2内模与外模的配合内模的高度应该比外模高出-0.1mm,以便模面可确实密合,并使空气可顺利排出;其与外模的配合精度可用H8配h7,如下图所示;3内模与分流子的配合分流子的功用是将熔汤由压铸机导至模穴内,因此其高度视固定模的厚度而定;分流子的底部与内模相接,使流道不会接触外模,如下图,内模与分流子的配合可用H7配h6;4外模（1）固定外模固定外模一般不计算强度,但设计时要注意留出锁固定压板或模器的空间;（2）可动外模可动外模的底部厚度可用下面的公式计算：其中：h：外模底部之厚度mmp：铸造压力kg/cm2L：模脚之间距mma：成品之长度mmb：成品之宽度mmB：外模之宽度mmE：钢的杨氏模数=×106kg/cm2d：外模在开模方向的最大变形量mm,一般取d≤0.05mm.例：某铸件长300mm,宽250mm,铸造压力选定280kg/cm2,外模之宽度560mm,模脚之间距360mm,最大变形量取mm;所以P=280kg/cm2L=360mma=300mmb=250mmB=560mmE=×106kg/cm2d=mm计算得h=138mm5.模脚1模脚变形量模脚主要的功能在提供模具之顶出空间,其强度计算公式为其中：d:变形量mm,通常要小于.W: 锁模力/2kgH：模脚高度mm=顶出距离+顶出板厚度+顶出销承板厚度+前进止动距离防止顶出板撞到外模+后退止动距离防止顶出板撞到压铸机E：钢的杨氏模数=×104kg/mm2a: 模脚长度mmb: 模脚宽度mm例：压铸机锁模力315吨,模脚高度130mm,模脚长度560mm,模脚宽度80mm;则W=315000/2=157500kgH=130mma=560mmb=60mm此时变形量=157500×130/×104×560×80=mm﹤当模脚的高度H愈大时其变形量愈大;因此高度愈小愈好,只要足够顶出就行了;对于较大的模具,通常在两只模脚中间会再加上支柱补强;（2）固定模脚用螺栓模脚要用螺栓固定于可动外模上,所使用的螺栓大小及数量,可参考下表;锁模脚螺栓建议值6．导柱与导套CNSB3370“压铸模用导柱”中规定了导柱的材料形状与尺寸;CNSB3373“压铸模用导套”则规定了导套的材料形状与尺寸;设计时可直接选用标准规格;导柱直径的选择可使用下面的经验公式：其中d：导柱直径mmF: 模具分模面上的表面积mm2K: 比例系数,一般为～;当F＞200000时,K取;F=40000～200000时,K取.当F＜40000时.K取.用此公式计算出来的值,会与CNSB3369“压铸模用主模板”中各个模具尺寸所使用的导柱尺寸接近.导滑段的最小长度为直径的倍,一般按高出分模面的型心长度加上12-20mm.7.回位销1回位销直径回位销的功用是当顶出机构顶出铸件后,靠着合模的力量将顶出机构回复到原位.此外也有导引及支撑顶出板的功能.CNSB3372规定了回位销的形状与尺寸.回位销直径的选择可参考下表.（3）回位销的长度回位销的长度则可用下面公式计算回位销的长度L=可动外模高度+模脚高度-顶出板厚度-后退止块高度8．拔模力的计算抽芯时型芯受力的状况见下图;型芯受力图拔模力的大小可由下式计算：P=P1cosа+P2sinа=Alpμcosа-sinа其中P：拔模力kgP1: 抽芯阻力kgP2：铸件冷却收缩后对型芯的抱紧力kgA：被铸件抱紧的型芯成形部分断面周长mmL：被铸件抱紧的型芯成形部分之长度mmP:单位面积的抱紧力;对锌合金一般取-0.8kgmm2 ,对铝合金一般取-1.2kgmm2,对铜合金一般取-1.6kgmm2.μ:压铸合金对型芯的摩擦系数,一般取;а：型芯成形部分的拔模角;例：铝合金压铸件型芯直径40mm,长度60mm,拔模角1°,如下图,摩擦系数取,则拔模力P=9;顶出销CNSB3371中规定了顶出销的形状与尺寸,设计时可选用标准的尺寸;顶出销的直径的选择需考虑两件事：1顶出时是否会在铸件表面留下痕迹,2顶出销是否会发生挫曲;1顶出时是否会在铸件表面留下痕迹容许的顶出销前端最小截面积为：其中A=顶出销前端截面积mm2P=顶出销承受的总推力kgn=顶出销数量s=铸件的容许应力kg/mm2.铜铝合金取5kg/mm2,锌合金取4kg/mm2,合金取3kg/mm2.顶出销承受的总推力P相当于铸件的抱紧力,此一力量大小的计算可参考前述之拔模力计算;例：某镁合金铸件所需之总推力为5000kg,使用10根顶出销则：P=5000n=10s=3所以顶出销前端截面积A=5000/10×3=167mm2故顶出销直径至少为8mm.2顶出销是否会发生挫曲buckling将顶出销视为一端固定,另一端可滑动的柱,则其稳定性的大小可用下式来计算：其中K：稳定安全倍数,钢取;n：稳定系数,其值取;E：杨氏模数,钢取2×106kg/cm2I:顶出销最小截面积处之惯性矩cm4,对于圆形截面d=顶出销直径;P：顶出销承受之实际推力kgL:顶出销之长度mm10.角销1角销斜角的选择斜角а值一般在10°～25°间,а值愈小,所需要的开模力愈小,而可产生较大的拔模力,而角销所受的弯曲力也较小,开模行程长;所以小а值用于短型芯,而长型芯为了缩短开模距离用较大的а值;2角销直径的估算角销直径可使用下式估算角销受力简图其中d:角销直径mmh：滑块端面至受力点的垂直距离mmp:拔模力kg例：P=1300kg.а=18,h=38mm,则d=mm,取27mm.（4）角销长度角销长度建议用作图法来决定;参见下图a.取滑块端面斜孔与角销外侧斜面接触外为A点;b.自A点作与分模面相平行的直线AC,使AC=S抽芯距离;c.自C点任垂直于AC线的BC线,交角销处侧面于B点;线段的长度L′为角销有效工作段长度,线段长度加上角销导引实部高度I,为角销抽芯结束时所需的最小开模距离;作图法求角销长度11．压铸模具材料压铸模具材料依使用地方大致可分为三类：（1）与熔汤接触处之零件：为此构成模具之主要零部件,因应压铸制程之严苛环境及生产条件,用于此之材料需具备有：·良好之切削性·良好之高温强度高温硬度高温韧性抗回火稳定性高温耐磨性抗热疲劳性·良好淬硬性热处理尺寸安定性·良好之导热性·热膨胀系数小（2）滑动配合零件：·良好之耐磨性和适当的强度·适当之淬硬透性和较小之热处理变形率（3）结构零件·外模和紧固零件需有足够强度工具钢种类很多,价格又贵,刚才的选择需考虑使用环境及经济因素;下表为参考资料所列常用的材料;预硬钢FDAC,P20只使用于量少的低温合金锌,锡,铝之压铸;热作工具钢SKD61,H13粗加工需在退火状态下为之,调质淬火回火后再做细加工;放电加工所产生之白层需磨除以避免模具寿命减短;优质热作工具钢premium grade H13 or SKD61因其均质性有姣好之寿命;压铸模具零件常用材料表a,b注：a.以上皆为节录自各参考资料,所列材料可以相似或更佳之材料替代;：表参考资料无特别列明;c.硬度为HRC;d.锌合金量少时可使用预硬钢;d.永茂工业;e.瑞典Assab公司编号;压铸模具零件常用材料各国对照表注：CNS钢材81年后符号改与JIS同,请参较CNS G3059;压铸模具配合公差固定零件配合公差滑动零件配合公差。
压铸模具设计方案
压铸模具设计方案压铸模具设计方案一、设计方案概述本设计方案旨在设计一种用于压铸工艺的模具，以满足工件的外观质量和尺寸精度要求。
本设计方案采用CAD软件进行设计，并结合模具设计的基本原理和经验进行设计。
二、模具结构设计1. 模具整体结构设计模具采用分离式结构设计，包括上模和下模。
上模为固定模，下模为活动模。
其中，上模包括模座、顶针、顶杆等部件，下模包括模座、导柱、导套等部件。
模具座采用刚性结构，以确保模具的稳定性和刚度。
2. 模具中心距设计模具中心距的确定是保证工件尺寸精度的关键之一。
根据工件的尺寸和结构特点，设计合理的模具中心距，以确保模具能够精确复制工件的尺寸。
3. 模具冷却系统设计为了提高生产效率、减少模具磨损和延长模具寿命，设计冷却系统对模具进行冷却。
冷却系统包括冷却孔和进水口，通过冷却水的流动，迅速冷却模具，以提高生产效率和模具寿命。
4. 模具材料选择模具的材料选择是保证模具寿命和使用效果的重要因素。
根据工件的材料和要求，选择适当的模具材料，保证模具具有良好的硬度和耐磨性。
三、模具生产工艺1. 加工工艺规程模具的加工工艺包括数控加工、外圆磨削等。
根据模具的具体结构和工艺要求，制定合理的加工工艺规程，以确保模具的加工质量。
2. 检测工艺模具加工完成后，进行检测以验证模具的质量。
检测工艺包括模具尺寸检测、表面质量检测等，通过合适的检测工艺，确保模具符合设计要求。
四、模具的维护、维修和更换为了保证模具的正常使用和延长其寿命，进行模具的定期维护、维修和更换。
维护工作包括清洁模具、添加润滑剂等，维修工作包括修复模具损伤、更换模具部件等，更换工作包括根据模具磨损程度，定期更换模具部件。
五、结论本设计方案是一种用于压铸工艺的模具设计方案，通过合理的结构设计、材料选择和加工工艺，可以满足工件的外观质量和尺寸精度要求。
同时，通过模具的定期维护、维修和更换，可以保证模具的正常使用和延长其寿命。
压铸模具设计基础知识
压铸模具设计基础知识一、概述压铸模具是用于压铸工艺的模具，在金属、塑料等材料的制品生产过程中起到关键作用。
压铸模具的设计质量直接影响产品的质量和生产效率。
本文将介绍压铸模具设计的基础知识，包括设计原则、材料选择、结构设计等内容。
二、设计原则1.功能性原则压铸模具应该符合产品的设计要求，能够满足产品的结构、尺寸、表面质量等要求。
设计过程中需要充分考虑产品的功能性需求，确保模具能够满足生产要求。
2.可制造性原则在设计压铸模具时，需要考虑到模具的加工工艺和生产成本。
设计应尽量简化，避免复杂的结构和加工工艺，以降低生产成本。
3.可靠性原则压铸模具在长期使用中需要具有稳定可靠的性能。
设计中需要考虑模具的寿命、耐磨性等因素，确保模具能够长时间稳定运行。
4.易维护性原则模具在使用过程中可能会有损坏或磨损，设计时需要考虑模具的易维护性，便于维修和更换受损部件。
三、材料选择压铸模具的材料选择直接影响模具的寿命和性能。
常用的模具材料包括工具钢、合金钢、硬质合金等。
在选择材料时需要考虑以下因素：1.硬度模具材料应具有足够的硬度和强度，能够抵抗压力和磨损，确保模具的稳定性和寿命。
2.热稳定性压铸过程中温度较高，模具材料需要具有良好的热稳定性，不易变形或烧损。
3.耐磨性压铸模具在长期使用中会有磨损，需要选择耐磨性好的材料，延长模具的使用寿命。
4.耐蚀性部分压铸过程中会有化学物质接触，模具材料需要具有良好的耐腐蚀性，避免腐蚀损坏。
四、结构设计压铸模具的结构设计直接影响产品质量和生产效率。
在设计时需要考虑以下因素：1.分型设计合理的分型设计能够提高产品的成型效率和质量，减少缺陷产生。
分型设计应考虑产品的结构特点和成型过程中的收缩变形。
2.冷却系统设计冷却系统设计影响压铸过程中的温度控制和冷却速度，直接影响产品的组织和性能。
设计时应考虑冷却系统的布局和冷却介质的选择。
3.排气系统设计在压铸过程中需要排除模具内的气体，避免气泡和气孔产生。
压铸件设计规范详解
压铸件设计规范详解压铸件是指利用压铸工艺将熔融金属注入模具中，经过凝固和冷却后得到的零件。
由于该工艺具有生产效率高、成本低、制造精度高等优点，被广泛应用于汽车、航空航天、电子等领域。
为了保证压铸件质量和安全性，需要遵循一系列的设计规范。
下面将详细介绍压铸件设计规范。
一、材料选择1.铝合金：常用的有A380、A383、A360等。
根据使用条件和要求，选择合适的铝合金材料，确保压铸件具有良好的强度和塑性。
2.压铸型腔材料：常用的有铜合金、热处理工具钢等。
要选择适当的材料，以耐高温和磨损。
二、模具设计1.模具设计必须满足压铸件的要求，保证铸件的尺寸精度和表面质量。
2.模腔设计要考虑到铸件收缩率、冷却速度等因素，以避免产生缺陷和变形。
3.合理安排模具冷却系统，保证压铸件内部和表面的冷却均匀。
三、尺寸设计1.压铸件的尺寸设计应符合产品技术要求和工艺要求，确保功能和安装的需要。
2.避免设计尺寸太小或太薄，以免产生破裂和变形。
3.设计保证良好的表面质量，避免设计中出现接触不良、挤压不足等问题。
四、壁厚设计1.壁厚不应过薄，以免影响产品的强度和刚性。
2.避免壁厚过大，以减少成本和缩短冷却时间。
3.边缘和角部应注意壁厚过渡，避免产生应力集中。
五、设计角度和半径1.设计时应根据铝合金的流动性选择合适的角度和半径。
2.避免设计尖锐角度和太小的半径，以免产生气孔和挤压不足。
3.设计角度和半径应保持一定的一致性，避免因设计不当导致铸件变形和收缩不均匀。
六、设计放射状构件1.当压铸件具有放射状构件时，要合理设计放射状梁的位置和数量，以充分利用材料，并减少成本。
2.注意放射状构件的设计不应影响整体结构的强度。
七、设计排气系统1.设计时要考虑到铸件内部的气孔、气泡等气体排出问题。
2.合理安排和设计排气道，以保证良好的注模效果和铸件质量。
八、设计孔和螺纹1.设计孔和螺纹时应遵循标准规范，确保质量和安装的可靠性。
2.孔和螺纹的位置和尺寸应符合产品要求，保证压铸件的功能和使用要求。
压铸件结构设计
h2≥0.8mm
a≤3°
压铸件加强筋的运用
3，作为散热加强；
4，作为装饰作用。
2，引导料流流向；
1，加强结构强度；
压铸件结构工艺性分析一
不好的案例
好的案例
说明
于型模中加工凹入文字较之加工凸出文字为困难﹒且模具寿命难以保证，使用后续刻加工﹐则与此相反。
1.5
0.014～0.020
6
0.056～0.084
2
0.018～0.026
7
0.066～0.100
2.5
0.022～0.032
8
0.076～0.116
3
0.028～0.040
9
0.088～0.138
3.5
0.034～0.050
10
0.100～0.160
4
0.040～0.060
合金浇注温度高时，填充时间可选长些。 模具温度高时，填充时间可选长些。 铸件厚壁部分离内浇口远时，填充时间可选长些。 熔化潜热和比热高的合金，填充时间可选长些。
好的案例
说明
陈学民
2021
2023
内容大纲
O1
产品的壁厚（模具成型的基础）
O2
产品的拔模（模具脱模的保障）
O3
产品的圆角（模具寿命的关键）
O4
加强筋的设计（结构优化的手段）
压铸件壁厚的设计
3.5
2.5
3.5
2.5
2.5
2.0
>500
3.0
1.8
3.0
1.8
2.2
1.5
>100~500
2.5
常见的压铸模具结构及设计
常见的压铸模具结构及设计压铸模具是利用压力将熔融金属注入模具腔中，通过冷却固化后得到所需形状的金属制品。
它由模具座、模具芯、模具板等组成，其结构设计直接影响到压铸产品的质量和生产效率，因此压铸模具的结构设计是相当关键的。
1.单向模具结构：即模具腔和模具芯的投入方向相同，熔融金属由一边流入模具腔，另一边流出。
这种结构适用于形状简单的压铸产品，生产效率较高。
但由于金属在流动过程中存在进气孔和气泡的产生，容易影响产品质量。
2.双向模具结构：即模具腔和模具芯的投入方向相反，熔融金属同时从两个方向流入模具腔，避免了进气孔和气泡的产生，使产品质量更加稳定。
但此种结构制造难度较大，因此适用于形状复杂的产品。
3.多向模具结构：即模具腔和模具芯的投入方向可以有多个选择，根据具体产品的形状和要求来设计。
这种结构适用于有多个几何孔形和复杂造型的产品。
4.滑动式模具结构：适用于有突出部分或凹陷部分的产品，模具芯和模具腔可以相对滑动，来实现产品形状的复杂性。
滑动式模具结构使得产品成型更加容易，同时也增加了模具制造的难度。
5.注射式模具结构：适用于较大规模的压铸产品生产，通过在模具腔中注入压力来驱动熔融金属充满整个模具腔，从而制造大型、复杂的产品。
在压铸模具的设计中，需要考虑以下几个方面：1.模具材料的选择：通常采用高速钢、合金钢或特殊合金作为模具材料，以保证模具的耐磨性和耐蚀性。
2.模具结构的合理性：要满足产品的形状和要求，保证产品质量和生产效率。
通过模具芯、模具腔和模具座的设计，确定模具的结构。
3.模具冷却系统的设计：合理的冷却系统设计可以缩短模具的冷却时间，提高生产效率。
同时可以有效控制模具温度，避免模具受热膨胀。
4.维修和更换模具的方便性：设计模具时要考虑到日常维修和更换部件的便利性，提高模具的使用寿命。
总结起来，压铸模具的结构设计需要根据产品形状和要求来确定，考虑到产品质量和生产效率。
同时还要合理选择模具材料，设计冷却系统，并考虑维修和更换模具的方便性。
压铸工艺流程中的模具设计要点
压铸工艺流程中的模具设计要点压铸是一种常用的金属加工工艺，通过将熔融金属注入模具中，并在固化后取出成型件。
模具设计是整个压铸工艺中的关键环节，决定了成型件的质量和生产效率。
本文将从模具结构设计、材料选择和加工工艺三个方面讨论压铸工艺流程中的模具设计要点。
一、模具结构设计要点1. 合理选择模具结构模具结构的设计应根据产品的形状、尺寸和压铸工艺要求进行合理选择。
一般常见的模具结构包括单腔、多腔、合模和分模等。
对于形状复杂的产品，可以采用多腔结构来提高生产效率。
对于尺寸较大的产品，可以考虑采用合模结构来减少模具成本。
2. 考虑产品的冷却和顶针装置在模具设计中，需要考虑产品的冷却和顶针装置。
冷却系统的设计应能够有效地排除熔融金属的热量，以确保成型件的质量。
顶针装置的设计应满足产品的要求，并保证顶针在压铸过程中的精确位置。
3. 设计合理的浇口和溢流槽浇口和溢流槽是模具设计中的重要组成部分。
设计浇口时应考虑熔融金属的流动性和冷却速度，并确保浇口与产品的结合处处于合适的位置。
溢流槽的设计应考虑金属液体的顺利流动，以避免产生气体和杂质。
二、材料选择要点1. 选择耐磨耐热的材料模具在压铸过程中需要承受高温和高压的作用，因此材料的选择至关重要。
一般采用耐磨耐热的工具钢或合金钢作为模具材料，以保证模具的使用寿命和成型件的质量。
此外，还应考虑材料的加工性能和可靠性。
2. 考虑材料的强度和刚性模具的结构设计需要兼顾材料的强度和刚性。
材料的强度直接影响到模具的承载能力，而刚性则影响到模具的稳定性和精度。
因此，在模具设计中应根据产品的要求选择合适的材料，并进行合理的加工和热处理，以提高模具的性能。
三、加工工艺要点1. 精确计算和控制成型参数在压铸工艺中，成型参数的精确计算和控制是保证成型件质量和加工效率的关键。
成型参数包括注射速度、压力、温度和冷却时间等。
合理选择和控制这些参数，可以避免产生缺陷和变形，提高成型件的精度和表面质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 内模（母模模仁）
（1）内模壁厚 内模壁厚基本上不必计算其强度，起壁厚大小决定于是否可容纳冷却水管通过，安排 溢流井，及是否有足够的深度可攻螺纹，以便将内模固定于外模。由于冷却水管一般直径约 10mm，距离模穴约 25mm，因此内模壁厚至少要 50mm。内模壁厚的参考值如下表。 内模最小壁厚参考表 压铸机吨数 125 以下 125—-500 500 500
6．导柱与导套 CNSB3370“压铸模用导柱”中规定了导柱的材料 形状与尺寸。CNSB3373“压铸模用导套” 则规定了导套的材料 形状与尺寸。设计时可直接选用标准规格。导柱直径的选择可使用下 面的经验公式：
其中 d：导柱直径（mm） F: 模具分模面上的表面积（mm2） K: 比例系数， 一般为 0.07～0.09。 当 F＞200000 时， K 取 0.07。 F=40000～200000 时,K 取 0.08.当 F＜40000 时.K 取 0.09. 用此公式计算出来的值,会与 CNSB3369“压铸模用主模板”中各个模具尺寸所使用的导柱 尺寸接近. 导滑段的最小长度为直径的 1.5-2 倍,一般按高出分模面的型心长度加上 12-20mm.
内模壁厚（mm） 50
55
60
70
（2）内模与外模的配合 内模的高度应该比外模高出 0.05-0.1mm，以便模面可确实密合，并使空气可顺利排出。 其与外模的配合精度可用 H8 配 h7，如下图所示。
（3）内模与分流子的配合 分流子的功用是将熔汤由压铸机导至模穴内，因此其高度视固定模的厚度而定。 分流子的底部与内模相接，使流道不会接触外模，如下图，内模与分流子的配合可用 H7 配 h6。
2．压铸模具结构设计应注意事项
（1）模具应有足够的刚性，在承受压铸机锁模力的情况下不会变形。 （2）模具不宜过于笨重，以方便装卸 修理和搬运，并减轻压铸机负荷。 （3）模穴的压力中心应尽可能接近压铸机合模力的中心，以防压铸机受力不均，造成锁模 不密，铸件产生毛边。 （4）模具的外形要考虑到与压铸机的规格的配合：
（3） 回位销的长度 回位销的长度则可用下面公式计算 回位销的长度 L=可动外模高度+模脚高度-顶出板厚度-后退止块高度
8．拔模力的计算
（a）模具的长度不要与系杆干涉。 （b）模具的总厚度不要太厚或太薄，超出压铸机可夹持的范围。 （c）注意与料管（冷室机）或喷嘴（热室机）之配合。 （d）当使用拉回杆拉回顶出出机构时，注意拉回杆之尺寸与位置之配合。 （5）为便于模具的搬运和装配，在固定模和可动模上方及两侧应钻螺孔，以便可旋入环首 螺栓。
计算得 h=138mm 5.模脚 （1）模脚变形量 模脚主要的功能在提供模具之顶出空间，其强度计算公式为
其中
：d:变形量（mm） ，通常要小于 0.05mm. W: 锁模力/2(kg) H：模脚高度（mm）=顶出距离+顶出板厚度+顶出销承板厚度+前进止动距离（防止顶 出板撞到外模）+后退止动距离（防止顶出板撞到压铸机） E：钢的杨氏模数=2.1×104（kg/mm2） a: 模脚长度(mm) b: 模脚宽度(mm) 例： 压铸机锁模力 315 吨，模脚高度 130（mm） ，模脚长度 560（mm） ，模脚宽度 80（mm） 。 则 W=315000/2=157500(kg) H=130(mm) a=560(mm) b=60(mm)
7.回位销 (1)回位销直径
回位销的功用是当顶出机构顶出铸件后,靠着合模的力量将顶出机构回复到原位.此外 也有导引及支撑顶出板的功能.CNSB3372 规定了回位销的形状与尺寸.回位销直径的选择可 参考下表. 外模宽（mm） 回位销直径(mm) 小于等于 150 12 150250 15 250350 20 350500 25 500650 30 650800 35 大于 800 40
此时变形量=（157500×130）/（2.1×104×560×80）=0.021（mm）﹤0.05 当模脚的高度 H 愈大时其变形量愈大。因此高度愈小愈好，只要足够顶出就行了。对 于较大的模具，通常在两只模脚中间会再加上支柱补强。 （2） 固定模脚用螺栓 模脚要用螺栓固定于可动外模上，所使用的螺栓大小及数量，可参考下表。 锁模脚螺栓建议值 压铸机 3500 吨 2500 吨 2250 吨 1650 吨 1200 吨 1000 吨 800 吨 螺栓尺寸 M30 M24 M24 M24 M20 M20 M16 数量 10 12 11 9 13 11 10 压铸机 650 吨 350 吨 250 吨 200 吨 135 吨 90 吨 螺栓尺寸 M16 M16 M12 M12 M10 M10 数量 8 6 8 8 6 6
压铸模具材料与结构设计
压铸模具材料与结构设计目录
1 压铸模具的结构 压铸模具一般的结构如图
1. 导柱 2.固定外模 (母模) 3 分流子镶套 4.分流子 5 固定内模 6 角销 7 滑块挡片 8 滑块 9.可动内模 10.可动外模 (公模) 11.模脚 12.顶出板 13.顶出销承板 14.回位销 15.导套
4 外模 （1） 固定外模 固定外模一般不计算强度，但设计时要注意留出锁固定压板或模器的空间。 （2） 可动外模 可动外模的底部厚度可用下面的公式计算：
其中： h：外模底部之厚度（mm） Nhomakorabeap：铸造压力（kg/cm2） L：模脚之间距（mm） a：成品之长度（mm） b：成品之宽度（mm）
B：外模之宽度（mm） E：钢的杨氏模数=2.1×106kg/cm2 d：外模在开模方向的最大变形量（mm） ，一般取 d≤0.05mm. 例： 2 某铸件长 300mm,宽 250mm，铸造压力选定 280（kg/cm ）,外模之宽度 560（mm）, 模脚之间距 360（mm）,最大变形量取 0.05（mm） 。所以 2 P=280(kg/cm ) L=360(mm) a=300(mm) b=250(mm) B=560(mm) E=2.1×106kg/cm2 d=0.05(mm)
