实验一 闭合水准路线测量
水准仪闭合线路实验报告
一、实验目的1. 熟悉水准仪的基本构造，了解其主要部件的名称、性能和作用。
2. 掌握水准仪的正确安置、瞄准、精平和读数方法。
3. 理解闭合水准线路的测量原理，掌握闭合差调整及待定点高程计算方法。
4. 提高实际操作能力和数据分析能力。
二、实验原理闭合水准线路测量是利用水准仪和水准尺，测量地面上两点间的高差，并组成闭合线路，通过计算闭合差来调整高程，最终求得待定点的高程。
闭合水准线路测量原理如下：1. 测量两点间的高差：利用水准仪和水准尺，在后视点（已知高程点）和前视点（待测点）之间，分别读取水准尺的读数，计算两点间的高差。
2. 组成闭合线路：从已知高程点出发，依次测量其他待测点的高程，最后回到已知高程点，形成一个闭合线路。
3. 计算闭合差：将测量得到的高程值与已知高程值进行对比，计算闭合线路的闭合差。
4. 调整闭合差：如果闭合差超限，则需要调整闭合差，使闭合差符合要求。
5. 计算待定点高程：根据调整后的闭合差和已知高程值，计算待测点的高程。
三、实验仪器与设备1. 水准仪：DS3型水准仪2. 水准尺：双面水准尺3. 脚架：三脚架4. 记录板：记录板5. 计算器：计算器四、实验步骤1. 安置水准仪：将三脚架张开，使其高度适当，架头大致水平，并将架腿踩实。
开箱取出水准仪，将其固连在三脚架上。
2. 粗略整平：旋转脚螺旋，使圆水准器气泡大致居中，使仪器大致水平。
3. 瞄准水准尺：转动望远镜，用准星和照门粗略瞄准水准尺，旋紧制动螺旋。
4. 精平与读数：转动水平微动螺旋，使十字丝清晰，然后转动望远镜，使水准尺影像清晰。
调整脚螺旋，使圆水准器气泡居中，完成精平。
读取水准尺的读数，记入记录板。
5. 重复步骤3和4，进行前视读数。
6. 计算高差：根据前后视读数，计算两点间的高差。
7. 重复步骤1至6，完成闭合线路的测量。
8. 计算闭合差：将测量得到的高程值与已知高程值进行对比，计算闭合线路的闭合差。
9. 调整闭合差：如果闭合差超限，则需要调整闭合差，使闭合差符合要求。
闭合水准测量方法
闭合水准测量方法
闭合水准测量呢，就是从一个已知高程的水准点出发，沿着一条环形路线进行水准测量，最后又回到这个起始的水准点。
这就像是你出去散步，从家门口出发，绕了一圈又回到家门口一样。
在开始测量之前呀，得把仪器准备好。
水准仪得稳稳地架好，就像给它找个舒服的小窝。
脚架要踩实了，可不能让它晃悠，不然测量出来的数据就不准啦。
然后呢，就是立尺。
尺子要立得直直的哦，要是歪歪扭扭的，那数据肯定就不对啦。
这就好比一个人站得东倒西歪的，看着就不靠谱。
接下来就开始观测啦。
通过水准仪的望远镜去看尺子上的刻度。
这个时候要特别细心，眼睛瞪大了，就像在找宝藏一样。
读取数据的时候要准确无误，差一点都不行呢。
在测量过程中呀，要沿着环形路线一个点一个点地测过去。
每到一个点，都要重复立尺、观测这些步骤。
而且测量的时候要注意前后视距要大致相等哦。
这就像是排队的时候，大家要保持差不多的间距，这样才整齐嘛。
测完一圈回到起始点后呢，就要进行数据处理啦。
把观测到的数据按照一定的公式进行计算。
这个计算过程就像是在解一个有趣的谜题。
要是计算出来的闭合差在允许的范围内呢，那就说明测量成功啦。
要是超出范围，那可就得重新测量喽，就像游戏失败了要重新开始一样。
闭合水准测量其实也不是特别难，只要有耐心，操作的时候认真仔细，就能够得到比较准确的结果。
就像做任何事情一样，只要用心去做，就不会差到哪里去。
小伙伴，你要是去做闭合水准测量，可一定要按照这些小窍门来哦，加油！。

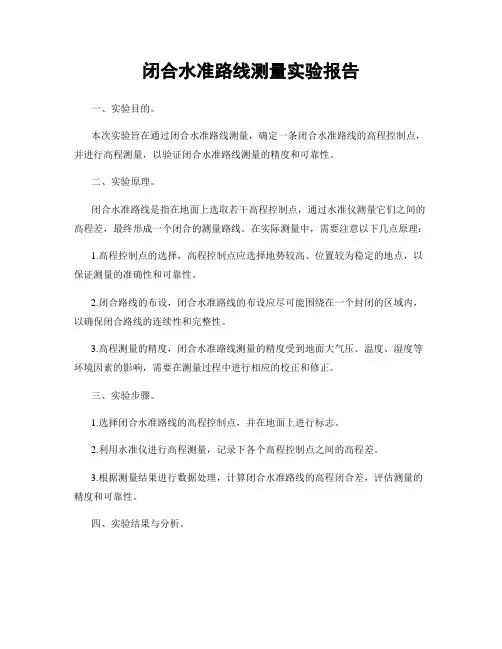

闭合水准路线测量实验报告
闭合水准路线测量实验报告一、实验目的。
本次实验旨在通过闭合水准路线测量，确定一条闭合水准路线的高程控制点，并进行高程测量，以验证闭合水准路线测量的精度和可靠性。
二、实验原理。
闭合水准路线是指在地面上选取若干高程控制点，通过水准仪测量它们之间的高程差，最终形成一个闭合的测量路线。
在实际测量中，需要注意以下几点原理：1.高程控制点的选择，高程控制点应选择地势较高、位置较为稳定的地点，以保证测量的准确性和可靠性。
2.闭合路线的布设，闭合水准路线的布设应尽可能围绕在一个封闭的区域内，以确保闭合路线的连续性和完整性。
3.高程测量的精度，闭合水准路线测量的精度受到地面大气压、温度、湿度等环境因素的影响，需要在测量过程中进行相应的校正和修正。
三、实验步骤。
1.选择闭合水准路线的高程控制点，并在地面上进行标志。
2.利用水准仪进行高程测量，记录下各个高程控制点之间的高程差。
3.根据测量结果进行数据处理，计算闭合水准路线的高程闭合差，评估测量的精度和可靠性。
四、实验结果与分析。
经过实验测量和数据处理，得出闭合水准路线的高程闭合差为±0.02m，表明本次闭合水准路线测量的精度较高，可靠性较好。
同时，通过对比实测值和设计值，发现实测值与设计值基本吻合，说明闭合水准路线测量的准确性较高。
五、实验总结。
本次实验通过闭合水准路线测量，验证了闭合水准路线测量的精度和可靠性，为实际工程测量提供了可靠的高程控制数据。
在实验中，我们也发现了一些问题，例如测量过程中受到天气等环境因素的影响，需要在实际工程测量中加以注意和处理。
六、实验改进。
为了进一步提高闭合水准路线测量的精度和可靠性，可以考虑在测量过程中增加对环境因素的监测和校正，以及对测量仪器的精度和稳定性进行定期检验和维护，以确保闭合水准路线测量的准确性和可靠性。
七、参考文献。
1.《测量学》，李明，2009。
2.《工程测量学》，王强，2012。
以上就是本次闭合水准路线测量实验的报告内容，希望能对相关领域的研究和实践工作有所帮助。
闭合水准测量实习报告
实习报告一、实习目的与任务本次实习的主要目的是通过闭合水准测量，使同学们熟悉并掌握水准仪的使用方法、观测步骤、数据处理以及成果的检核。
实习任务是每一个同学独立完成一条闭合水准路线的观测和数据处理。
二、实习原理闭合水准测量是一种常用的测量方法，它通过从一个已知高程点出发，经过若干个测站，最后回到已知高程点的测量路线，来确定测站的高程。
闭合水准测量原理基于高程的传递，即已知高程点的高程通过水准尺传递到其他测站的高程。
三、实习过程1. 路线选定与布置：根据给定的已知高程点，在测区选择数十站（必须是偶数站），形成一条闭合水准路线。
2. 观测顺序：四等水准测量的观测顺序是“后-后-前-前”，即先观测后视标尺，再观测前视标尺。
观测时，后视标尺立在已知点（或待测点）上，在前方合适的位置架设水准仪，然后从后视标尺开始量步子到仪器，再从仪器开始向前相同的步子放上尺垫，并立尺。
3. 数据记录与检核：整平仪器后进行观测，记录观测数据并进行测站检核。
观测数据包括后视读数、前视读数、视距差等。
观测数据需进行测站检核，以确保数据的准确性。
4. 路线施测：按照确定的观测顺序，逐站进行水准测量。
每一站观测完成后，进行数据记录和检核。
第一站施测完并检核无误后，水准仪搬至第二站，上一站的前视立尺员不动作为本站后视，上一站的后视立尺员则从本站的后视立尺点开始量步子到仪器，然后从仪器开始向前量相同的步子放上尺垫并立尺，作为本站的前视标尺，依此类推。
5. 成果检核：水准路线施测完毕后，求出水准路线高差闭合差，以对水准测量路线成果进行检核。
在高差闭合差满足要求时，对闭合差进行调整，求出数据处理后各待测点的高程。
四、实习体会通过本次闭合水准测量实习，我对水准测量原理和闭合水准测量的方法有了更深入的了解。
在实际操作中，我掌握了水准仪的使用方法、观测步骤和数据处理方法。
同时，我也学会了如何进行成果的检核，以确保测量数据的准确性。
在实习过程中，我意识到闭合水准测量需要严谨的操作和细致的观测。
闭合导线水准测量实验报告
闭合导线水准测量实验报告【闭合导线水准测量实验报告】1. 导言闭合导线水准测量是地理测量学中最常用的测量方法之一，广泛应用于土木工程、建筑测量、道路建设等领域。
本实验旨在通过闭合导线水准测量方法，掌握实地测量技术和仪器的操作，以及数据处理和误差分析的方法。
2. 实验步骤2.1 仪器准备在进行闭合导线水准测量前，需要确保仪器的准备和检查工作。
检查水准仪的调节状况，确保仪器处于良好的工作状态。
校准水准仪的视轴垂直度，以保证观测结果的准确性。
2.2 测量操作2.2.1 设置基准点选取适当位置作为基准点，并参照水准点的要求进行设置。
将基准点作为起点，确定闭合回路的起始位置。
2.2.2 观测水准线使用水准仪观测测量线上各个水准点的读数，并注意记录每个站点的标记。
观测时，应注意仪器的水平放置、稳定和操作的准确性。
2.2.3 测量回路观测完成对闭合回路的水准观测后，返回基准点，再次观测基准点的读数。
若回路闭合良好，则两次观测结果应相差不大。
2.3 数据处理2.3.1 导线高程计算根据观测记录的读数，利用高差法或正反算法计算闭合回路上各个水准点的导线高程。
2.3.2 误差分析通过对导线高程计算结果的比较，可以评估实际测量误差的大小。
常见的误差来源包括仪器误差、气压和温度变化引起的大气误差等。
3. 结果和讨论在实际测量中，我们完成了闭合导线水准测量的全部步骤，并获得了多个水准点的导线高程数据。
通过数据处理和误差分析，我们得出了以下结论：3.1 导线高程水平的准确性通过观测数据的分析，我们发现闭合回路的测量结果相差较小，说明实验操作的准确性较高。
这为后续工程项目的高程测量提供了可靠的基准。
3.2 误差来源和控制在测量过程中，我们注意到温度和气压的变化会对测量结果产生一定的影响。
为此，我们在观测中应注意并记录相关环境参数，以便在数据处理中进行修正。
4. 总结闭合导线水准测量是一种常用的地理测量方法，适用于许多工程和建筑领域。
闭合水准路线测量方法
闭合水准路线测量方法
闭合水准路线测量难不难？嘿，其实不难啦！首先得有好装备，就像战士要有好武器一样。
水准仪准备好，脚架要稳当。
然后选好起点，这就像踏上冒险之旅的第一步。
接着一个个点测量过去，认真记录数据，可不能马虎呀，不然就前功尽弃啦！测量完最后一个点又回到起点，就像画了一个完美的圈。
安全不？那肯定安全呀！只要小心操作，不会有啥危险。
稳定性也不错呢，只要按步骤来，数据一般都很靠谱。
这闭合水准路线测量有啥用呢？用处可大啦！在建筑施工中能保证地面平整，在道路建设中能让路面更顺畅。
优势也不少，测量精度高，能为工程提供准确的数据。
给你讲个实际例子。
小王在一个工地做测量，用闭合水准路线测量法，哇，效果那叫一个好。
工程顺利进行，大家都开心得不得了。
闭合水准路线测量超棒呀！大家都可以试试。
闭合水准测量实验报告总结
闭合水准测量实验报告总结一、实验目的闭合水准测量是测量学中的一项重要实验，本次实验的主要目的是：1、掌握水准仪的使用方法，包括仪器的安置、粗略整平、瞄准、精确整平以及读数。
2、熟悉闭合水准路线的测量步骤和数据记录方法。
3、学会对测量数据进行处理和计算，求出各点的高程，并进行精度评定。
4、培养严谨的科学态度和团队协作精神，提高实际操作能力和解决问题的能力。
二、实验仪器本次实验所使用的仪器主要有：DS3 型水准仪 1 台、水准尺 2 根、尺垫 2 个。
三、实验原理闭合水准测量是基于水准测量的原理进行的。
水准测量是利用水准仪提供的水平视线，读取竖立在两点上的水准尺的读数，从而测定两点间的高差。
在闭合水准路线中，从已知高程的水准点出发，沿选定的路线依次测量各点的高差，最后回到原水准点。
由于闭合水准路线的高差总和理论上应为零，但由于测量误差的存在，其高差总和通常不为零。
通过对测量数据的处理和计算，可以求出闭合差，并根据一定的精度要求对测量成果进行评定和调整。
四、实验步骤1、选点与设站在实验区域内选择若干个合适的点，组成闭合水准路线。
在每个点上打入木桩或设置标记，并在点旁放置尺垫。
将水准仪安置在两相邻水准点之间，使仪器到两水准尺的距离大致相等。
2、粗平转动脚螺旋，使圆水准器气泡居中，使仪器大致水平。
3、瞄准用望远镜瞄准水准尺，目镜调焦使十字丝清晰，物镜调焦使水准尺成像清晰。
4、精平转动微倾螺旋，使符合水准器气泡两端影像吻合。
5、读数读取水准尺上的中丝读数，并记录下来。
6、测量高差依次测量相邻两点之间的高差，记录下每一站的后视读数和前视读数。
7、计算与检核完成闭合水准路线的测量后，计算各点的高差和高程，并进行闭合差的计算和检核。
五、实验数据记录以下是本次闭合水准测量的实验数据记录表格：｜测站|后视读数|前视读数|高差|高程|｜：：｜：：｜：：｜：：｜：：｜｜1|＿____|＿____|＿____|＿____|｜2|＿____|＿____|＿____|＿____|｜3|＿____|＿____|＿____|＿____|｜｜｜｜｜｜在记录数据时，要保证读数的准确性和规范性，清晰地记录每一个数据。
利用水准仪进行闭合路径水准测量实验报告
利用水准仪进行闭合路径水准测量实验报告院系：班级：学号：学生姓名：组别：实验日期：一、实验目的1、认识水准仪的各部分构造。
2、利用水准仪进行闭合路径水准测量。
3、对水准测量数据进行误差分析。
二、实验仪器三、实验原理1、水准测量是按一定水准路线进行的，并已知一点高程，求算另一点高程的一般方法。
当两点间距较远或高差过大时，则需要将两点之间分成若干段，逐段安置仪器，依次测得各段高差，然后计算两点间的高差。
如各段高差，然后计算两点间的高差。
如要测A、B两点的高差，在A、B两点之间依次设三个点（称为转点，起传递高程作用），安置四次仪器，即设四个测站，每一站可读取后（a i）、前（b i）视读数，得各段高差为：h1=a1-b1h2=a2-b2h3=a3-b3h4=a4-b4两点之间的高差为四个测段高差之和，即：H AB=∑h=∑a-∑b2、双面尺法：采用红、黑两面尺观测，由于同一根尺两面注记差一个常数，这样在一个测站上对每个测点既读取黑面读数，又读取红面读数，据此校核红、黑面读数之差。
由红、黑面测得高差之差应在5mm内。
3、闭合水准路线：从一已知的水准点开始，沿一条闭合的路线进行水准测量，最后又回到该起点，称为闭合水准路线。
如右图所示，设水准点BM1的高程已知，由该点开始依次测量相邻两点间高差h1,h2,h3,h4与BM1点组成闭合水准闭合路线。
这时高差总和在理论上应等于零，即：∑h理=0。
但由于测量含有误差，往往∑h0而存在高差闭合差f h,即f h=∑h测。
理≠高差闭合差的大小反映了测量结果的质量，闭合差的允许值f h允视水准测量的等级不同而异，等外水准测量允许的最大闭合差为平原丘陵区 f h允=±40√∑L(mm)山区 f h允=±40√∑n（mm）式中∑L——水准路线总长度，km；∑n——水准路线测站总数。
若|f h|>| f h允|，说明测量结果不符合要求，应当返工重测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一闭合水准路线测量
一、目的与要求
1．了解DS3型水准仪（自动安平水准仪）各部件的名称及作用。
2．练习水准仪的安置、粗平、瞄准、精平与读数。
3．测量地面两点间的高差。
4．掌握路线水准测量的观测、记录和检核的方法。
5．掌握水准测量的闭合差调整及推求待定点高程的方法。
二、计划与设备
1．实验安排3 ~ 4学时，实验小组由4~ 5人组成。
2．实验设备为每组自动安平水准仪一台，水准尺2根，记录板1块，记录表格。
3．实验场地选定一条闭合（或附合）水准路线，其长度以安置3~6个测站为宜，中间设待定点B、C。
4．从已知水准点A出发，水准测量至B、C点，然后再测至A点（或另一个水准点）。
根据已知点高程（或假定高程）及各测站的观测高差，计算水准路线的高差闭合差，并检查是否超限。
如外业精度符合要求，对闭合差进行调整，求出待定点B、C的高程。
各测站的操作可以轮流进行，其余同学必须确认操作及读数结果，各自记录、计算在记录表中。
三、方法与步骤
1．背离已知点方向为前进方向，第1测站安置水准仪在A点与待测点之间，前、后距离大约相等，其视距约为20～40米，粗略整平水准仪。
2．操作程序是后视A点上的水准尺，精平，用中丝读取后尺A读数，记入实验表中。
前视待测点1上的水准尺，精平并读数，记入表中。
然后立即计算该站的高差。
3．迁至第2测站，继续上述操作程序，直到最后回到A点（或另一个已知水准点）。
4．根据已知点高程及各测站高差，计算水准路线的高差闭合差，并检查高差闭合差是否超限，其限差公式为：
平地（mm）
或山地（mm）
式中：n ——测站数
L ——水准路线的长度，以km为单位。
5．若高差闭合差在容许范围内，则对高差闭合差进行调整，计算各待定点的高程。
四、注意事项
1．在每次读数之前，要消除视差，并使符合水准气泡严格居中。
2．在已知点和待定点上不能放置尺垫，但在松软的转点必须用尺垫，在仪器迁站时，前视点的尺垫不能移动。
3．弄清每一个测站的前视点、后视点、前视读数、后视读数、转点、中间点的概念，不要混淆。
4．在路线水准测量过程中必须十分小心地测量转点的后视读数和前视读数并认真记录计算，一旦有错将影响后面的所有测量，造成后面全部结果错误。
5．分清测量路线、测段、测站的概念。
4．在路线水准测量过程中必须十分小心地测量转点的后视读数和前视读数并认真记录计算，一旦有错将影响后面的所有测量，造成后面全部结果错误。
6．每个测段、每个测站的记录和计算与路线水准测量的成果计算不要混淆。
要搞清各自的计算步骤和计算公式。
7．注意检查高差闭合差是否超限，如超限应重测。
8．搞清已知水准点只有后视读数；转点既有后视读数，又有前视读数；中间点只有前视读数。
9．各测站的视线高度不一样。
