缝纫机机构
缝纫机的分类
缝纫机的分类方法很多，比较普遍的是按线 迹和用途区分。缝纫机的线迹可归纳为锁式线迹 和链式线迹两类。 缝纫机按照用途可分为家用、工业用、服务 性行业用机器，按驱动形式还可以分为手摇缝纫 机、脚踏缝纫机、电中， AD 固定不动， 称为机架；AB、CD两构件 与机架组成转动副，称为 连架杆； BC 称为连杆。在 连架杆中，能作整周回转 的构件称为曲柄，而只能 在一定角度范围内摆动的 构件称为摇杆。
曲柄摇杆机构
平面连杆机构： 各构件是用销轴、滑道等方式连接起来的， 各构件间的相对运动均在同一平面内或互 相平行的平面内。最简单的平面连杆机构 是由四个杆件组成的，简称平面四杆机构。 由四个构件通过转动铰链联结而成的机构， 称为铰链四杆机构。
对于铰链四杆机构来说，机 架和连杆总是存在的，因此 可以按曲柄的存在情况，分 为三种基本形式：曲柄摇杆 机构、双曲柄机构和双摇杆 机构。它们的根本区别，就 在于机构内有没有曲柄存在。 在铰链四杆机构中有的连架 杆能整周回转而成为曲柄， 有的则不能。
死点
如图：当以摇杆CD为主动件， 则当连杆与从动件曲柄共线时， 机构的传动角γ＝0°，这时主 动件CD通过连杆作用于从动件 AB上的力恰好通过其回转中心， 出现了不能使构件AB转动的 “顶死”现象，机构的这种位置称为“死点” 在工程上，为了使机构能够顺利通过死点而 正常运转，必须采用 适当的措施，如发动机上安装飞轮加大惯性力， 或利用机构的组合 错开死点位置，例如机车车轮的联动装置。
缝纫机
缝纫机的组成
一般缝纫机都由机头、机座、传动和附件四部分组成。 机头是缝纫机的主要部分。它由刺料、钩线、挑线、送料 四个机构和绕线、压料、落牙等辅助机构组成，各机构的运动 合理地配合，循环工作，把缝料缝合起来。 机座分为台板和机箱两种形式。台板式机座的台板起着支 撑机头的作用，缝纫操作时当作工作台用。台板有多种式样， 有一斗或多斗摺藏式、柜式、写字台式等。机箱式机座的机箱 起着支承和贮藏机头的作用，使缝纫机便于携带和保管。 缝纫机的传动部分由机架、手摇器或电动机等部件构成。 机架是机器的支柱，支承着台板和脚踏板。使用时操作者踩动 脚踏板，通过曲柄带动皮带轮的旋转，又通过皮带带动机头旋 转。手摇器或电动机多数直接装在机头上。 缝纫机的附件包括机针、梭心、开刀、油壶等。
极位夹角
如图所示的曲柄摇杆机构，设曲柄为原 动件，在其转动一周的过程中，有两次 与连杆共线，这时摇杆分别位于两极限 位置，曲柄摇杆机构所处的这两个位置， 称为极位。曲柄与连杆两次共线位置之 间所夹的锐角称为极位夹角。 当机构存在极位夹角θ 时，机构便具有 急回运动特性。且θ 角越大，K值越大， 机构的急回性质也越显著

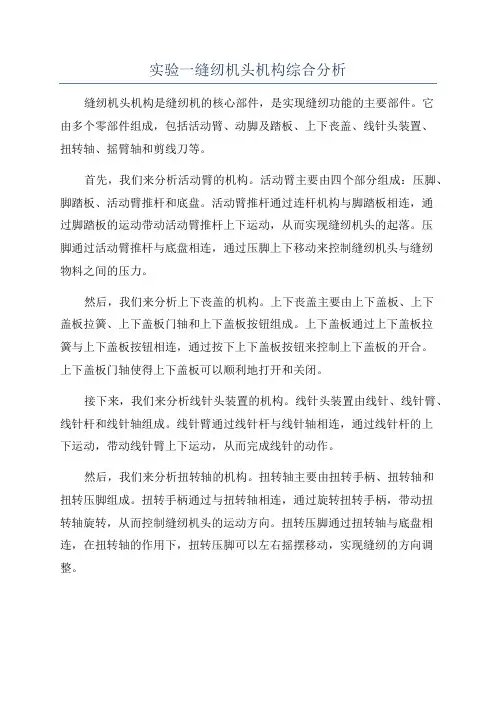

实验一缝纫机头机构综合分析
实验一缝纫机头机构综合分析缝纫机头机构是缝纫机的核心部件，是实现缝纫功能的主要部件。
它由多个零部件组成，包括活动臂、动脚及踏板、上下丧盖、线针头装置、扭转轴、摇臂轴和剪线刀等。
首先，我们来分析活动臂的机构。
活动臂主要由四个部分组成：压脚、脚踏板、活动臂推杆和底盘。
活动臂推杆通过连杆机构与脚踏板相连，通过脚踏板的运动带动活动臂推杆上下运动，从而实现缝纫机头的起落。
压脚通过活动臂推杆与底盘相连，通过压脚上下移动来控制缝纫机头与缝纫物料之间的压力。
然后，我们来分析上下丧盖的机构。
上下丧盖主要由上下盖板、上下盖板拉簧、上下盖板门轴和上下盖板按钮组成。
上下盖板通过上下盖板拉簧与上下盖板按钮相连，通过按下上下盖板按钮来控制上下盖板的开合。
上下盖板门轴使得上下盖板可以顺利地打开和关闭。
接下来，我们来分析线针头装置的机构。
线针头装置由线针、线针臂、线针杆和线针轴组成。
线针臂通过线针杆与线针轴相连，通过线针杆的上下运动，带动线针臂上下运动，从而完成线针的动作。
然后，我们来分析扭转轴的机构。
扭转轴主要由扭转手柄、扭转轴和扭转压脚组成。
扭转手柄通过与扭转轴相连，通过旋转扭转手柄，带动扭转轴旋转，从而控制缝纫机头的运动方向。
扭转压脚通过扭转轴与底盘相连，在扭转轴的作用下，扭转压脚可以左右摇摆移动，实现缝纫的方向调整。
最后，我们来分析剪线刀的机构。
剪线刀主要由刀片和剪刀臂组成。
剪线刀通过剪刀臂与底盘相连，通过剪刀臂的动作，完成剪线刀的剪线操作。
综上所述，缝纫机头机构是缝纫机最关键的部件之一，它由多个零部件组成，实现了缝纫机头的各项功能。
每个部件都发挥着重要的作用，相互协作，完成缝纫任务。
了解和分析缝纫机头机构的细节，可以使我们更好地理解缝纫机的工作原理，并在维护和修理缝纫机时，能够更加准确地找到故障的原因和解决办法。
缝纫机的机构分析和工作原理完美版讲解
缝纫机的机构分析和工作原理完美版讲解缝纫机是一种用于缝合各种织物和纺织品的机械设备，它通过一系列的机构来完成缝纫的工作。
下面将从机构分析和工作原理两个方面来详细讲解缝纫机的工作原理。
一、机构分析：1.传动机构：缝纫机的传动机构是由电机、皮带轮、链轮和传动杆等组成。
电机通过皮带轮和链轮传动，驱动传动杆来实现机械部件的运动。
2.送布机构：缝纫机的送布机构主要由铁齿轮、摇杆和送布齿组成。
电机驱动铁齿轮通过摇杆和送布齿的升降来实现送布。
3.上下机构：缝纫机的上下机构由上下锥齿轮、头簧和线杆等组成。
电机驱动上下锥齿轮的相互啮合来实现缝纫机头的上下移动。
4.针杆机构：缝纫机的针杆机构主要由针杆、针棘轮和曲柄等组成。
电机驱动曲柄带动针棘轮旋转，通过针杆的上下运动来完成针的穿刺和提升。
5.压脚机构：缝纫机的压脚机构主要由压脚杆、压脚弹簧和脚踏板等组成。
电机通过传动机构带动压脚杆的上下移动，以实现对织物的压紧。
二、工作原理：当缝纫机开机时，电机通过传动机构的传动，驱动各个机构协同工作，完成缝纫的工作。
具体工作过程如下：1.织物进料：织物由送布机构送入缝纫机，通过铁齿轮的旋转，带动摇杆来实现送布齿的升降，将织物逐步送入缝纫区域。
2.针眼穿刺：电机驱动曲柄带动针棘轮旋转，通过针杆的上下运动，使得针在织物上形成针眼，完成针的穿刺。
3.线迹形成：通过线杆及其配件，将线从线杆上穿过针眼，形成线迹。
4.织物前进：电机驱动上下锥齿轮相互啮合，带动缝纫机头上下移动，使得针在织物上提升，织物在缝纫区域持续前进。
5.继续穿刺：针织物前进的同时，针杆不断提升和下降，实现针的连续穿刺。
6.压紧织物：通过压脚机构驱动压脚杆的上下运动，实现对织物的压紧，保证针线的牢固度。
通过以上的工作原理，缝纫机可以实现对织物的缝合。
不同类型的缝纫机还可以通过调整不同的机构，完成不同的缝纫效果，满足不同的需求。
总结：缝纫机是一种机械设备，通过一系列的机构来实现对织物的缝合。
缝纫机机头部分是由刺料、钩线、挑线、送料四个机构和绕线、压料、落牙等辅助机构组成,各机构的运动合理地
课题十三缝纫机机头的拆装缝纫机机头部分是由刺料、钩线、挑线、送料四个机构和绕线、压料、落牙等辅助机构组成，各机构的运动合理地配合，循环工作，把缝料缝合起来。
如图13-1所示为JA型家用缝纫机机头结构图。
图13-1 缝纫机机头的结构图1、调压螺钉2、面板3、挑线杆4、夹线器5、夹线簧6、面板线钩7、压脚8、推板9、针板10、下插线杆11、过线器12、针距调节螺钉13、绕线器14、上轮15、上插线杆16、针杆17、针夹18、机针1．缝纫机机头的装配技术要求⑴准备装配用的零件、机壳等均应已清洗干净，各配合表面在装配时要添加润滑油。
⑵装配顺序应按照实验步骤进行，每个零件安装后应进行检查，合格后再装下一个零件。
⑶在装配上轴时，应注意拧紧挑线凸轮螺钉，上轮套筒端面与机壳后端面的间隙应在0.04 mm左右。
⑷在装配针杆、机针与摆梭时应保证：①机针在最低位置回升到与摆梭尖相遇时，机针过线孔应低于摆梭尖2～2.5mm。
②机针降到最低，摆梭尖与机针距离为2～2.8mm。
③针距扳手在最低位，针杆升至最高点，针板的中间方槽端面与送布牙中齿相距0.5～1mm。
④机针与摆梭托平面间隙最小不能碰针，最大不超过0.17mm。
⑤机针与摆梭尖平面间隙最小不能碰针，最大不超过0.11mm。
⑥摆梭床与摆梭接触间隙应在0.35～0.55mm之间。
⑸在装配送布凸轮送布牙与送布摆轴时，应保证：①送布凸轮螺钉中心与上轴曲柄中线夹角约成280～300。
②送布牙在针杆处于最高位时，牙面露出针板平面0.4～0.9mm。
⑹在装配压脚时，应保证压脚掌底距针板平面约6.5mm。
⑺将装配好的机头装在台板上，接上传动带后踏动缝纫机应无不正常的噪声或撞击声。
⑻装上面线与底线（梭心套），按使用说明书进行试缝，应不出现断线、浮线、跳针、起皱等缺陷。
针距调节机构应能起作用。
2.缝纫机机头的拆卸注意事项⑴实验场所应保持清洁、安静。
机壳等较大的零件摆放要稳妥，以防止跌落损坏或伤脚。
电动缝纫机的结构与功能
电动缝纫机的结构与功能
结构：
1. 机头，电动缝纫机的核心部分，包括主轴、电机、控制面板等，负责提供动力和控制缝纫机的运行。
2. 针杆，连接机头和缝纫针的部分，通过机头的驱动使得缝纫
针做上下运动，完成缝纫动作。
3. 缝纫针，负责在织物上穿针引线，完成缝纫的基本动作。
4. 针板和针板盖，支撑织物，使得缝纫针在织物上运动时不会
受到阻碍。
5. 压脚，用于固定织物，使得织物在缝纫过程中不会移动。
功能：
1. 直线缝，电动缝纫机可以完成各种织物的直线缝，包括衣服、床上用品等。
2. 花样缝，通过不同的缝纫程序和花样板，可以完成各种漂亮的花样缝。
3. 贴边缝，可以通过特定的配件完成织物的贴边缝，使得缝纫更加美观。
4. 蕾丝缝，通过特殊的蕾丝缝配件，可以完成蕾丝边的缝制。
5. 弹性缝，可以通过电动缝纫机的弹性缝功能完成伸缩性很强的织物的缝制。
总的来说，电动缝纫机的结构复杂而精致，功能强大而多样，能够满足各种缝纫需求，是现代家庭和工业生产中不可或缺的重要设备。

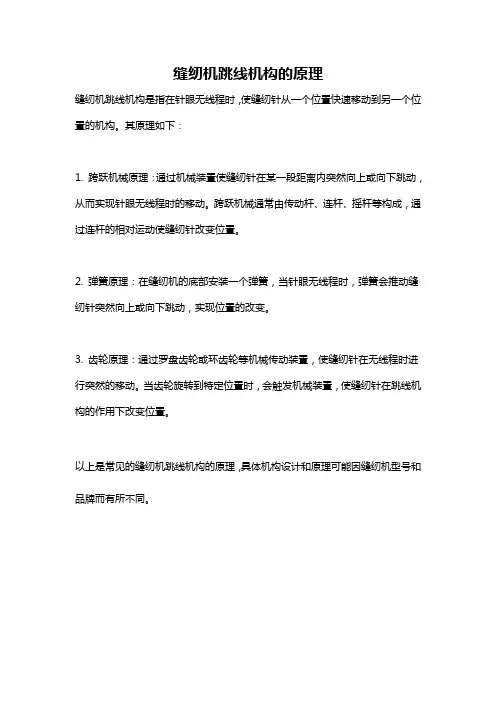

缝纫机跳线机构的原理
缝纫机跳线机构的原理
缝纫机跳线机构是指在针眼无线程时，使缝纫针从一个位置快速移动到另一个位置的机构。
其原理如下：
1. 跨跃机械原理：通过机械装置使缝纫针在某一段距离内突然向上或向下跳动，从而实现针眼无线程时的移动。
跨跃机械通常由传动杆、连杆、摇杆等构成，通过连杆的相对运动使缝纫针改变位置。
2. 弹簧原理：在缝纫机的底部安装一个弹簧，当针眼无线程时，弹簧会推动缝纫针突然向上或向下跳动，实现位置的改变。
3. 齿轮原理：通过罗盘齿轮或环齿轮等机械传动装置，使缝纫针在无线程时进行突然的移动。
当齿轮旋转到特定位置时，会触发机械装置，使缝纫针在跳线机构的作用下改变位置。
以上是常见的缝纫机跳线机构的原理，具体机构设计和原理可能因缝纫机型号和品牌而有所不同。
缝纫机脚踏机构
缝纫机脚踏机构简介缝纫机脚踏机构是缝纫机的重要组成部分之一。
它通过脚踏操作，将动力传递给缝纫机主轴，从而实现布料的缝合。
脚踏机构能够提供稳定而高效的动力，使缝纫机操作更加方便灵活。
本文将介绍脚踏机构的组成部分、工作原理以及常见问题及解决方法。
组成部分脚踏机构主要由以下几个部分组成：1.脚踏板：脚踏板是脚踏机构的控制部分，由可踩踏的板材构成，用来控制缝纫机的启停和速度调节。
2.脚踏杆：脚踏杆连接脚踏板和脚踏轴，通过脚踏杆的上下运动来控制缝纫机的主轴的转动。
3.脚踏轴：脚踏轴与脚踏杆相连，是缝纫机脚踏机构的核心部分，将脚踏杆上下的运动转化为主轴的旋转。
4.主轴：主轴是缝纫机上的一个旋转部件，通过脚踏机构的控制，使其旋转，带动针头进行缝合。
工作原理1.脚踏板控制：操作者通过踩踏脚踏板来启动和停止缝纫机的运行。
踩下脚踏板，脚踏杆向下运动，将脚踏轴向下推动，主轴开始旋转，缝纫机开始工作。
松开脚踏板，脚踏杆向上运动，主轴停止旋转，缝纫机停止工作。
2.速度调节：脚踏机构还可以通过控制脚踏板的踩踏力度来调节缝纫机的工作速度。
踩踏力度越大，主轴旋转速度越快，缝纫机工作速度越快。
反之，踩踏力度越小，主轴旋转速度越慢，缝纫机工作速度越慢。
3.传动原理：脚踏机构通过脚踏轴和主轴之间的齿轮传动来实现动力传递。
当脚踏轴向下推动时，齿轮传动将动力传递给主轴，使其旋转。
当脚踏轴向上运动时，齿轮传动断开，主轴停止旋转。
常见问题及解决方法问题一：脚踏板无法启动缝纫机解决方法： 1. 检查脚踏机构是否连接正常，确保脚踏杆与脚踏轴连接紧固。
2. 检查脚踏机构的齿轮传动部分是否损坏或卡住，如果有问题，应及时修理或更换。
问题二：脚踏机构工作不稳定解决方法： 1. 检查脚踏机构的齿轮传动部分是否有松动或磨损，如有需要进行修理或更换。
2. 检查脚踏机构的润滑情况，需要定期给脚踏机构添加润滑油，保持机构的正常运转。
问题三：脚踏机构速度调节不灵敏解决方法： 1. 检查脚踏机构的速度调节装置是否损坏或堵塞，如果有问题，需要进行清洁或更换。
缝纫机结构原理和分类
缝纫机结构原理和分类缝纫机是一种使用针和线将两片或多片布料合并在一起的机器。
它是一个广泛使用的家用和工业工具，通过自动或手动操作来完成缝合任务。
缝纫机的结构原理和分类对于学习和了解其工作原理和性能非常重要。
一、缝纫机的结构原理1.基本结构组成缝纫机的基本结构是由运动系统、缝纫系统和控制系统组成。
(1)运动系统：包括主动装置和输送装置。
主动装置是通过电机驱动主动轴，使机械部件进行相应的运动。
输送装置是将布料顺序输送给缝纫机的一组部件。
(2)缝纫系统：包括针杆机构、针板、针盘、线轴架、线轮、针返、张力剂、针眼、卸线装置等。
(3)控制系统：由脚踏板和开关组成，用于控制运动系统和缝纫系统的开关。
2.工作原理缝纫机的工作原理是通过针和线的运动来完成布料的连续缝合。
在缝纫过程中，缝纫机通过多个动态的工作部件协同工作。
(1)针杆机构：是缝纫机的主要部件之一，它通过上下运动将针移动到布料上方或穿过布料。
(2)线轴架和线轮：是用于储存线和提供供给线的设备。
(3)针板和针盘：固定在机头的部件，支撑布料并保证针头的顺利通过布料。
(4)张力剂：通过调整线的张力，保证缝纫线的平稳运动和缝合效果。
(5)针返：用于调整针的位置和控制线的活动范围。
3.工作过程缝纫机的工作过程一般包括以下几个步骤：(1)将待缝合的布料放置在缝纫机的工作台上。
(2)用手或脚踏板调整机器，使针杆机构将针引入布料。
(3)通过活动的线轮和线轴架将缝纫线引至针眼。
(4)调整张力剂的松紧度，使线的张力保持适当。
(5)通过脚踏板或控制开关启动机器，使针和线进行随机的上下运动，完成缝合任务。
(6)关闭机器，完成缝纫任务。
二、缝纫机的分类1.按用途分类(1)家用缝纫机：主要用于家庭缝纫、改衣和针脚修饰等小型缝制工作。
(2)工业缝纫机：用于大规模生产和高效缝制工作。
工业缝纫机一般具有较高的速度和耐久性。
2.按结构分类(1)平车缝纫机：也称为平缝机，是最基本的缝纫机类型。
工业缝纫机的四大主要机构！-维修技术-中国缝纫机维修技术讨论及缝配信息交流-P...
工业缝纫机的四大主要机构！-维修技术-中国缝纫机维修技术讨论及缝配信息交流-P...
在服装加工过程中，平缝机承担着拼，合，钩，钉，绱，纳，扎等多种工序任务．和其他特种缝纫机比较，平缝机用途广泛，使用灵活，结构简单，维修方便．在服装生产中，它的数量最多．
任何一台缝纫机，不管它的机构多么复杂，精密，只要是用针和线对缝料进行缝纫，就离不开四大基本机构（一．针杆机构．二．钩线机构．三．挑线机构．四．压送料机构．）的联合运动．所以，研究平缝机是了解和掌握其他缝纫设备的基础．对初学者来说是必须要知道的基本原理！
一般地说，工业平缝机包括机头，工作台，机架及电机四部分．机头部分由皮带轮，上轴，竖轴，下轴，抬牙轴，送布轴，针杆，压脚杆，抬压脚杠杆，送布牙，针距调节旋柄，倒送手柄等部件组成．要大概了解一台缝纫机的性能，应该了解其主要技术规格，缝纫速度，最大针距，针杆行程，压脚提升量，缝厚，使用机针，使用缝线，电机功率等．电子平缝机有电子控制装备（电脑）和马达（现在已经普遍使用伺服马达）．在电脑操纵下，机器能做到断线自动停车，自动切断底面线，自动调节工作速度，自动抬压脚，自动倒缝等功能．。
缝纫设备的成缝机构【缝纫机技术指南】
缝纫设备的成缝机构缝纫机是服装生产的主要设备，虽然有各种不同种类的缝纫机，但是都是由机针、旋梭、挑线、送布四大成缝机构组成的。
在电动机传动缝纫机主轴的统一控制下，四大成缝机构相互配合运动，形成各种线迹。
缝纫机四大成缝机构的工作原理和作用如下：1）针机构机针装于缝纫机针杆上，绝大部分的缝纫设备的针杆是沿着上下方向运动的，也有部分针杆以一定的倾斜角度或沿着水平方向往复运动。
在主轴运动时，因曲柄滑块机构的传动，使针杆沿着规定的方向进行往复运动，机针在针杆的带动下不断穿刺面料，将上线送过面料，并在面料的下方形成线圈。
主轴每转一圈，针杆往复运动一次，机针对面料进行一次穿刺。
2）挑线机构机针将上线送过布料后，缝线暂时保持松弛状态，并形成线圈后以一定的方式与地线交织。
当上下缝线完成交织以后，为了形成有规律、有牢度、美观的线迹，又需要将上线拉紧，因此上线的工作状态是时松时紧的，挑线机构的作用就是做到满足上线这种时紧时松的要求，使缝纫机工作正常。
挑线机构的另外一项功能就是为下一个缝纫循环准备适量的缝线。
挑线机构的主要机件是挑线杆，它由主轴通过凸轮或连杆机构进行传动，主轴每转一周，挑线杆上下往复一次，完成一次挑线的循环动作。
3）旋梭机构旋梭在缝制过程中以一定的规律进行旋转运动，机构的主要部件是梭钩。
在旋梭的过程中，到达面料下方的上线线圈在梭钩的带动下与梭子中的底线相互缠绕，形成上下缝线的交织。
旋梭机构由主轴通过齿轮或连杆机构进行传动，根据旋转的规律不同，旋梭的形式分半周旋转的摆梭和整周旋转的旋梭两种。
半周旋梭式的摆梭在缝制过程中转动角度为180°后再反转回到原来的位置，主轴每转1周，旋梭往返旋转1次；整周旋转式的旋梭在缝制过程中作连续360°的回转，主轴每转1周，旋梭旋转2周（720°）。
4）送布机构送布机构的主要功能就是将缝制的布料进行移动，以形成所需要的线迹。
不同的缝纫设备具有不同的送布机构形式和种类，目前最常用的是下送式牙送布机构。
缝纫机的机构分类
1、挑线机构take－up mechanisms缝纫机在缝纫时，在形成线迹的过程中，起着输送、回收针线并收紧线迹作用的机构。
其分类为：凸轮挑线机构。
由凸轮带动挑线杆运动的机构。
连杆挑线机构：由四连杆机构带动挑线杆运动的机构。
挑线杆是四连杆机构的连杆。
滑杆挑线机构：由曲柄滑杆机构带动挑线杆运动的机构。
挑线杆是四连杆机构的导杆。
旋转挑线机构：由一个或两个装有挑线销的园盘或其它形状的构件，以旋转运动进行挑线运动的机构。
针杆挑线机构：由固接针杆上的过线或夹线装置，或直接固装于针杆的挑线杆的机构。
2、送料机构feeding mechanisms缝纫机在缝纫时，进行递送缝料的机构。
其分类为：顺向送料机构：离开操作者的方向的送料。
倒向送料机构：向操作者的方向的送料。
横向送料机构：沿着操作者的左，右方向的送料。
下送料机构：由压紧杆机构的压脚压紧缝料，并由送料机构的下送料牙在缝料的背面推送缝料的机构，是缝纫机中最基本的送料形式。
上送料机构：由交替压紧杆机构的上送料压脚在缝料的顶面推送缝料的机构。
针送料机构：机针刺入缝料后由于针杆机构的摆动，和下送料机构的下送料牙一起推送缝料的机构。
上、下复合进料机构：由可摆动的上送料压脚和下送料牙同时作用于缝料的顶面和背面一起推送缝料的机构。
上、针复合送料机构：由上送料压脚与刺入缝料的机针同时作用于缝料一起推送缝料的机构。
针、下复合送料机构：由刺入缝料的机针与送料牙同时作用于缝料一起推送缝料的机构。
上、针、下综合送料机构：由上送料压脚和在机针刺入缝料时与下送料牙同时作用于缝料的顶面和背面一起推送缝料的机构。
差动送料机构：由前、后两个送料牙各自独立的送料的机构，这种机构可以单独调节前、后两个送料牙的送料速度及送料距，使缝料皱缩或拉伸。
滚轮送料机构：由上面的滚轮压紧缝料的顶面，由驱动机构传动下面的送料滚轮在缝料的背面推进缝料。
3、勾线机构thread hooking mechanisms缝纫机在缝纫时，由机针带引缝线穿过缝料形成的线环后，一个勾住这个线环使之形成线迹的机构。
