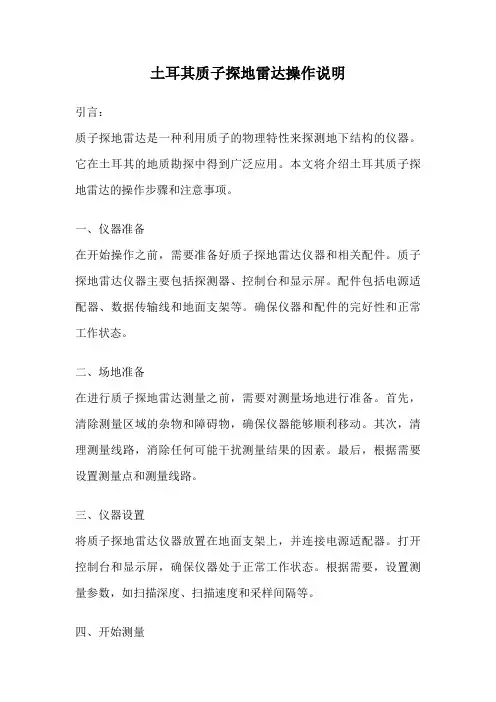

土耳其质子探地雷达操作说明
土耳其质子探地雷达操作说明引言：质子探地雷达是一种利用质子的物理特性来探测地下结构的仪器。
它在土耳其的地质勘探中得到广泛应用。
本文将介绍土耳其质子探地雷达的操作步骤和注意事项。
一、仪器准备在开始操作之前，需要准备好质子探地雷达仪器和相关配件。
质子探地雷达仪器主要包括探测器、控制台和显示屏。
配件包括电源适配器、数据传输线和地面支架等。
确保仪器和配件的完好性和正常工作状态。
二、场地准备在进行质子探地雷达测量之前，需要对测量场地进行准备。
首先，清除测量区域的杂物和障碍物，确保仪器能够顺利移动。
其次，清理测量线路，消除任何可能干扰测量结果的因素。
最后，根据需要设置测量点和测量线路。
三、仪器设置将质子探地雷达仪器放置在地面支架上，并连接电源适配器。
打开控制台和显示屏，确保仪器处于正常工作状态。
根据需要，设置测量参数，如扫描深度、扫描速度和采样间隔等。
四、开始测量在一切准备就绪后，可以开始进行质子探地雷达测量了。
操作人员需按照测量线路逐步移动仪器，确保测量点的覆盖率。
在每个测量点停留一段时间，待仪器完成数据采集和处理。
在移动过程中，要注意避免突然停止或快速转向，以免影响测量结果的准确性。
五、数据处理质子探地雷达测量完成后，需要对采集到的数据进行处理和分析。
将数据传输到计算机上，并使用专业的数据处理软件进行处理。
根据需要，可以进行数据滤波、剖面分析和三维重建等操作，以获得更详细和准确的地下结构信息。
六、结果解读处理完数据后，可以对结果进行解读和分析。
根据质子探地雷达测量原理，可以判断地下结构的类型和特征。
例如，地下水、岩石和土壤等的存在可以通过数据分析得出。
根据需要，可以生成报告或图像，以便进一步研究和决策。
七、注意事项在进行质子探地雷达测量时，需要注意以下事项：1. 避免在高温、潮湿或雨天等不利环境条件下进行测量，以免影响仪器和数据的稳定性。
2. 在测量过程中，避免与金属物体接触，以免产生干扰信号。
3. 定期对仪器进行维护和校准，保持其正常工作状态。
LS 系列激光雷达 - 测量 D2 型 使用说明书
LS 系列激光雷达-测量D2型使用说明书（2022年8月）（图片仅供参考，以实物为准）山东科力光电技术有限公司⏹指令和标准LS 系列激光雷达（简称LS）符合下列标准的要求 欧盟指令EMC指令2014/108/EC国际标准EMI：EN61326-1：2013EN55011：2009+A1:2010EMS：EN61326-1：2013EN61000-4-2：2009EN61000-4-3：2006+A1:2009+A2:2010EN61000-4-4：2004+A1:2010EN61000-4-6：2009EN61000-4-8：2010EN61000-4-11：2004GB标准GB 4028⏹安全注意事项以下安全警示标志，用以警告潜在的人身伤害危险，请务必遵从所有带有此标志的安全信息，以避免可能的伤害。
注意这是关键信息提示标志。
警告⏹安全使用注意事项注意在使用LS前，仔细阅读本说明书，了解安装、操作及设置的程⏹应用场合LS 适用于移动机器人区域检测和导航，典型应用为仓储机器人和服务机器人。
LS 的检测对象必须符合以下条件：1)仅能够检测能力范围内的物体。
2)LS 无法检测透明、半透明的物体。
请勿将LS 安装在下列类型的环境中：1)本说明书所规定的环境（温度、湿度、干涉光、冲击振动等）范围之外的地方。
2)有易燃、易爆性气体的地方。
3)有浓烟、微粒、腐蚀性化学剂等物质的地方。
4)可能会对LS 产生强光干扰(如直射光)的地方。
1、工作原理LS 基于脉冲激光测距原理，通过旋转扫描实现角度270°、半径10m@70％反射率的二维区域检测。
2、外观信息和指示标识多种状态并存时，3、系统编号扫描角度270°安装方式：水平/垂直/防护罩安装可选，代号分别为SZ/CZ/FZ 。
4、传输线传输线结构见下图，线长1m，接口为自由线芯，接线柱压接。
5、技术参数注意请务必将USB接口上黑色的密封盖压紧盖好，防止水汽、灰尘等进入光学窗口指示灯标签USB 接口铭牌（底部）6、测量数据7、串口参数波特率配置，默认460800；详细通信协议见《科力串口通信协议.xlsx》。
雷达操作说明
JMA-9000系列雷达操作说明M.V JI MAYBRIL旋钮:亮度调节（开机前及关机前请确认保持此旋钮在最小位置即左旋到底）TUNE旋钮:调谐控制(本船通常自动调谐此旋钮不使用) （开机前及关机前请确认保持此旋钮在最小位置即左旋到底）RAIN旋钮：雨雪抑制（开机前及关机前请确认保持此旋钮在最小位置即左旋到底）SEA旋钮：海浪抑制（开机前及关机前请确认保持此旋钮在最小位置即左旋到底）GAIN旋钮：接收机增益控制（开机前及关机前请确认保持此旋钮在最小位置即左旋到底）POWER ON按钮：开机按钮（开机状态为红色，关机状态为绿色）TX/STBY 按钮：发射及待机开关（POWER ON开机后预热三分钟后方可启动此按钮发射）OFF-OFF 按钮：关机按钮（请确保5个旋钮GAIN,SEA,RAIN,TUNE,BRIL均在最小位置，并按下TX/STBY 键停止发射后方可同时按下此两键关机）PANEL按钮：操作面板亮度调节（每按动一次亮度会逐渐增加，达到最大后再按动将减弱）BRILLIANCE 亮度调节下的按键VIDEO按键：显示器画面亮度调节RANGE/RINGS 按键:固定距标圈亮度调谐VRM 按键：活动距标圈亮度调节EBL PI 按键：电子方位线及平行尺线亮度调节ARPA MARK 按键：APRA被捕捉物标标记亮度调节PI 按键：可调平行尺线，按动后在左侧显示窗口MODE选项中选择ON 即出现可调活动平行尺TEST 按键：显示器功能测试按开关OWN TRACK 按键：本船尾迹显示开关MARK按键：可用来制作标记MARK CLR 按键：消除 MARK按键制作的标记TUNE 按键：自动/手动调谐按键RAIN 按键：自动雨雪抑制SEA 按键：自动海浪抑制EBL 旋钮：电子方位线旋动调节EBL1/EBL2 按键：电子方位线 RANGE RINGS 按键：固定距标圈 VRM1/VRM2 按键：活动距标圈AZI MODE按键：显示模式PULSE LENGTH按键：脉冲长度调节HL OFF 按键：隐藏船首线ALARM ACK 按键：报警鸣声消除OFF CENTER按键：偏心显示RANGE +-按键：量程选择TM/RM按键：真运动，相对运动转换 TM RESET 按键：在真运动模式下，使本船位置回到起始点TRAILS 按键：显示它船尾迹GUARD ZONE按键：设定警戒圈 PAST POSN按键：过往位置时间间隔选择VECT TIME 按键：延迟时间设定 TRUE REL按键：真运动模式，相对运动模式转换MANUAL按键：手动捕捉物标 AUTO 按键：自动捕捉物标 CANCEL 按键：取消捕捉的物标TGT DATA 按键：读取被捕捉物标的数据MENU 按键：菜单选择WAY POINT 调出：MENU—7 SUB MENU—3 NAV INFO—1 WPT ON/OFF--ENTER 标记位置（如锚位）：MENU—7 SUB MENU—3 NAV INFO—3 NAV/MAP-5 EDIT-2 MAKE—ENTER。
RCU-014 雷达操作说明
RCU雷达操作
1、开启雷达
电源键位于控制面板的左上角。
打开电源盖、按下打开电源。
再次按下关闭电源。
电源开启后30秒屏幕显示方位圈、电子计数器，计数器倒计时3分钟磁控管预热时间。
计数器时间归零，屏幕中央显示“待机”，表示雷达已准备发射。
在待机的情况下，标志、距标圈、海图登将不显示。
2、打开发射器
在电源打开、磁控管预热后，ST-BY显示在屏幕中间，表示已准备发射。
按准备键或用鼠标选择屏幕左下角的发射准备框打开雷达。
3、雷达显示
雷达的设定（量程、脉冲长度、亮度、活动距标圈、电子方位线、菜单选项等）为上次关机时的设定。
注：○1ST-BY键联系雷达待机和发射两种状态。
待机状态下天线不转动、在发射状态下转动，磁控管的使用时间影响输出功率的大小，因此前来建议在雷达长时间不使用的情况下键雷达设于待机状态。
○2如果雷达仍在使用，磁控管仍然预热，可以无需等待3分钟。
如果误关机，又马上要开机，请在10秒内马上打开电源。
雷达使用手册
道闸雷达安装调试手册目录一、前言 (3)二、产品概述 (3)三、雷达技术参数 (4)四、雷达安装规范 (5)五、接线定义 (5)六、雷达参数设置 (8)七、调试 (9)八、注意事项 (11)九、保修 (12)一、前言本手册适用于触发和防砸道闸雷达，以下将描述道闸雷达的安装、参数设置、调试以及注意事项，指导您正确安装和使用道闸雷达。
本雷达采用当今集成度最高的24G雷达单芯片收发方案，具有技术含量高、专业强的特性，使用前请仔细阅读产品安装调试手册。
二、产品概述2.1、工作原理道闸雷达是采用24-24.5GHz可调连续波（FMCW）和高速数字信号处理技术，通过计算接收的回波频率与发射频率之间的频率差来计算目标距离，经逻辑运算后执行外部控制和数据传输。
2.2雷达特点与应用▲本产品工作于24-24.5GHz频域区间，全天侯，不受任何气候环境的影响。
▲可完全替代“车辆检测器”，实现关闸和防砸功能，省掉了繁琐的切地感线圈工序。
降低人工成本。
▲可检测人体，或人体以上大小的非金属物体，可确保人员和物资在闸机下方的安全通行。
▲可用于触发检测，如触发摄像机抓拍。
▲可用于警戒区域报警触发器用。
▲有流量记录功能，断电不丢失数据。
2.3雷达天线HFSS仿真效果从上图可看出，要获得更窄的波束，可将雷达横向安装三、雷达技术参数1、输入电压：DC12V 150mA2、工作频率：24-24.5GHz3、调制模式：FMCW4、发射功率：10-15dBm5、波束与闸杆夹角：宽波＜15°、窄波＜12°6、检测距离：1-6米，±0.2米。
7、通讯方式：RS485 、波特率1152008、工作温度：-40℃~+85℃9、防护等级：IP6710、外型尺寸(长*宽*厚) 131mm*106mm*28.5mm四、雷达安装规范4.1触发雷达和防砸雷达均应垂直于车道方向安装，防砸雷达安装在自动闸杆下方的箱体上，触发雷达安装在雷达安装专用支架上，雷达中心距地面最佳高度为0.6m。
furuno雷达说明书1.2
最初，雷达会沿用先前使用的量程和脉冲长度。
而其它设置（例如亮度水平、VRM、EBL 和菜单选项的选择）也会使用先前的设置。
[STBY/TX] 键（或 TX STBY 方框）在雷达的 STBY（待机）和 TRANSMIT（发射）状态之间来回切换。
在待机状态中，天线停转；在发射状态中，天线转动。
磁控管会随时间推移逐渐老化，导致输出功率降低。
强烈建议在雷达闲置时将其设置为待机，以延长使用寿命。
快速启动如果雷达刚刚使用过且发射管（磁控管）依然温热，您可以直接将雷达切换到TRANSMIT（发射）状态而无需进行三分钟的预热。
如果由于操作失误或类似原因导致 [PO WER] 开关关闭，您应该在断电后的 10 秒钟之内打开 [PO WER]开关以快速地重新启动雷达。
回波区域非 IMO雷达的回波显示区域可以使用三种配置：圆形、矩形和全屏。
您可以使用 ECHO（回波）菜单上的 7 ECHO AREA（7 回波区域）选择配置。
1-21.3 控制单元有两种控制单元：控制单元 RCU-014（完全键盘）和控制单元 RCU-105（掌上控制单元 RCU-014（完全键盘）控制单元 RCU-015（掌上控制）1-3控制说明1-41-51.4 主菜单从完全键盘或者操纵跟踪球，您可以进入 MAIN （主）菜单。
后面的章节中只给出使用跟踪球的菜单操作步骤。
操纵键盘的主菜单操作1. 按 [MENU] 键。
MAIN （主）菜单显示在屏幕右边的文本区域。
MAIN 菜单2. 按与您想要打开的菜单对应的数字键。
例如，按 [2] 键打开 MARK （标记）菜单。
MARK 菜单3. 按与您想要设置的项目对应的数字键。
4. 连续按步骤 3 中的同一数字键，选择合适的选项，然后按 [ENTER MARK]（输入标记）键确认您的选择。
5. 按 [MENU] 键关闭菜单。
操纵跟踪球的主菜单操作1. 转动跟踪球，在屏幕右边选择 MENU（菜单）方框。
右下角的导视框（参阅下一页底部关于位置的例图）现在显示“DISP MAIN MENU”（显示主菜单）。
IDS雷达操作
1、连接仪器。
包括主机和天线的连接。
40M天线接收和发射天线中心间距约80CM。
2、打开雷达主机电源和电脑，更改电脑IP后（如果更换新的电脑，须将IP改为192.168.200.XX），打开K2采集软件。
3、待软件检测通过后，先选择驱动程序（40M和600M有轮，今天新建了一个600M，光格栅为1CM的驱动程序），然后选择增益方式（40M增益的时候选择自动，增益完后改为手动；600M有轮的时候选择测距轮，无轮的时候选择自动，增益次数选择5），接着可进行增益（当测量一定距离后，系统自动完成增益，600M也可手动取消）。
在选择驱动程序时，可对时窗值进行调整（40M时默认为600NS，最好改为800NS；600M时默认为100NS，可根据检测需要改为60NS，即可量测最大深度为3M）。
采集文件的建立参考说明文档。
4、移动天线进行扫描。
40M天线的测线布置按照井字布置，在掌子面位置水平布置两条，竖直2-3条，并记录每天测线起点距离顶部和边墙的位置（2天线的中心），对每天测线进行编号，并在记录本上对测线进行文字和图形的描述。
40M天线开始扫描时，先用打点器打第一次点，然后天线每移动一段距离（尽量控制每次的移动距离一致，并且该值不能太大，避免采集数据太少）后暂停，进行打点，然后再移动。
600M天线移动时，在采集软件中应进行用户标记（位置标记因存在漂移值的设定，一般不用。
当遇到障碍物时，可将测距轮手动旋转一段距离后，将天线跳过障碍物再进行扫描。
）每次扫描时应在设定的起点位置前端10CM左右处开始移动天线，等到达设定位置处便进行第一次标记。
5、扫描完成后，对数据文件进行保存。
（避免600M天线来回移动）6、采集数据完成后，退出软件，拔掉雷达主机电源插头。
7、对采集文件进行处理。
8、打开GWIN2处理软件。
a 打开采集文件,并读取数据。
b 设置图形参数。
深度（40M为32M，34M，此深度受时窗值设置的最深距离值影响，当此值大于时窗参数值时，处理数据为时窗参数值，600M时为默认4米。
大华 I79G 出入口防砸雷达 使用说明书
79G出入口防砸雷达使用说明书V1.0.1 浙江大华技术股份有限公司前言适用型号DH-ITSJC-2204-DC12符号约定在本文档中可能出现下列标识，代表的含义如下。
标识说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
修订记录版本号修订内容发布日期V1.0.1 增加“雷达APP调试”说明。
2020.12V1.0.0 首次发布。
2020.06使用安全须知下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。
使用要求●请勿将设备放置和安装在阳光直射的地方或发热设备附近。
●请勿将设备安装在潮湿、有灰尘或煤烟的场所。
●请保持设备的水平安装，或将设备安装在稳定场所，注意防止本产品坠落。
●请勿将液体滴到或溅到设备上，并确保设备上没有放置装满液体的物品，防止液体流入设备。
●请将设备安装在通风良好的场所，切勿堵塞设备的通风口。
●仅可在额定输入输出范围内使用设备。
●请勿随意拆卸设备。
●请在允许的湿度和温度范围内运输、使用和存储设备。
电源要求●请务必按照要求使用电池，否则可能导致电池起火、爆炸或燃烧的危险！●更换电池时只能使用同样类型的电池！●产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用！●请务必使用设备标配的电源适配器，否则引起的人员伤害或设备损害由使用方自己承担。
●请使用满足SELV（安全超低电压）要求的电源，并按照GB8898（IEC60065）或GB4943.1（IEC60950-1符合Limited Power Source（受限制电源））的额定电压供电，具体供电要求以设备标签为准。
机器人激光雷达的说明书
机器人激光雷达的说明书注意：本说明书仅适用于机器人激光雷达，以下将详细介绍该产品的使用方法、功能特点以及技术参数，请仔细阅读并按照说明进行操作。
一、产品简介机器人激光雷达是一种用于环境感知的传感器设备。
利用激光束扫描环境，通过测量反射光的时间差来判断物体的位置和尺寸，从而实现机器人的导航和环境感知。
本产品采用先进的激光雷达技术，具备高精度、全方位感知、快速响应等特点，可广泛应用于自动驾驶、智能巡检、安防监控等领域。
二、使用方法1. 连接与安装将机器人激光雷达与机器人主控系统进行连接，确保连接稳定可靠。
安装时请注意避免遮挡和干扰物，以保证激光雷达的正常工作。
在安装过程中，请确保设备处于关闭状态。
2. 开机与校准连接电源后，按下电源按钮，机器人激光雷达将开始启动。
启动过程需要进行校准，确保设备准确无误。
完成校准后，激光雷达将自动进入工作状态。
3. 功能选择与设置机器人激光雷达可根据不同需求进行相关功能的选择与设置。
用户可以通过主控系统进行参数调整，如扫描频率、扫描角度、测量范围等，以适应不同应用场景的需求。
4. 数据获取与处理机器人激光雷达会实时获取环境信息，并将数据传输至机器人主控系统。
用户可以通过系统界面对获取的数据进行处理和分析，以实现机器人的智能决策和导航。
5. 注意事项（1）在使用机器人激光雷达时，请确保环境光线适中，以免影响激光雷达的测量精度。
（2）请注意避免将激光束直接照射至人眼或其他易受损物体，以防造成安全隐患。
（3）使用过程中请保持设备干燥、清洁，并避免发生碰撞和摔落等情况，以保证设备的正常运行和寿命。
（4）如需进行维修和更换部件，请联系售后服务中心或专业人员进行操作。
三、功能特点1. 高精度测量机器人激光雷达采用精密的激光测距技术，能够实现毫米级的测量精度，准确感知环境中物体的位置和尺寸。
2. 全方位感知设备具备360度全方位的感知能力，可以同时感知和跟踪多个物体，实现快速且准确的环境感知。
CW、E系列雷达使用说明书
基本说明
CW 系列雷达彩色显示器参数表
尺寸
C90W
C120W
C140W
重量
C90W
C120W
C140W
安装方式
电源
环境： 温度 湿度 显示面板 分辨率 C90W
C120W C140W 可显示窗口
亮度 白天/夜晚模式 语言 系统警报类型
317x197x156mm（不包括支架，下同） 380x245x156mm 424x277x156mm 3.85kg 4.76kg 5.58kg 支架安装或嵌入控制台安装（详见安装手 册） 输入电压 10.7-32v DC（直流） 正负极安全绝缘 最大功耗： C90W 19W C120W 22W C140W 32W 外部安装要求防水等级 CFR46 -10°C 至+50°C 最高 95%，在 35°C 不结露 彩色 TFT LCD 800 x 480 像素（WVGA） 1280 x 800 像素（WXGA） 1280 x 800 像素（WXGA） 海图、雷达、渔探、CDI（航向监控显示）、 AIS（船舶自动识别系统）、发动机仪表 64 级调节 可选择屏幕亮暗以适应当时环境 可选取中文、美式英语、英式英语等 报警时钟、锚状态、抵港、深水、MOB、脱 离航线、浅滩、温度、定时
菜单系统选项粗体加黑字体为默认值方位模式纬度经度tdstd设置变化模拟器关闭打开自动演示功能方位模式真方位磁方位mob数据模式航位推测法位置变化航向自动手动手动变化范围030ew语言英式英语美式英语法语德语等扩展字符关闭打开设置复位将所有系统设置选项设置为工厂默认值设置及数据复位将系统复位包括鱼探仪但dsm不会系统复位日期时间设置见下面子菜单单位设置见下面子菜单系统连接见下面子菜单菜单系统选项粗体加黑字体为默认值日期格式时间格式12小时制24小时制当地时差utc时间13小时菜单系统选项粗体加黑字体为默认值距离单位海里英里千米速度单位英里千米深度单位英尺温度单位华氏度摄氏度菜单系统选项粗体加黑字体为默认值dsc信息显示打开关闭seatalk报警可用状态不可用隔离nmea船首数据用于防止nmea船首数据串扰进seatalk总线如使用marpa功能且有外接快速船首传感器时应关闭此功能打开关闭nmea输出设置apbbwcbwrdbtdptggagllmtwrmarmbrmcrsdrtettmvhwvlwvtgwplzda33显示器画面设置331显示器设置键调出主菜单
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ARPA雷达(JMA 9823/9833)操作说明
字体: 小中大| 打印发表于: 2007-12-24 17:06 作者: pengky 来源: 海员联盟
ARPA雷达(JMA 9823/9833)操作说明
ARPA雷达(JMA 9823/9833)操作说明
一、按下PWR键，绿灯亮，3分钟后出现STAND BY，按下TX/STBY键，雷达开始工作；再按TX/STBY可停止发射，设备在预备状态。
二、调整SEA、RAIN、GAIN和BRILL钮，选择RANGE量程，调节TURN钮至物标清晰出现在荧光屏上；SEA、RAIN和TURN分别有手动和自动，但是雨雪和海浪不能同时自动。
三、捕捉物标，按下ACQ MANUAL键，移动光标到物标上，按下左键，物标被捕捉。
最多可捕捉50个物标。
四、读取物标数据，按下TGT DATA键，将光标移动到物标上，按下左键，物标数据被读取。
五、取消物标，按下ACQ/CANCEL键，将光标移动到物标上，按下左键，物标被取消。
六、设置方位线、距离圈，按下EBL和VRM键，荧光屏出现方位线、距离圈，旋转EBL 和VRM钮，设置方位和距离。
七、按下AZI/MODE键，进行真北、真运动、相对运动等选择。
八、按下PL键改变发射脉冲宽度。
九、按下TRUE/REL、VECT/TIME键进行真矢量和相对矢量选择。
十、按下TM/RM键，进行真运动和相对运动选择。
十一、按下OFF/CENT键进行偏心显示。
十二、按下MENU键有9个子菜单，
1.IR，按下此键抑制同频干扰（如附近有SART信号应关闭此键）。
2.TGT ENH，按下此键为目标放大功能。
3.PROCESS，程序键。
4.FUNCTION，功能键。
5/ 6.EBL1/EBL2，电子方位线。
7.DATA OFF，按下此键关闭荧光屏部分数据。
8.SUB1 MENU子菜单，按下此键进入下一子菜单：
①SETTING-设置罗经、速度、日期时间等内容，此雷达关机后罗经不能跟踪，故开机后要输入罗经航向。
②LEVEL-按此键调节亮度。
③NAV/MAP-导航及转向点信息。
④TRACK-航迹设定。
⑤APRA/AIS-设定CPA、TCPA、AIS功能。
⑥PIN-设置个人信息。
⑦ISW-两部雷达互换发射机和天线。
⑧EBL MANEUVER-手动电子方位线。
⑨SUB2-此菜单调节显示器的颜色。
9.DEGAUSS-按下此键荧光屏消磁。
10.EXIT-按此键退出菜单。
十三、按下DAY/LIGHT钮可调整亮度。
十四、TRAILS钮为尾迹显示。
十五、按下GUARD ZONE键，进行警戒圈设置，点击MAKE GZ1或MAKE GZ2利用方位线和活动距离圈设置警戒圈。
警戒圈设置后，点击ACQ AUTO自动打开设置的警戒圈。
