第14章 建筑物变形观测和竣工总平面图编绘
建筑物变形观测与竣工图编绘
上一页 下一页 返回
第一节 建筑物变形观测
二、产生变形的原因
工程建筑物产生变形的原因有很多，最主要的原因有两个方 面，一是自然条件及其变化，即建筑物地基的工程地质、水 文地质、土的物理性质、大气温度和风力等因素引起。例如， 同一建筑物由于基础的地质条件不同，引起建筑物不均匀沉 降，使其发生倾斜或裂缝。二是建筑物自身的原因，即建筑 物本身的荷载、结构、形式及动载荷(如风力、振动等)的作 用。此外，勘测、设计、施工的质量及运营管理工作的不合 理也会引起建筑物的变形。
第十二章 建筑物变形观测与竣工图 编绘
第一节 建筑物变形观测 第二节 竣工总平面的编绘
第一节 建筑物变形观测
一、变形观测的特点
测定建筑物及其地基在建筑物荷重和外力作用下，随时间而 变形的工作称为变形观测。随着经济建设的不断发展，全国 各地兴建了大量的水工建筑物，工业与交通建筑物，高大建 筑物以及为开发地下资源而兴建的工程设施，安装了许多精 密机械、导轨，以及科学试验设备和设施总平面的编绘
二、竣工总平面图的编绘方法和步骤
1.准备工作 (1)决定竣工总平面图的比例尺。 (2)绘制竣工总平面图图底座标方格网。 (3)展绘控制点。 (4)展绘设计总平面图。
上一页 下一页 返回
第二节 竣工总平面的编绘
2.编绘步骤 (1)根据设计资料展点成图。 (2)根据竣工测量资料或施工检查测量资料展点成图。 (3)展绘竣工位置时的要求。
上一页 下一页 返回
第一节 建筑物变形观测
(4)位移观测可根据现场作业条件和经济因素选用视准线法、 测角交会法或方向差交会法、极坐标法、激光准直法、投点 法、测小角法、测斜法、正倒垂线法、激光位移计自动测记 法、GPS法、激光扫描法或近景摄影测量法等。 (5)各类建筑位移观测应根据《工程测量规范》(GB 50026-2007)规定及时提交相应的阶段性成果和综合成果。
测量学第13章建筑物变形观测和竣工总平面图编绘
（a）承重墙观测点 （b）基础上观测点 （c）永久性观测点
13.1沉降观测点形式
13.2.2沉降观测
精度要求及施测方法： 沉降观测是根据水准基点定期对建（构）筑物进行水准测量，测量出建筑物
上观测点的高程，计算其下沉量。观测精度要求和观测方法见表13.2。
表13.2沉降观测精度要求及观测方法
观测视线长度应小于50 m。为了提高精度，采取固定人员、固定仪器和固定 施测路线的“三固定”方法。
在B方向的偏距为
顶部中心相对底部中心的总偏距Δ 和体面斜度分别按式（13.1）和式（13.2
）求得。
图13.4圆形建筑倾斜观测
(2)倾斜仪观测法
倾斜仪有水准管式倾斜仪、气泡式倾斜仪和电子倾斜仪等。
气泡式倾斜仪由一个高灵敏度的气泡水准管e和一套精密的测微器组成（如 图13.5所示）。气泡水准管固定在架a上，a可绕c转动，a下装一弹簧片d，
程测量规范》，变形观测的等级划分及精度要求见表13.1。
表13.1变形测量的等级划分及精度要求
变形观测的内容有建（构）筑物的沉降观测、倾斜观测、水平位移观测、裂
缝观测和挠度观测等。
13.2建筑物沉降观测 建筑物沉降观测也称为垂直位移观测。
13.2.1水准基点及沉降观测点的布设
(1)水准基点的布设和要求 水准基点是垂直位移观测的基准，埋设深度至少在地下水位变化范围以下
图13.2沉降曲线
13.3建筑物倾斜观测
测定建筑物顶部相对底部或层间水平位移量，计算倾斜度、方向、速度。 13.3.1倾斜观测方法
倾斜观测可采用一般性投点法、倾斜仪观测法和激光铅垂仪法等。
(1)投点法 投点法是经纬仪的视准轴绕横轴旋转的竖直面原理将高层建筑物上的变形点
竣工总平面图编绘的方法和步骤
１ 竣工图和竣工总图的基本 内容 １ 工程竣工图的基本 内容 ． １ 凡在施工 中， 按图施工没有变更的 ， 可在新 的原施 工图上加 盖“ 竣工 图” 标志后 ， 为竣工 作 图； 无大变更 的， 可在新 的原施工图上加以修补 改充后 ， 加盖 “ 工图” 竣 标志作为竣工图 ； 变更较 多或不宜在原施工图修改 、 补充 的， 应重新绘制 与原施工 图统一图式的竣工图底图。 变更设计洽商记录的内容必须反映到竣工 图上 ， 如在图上反映确有 困难者 ， 则 须在竣 工 图中相应部位加文字说 明、 标注有关变更设计洽 商记录的编号 ， 并附该洽商记录的复印件。 ｌ 竣工总图的基本 内容 － ２ ｌ ． 总 平 面 图 ＿１ ２ 总平面图应绘 出地 面上的高层 和一般建筑 物、 构筑物 、 停车场 、 道路、 绿化树木等设施。 矩形 建（ 筑物 在对 角线 两端外墙轴线 交点处 ， 构） 应注 明二点坐标 ； 圆形建（ 筑物应注 明圆心坐标和 构） 接地处 的半径 。 所有建筑物都要注 明室内地坪标 高。 道路中线 的起终点与交点 ， 应注明标高、 坐标 及里程桩号，转弯处要注明曲线元素 专 半 角、 径、 曲线 长、 线长和矢高）路 面要注 明宽度及 切 ， 材料。 名贵树木要 注明树种并编号。此ｋ， ／ Ｎ量平 面和标高控制点的点位和有关数据 ， 均应详细注 明并附成果表 ， 以便备 用。 １ ． 、 ．２上 下水道 图。 ２ 上、 下水道图应绘出地面给水建（ 筑物和各种 构） 水处理设施 ， 如水源井 、 泵房、 水塔、 储水池 ， 地上 地下各种管径的给水管道与其附属设备， 如检查 井、 水表 、 消火栓等 。在管道的起终点与交叉点 ， 应注明坐标与标高、 管径与管材等。下水道应绘 出化粪池 、 检查井 、 雨水 口及各种排水管道等 ， 同 样都要 注明坐标 、 标高 、 管径及管材等。ｌ ． 动 －３ ２ 力管道 图。主要包括煤气管道 与热力管道 ， 均应 绘出构 筑物 、 检查井 、 管道起终点与交叉点 的坐
第十四章建筑物变形观测和竣工总平面图的编绘
沉降观测技术应提供下列成果： 1、观测点平面布置示意图 2、时间与沉降量关系曲线和时间与荷重关系曲线图 3、沉降量一览表
第三节 建筑物的倾斜观测
建筑物的倾斜通常用倾斜度i表示: i=tanα=e/h
α—倾斜角； e—建筑物上部与下部的相对位移，称为倾斜位移量； h—建筑物高度
第六节 竣工总平面图的编绘
编绘竣工总平面图的目的是为了将竣工后的现状反映到图纸 上，便于管理、使用和维修工作，也为日后工程扩建或改 建提供依据。
一、竣工总平面图的测绘内容 1、工业与民用建筑 包括房角坐标和高程，各种管线进出口

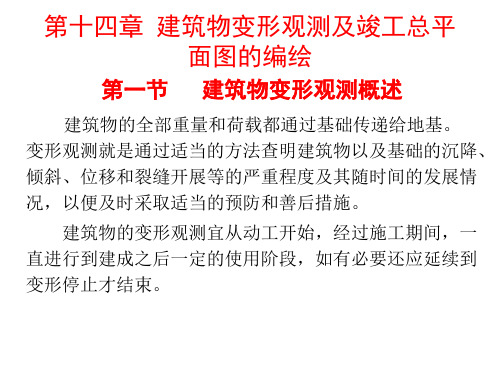

第十四章 建筑物变形观测及竣工总平 面图的编绘
第一节 建筑物变形观测概述
建筑物的全部重量和荷载都通过基础传递给地基。 变形观测就是通过适当的方法查明建筑物以及基础的沉降、 倾斜、位移和裂缝开展等的严重程度及其随时间的发展情 况，以便及时采取适当的预防和善后措施。
建筑物的变形观测宜从动工开始，经过施工期间，一 直进行到建成之后一定的使用阶段，如有必要还应延续到 变形停止才结束。
第二节 建沉降量是通过多次水准测量观测建筑物上的 观测点与水准点之间的高差变化值来确定的。要求水准点的 位置在整个变形观测期间稳定不变。布设水准点的数量要求 尽量不少于三个。 2、观测点的布设
观测点是固定在拟观测建筑物上的测量标志，观测点的 位置应保证在施工期间和建成后能顺利进行观测，观测点的 布设应能全面反映建筑物沉降的情况为原则。一般情况下观 测点应布置在沉降变化可能比较显著的地方。
第二节 建筑物的沉降观测
竣工测量与竣工总平面图的编绘及其附件
竣工测量与竣工总平面图的编绘及其附件
竣工总平面图是具有一定特点的大比例尺专用 图，一般常用1∶500的比例尺施测，有时允许用 1∶1 000或大于1∶500的比例尺来测量。总图一 般有若干附图和附件（详见11.5.4）。对于工业厂 区中的永久性建筑物和构筑物，如正规的生产车间、 仓库、办公楼、水塔、烟囱及生产设备装置等，必 须施测细部坐标及高程，并注明其结构类型。
1.2 竣工总平面图的编绘 1. 竣工总平面图编绘的内容
竣工总平面图反映场地的边界，表示出实地上现有的全部建筑 物和构筑物的平面位置及高程。它是工程项目的重要技术资料。竣 工总平面图的编绘包括室外实测和室内资料编绘两方面的内容。竣 工总平面图上应包括建筑方格网点、水准点、厂房、辅助设施、生 活福利设施、架空及地下管线、铁路等建筑物或构筑物的坐标和高 程，以及建筑场区内空地和未建区的地形。有关建筑物、构筑物的 符号应与设计图例相同，有关地形图的图例应使用国家规定的地形 图图式符号。
竣工测量与竣工总平面图的编绘及其附件
2. 竣工总平面图的编绘方法
编绘竣工总平面图 时，一般采用建筑坐标 系统。其坐标轴应与主 要建筑物平行或垂直， 图面大小主要考虑使用 与保管的方便。
竣工测量与竣工总平面图的编绘及其附件
（1）对于工业厂区，一般应从主厂区向外分幅，避免主要车间 被分幅切割，并要照顾生产系统的完整性，尽可能将其绘制在一幅图 纸上。如果线条过于密集而不醒目，则可采用分类编图，如综合竣工 总平面图、交通运输竣工总平面图和管线竣工总平面图等。
竣工测量与竣工总平面图的编绘及其附件
3. 实测竣工总平面图的编绘
由于施工的单位较多或工程多次转手，造 成竣工测量资料不全、图面不完整或与现场情 况不符时，需进行实地施测，绘出的平面图称 为实测竣工总平面图。实测竣工总平面图的编 绘方法如下：
竣工总平面图的编绘
竣工总平面图的编绘1 编绘竣工总平面图的意义工业与民用建筑工程是根据设计的总平面图进行施工。
但是，在施工过程中，可能由于设计时没有考虑到的原因而使设计的位置发生变更，因此工程的竣工位置不可能与设计位置完全一致。
此外，在工程竣工投产以后的经营过程中，为了顺利地进行维修，及时消除地下管线的故障，并考虑到将来建筑的改建或扩建准备充分的资料，一般应编绘竣工总平面图。
竣工总平面图及附属资料，也是考查和研究工程质量的依据之一。
编绘竣工总平面图，需要在施工过程中收集一切有关的资料，加以整理，及时进行编绘。
为此，在开始施工时即应有所考虑和安排。
2 编绘竣工总平面图的方法和步骤2-1 绘制前准备1．决定竣工总平面图的比例尺竣工总平面图的比例尺，应根据企业的规模大小和工程的密集程度参考下列规定：（1）小区内为1/500或1/1000；（2）小区外为1/1000~1/5000。
2．绘制竣工总平面图图底坐标方格网为了能长期保存竣工资料，竣工总平面图应采用质量较好的图纸。
聚酯薄膜是我国新近的化工产品，具有坚韧、透明、不易变形等特性，可用作图纸。
编绘竣工总平面图，首先要在图纸上精确地绘出坐标方格网。
一般使用杠规和比例尺来绘制。
坐标格网画好后，应即进行检查。
用直尺检查有关的交叉点是否在同一直线上；同时用比例直尺量出正方形的边长和对角线长，视其是否与应有的长度相等。
图廓之对角线绘制允许偏差为±1mm。
3．展绘控制点以图底上绘出的坐标方格网为依据，将施工控制网点按坐标展绘在图上。
展点对所邻近的方格而言，其允许偏差为±0.3mm。
4．展绘设计总平面图在编绘竣工总平面图之前，应根据坐标格网，先将设计总平面图的图面内容按其设计坐标，用铅笔展绘于图纸上，作为底图。
2-2 竣工总平面图的编绘1．绘制竣工总平面图的依据（1）设计总平面图、单位工程平面图、纵横断面图和设计变更资料；（2）定位测量资料、施工检查测量及竣工测量资料。
竣工总平面图的编绘
竣工总平面图的编绘一、编制竣工总平面图的目的工业与民用建筑工程是根据设计总平面图施工的。
在施工过程中，由于种种原因，使建（构）筑物竣工后的位置与原设计位置不完全一致，所以，需要编绘竣工总平面图。
编制竣工总平面图的目的一是为了全面反映竣工后的现状，二是为以后建（构）筑物的管理、维修、扩建、改建及事故处理提供依据，三是为工程验收提供依据。
竣工总平面图的编绘包括竣工测量和资料编绘两方面内容。
二、竣工测量建（构）筑物竣工验收时进行的测量工作，称为竣工测量。
在每一个单项工程完成后，必须由施工单位进行竣工测量，并提出该工程的竣工测量成果，作为编绘竣工总平面图的依据。
1．竣工测量的内容包括（1）工业厂房及一般建筑物测定各房角坐标、几何尺寸，各种管线进出口的位置和高程，室内地坪及房角标高，并附注房屋结构层数、面积和竣工时间。
（2）地下管线测定检修井、转折点、起终点的坐标，井盖、井底、沟槽和管顶等的高程，附注管道及检修井的编号、名称、管径、管材、间距、坡度和流向。
（3）架空管线测定转折点、结点、交叉点和支点的坐标，支架间距、基础面标高等。
（4）交通线路测定线路起终点、转折点和交叉点的坐标，路面、人行道、绿化带界线等。
（5）特种构筑物测定沉淀池的外形和四角坐标、圆形构筑物的中心坐标，基础面标高，构筑物的高度或深度等。
2．竣工测量的方法与特点竣工测量的基本测量方法与地形测量相似，区别在于以下几点：（1）图根控制点的密度一般竣工测量图根控制点的密度，要大于地形测量图根控制点的密度。
（2）碎部点的实测地形测量一般采用视距测量的方法，测定碎部点的平面位置和高程；而竣工测量一般采用经纬仪测角、钢尺量距的极坐标法测定碎部点的平面位置，采用水准仪或经纬仪视线水平测定碎部点的高程；亦可用全站仪进行测绘。
（3）测量精度竣工测量的测量精度，要高于地形测量的测量精度。
地形测量的测量精度要求满足图解精度，而竣工测量的测量精度一般要满足解析精度，应精确至厘米。
建筑工程测量14变形观测及竣工图
（3）测量精度 竣工测量的测量精度，要高 于地形测量的测量精度。地形测量的测量 精度要求满足图解精度，而竣工测量的测 量精度一般要满足解析精度，应精确至厘 米。 （4）测绘内容 竣工测量的内容比地形测量 的内容更丰富。竣工测量不仅测地面的地 物和地貌，还要测地下各种隐蔽工程，如 上、下水及热力管线等。
二、竣工总平面图的内容
主要内容包括： （1）控制点； （2）建筑物及其附属设施； （3）道路； （4）各类地上地下管、线的位置（转折点的 坐标）及高程； （5）相关区域内空地的地形。
设计总平面图
三、编绘竣工总平面图的依据
（1）设计总平面图，单位工程平面图，纵、横断 面图，施工图及施工说明。 （2）施工放样成果，施工检查成果及竣工测量成 果。 （3）更改设计的图纸、数据、资料（包括设计变 更通知单）。
对于没有进行设计变更的工程，用墨线 绘出的竣工位置，与按设计原图用铅笔 绘出的设计位置应重合，但其坐标及高 程数据与设计值比较可能稍有出入。 随着工程的进展，逐渐在底图上，将铅 笔线都绘成墨线。
竣工管线图：
全面反映了管线（包括给水排水、网络通信、路灯、电力、 通讯、供热、供气等多种系统）的位置、用途、走向、年代、 材质、容量、埋深、接口等多种信息属性，为城市地下空间管 理提供了重要的保证。
一级
≤0.15
≤1.0
0.3 n
二级
≤0.50
≤3.0
0.6 n
三级
≤1.50
≤10.0
1.5
n
14.2 建筑物沉降观测(高层房屋)
建筑物的变形测量分为： （1）沉降观测 （2）平面位移观测 （3）倾斜观测 （4）裂缝观测 其中沉降观测是主要的、最常进行的 变形观测。高层建筑规定必须进行沉降观 测，当发现沉降不均匀或地基出现裂缝时 才进行倾斜观测。
工程测量填空题库及参考答案
填空题库及参考答案第1章绪论1-1 测量工作的基准线是铅垂线。
1-2 测量工作的基准面是水准面。
1-3测量计算的基准面是参考椭球面。
1-4水准面是处处与铅垂线垂直的连续封闭曲面。
1-5通过平均海水面的水准面称为大地水准面。
1-6地球的平均曲率半径为6371km。
1-7在高斯平面直角坐标系中，中央子午线的投影为坐标x轴。
1-8地面某点的经度为131°58′，该点所在统一6°带的中央子午线经度是129°。
1-9为了使高斯平面直角坐标系的y坐标恒大于零，将x轴自中央子午线西移500km。
1-10天文经纬度的基准是大地水准面，大地经纬度的基准是参考椭球面。
1-11我国境内某点的高斯横坐标Y=22365759.13m，则该点坐标为高斯投影统一 6°带坐标，带号为 22 ，中央子午线经度为 129°，横坐标的实际值为-134240.87m，该点位于其投影带的中央子午线以西。
1-12地面点至大地水准面的垂直距离为该点的绝对高程，而至某假定水准面的垂直距离为它的相对高程。
第2章水准测量2-1高程测量按采用的仪器和方法分为水准测量、三角高程测量和气压高程测量3种。
2-2水准仪主要由基座、水准器、望远镜组成。
2-3水准仪的圆水准器轴应与竖轴平行。
2-4水准仪的操作步骤为粗平、照准标尺、精平、读数。
2-5水准仪上圆水准器的作用是使竖轴铅垂，管水准器的作用是使望远镜视准轴水平。
2-6望远镜产生视差的原因是物像没有准确成在十字丝分划板上。
2-7水准测量中，转点TP的作用是传递高程。
2-8某站水准测量时，由A点向B点进行测量，测得AB两点之间的高差为0.506m，且B点水准尺的读数为2.376m，则A点水准尺的读数为2.882 m。
2-9三等水准测量采用“后—前—前—后”的观测顺序可以削弱仪器下沉的影响。
2-10、水准测量测站检核可以采用变动仪器高或双面尺法测量两次高差。
2-11三、四等水准测量使用的双面尺的一面为黑色分划，另一面为红色分划，同一把尺的红黑面分划相差一个常数，其中A尺的红黑面分划常数为4687，B尺的红黑面分划常数为4787。
建筑变形测量和竣工总平面图的编绘优质课件专业知识讲座
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
第一节 建筑变形测量的一般规定
(4)变形观测作业前，应收集相关水文地质、岩土工程资料 和设计图纸，并根据岩土工程地质条件、工程类型、工程规 模、基础埋深、建筑结构、施工方法等因素，进行变形观测 方案设计。方案设计应包括观测的日的、精度等级、观测方 法、观测基准网的精度估算和布设、观测周期、项目预警值、 使用的仪器设备等内容。 (5)每期观测前，应对所使用的仪器和设备进行检查、校正， 并做好记录。 (6)每期观测结束后，应及时处理观测数据。当数据处理结 果出现下列情况之一时，必须立刻采取相应措施。
上一页 下一页 返回
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
第二节 建筑物沉降观测
(7)基坑开挖后的回弹观测，应利用传递到坑底的临时工作 点，按所需观测精度，用水准测量方法及时测出每一观测的 标高。当全部点挖见后，再统一观测一次。 (8)观测工作结束后，应提交成果。
下一页 返回
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
第三节 建筑物位移观测
(3)位移观测的标志应根据不同建筑物的特点进行设计。标 志应牢固、适用、美观。若受条件限制或对于高耸建筑，也 可选定变形体上特征明显的塔尖、避雷针、圆柱(球)体边缘 等作为观测点。对于基坑等临时性结构或岩土体，标志应坚 固、耐用、便于保护。 (4)位移观测可根据现场作业条件和经济因素选用视准线法、 测角交会法或方向差交会法、极坐标法、激光准直法、投点 法、测小角法、测斜法、正倒垂线法、激光位移计自动测记 法、GPS法、激光扫描法或近景摄影测量法等方法观测。 (5)各类建筑物位移观测应根据相关规定及时提交相应的阶 段性成果和综合成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
2020/5/8
14．3 建筑物的倾斜观测 测定方法有两类：一类是直接测定法；另一 类是通过测定建筑物基础的相对沉降确定其倾 斜度。
14·3·l 一般建筑物的倾斜观测
如图所示，将经纬仪安置 在离建筑物的距离大于其 高度的1.5倍的固定测站上， 瞄准上部的观测点M，用 盘左和盘右分中投点法定 出下面的观测点N。
2020/5/8
（2）沉降观测点的布设 沉降观测点应布设在最有代表性的地点，埋
设时要与建筑物联结牢靠，使观测点的变化能 真正反映建筑物的沉降情况。对于民用建筑， 通常在它的四角点、中点、转角处布设观测点； 沿建筑物的周边每隔10～20m布置一个观测点； 设有沉降缝的建筑物，在其两侧布设观测点； 对于宽度大于15m的建筑物，在其内部有承重 墙和支柱时，应尽可能布设观测点。对于一般 的工业建筑，除了在转角、承重墙及柱子上布 设观测点外，在主要设备基础、基础形式改变 处、地质条件改变处也应布设观测点。
2
2020/5/8
1. 建筑物变形的方式 包括建筑物的沉降、倾斜、裂缝和平移。
2. 建筑物变形观测的任务:周期性地对设置在 建筑物上的观测点进行重复观测，求得观测点 位置的变化量。
3.影响建筑物变形观测的主要因素:观测点的 布设、观测的精度与频率。
3
2020/5/8
1)变形观测的精度要求，取决于该建筑物预 计的允许变形值的大小和进行观测的目的。
13
2020/5/8
用同样方法，在与原观测方向垂直的另一方
向，定出上观测点P与下观测点Q。相隔一段时 间后，在原固定测站上安置经纬仪，分别瞄准 上观测点M与P，仍用盘左和盘右分中投点法得 N′与Q′，若N′与N、Q与Q′不重合，说明建筑物 发生了倾斜。用尺量出倾斜位移分量ΔA、ΔB， 然后求得建筑物的总倾斜位移量Δ，即：
10
2020/5/8
4．2．3 沉降观测的成果整理 （1）整理原始记录 检查记录的数据和计算是否正确，精度是否
合格，然后调整闭合差，推算各沉降观测点的 高程。
（2）计算沉降量 计算各观测点本次沉降量（用各观测点本次
观测所得的高程减去上次观测点高程）和累计 沉降量（每次沉降量相加），并将观测日期和 荷载情况一并记人沉降量统计表内（表14.l）。
4
2020/5/8
2)观测的频率决定于变形值的大小和变 形速度，以及观测目的。
通常要求观测的次数既能反映出变化的
过程，又不遗漏变化的时刻。一般在施工 过程中观测频率应大些，周期可以是三天、 七天、半月等，到了竣工投产以后，频率 可小一些，一般有一个月、两个月、三个 月、半年及一年等周期。除了按周期观测 以外，在遇到特殊情况时，有时还要进行 临时观测。
5
2020/5/8
14．2 建筑物沉降观测
建筑物沉降观测是用水准测量的方法，周期性地观测
建筑物上的沉降观测点和水准基点之间的高差变化值。
14．2．1 水准基点和沉降观测点的布设
（1）水准基点的布设
水准基点是沉降观测的基准，因此它的构造与埋设必须保证稳定不Biblioteka 和长久保存。水准基点应埋设在建筑物沉
降影响范围之外，距沉降观测点20～100m，观测方便，
11
2020/5/8
（3）绘制沉降曲线 为了预估下一次观测点沉降的大约数值和沉降过程
是否渐趋稳定或已经稳定，可分别绘制时间--沉降量关 系曲线，以及时间--荷载关系曲线，如图14.4所示。 时间--沉降量关系曲线是以沉降量s为纵轴，时间t为横 轴，根据每次观测日期和相应的沉降量按比例画出各 点位置，然后将各点连接起来，并在曲线一端注明观 测点号码，构成s--t曲线图（图14.4）。
与一般水准测量的区别: 不同的是视线长度较短，一般不大于25m，一 次安置仪器可以有几个前视点。为了提高观测 精度，可采用“三固定”的方法(即固定人员， 固定仪器和固定施测路线、镜位与转点)。由于 观测水准路线较短，其闭合差一般不会超过1～ 2mm，闭合差可按测站平均分配。
9
2020/5/8
当埋设的观测点稳固后，即可进行第一次观测。 施工期间，一般建筑物每升高1～2层或每增加一 次荷载，就要观测一次。如果中途停工时间较长， 应在停工时和复工前各观测一次。发生大量沉降 或严重裂缝时，应进行逐日或几天一次的连续观 测。竣工后应根据沉降量的大小来确定观测周期。 开始时可隔1～2月观测一次，以每次沉降量在 5～10mm为限，否则要增加观测次数。以后随 着沉降量的减少，再逐渐延长观测周期，直至沉 降稳定为止。
如观测的目的是为了确保建筑物的安全，使
变形值不超过某一允许的数值，则观测的中误 差应小于允许变形值的1／10～l／20。例如， 设计部门允许某大楼顶点的允许偏移值为 120mm，以其1／20作为观测中误差，则观测 精度为m =±6mm。
如果观测目的是为了研究其变形过程，则中
误差应比这个数小得多。通常，从实用目的出 发，对建筑物的观测应能反映1～2mm的沉降 量。
7
2020/5/8
沉降观测点的埋设形式如图14.2和图14.3 所示。图14.2（a）、(b）分别为承重墙和 柱上的观测点，图14.3为基础上的观测点。
8
2020/5/8
14·2·2 沉降观测 对中、小型厂房和建筑物，可采用普通水准
测量；对大型厂房和高层建筑，应采用精密水
准测量方法。沉降观测的水准路线应形成闭合 线路。
测量学
第14章 建筑物变形观测 和竣工总平面图编绘
1
2020/5/8
14．1 建筑物变形观测概述 随着建筑物修建，建筑物的基础和地基所
承受的荷载不断增加，从而引起基础及其四周 地层变形，而建筑物本身固基础变形及外部荷 载与内部应力的作用，也要发生变形。这种变 形在一定范围内，可视为正常现象，但超过某 一限度就会影响建筑物的正常使用，严重的还 会危及建筑物的安全。为了建筑物的安全使用， 研究变形的原因和规律，为建筑物的设计、施 工、管理和科学研究提供可靠的资料，在建筑 物的施工和运行管理期间需要进行建筑物的变 形观测。
且不受施工影响的地方。为了互相检核，水准基点最少
应布设三个。对于拟测工程规模较大者，基点要统一布
设在建筑物周围，便于缩短水准路线，提高观测精度。
图14.1是水准基点的一种形式，在有条件的情况下，基
点可筑在基岩或永久稳固建筑物的墙角上。
城市地区的沉降观测水准基点可用二等水准与城市水
准点连测。也可以采用假定高程。 6
