igus拖链选型简述只是分享
电缆拖链尺寸与选型【技巧】
电缆、气管和液压管等负载的数量、类型及直径决定了拖链的内部尺寸和分配状况。
首先，要保证负载的拖链内部合理均匀的分布：包括重量均匀分布，空间合理分布。
若为单一负载且只有一条，空间足够即可（见图一）；若为液压管、水管、气管、油管和电缆等不同的负载最好用竖隔片分隔开来（见图二）；若为同种负载数量较多且直径差异比较大，也最好用竖隔片隔开（见图二）；若有多层排布，可用横隔片在高度方向进行分隔（见图三）。
其次，要保证负载能够在拖链内部能够自由移动，防止排布时产生相互缠绕的现象；然后，根据负载的排布，计算出内高和内宽：通常情况下所选用的拖链的内宽和内高为负载排布的最大高度和最大宽的1.5倍；最后，根据拖链的使用环境决定是否需要选用全封闭拖链（一般情况下在有粉尘颗粒较大或者环境较为恶劣的情况下，为了更好的保护负载，可选用全封闭型的拖链）。
图一图二1、从电缆盘上抽取拖链电缆时，不可扭曲或打结，电缆必须展开，不能从上端开始放线，也不得沿边缘拉出；2、排列电缆时，必须使其沿长度方向能自由移动；3、电缆必须在拖链的弯曲部分运动自如；4、不同直径的电缆安装在一起时，无论数量多少，必须使用分隔片或支架做适当分隔，以免电缆之间来回窜动或相互缠绕；5、不同外护套材料的拖链电缆一起使用时，必须分隔，以免相互粘连；6、拖链中电缆两端都必须固定，电缆的固定点离拖链端部的距离应为电缆直径的10-30倍，以减轻牵引作用；7、如拖链电缆移动往复场合下安装时，涉及发动机环境，切记不可接触到发动机表面8、拖链电缆zui合理的弯曲半径为电缆直径的7.5倍（涉及更小弯曲半径的要求可定制6.8倍电缆直径），过小的弯曲半径可能会缩短电缆的使用寿命。
●如何选择准确的拖链电缆？首先，根据电缆的使用要求是否需要移动来判断是否需要订购拖链电缆。
一般PVC护套的电线是不耐磨、不能置于耐弯曲环境的，长时间移动容易损坏护套导致电缆不可用。
拖链电缆的护套采用的是改良型的弹性体材料，具备优异的耐磨耐弯曲特性；其次，根据电缆要求移动的频率判断来判断购买何种类型的拖链电缆。
拖链选型计算方法【秘籍】
1. 拖链是什么拖链是为了保护电缆、气管、水管等胶管，使用在各种机械设备运作部位，为机械设备所附着的电缆胶管等在运行中不发生缠绕，扭曲和损坏而使用的产品，根据使用环境及用途不同，其材质使用塑料或钢制，特殊环境除外，一般主要使用工程塑料。
2. 拖链的用途适合于使用在往复运动的场合，能够对内置的电缆油管、气管，水管等起到牵引和保护作用。
拖链每节都能打开，便于安装和维修，运动的噪音低、耐磨、可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。
3. 拖链的结构拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。
单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便、不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
另可提供分隔片，将链内空间按需要分隔开。
4. 拖链分类按材料分为塑料和钢制，塑料拖链又可分为塑料盖拖链、铝盖、全封闭、洁净室、长距离等。
5. 拖链长度选定方法LS：行程，P：拖链节距，R：弯曲半径。
6. 拖链弯曲半径选定方法在有电缆及胶管的尺寸数量下直接按照样本上表示的弯曲半径( R )进行选定即可，若没有相关的尺寸数量，请以最大电缆或胶管外径为基准按以下范围进行选定电缆: R min>6~8x中（电缆的最大外径）气管: Rmin>8~ 10 xφ（气管的最大外径）液压油管: Rmin>12~15x φ（油管的最大外径）7. 具体案例CDP055下面以塑料盖拖链CDP055为例，介绍拖链的结构。
5. 规格参数：材料：工程塑料（含玻璃纤维）速度：3m/sec 温度：-25~125℃保证电线电缆与拖链内部至少留10%的高度空间备注拖链内高②≥电线电缆直径①x10%,若重叠按(重叠后实际高度③)作为电线电缆直径。
其次内宽选择保证电线电缆与拖链内部至少留10%的宽度空间备注：拖链内宽④≥电线电缆并列后宽度⑤x10%。
IGUS电缆 拖链
瑞堂机电供应 JSM-100105-40S igus igus
瑞堂机电供应 JFM-1216-10P igus is igus
瑞堂机电供应 CF78.UL.05.12 100m 电缆 igus igus
瑞堂机电供应 Art. Nr.141400.20.1.C 接头 igus igus
瑞堂机电供应 Art. Nr.14040.20.150.0，Kettenlaenge: 1.001 mm 拖链 igus igus
瑞堂机电供应 MAT9600001 接头电缆 igus igus
瑞堂机电供应 280.12.125.0 拖链 igus igus
瑞堂机电供应 1400.068.100.0 30m with 4 Connectors 链条 igus igus
瑞堂机电供应 50500.30/30.12.C 拖链附件（接头） igus igus
瑞堂机电供应 5150.30/30.250.0（E4/4） L=127 Glieder=11557mm 拖链 igus igus
瑞堂机电供应 5150.30/30.250.0（E4/4） L=127 Glieder=11557mm 流量测量装置附件 igus igus
瑞堂机电供应 401 竖隔片 igus igus
瑞堂机电供应 14040.17.150.0 拖链 igus igus
瑞堂机电供应 2500.05.075.0 小拖链 igus igus
瑞堂机电供应 2500.03.075.0 小拖链 igus igus
瑞堂机电供应 E6.350.030.12 接头 igus igus
瑞堂机电供应 E6.350.070.12 接头 igus igus

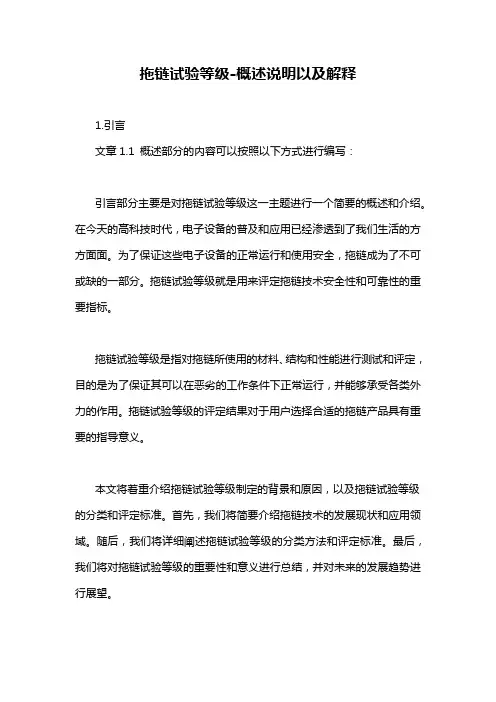

拖链试验等级-概述说明以及解释
拖链试验等级-概述说明以及解释1.引言文章1.1 概述部分的内容可以按照以下方式进行编写：引言部分主要是对拖链试验等级这一主题进行一个简要的概述和介绍。
在今天的高科技时代，电子设备的普及和应用已经渗透到了我们生活的方方面面。
为了保证这些电子设备的正常运行和使用安全，拖链成为了不可或缺的一部分。
拖链试验等级就是用来评定拖链技术安全性和可靠性的重要指标。
拖链试验等级是指对拖链所使用的材料、结构和性能进行测试和评定，目的是为了保证其可以在恶劣的工作条件下正常运行，并能够承受各类外力的作用。
拖链试验等级的评定结果对于用户选择合适的拖链产品具有重要的指导意义。
本文将着重介绍拖链试验等级制定的背景和原因，以及拖链试验等级的分类和评定标准。
首先，我们将简要介绍拖链技术的发展现状和应用领域。
随后，我们将详细阐述拖链试验等级的分类方法和评定标准。
最后，我们将对拖链试验等级的重要性和意义进行总结，并对未来的发展趋势进行展望。
通过本文的阅读，读者将能够了解到拖链试验等级在电子设备中的重要作用，并能够根据不同的需求和工作条件选择适合的拖链产品。
同时，该文还能够为拖链试验等级制定的改进提供参考，促进拖链技术的发展和创新。
1.2 文章结构本文将按照以下结构进行论述：第一部分是引言，包括概述、文章结构和目的。
在引言中，将简要介绍拖链试验等级的背景和重要性，以及本文的结构和目的。
第二部分是正文，分为两个子章节。
每个子章节将详细探讨拖链试验等级的相关内容。
第一个子章节将侧重于介绍拖链试验等级的基本概念和原理。
在此部分中，将首先介绍拖链试验的定义和分类。
然后详细解释拖链试验等级的意义和作用，以及它对产品质量和可靠性的影响。
此外，还将探讨拖链试验等级的评估方法和标准，包括常用的测试指标和评价体系。
第二个子章节将重点讨论拖链试验等级的实施与应用。
在本节中，将描述拖链试验等级的具体步骤和流程。
还将介绍拖链试验所需的设备和工具，以及实施过程中可能遇到的挑战和注意事项。
igus拖链标准长行程滑行使用-设计选型介
t r a i n i n g @ i g u s 大部分的拖链和拖管都适合长行程滑行使用(S ≥10m)对滑行使用，需要有导向槽对拖链的运动方向进行引导带滑条导向槽不带滑条导向槽t r a i n i n g @ i g u s 长行程拖链设计选型步骤:1.收集设计参数，包括:行程，速度，加速度，使用频率，工况，内部管线的直径、重量及最小弯曲半径，系统安装空间2.根据内部管线确定拖链弯曲半径(弯曲半径越小，拖链承载能力越大)3.根据拖链内部管线重量确定拖链型号(参考设计选型表)4.校核拖链的最大驱动力F PPFt r a i n i n g @ i g u s 何谓驱动力?F friction.F acc.F a 为拖链运动时最大加速度g =10m/s²µ= 摩擦系数F acc (m x a) + F 摩擦(m x µx g)= F PPFm 为拖链的质量(含在拖链内的管线重量)，单位为kgt r a i n i n g @ i g u s注:设计选型表的数据都是基于以下使用条件时¾拖链根据图纸要求，采用降低高度安装¾V ≤1m/s¾环境温度+5°C 到+ 50°C¾环境湿度不超过70 %¾igus 标准材料的拖链(黑色)对超过以上条件的使用环境，拖链的型号需要进一步校核，请联系igus 的专业工程师t r a i n i n g @ i g u s 是否需要使用支撑板?¾当实际驱动力超过许用驱动力50%的时候，移动端需使用支撑板(推荐支撑板角度10~15°，长度约为3节拖链)不带支撑板带支撑板PPFP P FPPF PPF 此处受力最大t r a i n i n g @ i g u s Questions?Answers?Comments?Thank you for your attention!。
