基于三菱PLC的伺服电机控制系统设计
基于三菱PLC的伺服电机控制系统设计作者：胡志刚来源：《价值工程》2017年第05期摘要：设计了一种基于三菱PLC的伺服电机控制系统，详细介绍了该控制系统的电气原理图设计、触摸屏控制界面制作、伺服驱动器的参数设置、PLC的程序设计等。
实践表明，用PLC直接控制伺服电机具有系统结构简单、运行可靠、扩展性强，具有较好的实用价值。
Abstract： The design of a servo motor control system is based on MITSUBISHI PLC， and this paper introduces the electrical principle diagram design， the touch screen control interface making，servo driver parameters， PLC program design. The practice shows that the direct control of the servo motor with PLC has the advantages of simple structure， reliable operation， strong expansibility and good practical value.关键词：三菱PLC；伺服电机控制系统；触摸屏Key words： MITSUBISHI PLC；servo motor control system；touch screen中图分类号：TH138 文献标识码：A 文章编号：1006-4311（2017）05-0080-020 引言随着PLC技术、变频技术和伺服控制技术的迅猛普及和推广，以步进电机和伺服电机为执行元件的定位控制技术在工业生产中得到了越来越广泛的应用。
伺服电机不但能够实现精准的速度控制，而且能够实现精准的角度（位置）控制，具有较强的动态特点[1]。
三菱伺服自动调整功能介绍
（ ）机械 系频率 响应特性 测量 对指 定轴的 电流 ６
指 令施加随 机信 号 ，同时测量采用扭矩 指令、速度反馈
时的频率特性 ，结果以折线图、文本数据表 示。 （ ）时 间系列数 据测量 对指 定轴可执 行任意 的 ７
加 工程序 ，同时测量时间系列数据 ，结果以文本形式显 示 。可测 量最大２ 个通道 的数据 。测 量对象数据 包括位
（ ）速度环增益调 整 搜索 共振 频率 ，设定 １ 共振抑制参数 ，调 整到合适 的速度环增益 。 （ ）时间常数调整 按 照电动机指 令电流 ， ２
自动调整插 补前 、插补 后的快速移 动 、切 削进给
时 间常数 。 （ ）位 置环 增移 动 、切 削进给时 的位置环增益进 行 自动
器等仪器进行 的手动 调整的时 间相 比缩短 了２ ｈ 目 ． 。 前 ５
图２ 频率 响应 特 性 （ 频 曲线 和相 频 曲线 ） 幅
市场上普 遍使用 的Ｍ６Ｓ ０ 系统 ，经过 伺服 自动调整软件
（ ｏ ｆ ｕａｏ ）调整后的效果已经得到 了客户的普 ＭＳＣ ｎｉ ｒｔｒ ｇ 遍 好评 。在原有的基础上 ，新推出针对ＭＴ ／ ０ ／７ 自 ＯＭ７０Ｃ ０ 动调整软件在功能上则更加完善 ，同时 在操 作和 画面显
维普资讯
＆
Ｊ 技术讲座
■■■■ ■■■■■■■■■ ■■■■■－

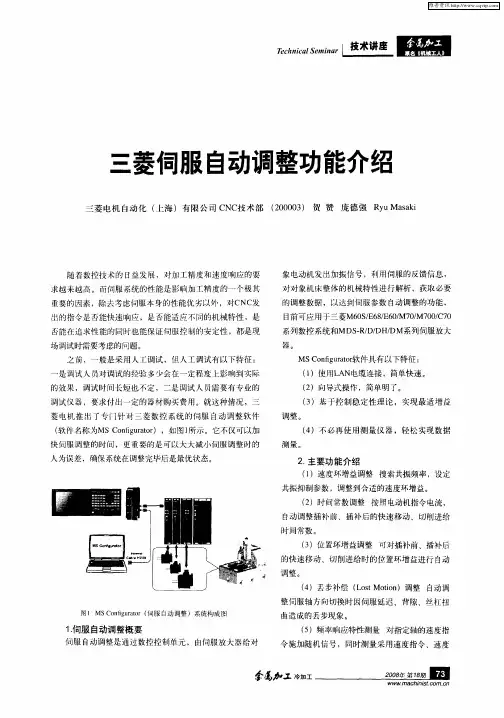

菱伺服自动调整功能介绍
三菱电机 自动化 （ 上海 ）有限公 司 Ｃ Ｃ 术部 （０ ０ ３ 贺 赞 庞德强 Ｒ ｕＭａａ ｉ Ｎ 技 ２００ ） ｙ ｓｋ
随着数控技 术的 日益 发展 ，对加 工精度和速 度响应 的要 求越 来越高 。而伺服系统 的性 能是影 响加工精度 的一个极其
三菱工控产品介绍
MR-J2S系列三菱伺服电机:是三菱驱动产品中性能卓越的多功能伺服控制系统。550HZ速度频率响应，131072p/rev高分辨率编码器，配以多种规格的电机，可满足不同场合的控制需要。包括机械性能分析在内的最佳状态调整使使用更回方便。
三菱工控产品介绍
求知 2008-05-30 21:16 阅读51 评论0 字号： 大大 中中 小小 三菱PLC，三菱变频器，三菱伺服电机，三菱触摸屏是三菱电机公司FA产品中重要的产品线。三菱电机自动化在中国的FA事业也得到了日益发展，在各种生活基础领域和生产现场得到了广大的支持。现在从社会基础建设等基干产业到半导体等高科技产业，三菱电机FA技术在全世界支持着生产现场的先进化。
A系列三菱PLC:
使用三菱专用顺控Байду номын сангаас片（MSP），速度/指令可媲美大型PLC;
A2ASCPU支持32个PID回路。而QnASCPU的回路数目无限制，可随内存容量的大小而改变；
程序容量由8K步至124K步，如使用存储器卡，QnASCPU则内存量可扩充到2M字节；
有多种特殊模块可选择，包括网络，定位控制，高速计数，温度控制等模块。
1.三菱PLC
以其高性能，低价格应和了中国工控行业的需要，在国内得到了广泛的应用。三菱PLC产品系列十分丰富，可以广泛的满足不同用户的需要。三菱电机公司的PLC产品主要有以下几个系列：
FX1S系列:三菱PLC是一种集成型小型单元式PLC。且具有完整的性能和通讯功能等扩展性。如果考虑安装空间和成本是一种理想的选择。
F900系列三菱触摸屏:是三菱电机公司推出小型高性能触摸屏，体积小巧性能可靠，在小型机械电子设备中得到了广泛的应用。
基于三菱PLC的伺服电机控制系统设计
• 80•价值工程基于三菱PLC的伺服电机控制系统设计Design of Servo Motor Control System Based on MITSUBISHI PLC胡志刚H U Z hi-gang(天津职业技术师范大学自动化与电气工程学院，天津300222;江苏工程职业技术学院，南通226007)(Automation Department,Tianjin University of Technology and Education,Tianjin300222, China；Jiangsu College of Engineering and Technology，Nantong226007，China)摘要：设计了一种基于三菱PLC的伺服电机控制系统,详细介绍了该控制系统的电气原理图设计、触摸屏控制界面制作、伺服驱 动器的参数设置、PLC的程序设计等。
实践表明，用PLC直接控制伺服电机具有系统结构简单、运行可靠、扩展性强，具有较好的实用价值。
Abstract:The design of a servo m otor control system is based on M ITSUBISHI PLC,and this paper introduces the electrical principle diagram design,the touch screen control interface making,ser^^o driver parameters,PLC program design.The practice shows that the direct control of the ser^^o m otor with PLC has the advantages of simple structure,reliable operation,strong expansibility and good practical value.关键词：三菱PLC;伺服电机控制系统;触摸屏Key words:M ITSUBISHI PLC;servo m otor control system;touch screen中图分类号:TH138 文献标识码:A文章编号：1006-4311(2017)05-0080-02〇引言随着PLC技术、变频技术和伺服控制技术的迅猛普 及和推广，以步进电机和伺服电机为执行元件的定位控制 技术在工业生产中得到了越来越广泛的应用。
三菱电机伺服PPT幻灯片课件
20
伺服马达技术革新
大小 高密度
100 ％
ＨＡ 系列 ‘91
30％
ＨＣ 系列 ‘96
23％
HF 系列 ‘03
圆形磁心 + 高密度绕线 高精度
扁平磁心 + 高密度绕线
缝合磁心 + 高密度绕线
棱镜
1000 p/r
编码盘
嵌入式视觉系统＋增量方式
23
MR-E Super vs. MR-E
No.
MR-E
1 速度控制的响应频率 300Hz
MR-E Super 500Hz
2 编码器的分辨率
16,384 p/rev 131,072 p/rev
3 输入的脉冲速度 (仅指A 型号)
500 Kpps
低惯量，小功率 超低惯量，小功率 中惯量，中功率 超低惯量，中功率 扁平型，中小功率 低惯量，中功率 低惯量，中高频率
高速系列 HC-KFS46 6000 r/min
HC-KFS410 10000 r/min
4
· MR-J2S-A的特点
通用脉冲串输入型，可选择3种脉冲输入波形 内置电子齿轮，可对定位指令进行调整 可连接FX系列PLC，脉冲发生器FX2N-1PG/10PG和定位模 块FX2N-10GM/20GM 也可连接A和Q系列脉冲输出型定位模块A1SD75P/D,QD75P/D和 QD70P4/8等
可将功率因数提高到90％，降低电源功率。 ·再生选件
用于消耗电机减速期间由负载能量。
14
· 型号的选用
· 力矩 如果力矩不够，可采用带减速箱电机或者选配精密减速箱 减小齿轮间隙
· 惯量 惯量比=
最新三菱泛用AC伺服系统基本及应用
腳位說明(二)
(速度控制模式)
轉矩控制模式
AC伺服馬達以電流做高精度的輸出轉矩控制。一般的用途為位 置控制或速度控制時速度偏差的結果所做電流控制。由外部直 接控制電流值亦可控制馬達的輸出轉矩如膠布機等張力控制可 運用。
3.MR-J2系列：50W～3.5KW 4.MR-J2-Super系列：50W～7KW 5.MR-H-N系列：50W～55KW(30KW ～50KW為440V) 6.MR-E-A/AG系列:100W~2KW 7.MR-Jr系列:10W~30W ◆A-type：泛用標準界面(MR-J2-A、MR-J2S-A 、MR-HAN) ◆B-type：SSC-NET(BUS-LINK) (MR-J2-B、MR-J2S-B MRHBN) ◆C-type：1軸控制內藏(MR-J2-C、MR-HACN)
檢出」 2.半閉迴路控制Ⅱ「螺旋導桿
軸端檢出」 3.全閉迴路控制「機械位置檢
出」
‧使用AC伺服馬達於位置控制，一般是指由與伺服馬達 軸心一體化的位置檢出器(編碼器、角度檢測器等)取得 回授訊號，當與位置指令量一致時，使馬達軸停止之 控制，並執行伺服鎖定之機能（SERVO LOCK。）
腳位說明(一)
三菱泛用AC伺服系统基本及应 用
何謂伺服
※SERVO語源自拉丁語，原意為奴隸的意思， 取原意稱“依指令確實執行動作之驅動裝置； 能夠高精度的靈敏動作表現，自我動作狀態 常時確認”。
☆日本工業規格JIS定義：〔伺服機構是將物体的 位置、方位、姿勢等的控制量，將目標的任意 變化追隨、構成控制系統〕
三菱J4伺服基础课程精彩展示之速度控制
学员心得体会分享
知识体系建立完善
01
通过课程学习，我对伺服系统和速度控制有了更加全面和深入
的认识，建立了完善的知识体系。
实践操作能力提高
02
实验操作环节让我真正体验到了速度控制的实现过程，提高了
我的实践操作能力。
问题解决能力提升
03
课程中遇到的问题和挑战使我不断思考和探索，提升了我的问
题解决能力。
常见故障现象及原因分析
电机安装问题
检查电机安装是否牢固，联轴器是否对中。
电机内部故障
如轴承磨损、转子不平衡等，需专业维修。
常见故障现象及原因分析
控制器参数设置问题
检查速度环、电流环等参数设置是否合理。
编码器故障
检查编码器连接及信号是否正常。
故障诊断流程与技巧分享
观察故障现象，了解故障 发生时的操作环境和条件 。
按照检查清单，逐项排查 故障，缩小故障范围。
根据故障现象，分析可能 的原因，并列出检查清单 。
利用专业仪器和工具，对 疑似故障部位进行深入检 测和诊断。
预防性维护措施建议
保持电机及其周围环境的清 洁和干燥，防止灰尘和潮湿
对设备造成损害。
定期检查电机及其控制系统 的运行状态，及时发现并处
理潜在问题。
微分时间
调整速度调节器的微分时 间参数，以改善系统的动 态性能，减少超调和振荡 。
编码器反馈信号处理
编码器类型选择
编码器故障检测与处理
根据应用需求选择合适的编码器类型 ，如增量式编码器或绝对式编码器。
实时监测编码器的工作状态，对编码 器故障进行及时检测和处理，确保系 统稳定运行。
编码器信号处理
对编码器输出的信号进行解码、滤波 和倍频等处理，以提高速度和位置检 测精度。
