航运基础知识汇总第七章船舶原理
船舶原理——精选推荐
船舶原理”复习大纲一、船舶基础知识1. 船体主要几何特征甲板——舷弧、粱拱主船体——主尺度、主尺度比、船体系数2. 船体几何外形的表示船体坐标系——基平面、中站面、中线面型线图——横剖线图、纵剖线图、半宽水线图3. 船体计算船体计算包括什么？近似积分计算方法——梯形法、辛氏第一和第二法则计算题1.船体基准面有:A.中横剖面,中纵剖面,设计水线面B.中线面,中站面,基平面C.中线面,中站面,设计水线面D.横中剖面,纵中剖面,基平面2.度量船体横向尺度的基准面是:A.中线面B.中站面C.基平面D.水平面3. 度量船体纵向尺度的基准面是:A.中线面B.中站面C.基平面D.水平面4.首垂线是指:A过船体最前端所做的垂线B过首柱前缘与夏季载重线的交点所做的垂线C 过首柱后缘与夏季载重线的交点所做的垂线D 过上甲板与首柱前缘的交点所做的垂线5.尾垂线是指:A.沿着舵柱前缘做的垂线B.沿着舵柱后缘做的垂线C.过上甲板与夏季载重线的交点所做的垂线D.过船尾端点做的垂线6.船体的三个主要剖面是:A.中线面,基平面,中横剖面B.中站面,中纵剖面,基线面C.设计水线面,基平面,中站面D.设计水线面,中纵剖面,中横剖面7.中横剖面是指:A.中站面与船体相截所得的剖面B.中线面与船体相截所得的截面C.水线面与船体相截所得的截面D.船体最大的横截面8.钢质船的船体型线图所表示的船体形状是:A.不包括船壳在内的船体图形B.已包括船壳在内的船体图形C.代表船体的真正外形D.大于船体的真正外形9 从船长的中点处向首尾两端逐渐升高称为:A.舷弧B.梁拱C.舭部升高D.干舷高度10.关于球鼻首作用的正确论述是:A.增加船首强度B.减少兴波阻力C.便于靠离码头D.建造方便11.与船舶快速性有密切关系的尺度比是:A.长吃水比B.宽吃水比C.长深比D.长宽比12.与船舶稳性有密切关系的主要尺度比是:A.长吃水比B.宽吃水比C.长深比D.长宽比13.船长100米,宽9.5米,吃水5米,水下体积2232.5米3,方型系数等于:A.2.13B.0.213C.4.7D.0.4714. Cb=0.5, L/B=6, B/d=3,平均吃水6米,则水下部分体积等于:A.5832m3B.58320m3C.583.2m3D.240m315. 已知某船半宽水线值为y0，y1，------ y9，y10，等间距为Δl，分别写出用梯形法和辛卜生法计算此时的水线面的面积Aw计算式。
航运基础知识汇总06第七章船舶原理
中横剖面系数Cm
Cm
Am Bd
☆快速性、舱容
水线面系数Cw
Cw
Aw L B
☆快速性、稳性、
甲板面积
二、体积系数
方形系数Cb
☆肥瘦程度
Cb
V LBd
3.2 棱形系数Cp
Cp
V L Am
☆纵向肥瘦程度
垂向棱形系数Cvp
Cvp
d
V Aw
☆垂向肥瘦程度
第五节 船舶重量
一、自重和总重 阿基米德原理：船体水线以下所排开水
航运基础知识汇总06第七章 船舶原理
前言
1、化繁为简； 2、侧重根底知识； 3、强调实际应用； 4、不考虑复杂计算； 5、不研究太深理论； 6、了解根本标准； 7、以平安为主线。
☆内容简要介绍：
研究船舶平衡和运动的一门学科； 从根本概念、原理分析和标准等根
本方面阐述船舶的装载状态和航 海性能； 是航海专业的专业根底课； 根底课程有：立体几何、高等数学、 理论力学、材料力学。
净吨位
定义：从总容积中扣除不能用于客货运输 的容积，如机舱、物料舱、船员住舱等， 然后除以后所得的吨位数。
作用：作为计算船舶各种港口使费或税金 之基准，如港务费、引航费、拖轮费、 码头费、进坞费、系解缆费和吨税等。
备注：船舶吨位证书中的总吨位和净吨位 的数值应采用整数，不计小数点以下的 数值，总吨位、净吨位只填写数字，数 字后面没有单位“吨〞。
☆吨位的概念
➢ “吨〞是排水量的计量单位。按国际单位制 规定，“吨〞是质量单位，“千牛顿〞是重 量的单位，1吨重量约等于千牛顿。
➢ “吨〞作为容积的单位，用它来表示船舶营 运能力的大小。
➢ 每吨货物所占容积大于40立方英尺〔立方米〕 者为轻货，反之那么为重货。
船舶原理课件课件
初稳性的影响因素
船型、装载状况、风浪等都会影响船舶的初稳性。
3
初稳性与横摇周期
初稳性越高，横摇周期越长，船舶的舒适度越高。
03
船舶阻力与推进
船舶阻力
船舶阻力定义
船舶在水中行驶时，受到的阻碍其前进的力。
阻力产生原因
由于船舶与水之间的摩擦、冲击和粘性作用， 以及船体形状造成的水流分离现象。
船舶的经济航速与经济航程
经济航速定义
经济航程定义
在一定时间内完成特定航程，耗油量最少 的航速。
在一定油量或一定时间内，能够完成的航 程最远的航速。
影响经济航速与经济航程的因素
经济航速与经济航程的确定方法
船舶类型、船体设计、推进系统、货物类 型等。
通过试验和数据分析，结合实际运营条件 进行选择。
04
B
C
D
通风机工作原理
通风机是用于向船内提供新鲜空气或排除 污浊空气的机械设备，确保船员生活和工 作环境的舒适和卫生。
压缩机工作原理
压缩机是一种使气体压缩并提高其压力的 机械装置，将低压气体转化为高压气体。
船舶管路系统
船舶管路系统概述 船舶管路分类
阀门的作用与分类 附件的作用与分类
船舶管路系统是船舶的重要组成部分，包括船舶管路、阀门、 附件等。
02
船舶浮性与稳性
浮性原理
浮性原理
船舶在水中能保持漂浮状态，是由于船舶受到水的浮力作用。浮力 与船舶所受重力大小相等、方向相反，使船舶保持平衡。
阿基米德原理
船舶浸入水中的体积与排开水的重量相等，即船舶受到的浮力大小 等于船舶所排开水的重量。
排水量
船舶原理
1.什么是船舶的浮性？船舶在各种装载情况下具有漂浮在水面上保持平衡位置的能力2.什么是静水力曲线？其使用条件是什么？包括哪些曲线？怎样用静水力曲线查某一吃水时的排水量和浮心位置？船舶设计单位或船厂将这些参数预先计算出并按一定比例关系绘制在同一张图中；漂心坐标曲线、排水体积曲线；当已知船舶正浮或可视为正浮状态下的吃水时，便可在静水力曲线图中查得该吃水下的船舶的排水量、漂心坐标及浮心坐标等3.什么是漂心？有何作用？平行沉浮的条件是什么？船舶水线面积的几何中心称为漂心；根据漂心的位置，可以计算船舶在小角度纵倾时的首尾吃水；船舶在原水线面漂心的铅垂线上少量装卸重量时，船舶会平行沉浮；（1）必须为少量装卸重物（2）装卸重物p的重心必须位于原水线面漂心的铅垂线上4.什么是TPC？其使用条件如何？有何用途？每厘米吃水吨数是指船在任意吃水时，船舶水线面平行下沉或上浮1cm时所引起的排水量变化的吨数；已知船舶在吃水d时的tpc数值，便可迅速地求出装卸少量重物p之后的平均吃水变化量，或根据吃水的改变量求船舶装卸重物的重量5.什么是船舶的稳性？船舶在使其倾斜的外力消除后能自行回到原来平衡位置的性能。
6.船舶的稳性分几类？横稳性、纵稳性、初稳性、大倾角稳性、静稳性、动稳性、完整稳性、破损稳性7.船舶的平衡状态有哪几种？船舶处于稳定平衡状态、随遇平衡状态、不稳定平衡状态的条件是什么？稳定平衡、不稳定平衡、随遇平衡当外界干扰消失后，船舶能够自行恢复到初始平衡位置，该初始平衡状态称为稳定平衡当外界干扰消失后，船舶没有自行恢复到初始平衡位置的能力，该初始平衡状态称为不稳定平衡当外界干扰消失后，船舶依然保持在当前倾斜状态，该初始平衡状态称为随遇平衡8.什么是初稳性？其稳心特点是什么？浮心运动轨迹如何？指船舶倾斜角度较小时的稳性；稳心原点不动；浮心是以稳心为圆心，以稳心半径为半径做圆弧运动9.什么是稳心半径？与吃水关系如何？船舶在小角度倾斜过程中，倾斜前、后的浮力作用线的交点，与倾斜前的浮心位置的线段长，称为横稳性半径！随吃水的增加而逐渐减少10.什么是初稳性高度GM？有何意义？影响GM的因素有哪些？从出发港到目的港整个航行过程中有多少个GM？重心至稳心间的距离；吃水和重心高度；许多个11.什么是大倾角稳性？其稳心有何特点？船舶作倾角为10°-15以上倾斜或大于甲板边缘入水角时点的稳性12.什么是静稳性曲线？有哪些特征参数？描述复原力臂随横倾角变化的曲线称为静稳性曲线；初稳性高度、甲板浸水角、最大静复原力臂或力矩、静稳性曲线下的面积、稳性消失角13.什么是动稳性、静稳性？船舶在外力矩突然作用下的稳性。

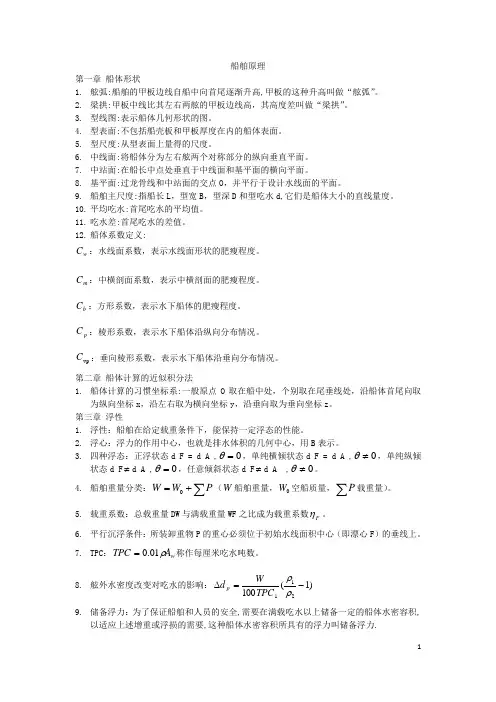

船舶原理复习
船舶原理第一章 船体形状1. 舷弧:船舶的甲板边线自船中向首尾逐渐升高,甲板的这种升高叫做“舷弧”。
2. 梁拱:甲板中线比其左右两舷的甲板边线高，其高度差叫做“梁拱”。
3. 型线图:表示船体几何形状的图。
4. 型表面:不包括船壳板和甲板厚度在内的船体表面。
5. 型尺度:从型表面上量得的尺度。
6. 中线面:将船体分为左右舷两个对称部分的纵向垂直平面。
7. 中站面:在船长中点处垂直于中线面和基平面的横向平面。
8. 基平面:过龙骨线和中站面的交点O ，并平行于设计水线面的平面。
9. 船舶主尺度:指船长L ，型宽B ，型深D 和型吃水d,它们是船体大小的直线量度。
10. 平均吃水:首尾吃水的平均值。
11. 吃水差:首尾吃水的差值。
12. 船体系数定义:w C ：水线面系数，表示水线面形状的肥瘦程度。
m C ：中横剖面系数，表示中横剖面的肥瘦程度。
b C ：方形系数，表示水下船体的肥瘦程度。
p C ：棱形系数，表示水下船体沿纵向分布情况。
vp C ：垂向棱形系数，表示水下船体沿垂向分布情况。
第二章 船体计算的近似积分法1. 船体计算的习惯坐标系:一般原点O 取在船中处，个别取在尾垂线处，沿船体首尾向取为纵向坐标x ，沿左右取为横向坐标y ，沿垂向取为垂向坐标z 。
第三章 浮性1. 浮性：船舶在给定载重条件下，能保持一定浮态的性能。
2. 浮心：浮力的作用中心，也就是排水体积的几何中心，用B 表示。
3. 四种浮态：正浮状态d F = d A ,0=θ，单纯横倾状态d F = d A ,0≠θ，单纯纵倾状态d F ≠d A ,0=θ，任意倾斜状态d F ≠d A ,0≠θ。
4. 船舶重量分类：∑+=P W W 0（W 船舶重量，0W 空船质量，∑P 载重量）。
5. 载重系数：总载重量DW 与满载重量WF 之比成为载重系数F η。
6. 平行沉浮条件：所装卸重物P 的重心必须位于初始水线面积中心（即漂心F ）的垂线上。
,船舶原理复习
v 4.在液体舱内设纵舱壁，减小自由液面的影响。
在液体舱内设纵舱壁，减小自由液面的影响。
v 5.防止船内货物的移动。
防止船内货物的移动。
v 6.减小受风面积，即减小了横倾力矩。
减小受风面积，即减小了横倾力矩。
11，排水量，排水量实际中所用的是排开水的重量。
实际中所用的是排开水的重量。
↗空船排水量ΔL = constant 排水量分排水量分 →满载排水量Δs↘航次排水量Δ12，.载重量载重量↗总载重量DW 载重量——载荷的重量。
分载荷的重量。
分↘净载重量NDW 何谓载荷？载荷就是除空船重量以外的所有重量。
何谓载荷？载荷就是除空船重量以外的所有重量。
DW DW————某航次船上装载所有物品的重量。
某航次船上装载所有物品的重量。
DW=Δ－ΔLNDW NDW————某航次船上装载货物的重量。
某航次船上装载货物的重量。
NDW= DW―∑G―C式中：∑G ——航次储备量。
航次储备量。
C ——船舶常数。
, 13，船舶常数：引起空船重量增加的各项重量的统称。
，船舶常数：引起空船重量增加的各项重量的统称。
包括：船体或设备维修和改造所增加的重量包括：船体或设备维修和改造所增加的重量舱内残留货物、垫舱物料和垃圾等重量。
舱内残留货物、垫舱物料和垃圾等重量。
各液体舱内残留的液体重量。
各液体舱内残留的液体重量。
存放在船上废旧或多余的零部件重量。
存放在船上废旧或多余的零部件重量。
船体外附着的海生物的重量。
船体外附着的海生物的重量。
14，七.储备浮力和干舷储备浮力和干舷1. 储备浮力(Reserved buoyancy) 储备浮力：顾名思义，储备起来的浮力。
指满载水线以上，船体水密空间所能提供的浮力，如图所示阴影部分。
储备浮力：顾名思义，储备起来的浮力。
指满载水线以上，船体水密空间所能提供的浮力，如图所示阴影部分。
2. 干舷干舷如上图中的F 就是干舷。
就是干舷。
干舷：指船中处，由某航次所使用的水线至甲板边缘上表面的垂直距离。
干舷：指船中处，由某航次所使用的水线至甲板边缘上表面的垂直距离。
船舶原理备考知识点总结
船舶原理备考知识点总结一、船舶的基本概念1. 船舶的定义：船舶是用于在水上进行运输和航行的交通工具，通常由船体、动力装置、船舱以及导航和控制设备组成。
2. 船舶的分类：根据用途和船体特征，船舶可分为货船、客船、油船、拖船、渔船等各种类型。
3. 船舶的结构：船体是船舶的基本结构，通常由船首、船艏、船中、船艉等部分组成。
船体的外形和结构对船舶的性能有着重要的影响。
二、船舶的稳性1. 船舶的稳性定义：船舶的稳性是指船舶在浮力和重力的作用下保持平衡的能力。
船舶的稳性对航行安全具有重要意义。
2. 船舶的稳性要素：船舶的稳定性要素包括浮力、重力、形心、重点、载重线等。
这些要素相互作用，决定了船舶的稳定性水平。
3. 船舶的稳性计算：船舶的稳性计算是通过考虑船体的形状、载重线位置、重心位置等因素，确定船舶在不同工况下的稳性状况。
稳性计算通常使用形心高度曲线和倾覆曲线等参数来表示。
三、船舶的阻力1. 船舶的阻力概念：船舶在航行中受到水流的阻碍，产生阻力。
阻力包括水动力阻力、摩擦阻力、波浪阻力等。
2. 船舶的阻力影响因素：船舶的阻力受到船体形状、航速、水流状况、载重线位置等多种因素的影响。
船舶的阻力与船舶的动力消耗和航行速度息息相关。
3. 船舶的阻力计算：船舶的阻力计算主要通过实验和模型试验进行。
船舶的阻力计算是船舶设计和航行性能评估的重要依据。
四、船舶的推进1. 船舶的推进基本原理：船舶的推进是利用动力装置产生推力，推动船舶在水中前进。
常见的推进方式包括螺旋桨推进、水射推进、水轮推进等。
2. 船舶的推进装置：螺旋桨是最常用的船舶推进装置，它通过叶片的旋转产生推力。
水射推进和水轮推进则是在特定船舶类型和工况下使用的推进方式。
3. 船舶的推进性能评估：船舶的推进性能评估包括推进效率、推进功率、航速、加速度等指标。
这些指标反映了船舶在不同工况下的推进性能表现。
五、船舶的操纵1. 船舶的操纵原理：船舶的操纵是通过操舵装置控制船舶航向，以实现转向、停泊、靠泊等操作。
船舶原理名词解释啊知识讲解
船舶原理名词解释啊知识讲解船舶原理名词解释啊1长宽比L/B 快速性、操纵性宽吃水比B/d 稳性、摇荡性、快速性、操纵性深吃水比D/d 稳性、抗沉性、船体强度宽深比B/D 船体强度、稳性长深比L/D 船体强度、稳性2船长：船舶的垂线间长代表船长，即沿设计夏季载重水线，由首柱前缘至舵柱后缘或舵杆中心线的长度3型宽：在船体最宽处，沿设计水线自一舷的肋骨外缘量至另一舷的肋骨外缘之间的水平距离4型表面：不包括船壳板和甲板板厚度在内的船体表面5型深：在船长中的处，由平板龙骨上缘量至上甲板边线下缘的垂直距离6型吃水：在船长中点处由平板龙骨上缘量至夏季载重水线的垂直距离7型线图是表示船体型表面形状的图谱,由纵剖线图、横剖线图、半宽水线图和型值表组成;8浮性：船舶在给定载重条件下,能保持一定的浮态的性能；9平衡条件：作用在浮体上的重力与浮力大小相等、方向相反并作用于同一铅垂线上；10净载重量NDW：指船舶在具体航次中所能装载货物质量的最大值11漂浮条件：满足平衡条件，且船体体积大于排水体积;12浮心：浮心是船舶所受浮力的作用中心，也是排水体积的几何中心；13漂心：船舶水线面积的几何中心；14平行沉浮：船舶装卸货物前后水线面保持平行的现象；15每厘米吃水吨数（TPC）：船舶吃水d每变化1cm，排水量变化的吨数，称为TPC。
16储备浮力：满载吃水以上的船体水密容积所具有的浮力17干舷：在船长中点处由夏季载重水线量至上甲板边线上缘的垂直距离18船舶稳性：船舶在外力（矩）作用下偏离其初始平衡位置，当外力（矩）消失后船舶能自行恢复到初始平衡状态的能力19静稳性曲线：稳性力臂GZ或稳性力矩Ms随横倾角?变化曲线20动稳性曲线：稳性力矩所做的功Ws或动稳性力臂I d随横倾角?变化的曲线21吃水差比尺：是一种少量载荷变动时核算船舶纵向浮态变化的简易图表，它表示在船上任意位置加载100t后，船舶首、尾吃水该变量的图表22最小倾覆力矩（力臂）：船舶所能承受动横倾力矩（力臂）的极限23进水角：船舶横倾至最低非水密度开口开始进水时的横倾角24可浸长度：船舶进水后的水线恰与限界线相切时的货仓最大许可舱长称为可浸长度25稳性衡准数K是指船舶最小倾覆力矩(臂)与风压倾侧力矩（臂）之比26稳性的调整方法：船内载荷的垂向移动及载荷横向对称增减27静稳性力臂的表达式：1）基点法2）假定重心法3）初稳心点法28船体强度：为保证船舶安全，船体结构必须具有抵抗各种内外作用力使之发生极度形变和破坏的能力29局部强度表示方法：①均布载荷；②集中载荷；③车辆甲板载荷；④堆积载荷30MTC为每形成1cm吃水差所需的纵倾力矩值，称为每厘米纵倾力矩31载荷纵向移动包括配载计划编制时不同货舱货物的调整及压载水、淡水或燃油的调拨等情况32重量增减包括中途港货物装卸、加排压载水、油水消耗和补给、破舱进水等情况33抗沉性：是指船舶在一舱或数舱破损进水后，仍能保持一定浮性和稳性，使船舶不致沉没或延缓沉没时间，以确保人命和财产安全的性能34舶的操纵性是船舶能保持或改变船速、航向和位置的性能35回转圈：船在转舵前做等速直航运动，自转舵起船舶重心的轨迹曲线36回转圈可对应四个阶段：①转舵前的等速直航初始期；②自转舵起至舵转毕的机动期；③r i改变的渐变期；④r为定值的稳圆期；摩擦阻力基本阻力压差阻力(剩余阻力)--①粘性压差阻力(涡流阻力)②兴波压差阻力(兴波阻力)船舶阻力污底阻力附加阻力附体阻力空气阻力波涛阻力浅水附加阻力37流体动力：物体在空气中运动时为空气动力，在水中时则为水动力，统称为流体动力38伴流：船在水中以船速Vs行驶时，其附近水受船体运动影响产生一种追随运动的水流，该水流称为伴流39伴流：①摩擦伴流；②势伴流；③兴波伴流40阻尼力矩：①摩擦阻尼力矩；②涡流阻尼力矩；③兴波阻尼力矩41螺旋桨的工作原理三个理论：①动量理论；②叶元体理论；③环流理论42渗透率：船舱的进水体积与理论进水体积的比值43界限线：在船侧由舱壁甲板上表面至少76mm所画的线44分舱因数F：表示水线以上剩余储备浮力的大小即纵向浮态的安全程度 F小安全性高45收到功率：机器功率经过减速装置，推力轴承，轴承及尾轴套筒等的摩擦损失，传送到螺旋桨推进器，在螺旋桨与尾轴套筒之间主轴处量的功率46有效功率：螺旋桨的收到功率经过螺旋桨的工作及桨和船之间的水流的相互作用与影响，最后转换为克服阻力的功率1船舶稳性误差：船舶资料自身误差、货物积载因数误差、货物装载位置误差、货物重心位置确定误差、液舱内液体测量误差、液体因温度变化引起的重心变化、船舶常数的不确定性、2船舶初始横倾形成的原因：1）配载时各舱货物重量左右不对称2）货物装卸时左右不均衡3）液舱柜内液体左右不均衡4）舱内货物横移5）使用船上重吊装卸重大件货物3船舶初始横倾的调整：1）载荷横移2）载荷增减4稳性报告书主要内容：1）船舶主要参数和使用说明2）基本装载情况稳性总结表3）各类基本装载情况稳性计算4）液体舱自由液面惯性矩表及说明5）进水点位置和进水角曲线6）GM临或Zg临曲线等5决定船舶最小干舷高度的因素：1）船长、船舶类型2）方形系数，长深比L/B 3）上层建筑，舷弧4）季节，航区，舷外水密度6减小自由液面影响的措施：1）减小液舱宽度2）液舱应尽可能装满或空舱3）保持甲板排水孔畅通4）主要纵向水密分隔是否有漏水连通现象及是否有不必要的积水5）在排水量较小时，更应重视液舱内自由液面对稳性的不利影响7静稳性曲线的主要特征：1）静稳性曲线在原地处的斜率-初稳性高度GM2）曲线上的反曲点-甲板浸水角?j3）最大稳性力臂及其对应的横倾角?sm4）稳性消失角?v及稳性范围?r5）?=30?处静稳性力臂G Z︱?=30?6)静平衡角?s⑥影响静稳性曲线的因素：1）干舷2）船宽3）排水量（或吃水）4）船舶重稳心高度5）自由液面6）初始横倾8提高船舶抗沉性的主要措施：1）设计建造阶段1增设双层底、双层船壳2增加干舷高度3增设水密横舱壁2）营运阶段1不超载2保证各舱密性9总纵弯曲强度校核方法1）详算法2）许用剪力与许用弯矩校核法3）估算法-强度曲线图表校核法4）腐蚀对剖面模数的影响10影响涡流阻力的主要因素：1）航速（对水相对速度）V—R e∝V22）流体密度和粘性u3）水线以下船体尾部形状11用船吊吊装吊卸重物过程评估：1）货物或由码头装卸，或由船吊装卸，作业完成后，船舶稳性与浮态是一样的2）由码头吊装吊卸，其过程对船舶没有影响3）由码头吊装吊卸，其过程对船舶有显著影响，必须先评估后作业12大倾角静稳性和初稳性的区别：1）横倾角范围不同2）初稳性的三个假定在大倾角稳性中不成立3）衡量指标不同4）船舶具有初稳性，不保证在大倾角横倾中也具有稳性而不倾覆13使用稳性规则的注意事项：1）应按规则计及自由液面影响、结冰影响2）尽量避免船舶出现初始横倾3）主要稳性规则中的理论假设与实际状况的差别4）注意船舶设计状态与实际营运状态的差异5）满足稳性规则仅是满足船舶稳性最低和必须要求，并不能保证船舶一定不会倾覆6）船舶应急时，应特别只有船舶稳性的变化7）即使满足稳性规则，也不能免除船长责任14利用测定的船舶横摇周期计算初稳性高度GM、检验船舶稳性：1）测定船舶横摇周期T实测2）利用测定的T实测计算初稳性高度GM1 3）按船舶稳性方法计算初稳性高度GM4）检验-看GM1与GM 是否相当15国内船舶稳性衡准：1）初稳性高度GM不小于0.15m 2）在横倾角等于或大于30度的静稳性力臂GZ应不小于0.20m；若进水角小于30度时，则进水角处的静稳性力臂值应不小于该值3）最大静稳性力臂对应横倾角应不小于25度；且进水角应不小于最大静稳性力臂对应横倾角4）稳性衡准数K不小于116IMO稳性规则：1）GM≥0.15m 2）恢复力臂GZ曲线下的面积①0-30度面积≥0.055m*rad②0-40度或进水角中较小者间所围成的面积≥0.090③30-40度或··≥0.030 3）横倾角等于或大于30度处的复原力臂应不小于0.20m 4）最大复原力臂对应的横倾角应不小于25度5）对L≥24m的船舶，尚应满足天气衡准17改善稳性的措施：1）增加干舷2）增加船宽3）降低重心4）减少受风面积5）减少自由液面的影响6）阻止货物移动18船舶谐摇运动的危害：10剧烈的摇荡会降低船速，造成货损，损坏船舶结构，旅客晕船，影响工作2）使货物移动，甲板上浪，不适当的摇荡会危及船舶安全19避免谐摇措施：1）改变GM2）改变船速，从而改变船与波浪的遭遇周期3）改变航向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、其它设备（一）
锚设备与系泊设备； 舵设备与操舵装置； 救生设备； 消防设备； 船内外通信设备； 照明设备； 信号设备； 导航设备；
2018/11/18 15
2018/11/18
16
5、其它设备（二）
起货设备； 通风、空调和冷藏设备； 海水和生活用淡水系统； 压载水系统； 液体舱的测深系统和透气系统； 舱底水疏干系统； 船舶电气设备； 其他特殊设备。
2018/11/18 26
三、船舶尺度
1、船型尺度；
2、登记尺度；
3、最大尺度。
2018/11/18
27
1、船型尺度
☆定义：理论尺度／计算尺度。
☆用途：计算船舶干舷、稳性、吃 水差等的依据。 1.1型长(LBP或LPP)；
1.2型宽(B)； 1.3型深(D)； 1.4吃水(d)。
2018/11/18 28
基础课程有：立体几何、高等数学、理
论力学、材料力学。
2018/11/18
2
本 章 结 构
第一节 第二节 第三节 第四节 第五节 第六节 第七节
2018/11/18
现代船舶发展史 船舶构造 船舶形状 船舶尺寸 船舶重量 船舶性能 船舶相关知识
3
第一节 现代船舶发展史
1807年，美国的富尔顿建成第一艘 采用明轮推进的蒸汽机船“克莱蒙 脱”号，时速约为8公里/小时； 1839年，第一艘装有螺旋桨推进器 的蒸汽机船“阿基米德”号问世， 主机功率为58.8千瓦； 1858年，第一艘全钢船在英国问世。
⑵、上层建筑：
范围：位于上甲板以上，由左、右侧壁， 前、后端壁和各层甲板围成； 用途：其内部主要用于布置各种用途的 舱室，如工作舱室、生活舱室、贮藏舱 室、仪器设备舱室等； 上层建筑的大小、层楼和型式因船舶用 途和尺度而异。
2018/11/18
11
3、船舶动力装置
推进装置：主机、传动轴系和驱动推进器； 辅助机械设备：燃油泵、滑油泵、冷却水水泵、
前
言
1、化繁为简； 2、侧重基础知识； 3、强调实际应用； 4、不考虑复杂计算； 5、不研究太深理论； 6、了解基本规范； 7、以安全为主线。
2018/11/18 1
☆内容简要介绍：
研究船舶平衡和运动的一门学科；
从基本概念、原理性能；
是航海专业的专业基础课；
2018/11/18
4
第一艘蒸汽机船
第一艘全钢船
2018/11/18
5
1903年，俄国建造的柴油机船“万达尔” 号下水； 1954年，美国建造的核潜艇“鹦鹉螺” 号下水，功率为11025千瓦，航速33公里； 1959年，前苏联建成了核动力破冰船 “列宁”号，功率为32340千瓦；同年， 美国核动力商船“萨瓦纳”号下水，功 率为14700千瓦。
⑴主体部分： 包括范围：上甲板以下的部分，它是由 船壳(船底及船侧)和上甲板围成的具有 特定形状的空心体； 作用：保证船舶具有所需浮力、航海性 能和船体强度； 用途：船体一般用于布置动力装置、装 载货物、储存燃油和淡水以及布置其他 各种舱室。
2018/11/18 10
2、船体构成（二）
加热器、过滤器、冷却器等；
船舶电站：为船舶的甲板机械、机舱内的辅助
机械和船上照明等提供电力 ；
其他辅助机械和设备：锅炉、压气机、船舶
各系统的泵、起重机械设备、维修机床等。 备注：通常把主机以外的机械统称为辅机。
2018/11/18
12
2018/11/18
13
4、船舶舾装
主要包括：
室内装结构(内壁、天花板、地板等)； 家具； 生活设施(炊事、卫生等)； 涂装和油漆； 门窗； 梯栏杆、桅杆； 舱口盖等。
2018/11/18
32
☆登记长度
登记长度LR
2018/11/18
33
☆登记宽度
登记宽度BR
2018/11/18
1.1型长
首柱 尾柱 型长 LBP
首 垂 线
2018/11/18
29
1.2型宽
在船舶最宽处
肋骨外缘
2018/11/18
30
1.3型深和吃水
上层连续甲板横梁上缘
型 深 D
2018/11/18
31
2、登记尺度
2.1用途：国家丈量船舶总吨位、净吨位的尺度。 2.2登记长度LR：沿船舶最小型深85％处水线长度 96%,或沿该水线从从首柱前缘量至上舵杆中心 间的长度,去两者中较大者。 2.3登记宽度BR：在登记长度中点处，两舷外板表面 之间的水平距离。 2.4登记深度DR：登记长度中点处，从龙骨上缘量至 最高一层连续甲板的横梁上缘的垂直距离。
22
2.基准面
2018/11/18
23
3.船体坐标系
Z
X
Y
2018/11/18 24
4.剖面及型线图
2018/11/18
25
二、船舶形状
1. 首部形状：斜直型、飞剪型、球鼻首型、破冰型
2. 尾部形状：巡洋舰尾型、椭圆形尾、方型尾
3. 梁拱： 4. 舷弧: 5. 舭部形状： 6. 底部形状：
7. 平行中体：
2018/11/18 17
2018/11/18
18
第三节 船舶形状
一、船舶型线图
二、船舶形状
三、船舶尺度
四、船体系数
2018/11/18
19
一、船舶型线图
1、概念：型表面、型尺度、附体、船长；
2、基准面：基平面、中线面、中站面；
3、船体坐标系； 4、主要剖面：水线面、中横剖面、中纵剖 面； 5、船舶型线图：横剖线图、纵剖线图。
2018/11/18
20
1.1型表面
☆型表面：几何形状
的船体表面。
备注：钢质船舶的型 线图均采用不包括 船壳板和甲板板厚 度的船体表面来表 示其形状。
2018/11/18 21
1.2 型尺度、附体、船长
☆型尺度:从型表面量取的尺度。 ☆附体：桨、舵、舭龙骨、轴支架。 ☆船长：首尾垂线间长。
2018/11/18
2018/11/18
6
道光年间的蒸汽机船
最大的核动力破冰船 “Arktika”
2018/11/18
7
第二节 船舶构造
1、船舶构成分类：
船舶是由许多部分构成的，按各部分作 用和用途，综合归纳为： 船体； 船舶动力装置； 船舶舾装； 其它设备。
2018/11/18
8
2018/11/18
9
2、船体构成（一）
