毛细管干燥过滤器和压缩机4电冰箱制冷系统的结构原理
关于电冰箱的介绍
电冰箱的简介世界上首台家用的制冷设备在1910年左右出现，1913年拉森制造了一台人工操作的家用冰箱，1918年美国卡尔维纳特公司首次成功地试制出商业和家用自动电冰箱，到1920年为止约售出200台，1926年美国奇异公司经过11年的试验，制造出世界第一台密封式制冷系统的电冰箱，1927年第一台家用吸收式冰箱问世。
电冰箱是冷藏食物的家用电器，一般冰箱是由四大件组成:压缩机、冷凝器、膨胀阀和蒸发器，根据控制或是使用需要中间可以选择安装压力控制器、温度控制器、干燥过滤器等辅助器件，但四大件是必不可少的。
电冰箱的工作原理制冷剂在压缩机运转制冷时，在各器件(管路)的状态、压力、温度不同。
温器，有双门、三门、及四门冷藏、冷冻电冰箱。
制冷系统工作受控于电气系统，电气系统控制的依据是根据用户设置。
电冰箱器件按作用分为制冷系统、电气系统、箱体、附件四种，但各种器件是相互联系的，如压缩机和双温双控电路中电磁阀具有制冷、电气双重功能，制冷系统中防露管全部内藏于箱体门框内，毛细管部分内藏于箱体内，有的电冰箱将蒸发器全部或部分内藏于箱体内。
制冷系统工作原理电冰箱的制冷作用是将箱内热量转移到箱外，这个热量转移过程是借助循环流动，不断进行液态→气态转换的制冷剂完成的。
又因箱内温度低于箱外，按热力学第二定律，高温物体热量能自动地向低温物体传热，如果要使热量从低温物体转移到高温物体，需补充一定条件，这一补充条件就是压缩机所做的机械功。
如水流一样，要想让水由低水位流向高水位，就必须用水泵从低出往高处抽水。
在电冰箱制冷系统中压缩机就起水泵作用，将蒸发器中低温制冷剂的热量移向高温冷凝器。
制冷剂在制冷系统循环流动过程中，之所以能将箱内热量转移到箱外，是因为制冷剂在循环流动过程中不断的变换压力，从而不断的变换沸点，使制冷剂在低温的箱内管路（蒸发器）蒸发吸热，在高温的箱外管路（冷凝器）冷凝散热。
制冷管路中压力的变换是由蒸发器和毛细管实现的。
电冰箱制冷系统的组成、作用及种类
项目三电冰箱制冷系统的组成、作用及种类【课时安排】：8个课时【学习目标】：1、知识目标：了解电冰箱的种类、规格和型号。
2、能力目标：通过理论知识的学习和应用，培养综合运用能力。
3、情感目标：培养学生热爱科学，实事求是的学风和创新意识，创新精神【知识目标】：1、电冰箱组成。
2、电冰箱制冷系统的组成、作用及种类。
【教学过程】：知识点一：电冰箱的基本组成：一、概述它主要有箱体、制冷系统、电气控制系统和附件四部分组成。
二、电冰箱组成1、箱体：电冰箱的躯体部分，且来隔热保温。
箱体内空间分为冷藏和冷冻两部分。
2、制冷系统：利用制冷剂在循环过程中的吸热和放热作用，将箱内的热量转移至箱外空气中去，使箱内温度降低，达到冷藏、冷冻食物的目的。
3、电气自动控制系统：用于保证制冷系统按照不同的使用要求自动而安全地工作，将箱内温度控制在一定范围内以达到冷藏冷冻的目的。
4、附件：完善和适应冷藏、冷冻不同要求而设置的。
知识点二：制冷系统的组成1）压缩机（2）冷凝器（3）干燥过滤器（4）毛细管（5）蒸发器一、电冰箱制冷系统的制冷原理冰箱制冷系统工作经历了四个过程：压缩、冷凝、节流和蒸发。
（1）压缩机吸入来自蒸发器中的气态制冷剂，在内部汽缸内进行压缩，形成高温高压的气态制冷剂；把压力提高到与冷凝温度相对应的冷凝压力，经高压阀门从高压排气管送入冷凝器中。
（2）进入冷凝器的高温高压气态制冷剂，沿盘管向大气环境散热，与大气环境交换热量，同时在内部由气态冷凝成液态。
（3）液态制冷剂经干燥过滤器吸收水分、滤除有形赃物，优化制冷环境，防止制冷系统冰堵和脏堵。
（4）液态制冷剂经毛细管节流，控制制冷剂的流量，控制对蒸发器的供液量；把压力由冷凝压力降至蒸发压力，送至蒸发器内。
（5）进入蒸发器的液态制冷剂，剧烈地汽化转变成气态制冷剂，同时，沿盘管吸收大量的热量，达到制冷目的。
制冷剂循环往复，以至无穷。
二、压缩机它是制冷系统心脏。
压缩机通过做功把从冰箱蒸发器吸来的低温低压制冷剂蒸汽压缩成为高温高压的制冷剂蒸汽。
2-3-4冰箱毛细管和干燥过滤器

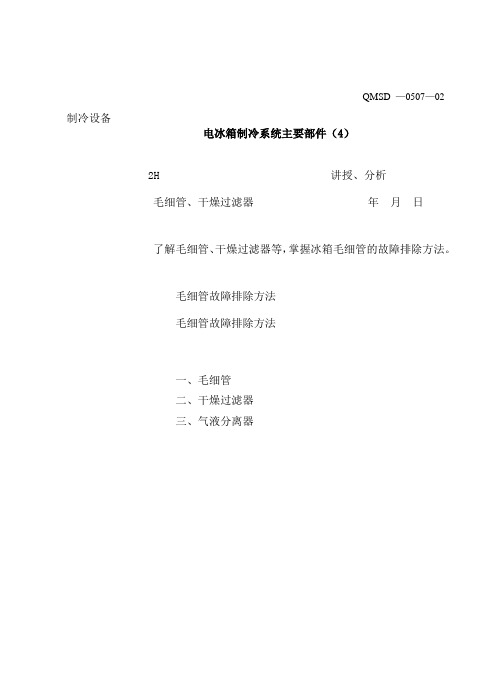

QMSD —0507—02制冷设备电冰箱制冷系统主要部件（4）2H 讲授、分析毛细管、干燥过滤器年月日了解毛细管、干燥过滤器等，掌握冰箱毛细管的故障排除方法。
毛细管故障排除方法毛细管故障排除方法一、毛细管二、干燥过滤器三、气液分离器＜复习旧课＞（5分钟）试说出冰箱蒸发器的故障及维修方法。
＜导入新课＞（5分钟）毛细管在制冷系统中起节流降压的作用，其故障率很高，这时为什么，出现故障后我们又该如何维修？＜讲授新课＞（70分钟）§2-3 电冰箱制冷系统的主要部件（）一、毛细管（一）毛细管的特点1、毛细管装在冷凝器和蒸发器之间，起节流降压的作用2、毛细管内径为0.5～1mm，长度为1.5～4m。
3、一定冷凝压力下，影响毛细管节流的主要因素是毛细管的内阻，其内阻和管长成正比，和管孔截面积成反比。
这样，可以在内径一定的情况下，通过调节管长在毛细管出口处得到不同的低温。
但也说明一个问题，冰箱维修中，尽量不要改动毛细管的尺寸。
4、毛细管一般迂回气管并行的粘在或焊在一起，或者一起套在另一铜管中，从而实现更好的热交换。
5、毛细管内径小，容易堵塞，压缩机停机后若立即骑从需要启动力矩很大，可能会因为启动电流很大而烧坏压缩机，因此应该避免。
应待5min高低压平衡后启动。
（二）毛细管故障与排除1、毛细管脏堵（1）故障现象：压缩机能启动、运行但不制冷，蒸发器流水声消失，排气管与冷凝器不热。
学生回答学生自由发挥实物展示重点讲解（2）排除方法：①首先用手摸各接头焊缝，无油迹，初步判断不是泄漏，割断工艺管后，有大量气流喷出，说明制冷系统没有泄漏，而是堵塞或是压缩机油故障。
②输入电流小于额定电流，表明压缩机的故障非常小。
③工艺管结压力表与制冷剂钢瓶，充灌R12约0.2MPa后，启动压缩机，修理阀真空压力表呈真空，停机后真空压力表回升极慢，表明毛细管或干燥过滤器堵塞。
焊开毛细管与干燥过滤器的焊缝，启动压缩机，干燥过滤器出口有排气，说明毛细管堵塞。
为什么冰箱能够制冷？
为什么冰箱能够制冷？ 冰箱是保持恒定低温的⼀种制冷设备，也是⼀种使⾷物或其他物品保持恒定低温冷态的民⽤产品。
那么冰箱为什么能够只能呢?下⾯是⼩编整理的关于冰箱制冷的原因，欢迎阅读参考。
为什么冰箱能制冷? 冰箱制冷系统由压缩机、蒸发器、冷凝器、⽑细⾎管、⼲燥过滤器组成。
压缩机是使制冷剂状态发⽣变化的动⼒机，采⽤全封闭式;蒸发器的作⽤是吸收电冰箱中物品的热量，并使液态制冷剂经吸热蒸发为⽓态;冷凝器的作⽤是将制冷剂带来的热量放出，同时，也能使⽓态制冷剂经散热冷凝为液态;⽽⽑细⾎管的作⽤是控制制冷剂的流量，以减压节流。
冰箱在制冷过程中，⾸先将蒸发器吸收的热量转变为⽓态，然后通过压缩机压缩成为⾼温⾼压的⽓体，输送到冷凝器，再将⽓体通过管壁散发出去，从⽽使冰箱内部的温度降低。
如此循环，冰箱内部的热量会不断转移到冰箱外，从⽽达到制冷的⽬的。
电冰箱起源简介 ⼈类从很早的时候就已懂得，在较低的温度下保存⾷品不容易腐败。
公元前2000多年，西亚古巴⽐伦的幼发拉底河和底格⾥斯河流域的古代居民就已开始在坑内堆垒冰块以冷藏⾁类。
中国在商代(公元前17世纪初⼀前11世纪)也已懂得⽤冰块制冷保存⾷品了。
在中世纪，许多国家还出现过把冰块放在特制的⽔柜或⽯柜内以保存⾷品的原始冰箱。
直到19世纪50年代，美国还有这种冰箱出售。
1822年，英国著名物理学家法拉第发现了Th氧化碳、氨、氯等⽓体在加压的条件下会变成液体，压⼒降低时⼜会变成⽓体的现象。
在由液体变为⽓体的过程中会⼤量吸收热量，使周围的温度迅速下降。
法拉第的这⼀发现为后⼈发明压缩机等⼈⼯制冷技术提供了理论基础。
第⼀台⼈⼯制冷压缩机是由哈⾥森于1851年发明的。
哈⾥森是澳⼤利亚《基朗⼴告报》的⽼板，在⼀次⽤醚清洗铅字时，他发现醚涂在⾦属上有强烈的冷却作⽤。
醚是⼀种沸点很低的液体，它很容易发⽣蒸发吸热现象。
哈⾥森经过研究制出了使⽤醚和冰箱压⼒泵的冷冻机，并把它应⽤在澳⼤利亚维多利亚的⼀家酿酒⼚，供酿酒时制冷降温⽤。
冰箱制冷原理
冰箱制冷原理文摘：蒸汽压缩式制冷系统由压缩机、冷凝器、毛细管、蒸发器组成,用管道将它们连接成一个密封系统.制冷剂液体在蒸发器内以低温与被冷却对象发生热交换,吸收被冷却对象的热量并气化,产生的低压蒸汽被压缩机吸入,经压缩后以高压排出.压缩机排出的高压气态制冷剂进冷凝器,被常温的冷却水或空气冷却,凝结成高压液体.高压液体流经膨胀阀时节流,变成低压低温的气液两相混合物,进入蒸发器,其中的液态制冷剂在蒸发器中蒸发制冷，产生的低压蒸汽再次被压缩机吸入,如此周而复始，不断循环.关键字：冰箱制冷原理1前言：随着我国经济的飞速提高，百姓的生活水平不断提高，每家每户拥有一台电冰箱已经不是什么梦想。
通过冰箱制冷，人们生活所需的食物都可以延长一定的保鲜期和保质期，冰箱能够保鲜蔬菜、水果，并冷冻肉，还可以将吃剩的食品短期保存，避免浪费。
但是冰箱的另一个坏处就是对环境的破坏和对资源的消耗。
如何使用冰箱是我们必须思考的问题。
2冰箱制冷原理要想使电冰箱内的温度下降，就必须想办法不断地把电冰箱内的热量移到箱外来，那么用什么办法呢？我们知道，水在标准大气压下的沸腾温度为100℃，即水在100℃时就“开”了。
在沸腾过程中，水要吸收大量的热量，由液体变为水蒸气。
其中“吸收大量的热量变为水蒸汽”这一特性对我们很有启发。
于是我们找到了一种物质，“氟利昂—12”，它不像水那样在100℃时沸腾，而是在-30℃左右的低温下就能沸腾汽化，在汽化的过程中也要吸收大量的热量。
我们将这种物质作为电冰箱的制冷剂，让这种液态物质在冰箱的蒸发器内沸腾汽化，吸收箱内的大量热量，使电冰箱内降温。
又因氟利昂—12在-30℃左右的低温下就能沸腾汽化，因此电冰箱内的温度就可以降低到很低。
电冰箱的制冷系统是由全封闭压缩机、冷凝器、毛细管、蒸发器等组成的一个封闭循环系统。
工作过程如图一。
3制冷过程主要分为：2.1压缩。
除少数环保冰箱外，现在普通家用冰箱的制冷剂大多还是氟利昂，它储存在冰箱的专用容器中。
冰箱制冷原理
电冰箱的原理以及生活中的应用一、冰箱制冷原理：冰箱制冷是一个能量转移的过程，是指用人工的方法从低于环境温度的某一封闭空间内吸取热量，将其转移给环境介质的过程。
为了实现能量转移过程，需要消耗一定的外界能量作为补偿，使制冷剂在更低的温度下连续不断地从被冷却物体中吸热，达到制冷的目的。
家用冰箱制冷是一种蒸汽压缩式制冷，属于相变制冷，即利用制冷剂液态变为气态时的吸热效应来获取冷量。
如果将部分蒸汽从容器中抽走，平衡遭到破坏，液体中必然要再汽化一部分蒸汽来维持平衡。
而液体汽化时需吸收热量，它可来自被冷却对象，使它变冷，从而达到制冷的目的。
家用冰箱制冷系统由压缩机、冷凝器、过滤器、毛细管和蒸发器五大件组成。
它们之间用管道依次连接，形成一个封闭系统，制冷剂在系统内循环流动，不断地发生状态变化，达到制冷的目的。
其工作过程是：压缩机吸入蒸发器内产生的低温、低压制冷剂蒸汽，保持蒸发器内的低压状态，创造了蒸发器内制冷剂液体不断地在低温沸腾的条件；压缩机吸入的蒸汽经过压缩，其温度、压力升高，创造了制冷剂蒸汽能在常温下被液化的条件；高温、高压蒸汽排入冷凝器，在压力保持不变的情况下被冷却介质（空气）冷却，放出热量，温度降低，并进一步凝结成液体，从冷凝器排出；高压制冷剂液体经过节流阀时，因受阻而使压力下降，导致部分制冷液体汽化，吸收汽化潜热，使其本身温度也相应降低，成为低温低压下的湿蒸汽，进入蒸发器；在蒸发器中，制冷剂液体在压力不变的情况下吸收被冷却介质（空气）的热量而汽化，形成的低温低压蒸汽又被压缩机吸走，如此循环不已。
系统零部件功能简介1.压缩机——制冷系统的“心脏”,在制冷系统工作过程中吸入蒸发器内的低温、低压制冷剂蒸汽,将制冷剂压缩成高温、高压蒸汽排入冷凝器。
2.蒸发器——吸收箱体内的热量，保持箱体内处于相对低温。
3.毛细管——起节流作用，控制制冷剂在管道内的流量,将高温高压的制冷剂液体变为低温低压的液体。
4.冷凝器——将高温高压的制冷剂热量传递到空气中,冷却制冷剂。
§3.3电冰箱的结构与原理
液态 降低 常温→低温
4、电冰箱制冷系统运行实训
1）电冰箱在停机状态，分别记录高、低压力表压力。
2） 通电运行约10-20分钟后，分别记录高、低压力表 压力。
3） 通电运行约10-20分钟后，用手触摸冷凝器上部、 中部、下部表面，检查其表面情况。 4）通电运行约10-20分钟后，观察蒸发器的结霜情况。 5）注意，关机后重新开机必须间隔3―5分钟。
热量“搬出”箱外，实现制冷目的。
电冰箱制冷系统组成
电冰箱制冷 系统如图所 示，由压缩 机、冷凝器、 干燥过滤器 毛细管、蒸 发器等部件 及不同直径 的铜管连接 组成，形成 一个封闭的 循环系统。
电冰箱制冷循环
电冰箱制冷
循环工作过
程（如图所 示）分为蒸 发、压缩、 冷凝和节流 四个过程
制冷循环四个工作过程特性
5、实训报告
将实训所得结果填入实训报告3.3-1
中并思考表中所列问题。
实训报告3.3-1
序号 1 2 3 4 5
6 7 8 9
内容 停机时表压力（MPa） 运行正常时表压力（MPa）
蒸发器 冷凝器 冷凝器上下端表面温度是否有 变化？为什么？ 高、低压侧的压力差多大？ 毛细管前后的温度 简述电冰箱制冷原理 根据运行数据及原理，请你说 出判断制冷系统正常运行的依 据是什么？
数据 高压表： 低压表： 高压表： 低压表： 表面结霜情况： 上部： 中部： 下部：
毛细管前：
毛细管后：
循环过程 名称 蒸发 利用制冷剂 蒸发吸热， 产生制冷作 用 液态→气态 低压 低温→高温 压缩 提高制冷剂 气体压力， 造成液化条 件 气态 增加 低温→高温 冷凝 将制冷剂冷 凝，放出热 量，进行液 化 气态→液态 高压 高温→常温 节流 降低制冷剂 液体压力和 温度
冰箱主要结构以及作用
冰箱主要结构以及作用冰箱主要结构以及作用方法/步骤1压缩机（低压高温气体→高压高温气体）作用：吸收来自蒸发器中的低温低压的制冷剂蒸汽，经过压缩机的绝热压缩之后最终变成了高温高压的蒸汽2冷凝器（高压高温气体→高压低温液体）作用：将压缩机中高温高压蒸汽导入进入冷凝器中，在同等的压力下进行制冷剂蒸汽的冷凝，同时向周围的介质进行散热，将其变成高压低温的制冷剂冷液。
3干燥过滤器（安装于冷凝器与毛细管之间）作用：1.用以吸附制冷系统中的水分，以防止发生冰堵2.起过滤作用，防止杂质、碎物等进入毛细管引起脏堵。
4毛细管（高压低温液体→低压低温液体）作用：将高压低温的制冷剂冷液在毛细血管中等焓节流之后，将其转变成为低温低压的制冷剂蒸汽，之后将制冷剂蒸汽送入蒸发器中。
5蒸发器（低压低温液体→低压高温气体）作用：将通过毛细血管的低温低压的制冷剂蒸汽在蒸发器等压的条件下使其沸腾，制冷剂蒸汽在沸腾的`过程中会吸收周围介质的热量，最终变成低温低压的制冷剂干饱和的蒸汽。
6启动器和过载保护器1.启动器：冰箱启动继电器是PTC启动继电器。
PTC是一种半导体晶体材料，具有正温度系数的电阻特性。
这种PTC，在环境温度100℃以下，不带电的情况下，呈低电阻（约22Ω），通电后元件温度瞬间急剧上升，电阻增大，使启动绕组断路。
2.过载保护器：当压缩机的温度过高或主绕组电流过大时，为避免压缩机电机烧毁，过载保护器会自动断开压缩机电源7电容冰箱里有一个启动电容和一个运转电容,其实就是对于单相电动机进行移相运转用的。
起缓冲作用，保护电器。
注意事项毛细管为什么能降压？因为流体流速变大了,压强就变小。
冰箱制冷性能原理
温环境也能正常运转。
宽电压带设计：康佳冰箱在165V-242V的电压范围内，均能安全正常运行， 不需要外接稳压器。 静音技术：高性能低噪音的压缩机，先进的结构噪音控制技术，精益求精 的制冷管道降噪设计，使康佳冰箱噪音达到国家标准最高级别A级标准， 让您的居家环境更加安宁、舒适。 超级节能：采用高效压缩机和超微孔发泡工艺，加上细致的门封设计，使 冰箱日耗电小于0.28度。 内置式感温探头，温控精确，能将温度波动控制在合理的范围之内，有效 锁住水份。
ቤተ መጻሕፍቲ ባይዱ
3、隔热层 过去冰箱的隔热层都用玻璃棉充填，现在冰箱隔热层都用聚氨酯发泡 塑料。 聚氨酯发泡塑料是在异氰酸酯、组合聚醚的聚合反应中，加入发泡剂 发泡而成。 发泡剂过去都采用R11，这种发泡剂对大气层的臭氧层有较大的破坏作 用。现在的发泡剂逐渐改为R141b或环戊烷，这两种发泡剂都是环保发泡 剂。 4、门铰链 箱体和门体由门铰链联接在一起。单门电冰箱有上、下两个铰链，双 门电冰箱有上、中、下三个铰链，三门冰箱有4各门铰链。门铰链上一般都 加一个限位机构和一个自锁机构。 5、门封条 为防止冰箱内冷气外泄和外界热气侵入，在门体的内壁四周装有磁性 门封条，依靠磁条的磁力，将门封与箱体铁皮紧紧吸住。门封条是用软质 聚氯乙烯挤塑成条，将磁性胶条穿入塑料门封条的空心管里，四角热粘合 而成。
（2）蒸发器的组成 a、上置冷冻室冰箱 冷冻室蒸发器为板管式蒸发器，板为冷冻室内胆，材质为铝板。管--有一些 为铝管，有一些为铜管，用粘胶铝箔贴在内胆背面。冷藏室蒸发器为板管式蒸 发器，板—为粘胶铝板，贴在冷藏胆背面。管为铜管，用粘胶铝箔贴在粘胶铝 板上。 b、下置冷冻室冰箱 冷冻室蒸发器为丝管式蒸发器，将钢丝点焊在邦迪管上，作成层架（用于放 抽屉），并作防锈处理。冷藏室蒸发器为板管式蒸发器，板—为粘胶铝板，贴 在冷藏胆背面。管为铜管，用粘胶铝箔贴在粘胶铝板上。 5、干燥过滤器 （1）干燥过滤器的作用 干燥过滤器的作用是滤去制冷系统中的污垢和吸附制冷系统中残流的少量水分， 以确保毛细管畅通和制冷系统正常工作。 由于水分子的直径为2.7-3.2A，而R12的分子大于4A，R134a的分子直径不一 样，所以要选用不同的分子筛。设计和修理制冷系统时，要根据制冷剂来选择 干燥过滤器的型号。
电冰箱制冷系统原理与设计-文档资料
产品开发中心 制冷所 更新日期 2019/11/12
内容
1. 理论基础 2. 蒸汽压缩式制冷循环
3. 制冷剂
4. 压缩机 5. 润滑油
6. 冷凝器
7. 蒸发器 8. 毛细管与回气管换热器
理论基础
相变
三相图 焓-温度状态图 （H2O）
饱和压力曲线 （H2O）
Q k
对流
T A x
（2）
Q hA T
辐射
（3）
Q T4 f
（4）
8 2 4 5 .67 10 W /( m K)
蒸汽压缩式制冷循环
压缩：等熵过程 冷凝：等温过程 膨胀：等熵过程 蒸发：等温过程
蒸汽压缩式制冷循环-实际制冷循环
带毛细管回热的理想循环
制冷系统实际循环
物体的固液气三相存在形式和温度，压力密切相关。 在相变过程中伴随着潜热的吸收和释放，但物质的温 度维持不变。 液体的饱和温度会随压力升高。 常见物质：干冰（常温常压下直接升华）水
理论基础
理想气体状态方程 热交换器的换热
PV mRT
热传导
（1）
Q UA T U 1 1 1 h out k h in
4 3 2 1 0 10 15 20 25 30 环境温度Tamb（°C） 35 40
蒸发压力 冷凝压力
•增大制冷剂充注量 •低温下停止冷凝风机运转，提高冷凝 温度
蒸发器的作用
•
•
利用制冷剂液体的蒸发，从低 温环境吸收热量，再通过回气 管排向压缩机。 蒸发器的负荷大小：
Q U A T q ( h h ) e e e v 6 5
过滤器的X 射线照片
