屏蔽泵检修规程样本
屏蔽泵维护检修规程
目次
1 总则…………………………………………………………( 194)
2 检修周期与内容……………………………………………( 194)
3 检修与质量标准……………………………………………( 195)
4 试车与验收…………………………………………………( 199)
5 故障处理……………………………………….……………( 200)
1、总则
1.1主题内容与适应范围
1.1.1主题内容
本规程规定了化工屏蔽泵的检修周期、检修内容、检修与质量标准、试车与验收及故障处理。
1.1.2适应范围
本规程适用于河南丰利石化有限公司装置内输送各种化工介质的屏蔽泵。
1.1.3编写修订依据
本规程编写修订依据设备说明书, 并参照中国石化出版社出版的《石油化工厂设备检修手册》。
SHS 03047- 屏蔽泵维护检修规程
2检修周期与内容
2.1检修周期表 (见表1)
表1 检修周期表月
检修类别小修大修
检修周期6-12 24
整检修周期
2.2检修内容
2.2.1小修
2.2.1.1检查各部位连接螺栓紧固情况, 并消除泄漏点 ;
2.2.1.2检查与清扫冷却水系统, 保证畅通 ;
2.2.1.3检查轴承监测器是否完好 ;
2.2.1.4检查、清理系统过滤网 ;
2.2.1.5检查循环系统中针型阀的密封状态和调节是否灵活 ;
2.2.1.6检查记录叶轮的轴向窜动量;
2.2.1.7清洁和疏通叶轮和蜗壳流道。
2.2.2大修
2.2.2.1包括小修内容
2.2.2.2清洗叶轮和泵壳内腔, 检查叶轮、辅助叶轮的磨损和腐蚀情况, 测量口环间隙 ;
2.2.2.3检查轴套、轴承和推力盘的磨损情况 ;
2.2.2.4检查定子、转子、壳体和轴的磨损和腐蚀情况, 必要时对转子和定子进行无损检测 ;
2.2.2.5全面检查电气接点和泵的绝缘情况, 检查定子与转子的电气性能 ;
2.2.2.6测量转子的径向圆跳动值, 必要时对转子部件做动平衡校验 ;
2.2.2.7清洗、检查冷却器及夹套, 涂防锈漆和更换密封圈 ;
2.2.2.8若带机械密封的屏蔽泵, 应检查或者更换进行密封 ;
2.2.29检查其它各零部件的磨损和腐蚀情况。
3、检修与质量标准
3.1拆卸前的准备工作
3.1.1根据检修前设备运行技术状态和监测记录,分析故障的原因和部位,制定详细的检修计划 ;
3.1.2熟悉设备技术资料 ;
3.1.3备齐检修所需的工、量、卡具 ;
3.1.4检修所需更换的部件符合设计要求 ;
3.1.5按规定具备安全检修条件 ;
3.1.6各项准备工作应符合安全、环保、质量等方面的要求,
并对检修过程进行危害识别及风险评价, 办理相关票证 ;
3.2拆卸与检查
3.2.1卸下辅助配管和冷却器等附属部分, 检查有无堵塞和腐蚀 ;
3.2.2卸下中间连接体, 检查连接螺栓的损坏情况及连接体磨损
情况 ;
3.2.3测量间隙g值, g值就是叶轮与下部端盖的距离, g值含义
见图1
图1 测量间隙示意图
3.2.4卸下叶轮与辅助叶轮,检查其磨损腐蚀情况,并测量记录口
环间隙 ;
3.2.5卸下轴承检测器,检查完后情况 ;
3.2.6检测轴的轴向窜动量 ;
3.2.7卸下前后石墨轴承与轴承座,检查石墨轴承表面有无磨印和损伤,并测量其内径和长度值,做好记录。
3.2.8若带机械密封的泵, 机械密封和拆卸与检查参照。
SHS03059--- 《化工设备通用部件检修及质量标准》的有关规定。
3.2.9卸下转子, 不许擦伤屏蔽套表面, 检查定子和转子屏蔽套表面的磨印和腐蚀情况, 校核转子部件的跳动值, 必要时对定子和转子做无损检测。
3.2.10卸下轴套和推力盘, 检查它们的表面磨损和腐蚀情况, 测量轴套外径值。
3.2.11检查叶轮与轴、键与轴、轴套与轴的配合尺寸。
3.3质量标准
3.3.1屏蔽泵各部螺栓紧固力矩( 见表2)
表2 螺栓紧固力矩 N●m
螺栓规格碳钢不锈钢
M6 M8 M10 15
35
65
10
25
40。
屏蔽泵检修规程
计算机编码：J3.HE.BT.P801-3a装置名称：含硫污水气提装置设备工艺位号：屏蔽泵设备工艺名称：循环泵设备类型：异步电机设备型号：DA81-616JMN-0810U1设备管理分级：－封面页01页－状态卡02-02页－动作卡03-05页－附件XX-XX页检修负责人：年月日装置设备负责人：年月日分厂机械动力部主管：年月日公司机处主管：年月日状态卡000 检修前准备010 办理转动设备检修及风险评价作业票020 确认此屏蔽泵电机具备安全拆卸检修的条件100 拆卸检查屏蔽泵电机接线盒上盖110 拆卸检查动力电缆接头120拆卸检查温度控制电缆接头200 检修前测试屏蔽泵电机绝缘值210 检查屏蔽泵电机接线柱300 检修后验收测试屏蔽泵电机绝缘值310 检查屏蔽泵电机接线柱320 确认全部合格进行回装400 检修完毕410 试运合格420 交付使用动作卡000 检修前准备001 B-[ ]准备M6内六角扳手；M12、M14、M17套筒；150毫米管钳子；电工常用工具。
002 B-[ ]准备500V摇表；钳型电流表0-40A；测振表vm-63；测温表DT-8812；氢氰酸报警器。
003 B-[ ]准备绝缘胶布；塑料绝缘带；M8螺栓4个；M10螺母三个。
004 B-[ ]准备防毒面具和新开启的防护用氢氰酸滤毒罐，使用期为30分钟以内。
010 办理转动设备检修及风险评价作业票011 B-[ ]办理完转动设备检修及风险评价作业票。
012 B-< >确认转动设备检修及风险评价作业票规定的内容和安全措施已经全部落实。
签字（）020 确认此屏蔽泵电机具备安全拆卸检修的条件021 B-< >用氢氰酸报警器检测现场有毒有害气体含量低于10ppm。
签字（）022B-< >确认屏蔽电机已经停电。
签字（）100 拆卸检查屏蔽泵电机接线盒上盖101 B-[ ] 使用内六角扳手拆卸屏蔽泵电机接线盒螺丝。
屏蔽泵检修规程
单级屏蔽泵检修规程第二气体处理厂：张伟1总则本规程适用于石油化工工艺厂，大连帝国屏蔽电泵有限公司采用日本技术生产的单级基本型屏蔽电泵的维护和检修，做用于易燃、易爆、腐蚀、毒性、贵重液体的输送，不包括泵用电器、仪表的维护和检修。
1.1 工艺流程概述通过屏蔽电泵将戊烷塔顶分离出的正异C混合液送入精馏塔，通过塔底再沸器加热，5气相上升至塔顶，经空冷器冷却凝成液相进入回流罐，再经回流泵部分采出送至产品灌和经塔底采出泵采出送至产品罐。
其工艺流程见图1。
回流回到塔内再分馏，塔底为正C5图1 工艺流程简图1.2 设备结构简介1.2.1 设备结构基本型屏蔽电泵由大连帝国屏蔽电泵有限公司采用日本技术制造。
泵主要是由泵体、叶轮、泵轴、转子、定子、轴承等组成。
屏蔽电泵是电动机和泵构成一体，泵体直接装在电机法兰上。
定子的内表面和转子外表面装有非磁性的耐腐蚀金属薄板做成的定子屏蔽套和转子屏蔽套，另外在各自的侧面用耐腐蚀的金属厚板与它们焊接密封起来，与输送液体完全隔离开，使定子铁芯和转子铁芯不受浸蚀。
在液体中旋转的转子是由前后两个轴承所支撑的轴构成一体，在轴的前端装有叶轮，形成没有轴封的屏蔽电泵。
电泵的叶轮所产生的轴向推力，作用于前后推力盘上。
泵的结构剖面图见图2。
01 02 03 04 05 06 0708 09 10 11 12 13 14 15 16图2 基本型屏蔽电泵结构剖面图1－泵体；2－过滤器；3－轴套；4－轴承；5－推力盘；6－循环管；7－RB端盖；8－螺栓9－底座；10－叶轮；11－定子；12－转子屏蔽套；13－定子屏蔽套；14－转子；15－机架；16－轴1.3设备技术性能设备主要技术性能见表1。
2.1 零部件完整齐全，质量符合要求a．设备零部件齐全完整，其材料、几何尺寸、加工精度等符合设计图样技术要求，无损坏和超限缺陷。
b．泵的仪表、信号齐全完整，指示准确，动作灵敏可靠。
c．泵的基础、机座稳固，各部件连接螺栓的安装符合技术要求；阀门、管件、支架、管卡安装合理，无异常振动。
屏蔽泵维修规程
泵设备维护检修规程1 总则1.1适用范围本规程适用于屏蔽泵的维护和检修。
在使用本规程前制定方案，辨识危险源，严格按检修方案执行。
1.2结构简述屏蔽泵主要由泵体、泵盖、转子/定子屏蔽套、叶轮、轴和托架等部件组成。
2 完好标准2.1零部件2.1.1泵本体及各零、部件完整齐全。
2.1.2基础螺栓及各连接螺栓齐全、牢固。
2.1.3安全防护装置齐全、稳固。
2.1.4压力表、电流表等仪表齐全、灵敏，量程符合规定，并定期校验。
2.1.5各部安装配合符合规定要求。
2.1.6泵体及阀门、管件、管线油漆完整，标志明显。
2.1.7基础、底座完整、坚固。
2.2运行性能2.2.1液体畅通，润滑良好，使用40目过滤器”。
2.2.2运转正常，无异常振动，杂音等现象。
2.2.3压力、流量平稳，各部温度正常，电流稳定。
2.2.4能力可达到铭牌能力或额定能力。
2.3设备及环境2.3.1设备清洁，外表无灰尘、油垢。
2.3.2基础表面及底座整洁，表面及周围无积水、废液、环境清洁。
2.3.3进出口阀门、管口法兰、泵体等处接合面均无泄漏。
3 设备的维护3.1日常维护3.1.1严格按照操作规程启动、运行及停车，并做好运行记录。
3.1.2经常观察泵的压力和电机电流是否正常和稳定，设备运转有无异常声响或振动，发现问题及时处理。
3.1.3经常保持泵及周围整洁，及时消除跑、冒、滴、漏，密封符合要求。
3.1.4维修人员应定时上岗，检查设备并及时处理所发现的问题。
3.1.5在泵所处环境温度较低情况下，泵停用时，排尽剩液，以防冻裂机壳及零件。
3.2紧急情况停车运转时要把如下的数据记录好，如有异常情况应立即停止运转，查找原因并采取对策，在查明原因排除故障后方可再次运转：A、泵入口压力、泵出口压力；B、TRG指示值；C、电压、电流；D、有无异常声音、振动。
4 检修周期及检修内容4.2.1小修4.2.1.1检查冷却系统及清除水垢。
4.2.1.2消除在运行中发现的缺陷渗漏。
屏蔽泵检修规程
屏蔽泵检修标准常见故障及处理方法000.B-[ ]检修前的准备工作001.B-[ ]根据设备运行情况及故障特征，确定检修项目及内容，做好备件、备品、消耗材料的准备。
002.B-[ ]检修前必须对检修人员进行技术交底，使之熟悉所承担的检修内容、技术要求和安全措施，在此基础上明确分工，做到责任到人。
003.B-[ ]检修前必须完成工器具、备品备件、消耗材料、专用机具、记录图表的准备和检验工作。
005.B-[ ]当机泵停运后，工艺人员做好冲洗、置换、排放工作，并确定机组已断电；当泵内置换合格后，方能办理设备检修交出手续。
006.B-[ ]办理相应的检修工作票.签字：B-( ) 010.B-[ ] 拆装程序a.把与泵相连的所有控制阀门关闭。
b.卸下循环管，拆开接线盒。
c.由于泵承受配管的一些重量，故在泵体的下面要适当的铺上垫木。
d.卸下紧固泵体的螺栓。
e.卸下紧固机架与底座的螺栓，沿轴向移动把电动机和叶轮与泵体脱开。
6）取下密封垫圈，要无损的保管好。
f.把用于防止叶轮螺栓松动的止动垫圈打开，卸下螺栓，即可取下叶轮。
将FB端盖卸下，并将轴承一起取下。
g.抽出转子，注意不要碰伤转子屏蔽套。
h.后测轴套的拆卸，要把止动垫圈打开，卸下螺栓之后，即可取下。
然后取下推力盘。
020.B-[ ] 主要零部件的检修021.B-[ ] 轴承a.工作表面有无光泽、损伤等。
b.内径磨损量应符合表3规定。
c.推力面反射型沟槽磨损程度。
d.如果检查未发现任何问题，则可继续使用。
e.如果发现上述的某一项不符合要求时，把紧定螺钉松开，取下轴承。
022.B-[ ] 轴套及推力盘a.有无腐蚀。
b.工作表面有无光泽、损伤等。
c.磨损程度。
经过检查确定是否需要更换。
023.B-[ ]主轴a. 轴颈的圆柱度与圆度偏差不大于0.02mm，其表面不得有伤痕，表面粗糙度值不大于Ra1.6。
b. 泵轴的直线度至少要达到0.03mm。
c. 键与键槽符合要求。
屏蔽泵维护检修规程
屏蔽泵维护检修规程1.总则适用范围本规程适用于大连帝国泵F/FA型、F-V/FA-V、R/RA型、B/BA型、K型、G 型、D型及日机装相应型式屏蔽电泵的维护及检修。
其他屏蔽电泵可作为参考。
结构简述屏蔽电泵主要由泵体、叶轮、转子、定子、石墨轴承、轴套、推力盘、端盖、轴承监测器、接线盒、底座等部件组成。
现场屏蔽泵规格型号及参数见下表（摘选）表12.完好标准零、部件零、部件齐全完整，质量符合要求。
基础、机座牢固完整，质量符合要求。
压力表、电流表、轴承监测器灵敏性可靠。
管道、阀门、支架安装合理，标志分明，符合技术要求。
防腐符合要求。
运行性能设备运转平稳无杂音，运转电流不超过额定值。
压力、流量平稳，各部温度正常。
循环管道畅通无阻。
设备能力达到铭牌规定或满足生产需要。
技术资料技术档案齐全，数据准确可靠。
设备随机合格证，产品使用说明书齐全。
设备总装图和易损件图样齐全。
检修及验收记录齐全。
设备维护检修规程、操作规程齐全。
设备及环境设备清洁，表面及周围无灰尘、油垢和杂物。
设备及附属管道无跑、冒、滴、漏。
3.设备的维护日常维护检查设备有无异常振动或声响。
检查轴承监测器的指示是否在允许范围。
检查液体循环管及冷却系统管道是否畅通。
按时检查压力、流量和各部温度是否正常，并做好记录。
经常检查各部连接螺栓有无松动现象或因松动而产生的振动。
检查各部密封点有无跑、冒、滴、漏现象。
每班做好设备的整洁工作。
常见故障处理方法常见故障处理方法见表2。
表2紧急情况停车遇有以下情况之一者应立即停车：a.当轴承监视器指向红区时；b.当屏蔽泵有异常响声时；c.当屏蔽泵冷却水套温度过高或突然断水时；d.当屏蔽泵入口断液时。
4.检修周期和检修内容检修周期检修周期见表3。
表3检修内容小修检查紧固各部螺栓。
清洗过滤器、过滤网。
检查清洗液体循环管及冷却系统管道的水垢。
中修包括小修内容解体检查各零、部件的磨损、腐蚀程度，予以修复或更换。
检查调整各部间隙。

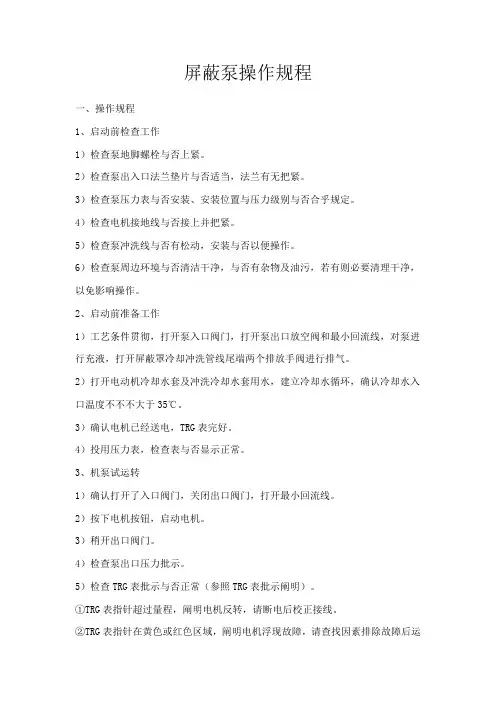

屏蔽泵操作规程样本
屏蔽泵操作规程一、操作规程1、启动前检查工作1）检查泵地脚螺栓与否上紧。
2）检查泵出入口法兰垫片与否适当，法兰有无把紧。
3）检查泵压力表与否安装、安装位置与压力级别与否合乎规定。
4）检查电机接地线与否接上并把紧。
5）检查泵冲洗线与否有松动，安装与否以便操作。
6）检查泵周边环境与否清洁干净，与否有杂物及油污，若有则必要清理干净，以免影响操作。
2、启动前准备工作1）工艺条件贯彻，打开泵入口阀门，打开泵出口放空阀和最小回流线，对泵进行充液，打开屏蔽罩冷却冲洗管线尾端两个排放手阀进行排气。
2）打开电动机冷却水套及冲洗冷却水套用水，建立冷却水循环，确认冷却水入口温度不不不大于35℃。
3）确认电机已经送电，TRG表完好。
4）投用压力表，检查表与否显示正常。
3、机泵试运转1）确认打开了入口阀门，关闭出口阀门，打开最小回流线。
2）按下电机按钮，启动电机。
3）稍开出口阀门。
4）检查泵出口压力批示。
5）检查TRG表批示与否正常（参照TRG表批示阐明）。
①TRG表指针超过量程，阐明电机反转，请断电后校正接线。
②TRG表指针在黄色或红色区域，阐明电机浮现故障，请查找因素排除故障后运营。
③T RG表指针在绿色区域，电机运转正常。
6）保持出口阀门开度，运转2分钟后停泵，再次对泵体各处排气。
4、机泵运转1）确承认以，启动电机。
2）缓慢启动泵出口阀门和最小回流线阀门，调节出口流量到规定值。
3）检查电机电流与否超限。
4）检查出口压力表与否在规定范畴内。
5）检查TRG表读数与否正常。
6）运转声音和振动有无异常。
二、TRG表批示阐明。
三、使用注意事项1、禁止空载运转。
2、开泵前排气要彻底。
3、断流转动不得超过30秒。
4、不得逆向持续运转。
5、不得在冷却水投用前开泵。
6、运转中如果有异常现象应及时停泵解决。
7、TRG表在红色区域，禁止运转。
8、不大于最小流量不容许运转。
9、冷却水流量不大于规定值时不容许开泵。
10、环境温度规定-20℃~40℃，湿度不不不大于85%（25）和规定防爆标志。
屏蔽泵维护检修规程(完整版)
目录1 总则 (2)1.1适用范围 (2)2完好标准 (2)2.1零、部件 (2)2.2运行性能 (2)2.3技术资料 (2)2.4设备及环境 (2)3设备的维护 (3)3.1日常维护 (3)3.2定期检查内容 (3)3.3常见故障处理方法 (3)4检修周期和检修内容 (4)4.1检修周期 (4)4.2检修内容 (4)5检修方法和质量标准 (4)5.1泵壳与叶轮 (4)5.2转子 (5)5.3组装 (5)6试车与验收 (6)6.1试车前准备工作 (7)6.2试车 (7)6.3验收 (7)7维护检修安全注意事项 (7)7.1维护安全注意事项 (7)7.2检修安全注意事项 (8)7.3试车安全注意事项 (8)1总则1.1适用范围本规程适用于F型、R型、B型、G型、KS型、d型、X型屏蔽电泵的维护及检修。
其它屏蔽电泵可作为参考。
1.2结构简述屏蔽电泵主要由泵体、叶轮、副叶轮、轴套、热屏、石墨轴承、前后端盖、冷却水套、转子、定子、监测仪表、底座等零部件组成。
1.3设备性能设备性能见表12完好标准2.1零、部件2.1.1零、部件齐全完整，质量符合要求。
2.1.2基础、机座牢固完整，质量符合要求。
2.1.3压力表、电流表、TRG表等灵敏可靠。
2.1.4管道、阀门、支架安装合理，标志分明，符合技术要求。
2.1.5防腐符合要求。
2.2运行性能2.2.1设备运转平稳无杂音，运转电流不超过额定值。
2.2.2压力、流量平稳，各部温度正常。
2.2.3循环管道畅通无阻。
2.2.4设备出力能力达到铭牌规定或满足生产需要。
2.3技术资料2.3.1技术档案齐全，数据准确可靠。
2.3.2设备随机合格证，产品使用说明书齐全。
2.3.3设备总装图和易损件图样齐全。
2.3.4检修及验收记录齐全。
2.3.5设备维护检修规程、操作规程齐全。
2.4设备及环境2.4.1设备清洁，表面及周围无灰尘、油垢和杂物。
2.4.2设备及附属管道无跑、冒、滴、漏。
屏蔽泵检修规程
屏蔽泵检修方案1总述1.1合用范畴本方案合用于煤化工集团公司双甲车间生产装置区大连帝国屏蔽泵屏蔽泵的检修；日机装屏蔽泵和海米梯克屏蔽泵的检修内容和环节可参考此进行，检修数据则严格按照其随机资料上数据。
1.2屏蔽泵构造及重要零部件材质屏蔽泵的泵部分和电机部分是直接连接的，电机转子组件的轴直接延伸至泵部分，在轴的前端装有泵的部件--叶轮。
电机的转子外表面和定子内表面用非磁性耐腐蚀的金属薄板(屏蔽套)封焊，使定子绕组和转子铁心与介质完全隔离。
屏蔽电机的定子和转子之间的间隙应尽量的小以减少对屏蔽电机功率因素的影响。
电机定子前后有两个石墨滑动轴承将转子组件支撑在定子中，轴承润滑依靠泵本身介质来进行。
泵上带有TRG批示仪表（大连帝国屏蔽泵）和机械式轴承监视器（日机装屏蔽泵），用来监测轴承磨损。
重要零部件材质（下列所列皆为大连帝国屏蔽泵材质）：泵体/叶轮：ZG1Cr18Ni9定子/转子屏蔽套：SUS316或者哈氏合金轴套/推力盘：SUS304+司太立合金轴承: 石墨浸渍树脂2、检修用工具、备件、统计表2.1检修用专用工具P2801 泵有专用拆装工具一套2.2检修用重要备件应根据拆检过程中发现部件损伤的状况适时地更换适宜的备件，但下列类型易损件应在检修前准备充足，以备检修之用:1)叶轮、轴承、轴套、推力盘2)密封垫圈3)轴承监视器2.3检修所用统计图表等(附后，共一页)2.3.1屏蔽泵检修统计表2.3.2FA型屏蔽泵构造剖面图(P2807A/B)2.3.3FA型屏蔽泵构造分解照片图(P2807A/B)2.3.4BA型屏蔽泵构造剖面图(P2803AB、P2808A/B2.3.5大连帝国多级屏蔽泵构造剖面图(P2801A/B)2.3.6海密梯克多级屏蔽泵构造剖面图(P2901A/B)2.3.7HQ型屏蔽泵(P28013、P2903A/B、P2904A/B)构造剖面图3拆装程序3.1检修前注意事项3.1.1检修前应对检修人员进行技术交底，规定检修人员熟悉所检修的设备的构造原理、检修所用的图纸、检修方案的内容和技术原则。
屏蔽泵检修规程
初始状态M0电机已经断电，生产装置将泵的物料切断并完毕，交付检修施工作业票办理完毕000检修前准备010办理施工工作票020确认机泵已经具备安全拆卸的条件状态M1拆卸屏蔽泵，检查部件磨损情况100移出泵体110拆卸并检查叶轮120拆卸石墨轴承，检查石墨轴承及转子磨损情况状态M2部件的测量、回装及调整200检查转子、石墨轴承的各部间隙210回装石墨轴承及叶轮220回装泵体状态M3试车、交付使用300现场清扫310 泵试车及验收动作卡初始状态M0电机已经断电，生产装置将泵的物料切断并完毕，交付检修施工作业票办理完毕310检修前准备311检修所需要的零配件和相应的材料已经确定312检查检修专用工具和经检验合格的量具已经备齐313停机前的振动值、轴承温度、压力均进行测量记录314了解机泵运行中存在的问题315查阅上次检修的资料和有关图纸，准备最新版本的检修作业规程, 检修作业规程中未注单位均为mm316办理转动设备检修及风险评价工作票317 转动设备检修及风险评价工作票已经按规定程序办理审批完毕 318 确认转动设备检修及风险评价工作票规定的内容已经全部落实 319 确认机泵已经具备安全拆卸的条件320 确认电机已经停电，并且电机的电缆线已经由供电拆除 321 现场确认出入口管线阀门已经关闭，物料排净，压力降到零 322 确认泵已置换合格，可以进行安全拆卸如检修中断后需再次确认安全措施符合要求，重复步骤010到023落实工作票的时效性状态M1拆卸屏蔽泵，检查部件磨损情况100 移出泵体101 确认由电工拆除电动机接线，并对连接线部分做标记，以免装错。
102 拧松螺母，将监视器倾斜着向后拉，从而可从端螺母（49）中抽出监视传感器。
103 取下支架与基座之间的连接螺栓，使泵体与基座分离。
104 检查轴承监视器磨损情况110 拆卸并检查叶轮111 压平垫圈（16）的舌簧片，取下轴末端的螺栓（721）。
112抽出叶轮（12）。
屏蔽泵维护检修规程(山焦版).doc
屏蔽泵维护检修规程编制：张俊红审核：审定：批准：甲醇厂合成车间2011-2-25概述：甲醇厂合成车间屏蔽电泵的类型有F、R、BA型，用于精镏工序、罐区甲醇的输送。
屏蔽电泵主要由泵体、叶轮、诱导轮、轴套、定转子屏蔽套、石墨轴承、推力盘、前后端盖、冷却水套、转子、定子、监测仪表、底座等零部件组成。
泵的旋转方向为面向泵体侧，叶轮逆时针旋转。
第一章主要技术参数设备制造厂家：大连帝国屏蔽电泵股份有限公司屏蔽泵技术性能表见附表第二章检修周期及检修定额第三章检修内容一、小修：（一）、检查紧固各部位连接螺栓，并消除泄漏点。
（二）、清洗泵入口过滤器、出口过滤网。
（三）、检查轴承监测器（TRG表）是否完好。
（四）、检查清洗液体循环管及冷却水系统管道，保证畅通。
（五）、检查、记录叶轮的轴向间隙。
（六）、检查、记录转子的轴向串量。
二、中修：（一）、包括小修内容。
（二）、解体检查各零、部件的磨损、腐蚀程度，予以修复或更换。
（三）、检查调整各部件的间隙。
（四）、更换石墨轴承、轴套、推力盘、排气阀等及密封垫片等。
（五）、检查调整泵体水平。
（六）、修整机座和设备油漆。
（七）、校验压力表。
三、大修：（一）、包括中修内容；（二）、测量转子的径向圆跳动值，必要时对转子部件做动平衡校验。
（三）、检查定子及转子屏蔽套、壳体与轴的磨损和腐蚀情况，视检查情况进行更换。
（四）、全面检查定子绕组、转子的电气性能，视检查情况更换转子或定子绕组。
（五）、定子、转子屏蔽套检漏。
（六）、总装各检查性试验，包括定子的直流电阻及绝缘电阻试验、泵的性能试验等，须出具试验报告。
第四章检修质量标准一、叶轮叶轮不得有毛刺、裂纹，叶轮口环与轴孔的圆柱度为0.03mm。
叶轮孔与轴配合一般采用H7／h6，并用螺帽锁紧。
更换叶轮时，用去重法找静平衡，而削去的厚度不大于壁厚的1/3，叶轮平衡重应不大于表1规定。
二、 转子（一） 、轴颈磨损后，可用电镀或喷镀的方法修复。
（二） 、键与键槽侧面应接合紧密，不允许加垫片。
