PCB电路板制造流程工艺1.设计和布局：PCB电路板制造的第一步是根据电路设计要求进行设计和布局。
设计人员根据电路的功能要求和性能要求，使用专业的电路设计软件进行电路的设计和布局。
在设计阶段，需要考虑电路板的层次结构、线宽和线间距、板厚、组件布局等因素。
2.印制基板制备：PCB电路板制造的第二步是印制基板制备。
印制基板是电路板的基础材料，一般使用的是玻璃纤维增强树脂基材（FR-4）或者金属基材（如铝基板）。
制备印制基板的过程包括玻璃纤维布剪裁、铜箔和基板的层压、切割等。
3.印刷制作：印刷制作是PCB电路板制造的关键工艺步骤之一、在印刷制作过程中，首先在印刷板上涂覆一层铜箔，然后使用光绘胶将电路图案绘制在铜箔上，接着通过化学腐蚀或机械抛光的方式去除未覆盖光绘胶的铜箔，最后再去除光绘胶。
4.板上组装：板上组装是将电子元器件组装在PCB电路板上的工艺步骤。
在板上组装过程中，首先将焊锡膏涂覆在电路板上，然后通过自动化设备将元器件精确地放置在电路板上的指定位置，接着进行回流焊接，将元器件焊接在电路板上。
5.点检和测试：PCB电路板制造的最后一个关键步骤是进行点检和测试。
点检是用来检查电路板的质量和工艺缺陷，包括焊接质量、元器件位置的偏移等。
测试是用来检查电路板的功能是否正常，一般使用的测试方法有飞针测试、ICT（In-Circuit Test）测试、FCT（Functional Test）测试等。
以上是一个常见的PCB电路板制造流程工艺的介绍。
在实际制造过程中，还会涉及到其他细节步骤，例如表面处理、防焊涂覆等。
每个工艺步骤都需要严格控制和管理，以确保最终制造出来的PCB电路板的质量和性能符合要求。
PCB印刷电路板制作流程
PCB印刷电路板制作流程1.丝网印刷法：平常我们将电路板称为“印刷电路板”（英文缩写PCB），正是来自于其“丝网印刷”的工艺，其基本流程为：设计版图→描图→晒板（制作丝网印刷底版）→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版这种方法生产环节较多，工艺简单，主要运用在PCB板的批量生产中，试验室条件下很少采纳。
2.雕刻法雕刻法采纳专业的雕刻机完成，利用机械铣削工艺掉敷铜板上多余的铜箔后得到实际的电气连线，精度很高，但加工速度很低，成本也比较高。
3.手绘法用笔或类似于笔的工具将一些防腐蚀的涂料直接将图形画在覆铜板上，然后再进行化学腐蚀等步骤。
现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，因而手工绘制已经变得特别困难。
4.帖图法电子商店有售一种“标准的预切符号及胶带”，可以依据电路设计版图，选用对应的符号（主要是指焊盘）及胶带，粘贴到覆铜版的铜箔面上。
用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。
重点敲击线条转弯处、搭接处。
天冷时，可以好用取暖器使表面加温以加强粘连效果。
张贴好后就可以进行腐蚀。
5.使用预涂布感光敷铜板使用一种专用的覆铜板，其铜箔表面预先涂布了一层感光胶材料，故称为“预涂布感光敷铜板”，也叫“感光板”。
制作方法如下：将电脑画好的PCB图，根据1:1比例打印为黑白图形。
取一块与图纸大小相当的光敏板，撕去爱护膜。
用玻璃板或塑料透亮板把图纸与光敏PCB板压紧，在紫外线曝光机下曝光1-5分钟后，用显影药1:20配水进行显影，当曝光部分（不需要的敷铜皮）完全暴露出来时，用水冲净,即可用三氯化铁进行腐蚀了。
操作娴熟后，可制出精度达0.1mm的走线。
目前市售的“预涂布感光敷铜板”价格还比较高。
6.热转印法将用电脑制作好的印制电路板图形，通过激光打印机打印在经过特别处理的专用热转印纸上，激光打印机的“碳粉”是含磁性物质的黑色塑料微粒。
电路板工艺流程
电路板工艺流程1. 设计和布局：首先，根据客户的需求和电路设计要求，进行电路板的设计和布局工作。
这包括确定电路板的尺寸和层次、布局电路元件的位置和连接方式等。
2. 材料准备：准备电路板制造所需的材料，包括基板材料、铜箔、化学药品等。
确保材料的质量和规格符合要求。
3. 印制电路板(PCB)制造：采用光刻工艺制造PCB，首先将铜箔覆盖在基板上，然后利用光刻胶进行图形转移，通过曝光、显影和蚀刻过程形成电路板的线路图案。
4. 元件安装：将电路板上的元件按照设计图纸和布局进行装配。
这包括表面贴装元件(SMT)、插件元件(DIP)等。
5. 焊接：利用焊接技术将元件与电路板上的线路进行连接，确保电路连接牢固和稳定。
6. 热老化处理：通过热老化工艺，消除电路板和焊接材料的内部应力，提高产品的稳定性和可靠性。
7. 测试和调试：对组装好的电路板进行功能测试和性能调试，确保电路板工作正常和符合设计要求。
8. 包装和出厂：最后对电路板进行包装，标识和质量检查，然后放行出厂，交付客户使用。
以上就是电路板的工艺流程，通过以上工序可以实现对电路板的生产和制造。
电路板是电子产品中的重要组成部分，其制造工艺流程影响着整个电子产品的质量和性能。
在电路板工艺流程中，每个环节都需要严格执行，并且需要不断进行技术创新和改进，以提高电路板的质量和生产效率。
在电路板的设计和布局阶段，需要充分考虑电路板的功能和性能要求，同时也要兼顾制造成本和生产工艺的可行性。
这一阶段需要设计工程师和生产技术人员紧密合作，以确保设计的合理性和可制造性。
在最终确定电路板的设计方案后，就可以进入到材料准备和PCB制造的阶段。
材料准备是电路板制造的关键步骤之一。
对于电路板材料的选用，需要考虑其导电性能、耐热性能、尺寸稳定性等方面的要求。
同时，选材过程中还需要综合考虑成本和环保因素，选择符合要求的材料。
在印制电路板(PCB)制造过程中，光刻工艺是关键的一环。
通过光刻工艺，可以将设计好的电路图案制作到电路板的表面。
印刷电路板的制作工艺流程
印刷电路板的制作工艺流程印刷电路板（Printed Circuit Board，简称PCB）是一种用于支持电子组件和实现电子电路连接的基础材料。
它是电子设备的核心部分，其制作工艺流程通常可分为设计、原材料准备、制板、成型、组装和测试等步骤。
第一步：设计电路板设计是整个制作工艺的起点，它常使用计算机辅助设计软件（CAD）完成。
设计师根据电路的功能需求，将电路图、器件封装、连接线路和元件布局等信息转化为PCB文件。
在此过程中，设计师需要考虑布线的走向、元件的排布和板层结构等细节问题。
第二步：原材料准备制作PCB所使用的原材料包括铜板、玻璃纤维布和覆铜膜等。
铜板是电路板的核心材料，主要用于制作导电路径；玻璃纤维布则作为绝缘层材料，用于分隔铜路以避免短路；覆铜膜则用于保护铜路的外观。
这些原材料需要经过检验和切割等工艺处理，以满足PCB制作的需求。
第三步：制板制板是将PCB设计图转化为实际电路板的过程。
它通常包括以下仪器和设备：曝光机、电解腐蚀机、蚀刻机和钻孔机等。
首先，设计图纸通过曝光机，将导电路径图案暴露在光敏膜上；然后，使用蚀刻机将未暴露的光敏膜部分去除，使导电路径裸露出来；接下来，通过电解腐蚀机，将暴露出来的铜板蚀刻，形成导电路径；最后，在钻孔机上进行钻孔加工，为电路板添加所需的连接孔。
第四步：成型成型是指将制板后的原材料进行加工处理，以达到预定的目标。
此过程通常包括以下步骤：去除残留的铜箔，做表面平滑处理、保护覆铜膜和类似的操作。
最后，进行电镀处理，增强电路板的耐用性和导电性。
第五步：组装组装是将PCB与其他电子元件进行连接的过程。
首先，在PCB上进行元件焊接，将元件的引脚通过烙铁或热风枪与PCB上的焊盘焊接。
然后，检查焊点的质量和连接的准确性，确保没有虚焊、冷焊等问题。
最后，进行机械固定和电路板的封装，以确保电子元件的稳定性和安全性。
第六步：测试在电路板制作完成后，需要进行测试来确保其正常工作。
pcb sop工艺流程

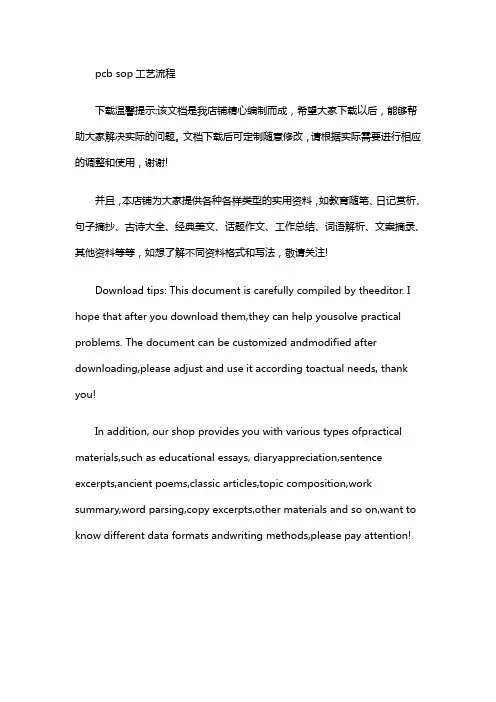

pcb sop工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCB（印刷电路板）SOP（标准作业程序）工艺流程是指在电子制造过程中，按照一定的标准和步骤来完成PCB的生产。
pcb板制造工艺流程及控制方法
pcb板制造工艺流程及控制方法PCB板，也就是印刷电路板，它的制造可有趣啦。
一、工艺流程。
1. 设计。
这就像是给PCB板画蓝图呢。
工程师们用专门的软件，把线路、元件的位置啥的都规划好。
要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。
这个阶段要是出点小差错，后面可就麻烦咯。
比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。
2. 开料。
把大的覆铜板按照设计的尺寸切成小块。
这就好比裁布料一样，得裁得准准的。
要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。
3. 内层线路制作。
这一步是在板子里做出线路来。
要通过光刻、蚀刻这些技术。
光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。
这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。
4. 层压。
如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。
这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。
5. 外层线路制作。
和内层线路制作有点像，不过这是在板子的最外面做线路。
这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。
6. 阻焊和字符印刷。
阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。
字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。
7. 表面处理。
这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。
就像给板子的表面做个美容，让它更好地和元件结合。
8. 成型。
把板子按照设计的形状切割出来。
这是最后的一步啦，就像给PCB板做个最后的造型。
二、控制方法。
1. 质量控制。
在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。
比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。
要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。
PCB板生产流程
PCB板生产流程PCB板（Printed Circuit Board，印刷电路板）是电子设备的重要组成部分，它作为电子元器件间连接的主要平台，承载着电子设备的信号传输和电源供应等功能。
PCB板的生产流程可以分为设计、制版、堆叠、钻孔、镀膜、曝光、蚀刻、压线、测试和组装等多个步骤。
下面将详细介绍PCB板的生产流程。
1.设计：PCB板生产的第一步是根据电子设备的功能和需求进行设计。
设计师使用电路设计软件将电路连接和布局规划在PCB板上，确定电路板上元器件的位置和信号传输路径。
2.制版：设计师将设计好的PCB板图纸输出成底版，然后通过光刻技术将设计好的电路图案和排线传导图案转移到电路板表面，形成底板。
3.堆叠：堆叠是将多层电路板叠在一起形成复合板。
多层板可以提高电路板的密度，同时也可以提高电路板的抗干扰能力。
堆叠时需要注意各层之间的信号和电源的分布。
4.钻孔：在制作PCB板时，需要在准确的位置上钻出连接跳线和焊盘的孔，以便连接元器件和导线。
通常使用数控钻床或激光钻孔机进行钻孔。
5.镀膜：在PCB板的表面镀上一层金属，一方面可以保护电路和导线不被氧化，另一方面也可以提高焊接接触度。
常用的金属材料包括镍和金。
6.曝光：将底板上覆盖的感光层用光来曝光，以暴露出底板上的图案和线路。
曝光后的感光层会发生物理或化学变化，形成图案和线路。
7.蚀刻：通过化学蚀刻的方式将没有被曝光的感光层经过蚀刻去除，露出底板上的铜层。
经过蚀刻后，就可以形成PCB板上的电路图案和导线。
8.压线：在PCB板的金属层上覆盖一层焊盘，用于连接元器件和电路板。
焊盘会通过一种叫做压铜的工艺来形成。
9.测试：通过对PCB板的电气特性进行测试，确保电路板的质量和性能符合要求。
测试中会检查电路板的连通性、阻抗匹配等参数。
10.组装：将元器件、电阻、电容等进行焊接，完成整个电路板的组装。
组装时需要将元器件与焊盘进行精确定位，在连接之后进行焊接。
以上就是PCB板生产的基本流程。
印刷电路板(PCB)的制作工艺流程
印刷电路板（PCB）的制作工艺流程1.设计和原理图绘制：首先进行PCB电路板的设计，绘制出相应的原理图。
在原理图中标注电子元件的符号和相应的连接线路。
2.PCB布局设计：在PCB设计软件中进行PCB布局设计，即将电子元件的位置和连接关系布局在PCB板上。
布局设计要注意元件之间的距离和电路的稳定性，以及电路板的最佳尺寸。
3.简化原理图：将原理图简化成PCB制作时所需的简化图形。
对于大规模电路板制作，原理图中的元件可能会很多，为了方便制作，需要将原理图简化。
4.制作PCB图形：依照布局设计和简化原理图，使用PCB制作软件制作出相应的PCB图形。
PCB图形包括电路板的轨道、焊盘、孔洞等。
5. PCB图形转化：将PCB图形转化为工厂所需的Gerber文件格式，以便于后续制作。
6.制作PCB板材：将制作好的PCB图形文件导入PCB板材生产设备，采用化学法或机械剥离法进行PCB板材的制作，包括涂布、光刻、腐蚀等工序。
制作出带有铜层的PCB板材。
7.穿孔：将PCB板材放入穿孔机中，进行孔洞的加工。
孔洞用于安装元件和实现电路的连接。
8.去除残留铜：使用蚀刻剂或蚀刻机将不需要的铜层去除，保留所需的电路路径。
9.光绘：在PCB板材上进行光绘刻蚀，通过光刻技术，将不需要的金属层去除，形成所需的电路图案。
10.阻焊覆盖：为了保护电路板并提高焊点的电气性能，使用阻焊油或阻焊膜覆盖在电路板上，覆盖不需要焊接的区域。
11.丝印标记：使用丝印机在电路板上进行标记，包括电路板的编号、元件名称、方向等。
12.组件安装：将电子元件按照布局设计的要求，逐个安装在PCB板上，使用焊接技术进行固定。
13.非焊接部分：安装不需要焊接的元件，如电池槽、按键开关等。
14.制作测试夹具：制作出测试夹具，用于对PCB电路板进行功能测试和质量检验。
15.轨道测试：在制作好的PCB电路板上进行轨道测试，检测电路的通断和连接情况。
16.完善和修复：对于测试中发现的问题进行修复和完善，确保PCB电路板的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.表面处理
覆盖一层金、银、锡 等…
21
14
6.外层图形转移---显影
未聚合部分被溶解 掉
15
7.图形电镀—镀铜+镀锡
镀锡 镀二次铜
16
8.外层蚀刻—去膜
去掉之前聚合的干膜
17
8.外层蚀刻—蚀刻
去掉多余的铜箔
18
8.外层蚀刻—剥锡
剥掉线路上的锡
19
9.感光阻焊
覆盖一层绿油
同内层图形转移一样，经过覆 盖绿油、曝光、显影三个步骤
20
PCB 加工流程示意图
0.覆铜基板（Copper Coated Laminate)
48*36inch...
2
1.切板
48*36inch切成24*18inch...
3
2.内层图形转移—贴膜
干膜
4
2.内层图形转移—曝光
UV光照射 生产菲林 聚合
5
2.内层图形转移—显影
未聚合部分被显影 掉
6
2.内层图形转移—蚀刻
蚀刻掉多余的铜箔
7
2.内层图形转移---去膜
去除线路上的干膜
8
3.层压---叠板
半固化片
铜箔
内层芯 板
9
3.层压—压合
6层板
10
4.机械钻孔
机械钻孔
11
5.PTH（Plate Through Hole)
孔金属化
12
6.外层图形转移---贴膜
干膜
13
6.外层图形转移---曝光
UV光照射 未聚Βιβλιοθήκη 生产菲林
