RHEL5下软RAID祥解
Crazylinux工作室----------------------------出自:crazylinux工作室网址: /时间:2010.07.06转载请保留此信息----------------------------RHEL5下软RAID祥解RAID（Redundant Array of Inexpensive Disks）称为廉价磁盘冗余阵列。
RAID 的基本想法是把多个便宜的小磁盘组合到一起，成为一个磁盘组，使性能达到或超过一个容量巨大、价格昂贵的磁盘。
目前RAID技术大致分为两种：基于硬件的RAID技术和基于软件的RAID技术。
其中在Linux下通过自带的软件就能实现RAID功能，这样便可省去购买昂贵的硬件RAID 控制器和附件就能极大地增强磁盘的IO 性能和可靠性。
由于是用软件去实现的RAID功能，所以它配置灵活、管理方便。
同时使用软件RAID，还可以实现将几个物理磁盘合并成一个更大的虚拟设备，从而达到性能改进和数据冗余的目的。
当然基于硬件的RAID解决方案比基于软件RAID技术在使用性能和服务性能上稍胜一筹，具体表现在检测和修复多位错误的能力、错误磁盘自动检测和阵列重建等方面。
RAID级别介绍随着RAID技术经过不断的发展，现已有RAID 0 到RAID 6 七种基本的RAID 级别，同时还有RAID 0和RAID 1的组合形式，称为RAID10。
其中的级别并不代表技术的高低，而RAID 2和RAID 4基本上不再使用了，RAID 3则是由于实现起来太复杂也很少使用。
目前这些常用的RAID级别Linux内核都能够支持，本节就以Linux 2.6的内核为例，在Linux 2.6内核中的软RAID 可支持以下级别：RAID 0、RAID 1、RAID 4、RAID 5以及RAID 6等。
Linux 2.6的内核除支持以上几种RAID级别外，还可支持LINEAR（线性模式）的软RAID线性模式是将两个或更多的磁盘组合到一个物理设备中，磁盘不必具有相同的大小，在写入RAID 设备时会首先填满磁盘A，然后是磁盘B，以此类推。
RAID 0也称为条带模式（striped），即把连续的数据分散到多个磁盘上存取，如图1所示。
当系统有数据请求就可以被多个磁盘并行的执行，每个磁盘执行属于它自己的那部分数据请求。
这种数据上的并行操作可以充分利用总线的带宽，显著提高磁盘整体存取性能。
因为读取和写入是在设备上并行完成的，读取和写入性能将会增加，这通常是运行RAID 0 的主要原因。
但RAID 0没有数据冗余，如果驱动器出现故障，那么将无法恢复任何数据。
Crazylinux工作室图1 RAID 0示意图RAID 1RAID 1又称为镜像（Mirroring），一个具有全冗余的模式，如图2所示。
RAID 1可以用于两个或2xN 个磁盘，并使用0块或更多的备用磁盘，每次写数据时会同时写入镜像盘。
这种阵列可靠性很高，但其有效容量减小到总容量的一半，同时这些磁盘的大小应该相等，否则总容量只具有最小磁盘的大小。
图2 RAID 1示意图Crazylinux工作室∙RAID 4创建RAID 4需要三块或更多的磁盘，它在一个驱动器上保存校验信息，并以RAID 0方式将数据写入其它磁盘，如图3所示。
因为一块磁盘是为校验信息保留的，所以阵列的大小是（N－l）*S，其中S是阵列中最小驱动器的大小。
就像在RAID 1中那样，磁盘的大小应该相等。
如果一个驱动器出现故障，那么可以使用校验信息来重建所有数据。
如果两个驱动器出现故障，那么所有数据都将丢失。
不经常使用这个级别的原因是校验信息存储在一个驱动器上。
每次写入其它磁盘时，都必须更新这些信息。
因此，在大量写入数据时很容易造成校验磁盘的瓶颈，所以目前这个级别的RAID 很少使用了。
图3 RAID 4示意图∙RAID 5在希望结合大量物理磁盘并且仍然保留一些冗余时，RAID 5 可能是最有用的RAID 模式。
RAID 5可以用在三块或更多的磁盘上，并使用0块或更多的备用磁盘。
就像RAID 4一样，得到的RAID5 设备的大小是（N－1）*S。
RAID5 与RAID4 之间最大的区别就是校验信息均匀分布在各个驱动器上，如图4所示，这样就避免了RAID 4中出现的瓶颈问题。
如果其中一块磁盘出现故障，那么由于有校验信息，所以所有数据仍然可以保持不变。
如果可以使用备用磁盘，那么在设备出现故障之后，将立即开始同步数据。
如果两块磁盘同时出现故障，那么所有数据都会丢失。
RAID5 可以经受一块磁盘故障，但不能经受两块或多块磁盘故障。
图4 RAID 5示意图Crazylinux工作室∙RAID 6RAID 6是在RAID 5基础上扩展而来的。
与RAID 5一样，数据和校验码都是被分成数据块然后分别存储到磁盘阵列的各个硬盘上。
只是RAID 6中增加一块校验磁盘，用于备份分布在各个磁盘上的校验码，如图5所示，这样RAID 6磁盘阵列就允许两个磁盘同时出现故障，所以RAID 6的磁盘阵列最少需要四块硬盘。
图5 RAID 6示意图创建软RAID在RHEL5服务器中是通过mdadm工具来创建和维护软RAID的，mdadm在创建和管理软RAID时非常方便，而且很灵活。
mdadm常用的参数有如下：∙--create或-C：创建一个新的软RAID，后面接raid设备的名称。
例如，/dev/md0，/dev/md1等。
∙--assemble或-A：加载一个已存在的阵列，后面跟阵列以及设备的名称。
∙--detail或-D：输出指定RAID设备的详细信息。
∙--stop或-S：停止指定的RAID设备。
∙--level或-l：设置RAID的级别，例如，设置“--level=5”则表示创建阵列的级别是RAID 5。
∙--raid-devices或-n：指定阵列中活动磁盘的数目。
∙--scan或-s：扫描配置文件或/proc/mdstat文件来搜索软RAID的配置信息，该参数不能单独使用，只能配置其它参数才能使用。
下面将通过一个实例来讲述通过mdadm如何实现软RAID的功能。
【实例1】某台机器上有4块空闲的硬盘，分别是/dev/sdb、/dev/sdc、/dev/sdd和/dev/sde，并用这四块硬盘来创建来创建一个RAID 5，具体操作步骤如下：1、创建分区Crazylinux工作室首先使用“fdisk”命令在每块硬盘上创建一个分区，操作如下：[root@bogon ~]# fdisk /dev/sdbDevice contains neither a valid DOS partition table, nor Sun, SGI or OSF disklabel Building a new DOS disklabel. Changes will remain in memory only,until you decide to write them. After that, of course, the previouscontent won't be recoverable.Warning: invalid flag 0x0000 of partition table 4 will be corrected by w(rite)Command (m for help): nCommand actione extendedp primary partition (1-4)pPartition number (1-4): 1First cylinder (1-130, default 1):Using default value 1Last cylinder or +size or +sizeM or +sizeK (1-130, default 130):Using default value 130Command (m for help): tSelected partition 1Crazylinux工作室Hex code (type L to list codes): fdChanged system type of partition 1 to fd (Linux raid autodetect)Command (m for help): wThe partition table has been altered!Calling ioctl() to re-read partition table.Syncing disks.针对其余几块硬盘也做相同操作，如果是直接基于磁盘来创建RAID设备，那么就可以跳过这一步。
2、创建RAID 5创建完/dev/sdb1、/dev/sdc1、/dev/sdd1、/dev/sde1四个分区后，下面就可以来创建RAID 5了，其中设定/dev/sde1作为备用设备，其余为活动设备，备用设备的作用是一旦某一设备损坏可以立即使用备用设备替换。
操作命令如下：[root@bogon ~]# mdadm -C /dev/md5 -a yes -l 5 -n 3 -x 1 /dev/sd[b-e]1mdadm: array /dev/md5 started.其中“-x 1”表示当前阵列中备用设备只有一块，即作为备用设备的“/dev/sd e1”，若有多块备用设备，则将“-x”的值设置为相应的数目。
成功创建完成RAID设备后，通过如下命令可以查看到RAID的详细信息：[root@bogon ~]# mdadm -D /dev/md5/dev/md5:Version : 0.90Creation Time : Wed Jul 7 06:54:52 2010Raid Level : raid5Array Size : 2088192 (2039.59 MiB 2138.31 MB)Crazylinux工作室Used Dev Size : 1044096 (1019.80 MiB 1069.15 MB)Raid Devices : 3Total Devices : 4Preferred Minor : 5Persistence : Superblock is persistentUpdate Time : Wed Jul 7 06:55:32 2010State : cleanActive Devices : 3Working Devices : 4Failed Devices : 0Spare Devices : 1Layout : left-symmetricChunk Size : 64KUUID : 5ce03e6d:01d5c949:4b922184:59ed37a8Events : 0.2Number Major Minor RaidDevice State0 8 17 0 active sync /dev/sdb11 8 33 1 active sync /dev/sdc12 8 49 2 active sync /dev/sdd13 8 65 - spare /dev/sde1Crazylinux工作室3、创建RAID的配置文件RAID的配置文件名为“mdadm.conf”，默认是不存在的，所以需要手工创建，该配置文件存在的主要作用是系统启动的时候能够自动加载软RAID，同时也方便日后管理。
服务器Raid教程全程图解手把手教你如何做
服务器Raid教程全程图解手把手教你如何做服务器RAID教程全程图解：手把手教你如何做RAID（Redundant Array of Independent Disks）是一种利用多个硬盘并行工作以提升性能、容错性和可靠性的技术。
本教程将手把手教你如何在服务器上配置RAID。
在开始之前，请确保你已经准备好适量的硬盘和一个支持RAID的服务器。
第一步：了解RAID级别在开始配置RAID之前，我们需要先了解不同的RAID级别，以便选择适合你需求的级别。
常见的RAID级别有RAID 0、RAID 1、RAID 5、RAID 6和RAID 10。
下面将简要介绍每个级别的特点：1. RAID 0：数据分散存储在多个硬盘上，提升读写速度，但没有容错能力。
2. RAID 1：镜像技术，数据同时写入两个硬盘，提供备份和冗余功能。
3. RAID 5：数据存储在多个硬盘上，并通过奇偶校验提供容错能力。
4. RAID 6：类似RAID 5，但提供更高的容错能力，可以同时容忍两个硬盘的故障。
5. RAID 10：将RAID 1和RAID 0相结合，提供更好的性能和容错能力。
选择适合你需求的RAID级别后，我们可以继续配置RAID。
第二步：进入服务器BIOS首先，启动服务器，并按照显示屏上的提示进入BIOS设置。
具体的按键可能因服务器品牌或型号而异，一般是F2或DEL键。
进入BIOS后，找到“存储”或“SATA配置”等选项，然后进入硬盘配置界面。
第三步：创建RAID阵列在硬盘配置界面，我们可以看到已连接的硬盘列表。
根据你的需求和选择的RAID级别，选择要使用的硬盘，然后选择“创建RAID阵列”或类似选项。
第四步：配置RAID级别和参数在创建阵列的界面，选择你所需的RAID级别，并根据提示设置其他参数，如RAID名称、阵列大小等。
一些服务器还提供高级选项，如缓存策略和读写速度设置，你可以根据需要进行调整。
第五步：保存和退出完成RAID配置后，保存设置并退出BIOS界面。
RAID5软件磁盘冗余阵列配置详解
RAID5软件磁盘冗余阵列配置详解RAID是“Redundant Array of Independent Disk”的缩写，中文意思是独立冗余磁盘阵列。
冗余磁盘阵列技术诞生于1987年，由美国加州大学伯克利分校提出。
简单地解释，就是将N台硬盘通过RAID Controller（分Hardware，Software）结合成虚拟单台大容量的硬盘使用。
RAID的采用为存储系统（或者服务器的内置存储）带来巨大利益，其中提高传输速率和提供容错功能是最大的优点,raid主要有raid0,raid1,raid4,raid5等，5其实是在4的基础上发展起来的，4将奇偶校验写在同一个磁盘上，从而造成性能瓶颈，5则分散校验数据，提高性能，1则是单纯的镜像，要浪费50%的空间，0则是数据透写阵列中的所有磁盘，速度快，但不安全，综上所述:raid1最保险，但浪费空间,raid0性能最好，也不浪费空间，但是安全性差；raid5可以说中和了raid1和raid0的优点，但需要三块以上的磁盘，或者分区，磁盘的利用率为n-1,同时需要等大的分区。
下面来系统的介绍下在rhel5.4上配置raid5，这个配置步骤之前有记录过，不过很多细节的东西未记录，这在rhce中算重点内容，不能忽视的…1：通过fdisk工具将磁盘分成四个等大的分区，并转换成fd格式[root@yang ~]# fdisk -l |grep raid/dev/hda5 5178 5300 987966 fd Linux raid autodetect/dev/hda6 5301 5423 987966 fd Linux raid autodetect/dev/hda7 5424 5546 987966 fd Linux raid autodetect/dev/hda8 5547 5669 987966 fd Linux raid autodetect2：创建一个块设备，主要考虑到可能一个系统有多个raid阵列[root@yang ~]# mknod /dev/md1 b 9 1[root@yang ~]# ls -li /dev/md*5162 brw-r----- 1 root disk 9, 0 Mar 6 18:09 /dev/md010616 brw-r--r-- 1 root root 9, 1 Mar 6 18:19 /dev/md13：创建raid5阵列，-C代表create，-l代表level，-n代表阵列中的分区个数，-x用来指定sapre分区[root@yang ~]# mdadm -C /dev/md1 -l 5 -n 3 /dev/hda{5,6,7} -x 1 /dev/hda8 mdadm: array /dev/md1 started.在创建的过程中，可以使用watch命令来观察/proc/mdstat这个文件的变化[root@yang ~]# watch -n 1 "cat /proc/mdstat"Every 1.0s: cat /proc/mdstat Sat Mar 6 18:23:30 2010Personalities : [raid6] [raid5] [raid4]md1 : active raid5 hda7[4] hda8[3](S) hda6[1] hda5[0]1975680 blocks level 5, 64k chunk, algorithm 2 [3/2] [UU_][======>..............] recovery = 34.8% (344156/987840) finish=0.2min sp eed=49165K/secunused devices: <none>4：格式化分区[root@yang ~]# mkfs.ext3 /dev/md1………………………………………………………………………………………………This filesystem will be automatically checked every 34 mounts or180 days, whichever comes first. Use tune2fs -c or -i to override.[root@yang ~]# tune2fs -c 0 -i 0 -o acl /dev/md1 //默认格式化完分区后，系统会在分区被挂载34次，或者180天后进行自检，而且默认的格式化不带acl参数tune2fs 1.39 (29-May-2006)Setting maximal mount count to -1Setting interval between checks to 0 seconds5：挂载分区，并查看详细信息[root@yang ~]# mkdir /data[root@yang ~]# mount /dev/md1 /data/[root@yang ~]# df -h |grep data/dev/md1 1.9G 35M 1.8G 2% /data[root@yang ~]# mdadm --detail /dev/md1 |tail -n 50 3 5 0 active sync /dev/hda51 3 6 1 active sync /dev/hda62 3 7 2 active sync /dev/hda73 3 8 - spare /dev/hda86：查看/etc/rc.sysinit这个文件中关于mdadm的信息，这个文件是在系统启动读取的第四个文件，主要用于设定系统时间，主机名，键盘，selinux,lvm,raid等一系列重要的参数[root@yang ~]# grep 'mdadm' /etc/rc.sysinit //下面的Shell语句意思是当存在/etc/mdadm.conf这个文件的时候，就执行激活raid阵列操作；raid阵列信息是保存在64字节的分区表和各个分区的第一个扇区的512字节中的if [ -f /etc/mdadm.conf ]; then/sbin/mdadm -A -s7:生成mdadm.conf文件[root@yang ~]# mdadm --detail --scan > /etc/mdadm.conf[root@yang ~]# cat /etc/mdadm.confARRAY /dev/md1 level=raid5 num-devices=3 metadata=0.90 spares=1UUID=df904d25:12be50fb:cf70917a:e15d87d98：测试在存在mdadm.conf文件的时候，停止阵列后还可以得到重组，若不存在该文件，就要重新创建阵列了，可见该文件非常重要[root@yang ~]# umount /data/[root@yang ~]# mdadm -S /dev/md1mdadm: stopped /dev/md1[root@yang ~]# mdadm -A -smdadm: /dev/md1 has been started with 3 drives and 1 spare.9：模拟阵列中的一个分区故障[root@yang ~]# mdadm /dev/md1 -f /dev/hda5mdadm: set /dev/hda5 faulty in /dev/md1从下面的信息可以看到/dev/hda5的状态已经变成faulty了，但是原来的spare分区/dev/hda8迅速顶了上来，说明存在一个热备份的分区还是相当有必要的，不过这个空间也是要被浪费的[root@yang ~]# watch -n 1 "cat /proc/mdstat"Personalities : [raid6] [raid5] [raid4]md1 : active raid5 hda5[3](F) hda8[0] hda7[2] hda6[1]1975680 blocks level 5, 64k chunk, algorithm 2 [3/3] [UUU]unused devices:10：移除，添加分区到阵列[root@yang ~]# mdadm /dev/md1 -r /dev/hda5mdadm: hot removed /dev/hda5[root@yang ~]# mdadm /dev/md1 -a /dev/hda5mdadm: added /dev/hda511：下面重点演示下当阵列出现故障的时候，系统自动发邮件报警的设定[root@yang ~]# mail -s "just a test for my rhel mail server" ylw6006@[root@yang ~]# cat /etc/mdadm.confARRAY /dev/md1 level=raid5 num-devices=3 metadata=0.90 spares=1UUID=df904d25:12be50fb:cf70917a:e15d87d9MAILADDR ylw6006@ //在文件末尾添加这行[root@yang ~]# service mdmonitor status //启动mdmonitor服务，并确保其开机自启动mdadm is stopped[root@yang ~]# service mdmonitor startStarting mdmonitor: [ OK ][root@yang ~]# chkconfig mdmonitor on[root@yang ~]# mdadm /dev/md1 -f /dev/hda5 //模拟阵列中的两块磁盘故障mdadm: set /dev/hda5 faulty in /dev/md1[root@yang ~]# mdadm /dev/md1 -f /dev/hda6mdadm: set /dev/hda6 faulty in /dev/md1[root@yang data]# dd if=/dev/zero of=1.txt bs=1k //分区的I/0马上就会出现故障dd: writing `1.txt': Read-only file system158922+0 records in158921+0 records out162735104 bytes (163 MB) copied, 14.6255 seconds, 11.1 MB/s[root@yang data]# llls: reading directory .: Input/output errortotal 0在定义的邮箱中就会收到报警邮件，要修复类似的故障，只能先停掉阵列，然后重新新建阵列了，格式化分区了，原来的数据就没有了！。

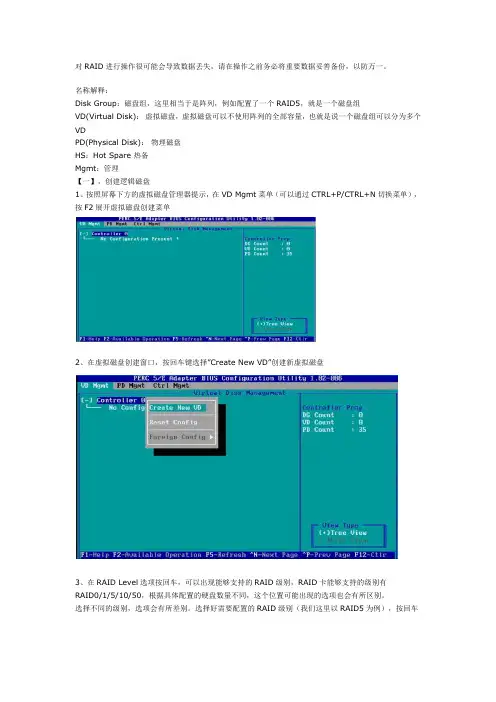

raid5及热备全攻略
