如何解析故障码和数据流-X431
431Diagun汽车故障诊断枪使用说明书
X-431Diagun 汽车故障诊断枪使用说明书
版权所有！未征得深圳元征科技股份有限公司（下称“元征公司”） 的书面同意，任何公司或个人不得以任何形式（电子、机械、影 印、录制或其它形式）对本说明书进行复制和备份。
本手册专为元征产品的使用而设计，对于将之用于指导其它设备 操作而导致的各种后果，本公司不承担任何责31Diagun 汽车故障诊断枪使用说明书
一 前言
X-431Diagun 汽车故障诊断枪是元征公司新一代彩色屏幕无线 汽车诊断电脑，它是汽车电子应用技术和信息网络技术完美集成 的产品。其所采用的“便携式汽车故障诊断技术”是由元征率先 在全球提出并倡导的最新汽车诊断技术，而且“便携式汽车诊断 技术”代表着当今世界汽车诊断技术的最高水平，同时也是汽车 诊断技术未来的发展方向和最佳解决方案。X-431Diagun 可测几 乎所有国产车和亚欧美各类型进口车， X-431Diagun 能同时对 两辆车进行诊断，并可进行对比数据分析，便于发现问题，测试 质量高、升级速度快、随时随地升级并与国际最新车型同步。它 与同类解码器相比，质量更稳定，性能更可靠。X-431Diagun 能 外接标准 USB 接口打印机，可实时打印诊断结果，大容量 TF 卡，可实时保存诊断结果。外观小巧，携带方便，彩色屏幕，触 摸输入方式，操作简单快捷, 多语言操作界面，适合世界各个国 家使用。它采用了蓝牙技术，可实现主机与接头之间的无线连接 和数据交换，使用方便灵活。
z 发动机运转时温度较高，应避免接触水 箱和排气管等高温部件。
z 起动发动机前，应拉好手闸，特别应挡 好前轮，并将变速杆置于空档（手动变 速器）或[P]档位（自动变速器）以免 起动发动机而使车辆冲出伤人。
z 验车时，请带上防护眼镜。
z 若以电瓶作电源，须用红色鳄鱼夹接电 瓶正极，黑色鳄鱼夹接电瓶负极。
X431宝马诊断软件特殊功能介绍
X431宝马诊断软件特殊功能介绍元征软件宝马开发工程师李游幸宝马汽车无论从车型设计、整体性能、操控性还是舒适性等方面始终遥遥领先于世界水平。
BMW 3系列更是荣获2006年度“世界年度车型”奖。
然而采用高科技电子控制技术提高汽车性能的同时也使汽车变得更加复杂，出现故障也使维修工作变得更加困难，需要更专业的维修技师借助先进的仪器来完成。
为此深圳元征科技股份有限公司推出X431,ADM等系列汽车故障诊断仪器设备，为汽车维修人员提供强力的帮助，深受用户喜爱。
本文即简要介绍X431中宝马诊断软件，尤其是特殊功能的使用说明。
首先简单介绍宝马汽车的诊断座位置、形状及底盘的识别标志位置。
1).宝马一般常见的诊断座有两种：20pin圆形诊断座和OBDII 16pin诊断座，前者一般位于发动机室，后者一般在驾驶室靠近转向柱附近仪表板上。
一般说来，较老的车型通常使用20pin圆形诊断座，较新的车型则通常使用16pin OBDII诊断座，还有部分车型既含有20pin 圆形诊断座和16pinOBDII诊断座。
进入X431宝马软件界面后，有诊断座位置说明选项，点击后可以查看诊断座位置和诊断座形状说明，如图1~图4。
图1. 图2.图3. 图4.2). 宝马的底盘通常分有: 1系列的E87，3系列的E30、E36、E46和E90，5系列的E28、E34、E39和E60/E61，6系列的E24和E63/E64，7系列的E23、E32、E38和E65/E66，8系列的E31，X系列的X3 (E83) 和X5 (E53) ，Z系列的Z1 (E30) 、Z3 (E36) 、Z4 (E85) 和Z8 (E52) ，以及MINI。
除了MINI容易识别外，其他底盘一般都标记在车头盖或后尾行李箱的支撑柱上，即打开车头盖或者后尾行李箱，分别有两根圆形小柱支撑着它们，在上面可以找到如5系列的“E39”等字样。
在使用X431诊断宝马汽车的过程中，绝大部分客户对于读故障码、清故障码、数据流，以及部分动作测试等功能的使用都已非常熟练，而且简单易懂。
汽车故障码分析的八步流程
汽车故障码分析的八步流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车故障码分析的八步流程详解在现代汽车技术中，车载电脑系统能够自动检测并记录车辆的各种故障，这些故障通常以故障码的形式呈现。
X-431使用
关于X-431电脑检测仪的使用方法（中华版〈For brilliance 〉）一、检测前准备工作：1、选择正确的诊断接头：或根据系统提示选择。
2、将X-431连接到被测车辆上：通过连接线及正确的诊断接头，将X-431连接到被测车辆上的对应检测仪接口上。
“中华轿车—16”诊断接头用于检测中华、尊驰、骏捷除1.8TAT 、1.8TMT 及无EOBD 的车型各系统。
“SMART OBD Ⅱ—16”诊断接头用于检测尊驰、骏捷的 1.8TAT 、1.8TMT 及德尔福EOBD 的车型发动机控制系统。
X —431二、各检测程序路径：1、启动X-431电脑检测仪：2、选择汽车解码程序：选择“开始〈Start〉”，从打开的菜单栏中，选择“诊断程序〈GAG〉”二级菜单中的“汽车解码程序〈GD Scan〉”选项。
按电源开关启动X-431电脑检测仪LAUNCH系统信息诊断程序个人信息工具游戏控制面板关闭开始汽车解码程序LAUNCHX431-PCLINKGAGPIMToolsGameControl PanelTurn offInformationStartGD ScanSensor Tools34、选择制造商：选择“Brilliance Auto”选项，进入华晨公司产品检测。
5、选择检测程序版本号：选择“华晨汽车专用V13.02全系统〈Brilliance Auto Special V13.02〉”并按“确定〈OK 〉”确认。
截至目前，最高版本为13.02版。
6、待系统自检完成后，按“确定”键进入选择车系界面：7、选择车系界面：7-1、选择“中华轿车〈ZhongHua Car〉”选项，进入选择车型界面。
7-1-1、选择“中华4G63〈ZhongHua 4G63〉”选项，进入选择系统界面：“中华4G63〈ZhongHua 4G63〉”选项中的各项功能均包含于“中华4G64〈ZhongHua4G64〉”选项中，此处省略。

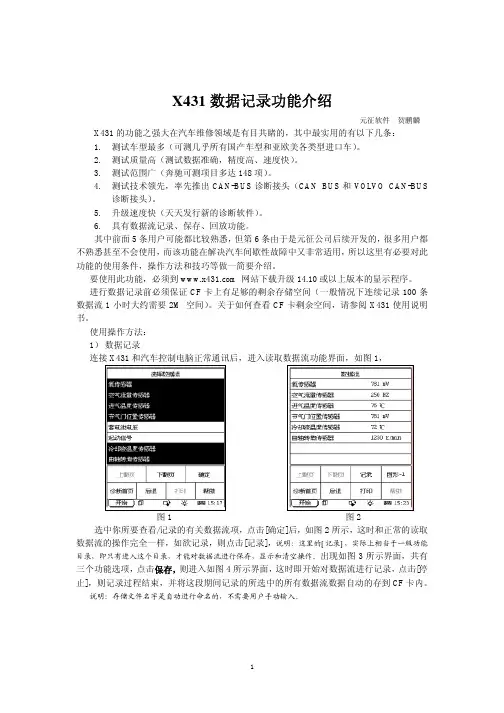

X431数据记录功能介绍
X431数据记录功能介绍元征软件贺鹏麟X431的功能之强大在汽车维修领域是有目共睹的，其中最实用的有以下几条：1.测试车型最多（可测几乎所有国产车型和亚欧美各类型进口车）。
2.测试质量高（测试数据准确，精度高、速度快）。
3.测试范围广（奔驰可测项目多达148项）。
4.测试技术领先，率先推出CAN-BUS诊断接头（CAN BUS和VOLVO CAN-BUS诊断接头）。
5.升级速度快（天天发行新的诊断软件）。
6.具有数据流记录、保存、回放功能。
其中前面5条用户可能都比较熟悉，但第6条由于是元征公司后续开发的，很多用户都不熟悉甚至不会使用，而该功能在解决汽车间歇性故障中又非常适用，所以这里有必要对此功能的使用条件，操作方法和技巧等做一简要介绍。
要使用此功能，必须到 网站下载升级14.10或以上版本的显示程序。
进行数据记录前必须保证CF卡上有足够的剩余存储空间（一般情况下连续记录100条数据流1小时大约需要2M 空间）。
关于如何查看CF卡剩余空间，请参阅X431使用说明书。
使用操作方法：1）数据记录连接X431和汽车控制电脑正常通讯后，进入读取数据流功能界面，如图1，图1 图2 选中你所要查看/记录的有关数据流项，点击[确定]后，如图2所示，这时和正常的读取数据流的操作完全一样，如欲记录，则点击[记录]，说明：这里的[记录]，实际上相当于一级功能目录，即只有进入这个目录，才能对数据流进行保存，显示和清空操作。
出现如图3所示界面，共有三个功能选项，点击保存，则进入如图4所示界面，这时即开始对数据流进行记录，点击[停止]，则记录过程结束，并将这段期间记录的所选中的所有数据流数据自动的存到CF卡内。
说明：存储文件名字是自动进行命名的，不需要用户手动输入。
图3 图4 2）数据显示如要显示/查看以前记录的数据，必须要保证X431能够进入到读取数据流的功能界面，即只有在此功能下，才能进入曾经存储数据的目录并访问相关存储记录的文件。

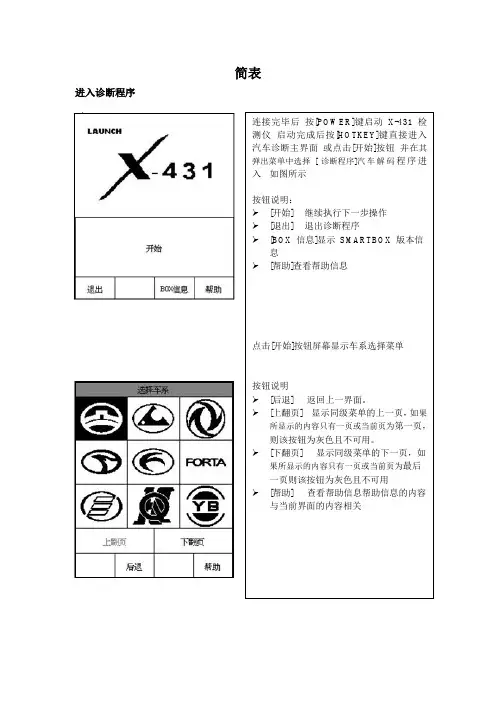

X431联创防盗系统操作简表
五、匹配完整系统
（操作此步骤需保证防盗主机以及发动机ECU钥匙等都是全新的）
1、在整个匹配过程中请保证钥匙打到’ON’，否则无法进行或者导致匹配失败。
2、将检测仪与车辆建立通信。选择联创防盗系统。
3、点击：售后功能匹配完整系统。
十、发动机ECU复位（当在发动机ECU被锁定之后，用户需要再次对发动机ECU写入密钥和PIN等数据，必须对发动机ECU进行复位操作）
1、把钥匙打到“ON”。将检测仪与车辆建立通信。选择联创防盗系统。
2、点击：售后功能发动机ECU复位。
3、根据系统要求输入PIN码（8位16进制数字），即车辆用户授权。
4、根据系统要求输入PIN码（8位16进制数字），即车辆用户授权
5、根据检测仪提示进行操作。
6、退出检测仪，整个更换发动机ECU功能就已经实现。
八、匹配钥匙
（与长城使用其他发动机防盗系统相比此系统增加了增加钥匙和删除钥匙功能）
1、把钥匙打到“ON”。将检测仪与车辆建立通信。选择联创防盗系统。
2、点击：售后功能匹配钥匙。
注：如果清除之后，再次读取时又能读到的话，请找到故障原因，故障排除之后再进行清除故障码功能就可以清除完成。
三、读数据流
1、把钥匙打到“ON”。将检测仪与车辆建立通信。选择联创防盗系统。
2、点击“读数据流”模块。此模块可以查看当前防盗主机的状态以及防盗主机中存储的钥匙数目等信息。
四、读版本信息
1、把钥匙打到“ON”。将检测仪与车辆建立通信。选择联创防盗系统。
