凝汽器不锈钢管胀、切、焊的施工工艺

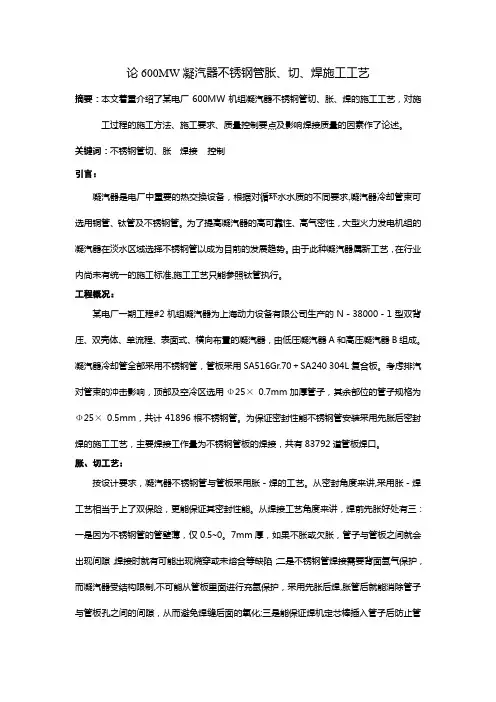

论600MW凝汽器不锈钢管胀、切、焊施工工艺摘要：本文着重介绍了某电厂600MW机组凝汽器不锈钢管切、胀、焊的施工工艺，对施工过程的施工方法、施工要求、质量控制要点及影响焊接质量的因素作了论述。
关键词：不锈钢管切、胀焊接控制引言：凝汽器是电厂中重要的热交换设备，根据对循环水水质的不同要求,凝汽器冷却管束可选用铜管、钛管及不锈钢管。
为了提高凝汽器的高可靠性、高气密性，大型火力发电机组的凝汽器在淡水区域选择不锈钢管以成为目前的发展趋势。
由于此种凝汽器属新工艺，在行业内尚未有统一的施工标准,施工工艺只能参照钛管执行。
工程概况：某电厂一期工程#2机组凝汽器为上海动力设备有限公司生产的N－38000－1型双背压、双壳体、单流程、表面式、横向布置的凝汽器，由低压凝汽器A和高压凝汽器B组成。
凝汽器冷却管全部采用不锈钢管，管板采用SA516Gr.70＋SA240 304L复合板。
考虑排汽对管束的冲击影响，顶部及空冷区选用Φ25×0.7mm加厚管子，其余部位的管子规格为Φ25×0.5mm，共计41896根不锈钢管。
为保证密封性能不锈钢管安装采用先胀后密封焊的施工工艺，主要焊接工作量为不锈钢管板的焊接，共有83792道管板焊口。
胀、切工艺：按设计要求，凝汽器不锈钢管与管板采用胀－焊的工艺。
从密封角度来讲,采用胀－焊工艺相当于上了双保险，更能保证其密封性能。
从焊接工艺角度来讲，焊前先胀好处有三：一是因为不锈钢管的管壁薄，仅0.5~0。
7mm厚，如果不胀或欠胀，管子与管板之间就会出现间隙，焊接时就有可能出现烧穿或未熔合等缺陷；二是不锈钢管焊接需要背面氩气保护，而凝汽器受结构限制,不可能从管板里面进行充氩保护，采用先胀后焊,胀管后就能消除管子与管板孔之间的间隙，从而避免焊缝后面的氧化;三是能保证焊机定芯棒插入管子后防止管子的移动。
1、试胀正式胀接前的试胀工作极为重要，它是培训职工练习胀切、掌握工具性能及胀接参数的有效途径。

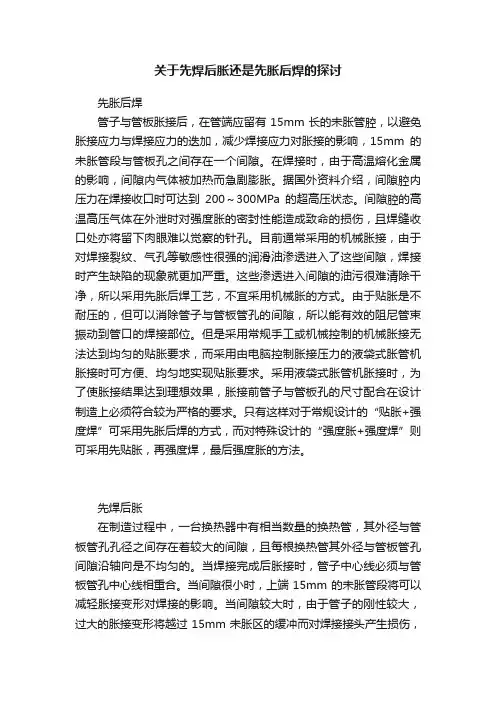

关于先焊后胀还是先胀后焊的探讨
关于先焊后胀还是先胀后焊的探讨先胀后焊管子与管板胀接后，在管端应留有15mm长的未胀管腔，以避免胀接应力与焊接应力的迭加，减少焊接应力对胀接的影响，15mm的未胀管段与管板孔之间存在一个间隙。
在焊接时，由于高温熔化金属的影响，间隙内气体被加热而急剧膨胀。
据国外资料介绍，间隙腔内压力在焊接收口时可达到200～300MPa的超高压状态。
间隙腔的高温高压气体在外泄时对强度胀的密封性能造成致命的损伤，且焊缝收口处亦将留下肉眼难以觉察的针孔。
目前通常采用的机械胀接，由于对焊接裂纹、气孔等敏感性很强的润滑油渗透进入了这些间隙，焊接时产生缺陷的现象就更加严重。
这些渗透进入间隙的油污很难清除干净，所以采用先胀后焊工艺，不宜采用机械胀的方式。
由于贴胀是不耐压的，但可以消除管子与管板管孔的间隙，所以能有效的阻尼管束振动到管口的焊接部位。
但是采用常规手工或机械控制的机械胀接无法达到均匀的贴胀要求，而采用由电脑控制胀接压力的液袋式胀管机胀接时可方便、均匀地实现贴胀要求。
采用液袋式胀管机胀接时，为了使胀接结果达到理想效果，胀接前管子与管板孔的尺寸配合在设计制造上必须符合较为严格的要求。
只有这样对于常规设计的“贴胀+强度焊”可采用先胀后焊的方式，而对特殊设计的“强度胀+强度焊”则可采用先贴胀，再强度焊，最后强度胀的方法。
先焊后胀在制造过程中，一台换热器中有相当数量的换热管，其外径与管板管孔孔径之间存在着较大的间隙，且每根换热管其外径与管板管孔间隙沿轴向是不均匀的。
当焊接完成后胀接时，管子中心线必须与管板管孔中心线相重合。
当间隙很小时，上端15mm的未胀管段将可以减轻胀接变形对焊接的影响。
当间隙较大时，由于管子的刚性较大，过大的胀接变形将越过15mm未胀区的缓冲而对焊接接头产生损伤，甚至造成焊口脱焊。
所以对于先焊后胀工艺，控制管子与管板孔的精度及其配合为首要的问题。
当管子与管板腔的间隙小到一定值后，胀接过程将不至于损伤到焊接接头的质量。
胀接工艺守则
胀接工艺守则1总则管板和换热管是换热器的主要受压元件，二者之间的连接处是换热器的关键部位。
而胀接是实现换热管与管板连接的方法之一，胀接质量的好坏对换热器的正常运作起着关键作用。
2胀接型式和方法胀接型式按胀接进度可分为贴胀和强度胀2.1贴胀是为消除换热管与管板直径缝隙的轻度胀接，其目的是为了小处缝隙腐蚀和提高焊缝的抗疲劳性能，贴胀后胀接接头的抗拉脱力应达到IMPa 以上；2.2强度胀是包装换热管与管板连接的密封性能及抗拉脱轻度的胀接。
强度胀接后胀接接头的抗拉脱力应达到4MPa以上；2.3胀接方法按胀接工艺的不同可分为机械胀和柔性胀接（橡胶胀、液压胀、液袋式液胀等）。
3胀管器的选用胀管器主要根据换热管的直径、管板厚度、胀接长度及胀接特点来确定，通常有胀接器生产厂家按胀接条件选定。
4换热管与管板硬度测定4.1胀接的远离是胀接时硬度较低的管子产生塑性变形，而硬度较高的管板产生弹性形变，胀接后塑性变形管子收到弹性变形额管板孔壁的挤压而使管子和管板紧密地结合在一起，因此在试胀前应首先测定管子与管板的硬度值是否相匹配；4.2换热管与管板的材料应有适当的硬度差，管板硬度应大于换热管的硬度，其差值最好达到HB30以上，否则胀接后管子的回弹量接近或大于管板的回弹量而造成胀接接头不紧，如果二者硬度差相差很小时，应对管子端部进行退火处理，管子端部退火处理长度一般为管板厚度加IOOmmO5试胀5.1正式胀接之前应进行试胀。
试胀的目的是验证胀管器质量的好坏,验证预定的管子与管板孔的结构是否合理，检验胀接部位的外观质量及接头的密封性能，测试胀接接头的抗拉脱力，孕照合适的胀管率,以便制定合理的产品胀接工艺；5.2试胀应在试胀工艺试板上进行，试板应与产品管板的材料、厚度、管孔大小一致，试板上孔的数量应不少于5个，其管孔的排列形式应与产品管孔排列形式一致，试胀所用管子的材料、规格应与产品用换热器一致，但长度可以不一致，一般为管板厚度加50mm；5.3试胀前应根据胀管率计算公式推送出换热管胀接后的内件尺寸，胀管率计算公式可按我国锅炉规程中给出的公式计算：H=(dι-d2-δ)∕d3×100%δ一一胀前管孔直径与管子外径之差5.4胀管率应在0.9%~2.2%之间选取，胀管率小于0.9%为欠胀，管子胀后为产生足够的塑性变形，不能保证资金质量；胀管率大于2.2%为过胀，管子胀后产生过大的塑性变形，加工硬化现象严重，容易导致管子处理裂纹等缺陷，管板也可能产生塑性变形而使胀后的管板不能有效的回弹，从而影响胀接接头的性能。
胀管工艺
换热管的允许偏差 表 1-1
材料
标准
碳 GB8163-87
钢
外径×厚度
（mm）
3
57×3.5
Ⅰ级换热器 外径偏差 壁厚偏差 （mm） （mm）
±0.2 ±0.3
＋12% －10%
Ⅱ级换热器 外径偏差 壁厚偏差 （mm） （mm）
±0.4 ±0.45
19.40
＋0.20 0
25.40
＋0.2 0
32.50
＋0.30 0
38.50
＋0.30 0
45.50
＋0.40 0
57.70
＋0.40 0
2、对工艺评定的要求 实施本工艺时，必须按照正确方法完成下列工艺评定： （1）换热器与管板接头焊接工艺评定。 （2）换热器与管板接头贴胀工艺评定。 3、对管子与管板结合部位的清理
级
换 热 管板
器
管孔直径 （mm） 允许偏差 （mm）
19.25
＋0.15 0
25.25
＋0.15 0
32.35
＋0.2 0
38.40
＋0.20 0
45.40
＋0.20 0
57.55
＋0.25 0
Ⅱ 换热器 级 换 热 管板 器
允许偏差 （mm） 管孔直径 （mm） 允许偏差 （mm）
±0.40 ±0.40 ±0.45 ±0.45 ±0.45 ±0.57
8
6
（一）主要质量控制流程（见表 1-3） （二）主要的质量标准 1.外观检查 （1）换热管的胀接部位和非胀接部位手感检查应过渡圆滑，不得有 棱角。 （2）胀接长度应符合图纸要求。 （3）用 10 倍放大镜检查焊缝外观，应符合下列要求： a、焊缝尺寸应符合图纸及规范要求。 b、表面不允许有裂纹、气孔、弧坑、夹渣等缺陷，并不得保留有熔渣 和飞溅物。 c、在图纸对咬边缺陷无特殊规定时咬边深度不大于 0.5 ㎜ ，咬边总长度 不大于焊缝总长的 10%。 d、焊缝应向母材圆滑过渡。如设计需要打磨焊缝时，不得损伤管板母 材，且打磨处不得凹陷，局部凹陷不允许超过管板厚度的负偏差。 e、管板的最终不平度应符合设计要求。 2、无损探伤 1)完成焊接 24h 后，用 PT（MT）探伤进行检查，无裂纹为合格。 2)贴胀完成后应进行 PT 或 MT 探伤，合格要求同焊后探伤。 3)如有必要，可以在水压试验完成后再进行一次抽查性 PT 或 MT 探伤， 标准同前。抽查部位由设计部门指定，无裂纹为合格。若发现裂纹，应 全部进行 PT 或 MT 探伤。

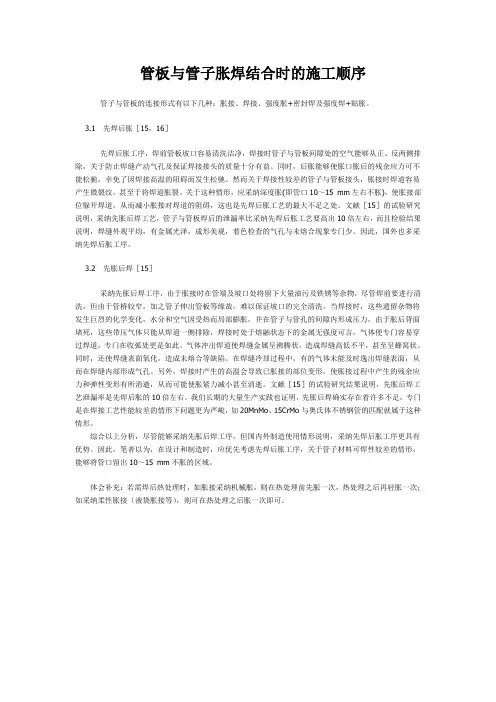

管板与管子胀焊结合时的施工顺序
管板与管子胀焊结合时的施工顺序管子与管板的连接形式有以下几种：胀接、焊接、强度胀+密封焊及强度焊+贴胀。
3.1先焊后胀［15，16］先焊后胀工序，焊前管板坡口容易清洗洁净，焊接时管子与管板间隙处的空气能够从正、反两侧排除，关于防止焊缝产动气孔及保证焊接接头的质量十分有益。
同时，后胀能够使胀口胀后的残余应力可不能松驰，幸免了因焊接高温的阻碍而发生松驰。
然而关于焊接性较差的管子与管板接头，胀接时焊道容易产生微裂纹，甚至于将焊道胀裂。
关于这种情形，应采纳深度胀(即管口10～15 mm左右不胀)，使胀接部位躲开焊道，从而减小胀接对焊道的阻碍，这也是先焊后胀工艺的最大不足之处。
文献［15］的试验研究说明，采纳先胀后焊工艺，管子与管板焊后的泄漏率比采纳先焊后胀工艺要高出10倍左右，而且检验结果说明，焊缝外观平均，有金属光泽，成形美观，着色检查的气孔与未熔合现象专门少。
因此，国外也多采纳先焊后胀工序。
3.2先胀后焊［15］采纳先胀后焊工序，由于胀接时在管端及坡口处将留下大量油污及铁锈等杂物，尽管焊前要进行清洗，但由于管桥较窄，加之管子伸出管板等缘故，难以保证坡口的完全清洗。
当焊接时，这些遗留杂物将发生巨烈的化学变化，水分和空气因受热而局部膨胀，并在管子与管孔的间隙内形成压力，由于胀后背面堵死，这些带压气体只能从焊道一侧排除，焊接时处于熔融状态下的金属无强度可言，气体便专门容易穿过焊道，专门在收弧处更是如此。
气体冲出焊道使焊缝金属呈沸腾状，造成焊缝高低不平，甚至呈蜂窝状。
同时，还使焊缝表面氧化，造成未熔合等缺陷。
在焊缝冷却过程中，有的气体未能及时逸出焊缝表面，从而在焊缝内部形成气孔。
另外，焊接时产生的高温会导致已胀接的部位变形，使胀接过程中产生的残余应力和弹性变形有所消逝，从而可能使胀紧力减小甚至消逝。
文献［15］的试验研究结果说明，先胀后焊工艺泄漏率是先焊后胀的10倍左右。
我们长期的大量生产实践也证明，先胀后焊确实存在着许多不足，专门是在焊接工艺性能较差的情形下问题更为严峻，如20MnMo、15CrMo与奥氏体不锈钢管的匹配就属于这种情形。
管壳式换热器胀焊并用时胀焊顺序
管壳式换热器胀焊并用时胀焊顺序分析了管壳式换热器管板胀焊并用时, 胀焊顺序对管板制造质量的影响。
0 前言换热器在化工设备中占很大比例。
作为化工生产过程中最基本的操作单元——换热器,其完好与否对化工生产的影响很大, 一旦泄漏,对化工产品的质量、工厂安全、环境和设备等将造成很大的损失。
在化工生产中换热器因其结构特殊、工况恶劣, 有时既要受压, 又要承受变载, 甚至还受到腐蚀的作用。
换热器受到的腐蚀一般有电化学腐蚀、应力腐蚀和冲刷腐蚀。
电化学腐蚀较为普遍存在。
产生应力腐蚀的应力有: 工作应力, 由进出口温差所产生; 材料残余应力, 在加工制作过程中产生; 结构应力, 由于结构在设计制造上的局限性等所产生。
冲刷腐蚀, 多发生在气体入口处或气液混合入口处。
管板上焊缝多, 一般换热器有几百至几千个焊口。
若焊接工艺掌握不好, 焊缝中极易产生气孔等缺陷。
一般厂家没有热处理条件, 也没有管板焊缝射线照相技术, 只能做一些焊缝表面检测, 无法消除残余应力和发现焊缝内部气孔。
而浅层的气孔极易在使用一段时间后显露出来, 造成泄漏。
所以, 焊缝质量有时难以从检测中得到有效控制。
要提高换热器管板的焊接质量, 必须通过改善和提高焊接、制造工艺来达到。
1 管板连接方法换热管与管板连接的适用范围和常用连接方式可分为以下几种:强度胀接: 适用于设计压力小于等于4M Pa, 设计温度小于等于300℃, 操作时无剧烈振动、无过大的温度变化及无明显的应力腐蚀的场合。
强度焊接: 适用于设计压力小于等于35M Pa, 无较大振动及无间隙腐蚀的场合。
胀焊并用: 适用于设计压力小于等于35M Pa, 密封性能要求较高, 承受振动或疲劳载荷, 有间隙腐蚀, 采用复合板的场合。
2 胀焊并用在实际生产中对换热器密封性能的要求往往较高, 有些使用场合有间隙腐蚀, 有时还伴有振动和疲劳载荷等, 所以要求换热器管板连接采用胀焊并用的结构形式。
2.1 胀焊并用结构2.1.1 强度胀加密封焊强度胀加密封焊主要适用于压力较低时,既要保证换热管与管板连接的密封性, 又要保证换热管与管板抗拉脱强度的场合, 其结构形式如图1 所示。
列管式换热器中管板与换热管束胀焊结合连接工艺探讨
列管式 换热器 中管板 与换 热管束 胀焊结合连接工３ ７ １ ０ ０ ）
摘 要： 列管式换热 器是化 工生产 中热量 交换 的关键设备 ， 管板 与换 热管的连接是这类化 工容 器的关键 部位 ， 通 常情况 下换热 器管子 与管板连接都 采用胀焊结合的加 工工 艺， 究竟是先焊后胀还是先胀后 焊的好， 在 实际使 用中存在争论。笔 者详细分析 了两种 连接 加工 方法， 各 自的优劣性及 适用范 围， 并 以实际生产 当中的设备为例进行 了说 明 ， 目的在 于为实
间 隙 ，从 而 达 到密 封 紧 固 的 目的 。这种 接 头 的优 点
是： 由于换热管与管板孔之间的间隙小 ， 能够有效防 ３ 纯碱生产 中常用的接头连接工艺 止介质渗入期 间 ， 进而产生的间隙腐蚀 。其缺点是 ： 对 管板孔的加工精度要求较高 ；换热管具有一定的 ３ ． １ 胀接 塑形 ； 对 换 热 管 和 管板 的 硬度 都有 要 求 ， 一 般要 求 换 常用 的胀 接加 工 方法 有 ： 手 工胀 管 器 滚 压胀 接 、 热 管端 的 硬度 要 比管 板 硬度 低 ＨＢ ２ ０—３ ０ ； 抗拉 脱 离 计 算 机 胀 管 器 滚 压 胀 接 和 液 袋 式 胀 管 机 胀 接 等 几 偏低； 对使用介质温度有一定的局限性 ， 例如 ， 在使 种 。在 ＭＩ Ｉ 换 热器 的制造 中选用 液 袋 式 液 压胀 接 方 用 温度大于 ３ ０ ０ ｃ Ｃ 时 ，材料的蠕变会使挤压残余应 式。这是因为该方式效率高、 换热管端面与管板孑 Ｌ 胀 力逐渐消失产生连接失效现象 。
收 稿 日期 ： ２ ０ １ ３ － ０ ４ － ０ ８
作者 简介 ： 刘 玉梅 （ １ ９ ７ ５ 一） 。 女， 甘肃武威人 。 工程师 ， 本科 ， 研究方 向为机械设计及制造 。
换热器管子与管板接头胀接工艺守则
换热器管子与管板接头胀接工艺守则换热器管子与管板接头胀接工艺守则1总则本守则规定了压力容器管子与管板的胀接方法和技术要求;本守则适用于GB150、GB151及《固容规》涉及的强度胀、焊后胀,胀后焊结构的容器产品; 2胀接操作人员2.1 胀接操作人员必须经过有关部门技术培训,考试合格后方能上岗;2.2 胀接操作人员应掌握所用胀接设备的使用性能,熟悉产品图样、工艺文件及标准要求; 2.3 胀接操作人员应认真做好胀接场地的管理工作,对所用工、量、检具能正确使用和妥善保管;3. 胀接设备与胀管器3.1 胀接设备与胀管器应能满足胀接技术条件及有关标准要求;3.2 胀接设备一般有如下几种:a.无自动控制胀管率装置的机械式胀管机;b.液压驱动扭矩自动控制胀管率的胀管机;c.微机控制胀管率的机械式胀管机;d.液压橡胶柔性胀管机;上述胀接设备可视产品情况选择使用;3.3 胀管器可与相应胀接设备一同使用或直接用于手工胀接;3.3.1胀管器按用途一般分为:a.12°～15°扳边胀管器;b.90°扳边胀管器;c.无扳边胀管器;3.3.2胀管器按胀柱数量一般分为:a.3个胀柱胀管器;b.5个胀柱胀管器;应优先选用5胀柱胀管器;3.3.3 90°扳边胀管器一般有普通90°扳边胀管器与90°无声扳边胀管器之分;应优先选用无声扳边胀管器;取1个试样;b样坯切取位置及方向应符合GB2975的规定;c硬度测试可在切取的试样上进行,亦可在管板和胀接管端上直接进行;测试前,应将测点处的氧化皮、锈蚀、油污清除掉,使之露出金属光泽;d当在试样上进行时,试验方法、试样尺寸及表面要求应符合GB231的规定;e当在管板和胀接管端上直接进行时,管子测点数量为每台锅炉按胀接管子总数的3%选取,且不少于15点;每根管端上最多不超过3点,测点位置应在距管端50mm范围内;管板测点数量为每个管板取3点,测点均匀分布;4.5胀接管端需做退火处理时,应符合下列要求:a退火可采用电加热,亦可采用火焰直接加热;当采用火焰加热时其燃料可采用焦炭、木炭、锯末,但不得用煤炭做燃料直接加热;b加热时应缓缓升温,平均温升不超过15℃/min,退火温度控制在600～650℃(无论用何种方法加热,都不得将管端加热至650℃以上),保温10～15min,保温后管端应埋于干燥的石棉灰或硅藻土或石灰粉中缓冷,埋入深度不小于350mm,冷却至室温后方可取出;c加热退火时必须配有温控装置或仪器,不得目测估量;d管端退火长度应控制在100～150mm;两端可同时加热;当管子一端加热时,应用木塞将管子的另一端堵住,以防空气在管内流动;加热过程中应旋转管子,使管端加热均匀;4.6胀接前须按下列要求对胀接管端进行清理:a管端外表面应用半自动双头磨管机或机械洗管机等除锈磨光,磨光长度不小于两倍的管板厚度mm;除锈磨光后的表面不应有起皮、凹痕、裂纹和纵向沟槽等缺陷,磨光后的最小管端外径应符合GB8163规定;管端内表面应无严重锈蚀和铁屑等杂物并清除毛刺;b除锈磨光后的胀接管子应及时胀接,如不能及时装配胀接,则应妥善保管以防再次生锈;如生锈应重新打磨,打磨后的管端最小外径仍须符合GB8163规定;5.胀接管孔的技术要求5.1 用汽油或四氟化碳等溶剂清洗管孔壁上的油污,再用细纱布沿孔壁圆周方向打磨残留锈蚀,并除去管孔边缘毛刺;打磨后管孔壁的表面粗糙度不得大于Ra12.5;5.2 清理后的管孔壁不得有纵向刻痕,个别管孔允许有一条螺旋形或环向刻痕,刻痕深度不得超过0.5mm,宽度不得超过1mm,刻痕至管孔边缘的距离不得小于4mm;5.3 胀接管孔尺寸应符合图纸工艺要求;5.4 如管孔直径超差,其超差数值不得超过规定偏差值的50%;当管孔总数不大于500个时,超差孔数不得超过管孔总数的2%,且不得超过5个;当管孔总数大于500个时,超差孔数不得超过管孔总数的1%,且不得超过10个;对于超差管孔在管板上应作出明显标记;6.胀接前对胀接设备的检查6.1 胀管器,胀杆锥度及胀珠胀杆转动灵活;6.2 液压驱动胀管设备和微机控制胀管设备其控制系统应准确灵敏、性能良好;6.3 胀管器先检查外观,然后用涂色法检查接触面(接触面应大于80%),合格后涂以润滑脂待用;7.穿管7.1 穿管前应先按图样核对管板的装配位置;7.2 按照每个胀接面管子、管孔总数的15%,随机测量管孔直径d、管端壁厚t,计算出d、t的算术平均值并做好记录(参见附录A表A1);7.3 根据超差管孔的直径选配管子,选配后的最大间隙不超过管子直径的3%;7.4 管子的两个胀接端穿入管孔时应能自由伸入,管子必须装正,不得歪斜;当发现有卡住,偏斜等现象时,不得强行插入,应取出管子,按大样矫正后,再行插入;7.5 穿管时应超穿一定距离,以再次清理胀接管端或管孔壁上因穿管留下的锈屑污物,清理后,退回正确位置;7.6 管子与管板胀接时,可先穿基准管,基准管找正后,采用预胀或其他方法加以固定;7.7 胀接管端伸出长度应符合图样要求;7.8 对于管端伸出长度超过要求的管子,应用机械(齐头机)方法去除超长部分,并清除毛刺;8.胀接技术要求8.1 试胀8.1.1正式胀接前应进行试胀,以检查胀管器的质量、管材的胀接性能和确定最佳胀管率;8.1.2试胀用管子的材质、规格应与产品胀接管子相同,试胀用板的材质、厚度及管孔间距、管孔尺寸、加工质量等均应与产品的管板相同;8.1.3试胀件尺寸规格及数量按照产品图纸管板的厚度,孔的大小、排列做试胀板一块,开孔12～16个;8.1.4试胀管子的胀接管端硬度应符合4.5规定;当管端退火时,应按4.6随炉退火,退火后的管端应按要求进行清理;8.1.5试胀管子与管孔一一对应,编号入座,用油漆在试胀板上做出孔位编号,用游标卡尺逐一测量试胀管壁厚t、管孔直径d值,并作好记录(参见附录A表A2);8.1.6在胀管率H为1%～2.1%范围内,选用不同的胀管率数值,计算出相应的胀口内径d1值,然后对各个胀口进行试胀,实测胀口内径并作好记录(参见附录A 表A2);8.2 胀接8.2.1根据试胀所确定的最佳胀管率进行正式胀接;胀接时应在管端内壁涂少许润滑脂,再插入胀管器;胀接过程中,严防油污、水及灰尘渗入胀接面间;8.2.2胀接时一般采用反阶式胀接顺序,见图4;管子与管板胀接可在管子穿妥后再按图4进行胀接;管子与管板胀接时,为防止油污流进胀接面间,亦可采用错列式胀接顺序,见图5;。
胀接工艺规程
xxxxxx有限公司换热器管板与换热管机械胀接工艺规程1、主题内容与适用范围本工艺规定了“管板”“折流板”“管子”的胀前预处理、胀接方法和胀接密封效果的检验及泄漏处理以及胀后清理的工艺方法。
本工艺适用于管壳式换热器中钢制管板和铜制换热管的机械强度胀接。
2、胀前预处理2.1管板、折流板、换热管胀前应用钢玉砂布清除孔口周边及管口内外边缘的锐边和毛刺。
2.2管板、折流板表面和有油迹的管子应做脱脂处理，对油脂浓重部位，用丙酮或四氯化碳喷射或刷洗，然后用无油压缩气体吹干。
2.3孔内和胀槽边缘有毛刺的管板孔，须用相应尺寸的铰刀铰光，然后用无油压缩气体吹净切削。
2.45钢制折流板、拉杆、定距管应喷砂去除表面氧化层或用钢玉砂布除锈，也可用HP-2金属清洗剂作化学除锈钝化处理。
有色材料折流板脱脂用四氯化碳或洗涤剂溶液进行清洗晾干。
2.5凡经加工的管件，如翅片管、U形管、螺旋管应按图纸要求逐根进行压力试验，不漏为合格。
2.6管件长度要按设计或工艺尺寸下料，不留余量，锯口用专用刀具或锉刀去毛刺、倒角。
2.7管子两端即按设计及工艺文件要求范围内应用管端磨光机或180目以上细钢玉砂布做抛光处理，然后用无油压缩气体吹除磨料粉末。
2.8管板、管子在预处理过程中应用木质工位器具保护，避免磕碰划伤。
2.9所有经预处理后的零件，均用塑料布覆盖防尘。
3、胀接方法3.1接管应尽量采用带有扭矩控制仪的电动或风动胀管机。
3.2按管子规格和管板厚度选择合适规格的胀管器。
胀接中一般用洗涤剂溶液润滑，胀后及时清洗掉管子材质的颗粒物以减少胀管工具的损坏，并注意检查胀针和胀杆的磨损情况，必要时及时调换。
若发生断杆卡壳情况，应慎重从胀接前端用笔管径小一定尺寸的、硬度合适的圆钢通入管内将断杆和胀套、胀针一起打出，切忌损伤管内壁，造成内漏的质量事故。
3.3为了避免管端和管孔的抛光面再次被氧化，施胀与清理的时间间隔不得超过24小时。
3.4先胀4~5根管子掌握适当胀大量（参看3.5）。
