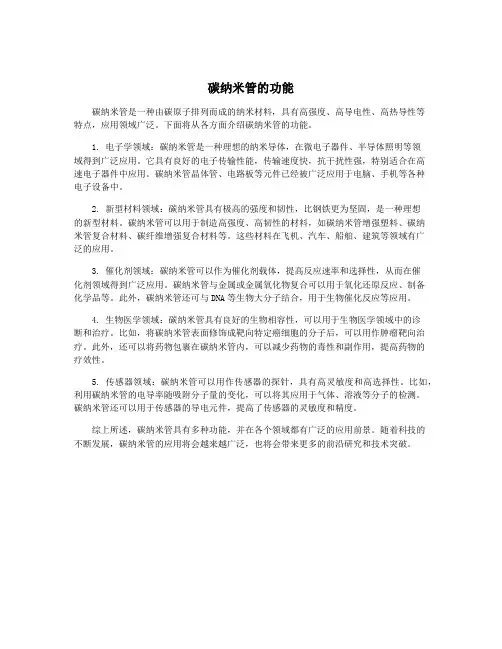

碳纳米管的功能
碳纳米管的功能碳纳米管是一种由碳原子排列而成的纳米材料，具有高强度、高导电性、高热导性等特点，应用领域广泛。
下面将从各方面介绍碳纳米管的功能。
1. 电子学领域：碳纳米管是一种理想的纳米导体，在微电子器件、半导体照明等领域得到广泛应用。
它具有良好的电子传输性能，传输速度快，抗干扰性强，特别适合在高速电子器件中应用。
碳纳米管晶体管、电路板等元件已经被广泛应用于电脑、手机等各种电子设备中。
2. 新型材料领域：碳纳米管具有极高的强度和韧性，比钢铁更为坚固，是一种理想的新型材料。
碳纳米管可以用于制造高强度、高韧性的材料，如碳纳米管增强塑料、碳纳米管复合材料、碳纤维增强复合材料等。
这些材料在飞机、汽车、船舶、建筑等领域有广泛的应用。
3. 催化剂领域：碳纳米管可以作为催化剂载体，提高反应速率和选择性，从而在催化剂领域得到广泛应用。
碳纳米管与金属或金属氧化物复合可以用于氧化还原反应、制备化学品等。
此外，碳纳米管还可与DNA等生物大分子结合，用于生物催化反应等应用。
4. 生物医学领域：碳纳米管具有良好的生物相容性，可以用于生物医学领域中的诊断和治疗。
比如，将碳纳米管表面修饰成靶向特定癌细胞的分子后，可以用作肿瘤靶向治疗。
此外，还可以将药物包裹在碳纳米管内，可以减少药物的毒性和副作用，提高药物的疗效性。
5. 传感器领域：碳纳米管可以用作传感器的探针，具有高灵敏度和高选择性。
比如，利用碳纳米管的电导率随吸附分子量的变化，可以将其应用于气体、溶液等分子的检测。
碳纳米管还可以用于传感器的导电元件，提高了传感器的灵敏度和精度。
综上所述，碳纳米管具有多种功能，并在各个领域都有广泛的应用前景。
随着科技的不断发展，碳纳米管的应用将会越来越广泛，也将会带来更多的前沿研究和技术突破。
碳纳米管 用途
碳纳米管用途
碳纳米管是一种纳米级的碳材料，具有许多独特的物理和化学性质，因此在许多领域有着广泛的应用。
以下是一些碳纳米管的常见用途：1. 纳米电子学：碳纳米管可以用作高性能的纳米电子器件的构建材料，例如晶体管、场效应晶体管、透明导电薄膜等。
2. 纳米材料增强：碳纳米管可以增强金属、聚合物等材料的力学性能，使其具有更高的强度和刚度。
这种增强效果使其在航空航天、汽车、建筑等领域有广泛应用。
3. 电池和超级电容器：碳纳米管可以用作电极材料，用于制造高能量密度和高功率密度的电池和超级电容器。
4. 催化剂载体：由于碳纳米管具有大比表面积和优良的导电性，因此可以用作催化剂的载体，用于催化反应中的催化剂固定和增加反应速率。
5. 生物医学应用：碳纳米管具有良好的生物相容性和荧光性能，可以用于生物成像、药物传递、组织工程等生物医学应用。
6. 传感器：碳纳米管可以用于制造高灵敏度的传感器，例如气体传感器、生物传感器等。
7. 纳米电缆：由于碳纳米管具有优秀的电导性能，可以用作纳米尺度的电缆，用于电子器件的互连。
总体而言，碳纳米管的应用潜力非常广泛，涵盖了电子学、材料科学、能源、生物医学等多个领域。
随着技术的进一步发展，碳纳米管的应用前景将不断拓展。
碳纳米管在电子器件中的应用
碳纳米管在电子器件中的应用一、引言碳纳米管（Carbon Nanotube，简称CNT）是一种由碳原子构成的一维纳米材料，具有优异的机械性能、导电性能和热导性能。
随着纳米科技的发展，碳纳米管越来越多地应用于电子器件中，为电子技术带来了新的突破。
本文将就碳纳米管在电子器件中的应用进行介绍和分析。
二、碳纳米管的基本性质碳纳米管具有很多独特的性质，使其在电子器件领域表现出卓越的特点和应用潜力。
1. 纳米尺度：碳纳米管的直径通常在1~2纳米量级，长度可以从纳米到微米。
这种纳米尺度的特点使得碳纳米管成为纳米电子器件的理想构建单元。
2. 优异的导电性：碳纳米管具有优异的电子输运性能，其电导率可以达到金属的水平。
这意味着碳纳米管可以用作高性能导线、电极和场效应晶体管等。
3. 优异的机械性能：碳纳米管具有强度高、刚度大、弯曲能力强的特点，可以在弯曲、拉伸和扭转等变形过程中保持良好的稳定性。
这种特性使得碳纳米管可以用于制备柔性电子器件。
4. 热导性能：碳纳米管的热导率极高，可以达到理论极限。
这使得碳纳米管成为散热材料和热电材料的理想选择。
三、碳纳米管在电子器件中的应用1. 导线与电极由于碳纳米管具有优异的导电性能，可以将其应用于导线和电极的制备。
相比传统的金属导线，碳纳米管导线具有更小的体积和重量，更高的电导率和更大的通电面积。
同时，碳纳米管电极在能量存储器件、电化学催化等领域也有广泛的应用。
2. 纳米场效应晶体管碳纳米管可以作为纳米场效应晶体管的理想通道材料。
由于其尺寸远小于传统的材料，碳纳米管晶体管可以实现更高的密度和更低的功耗。
此外，碳纳米管晶体管还可以在柔性基底上制备，为柔性显示器、传感器等提供了新的解决方案。
3. 传感器碳纳米管的高灵敏度、高选择性和快速响应特性使其成为传感器领域的理想材料。
在气体传感器、生物传感器和化学传感器中，碳纳米管可以作为传感材料或传感电极，实现对特定气体、生物分子或化学物质的检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大连东软信息学院电子工程系《微电子发展前沿技术》期末大作业项目一二三四总分分数综述：碳纳米管材料的发展、性能与应用姓名刘胜班级微电子11001班学号11160600113专业电子信息工程（微电子制造方向）2014年5月18日目录第1章前言 (1)1.1碳纳米管简介 (1)1.2碳纳米管的发展 (1)1.3碳纳米管现状 (3)第2章碳纳米管的优秀性能 (4)2.1电学性能 (4)2.2力学性能 (4)2.3热学性能 (4)2.4复合材料性能 (4)第3章碳纳米管的应用及前景 (5)3.1碳纳米管的应用 (5)3.2碳纳米管的前景 (6)参考文献 (8)第1章前言1.1碳纳米管简介碳纳米管,是一种具有特殊结构( 径向尺寸为纳米量级, 轴向尺寸为微米量级、管子两端基本上都封口) 的一维量子材料, 可看作是由片层结构的石墨卷成的无缝中空的纳米级同轴圆柱体, 两端由富勒烯半球封帽而成。
按片层石墨层数分类, 可分为单壁碳纳米管和多壁碳纳米管。
单壁碳纳米管可看成是由单层片状石墨卷曲而成, 而多壁碳纳米管可理解为不同直径的单壁碳纳米管套装而成, 层与层之间距离约0.3 4 n m 。
碳纳米管因其小尺寸效应和独特的分子结构，具有优异的物理化学性能。
一维分子材料和六边形完美连接结构使碳纳米管具有质量轻、强度高的特点；较大长径比及sp2、sp3杂化几率不同使碳纳米管具有优良的弹性；直径、螺旋角以及层间作用力等存在的差异使碳纳米管兼具导体和半导体的特性；独特的螺旋状分子结构使碳纳米管构筑的吸波材料具有比一般吸收材料高得多的吸收率。
碳纳米管具有最简单的化学组成及原子结合形态, 却展现了最丰富多彩的结构以及与之相关的物理、化学性能。
由于它可看成是片状石墨卷成的圆筒, 因此必然具有石墨优良的本征特性, 如耐热、耐腐蚀、耐热冲击、传热和导电性好、有自润滑性和生体相容性等一系列综合性能。
但纳米碳管的尺度、结构、碳原子相结合又赋予了碳纳米管极为独而有广阔应用前景的性能。
1.2碳纳米管的发展1991年日本NEC公司基础研究实验室的科学家饭岛澄男(Iijima)在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时，意外发现了由管状的同轴纳米管组成的碳分子,这就是现在被称作的“Carbon nanotube”，即碳纳米管,又名巴基管。
是一种外径为515nm、内径213nm、仅由两层同轴类石墨圆柱面叠合而成的碳结构。
进一步的分析表明，这种管完全由碳原子构成，并看成是由单层石墨六角网面以其上某一方向为轴，卷曲360°而形成的无缝中空管。
相邻管子之间的距离约为0.34nm，与石墨中碳原子层与层之间的距离0.335nm相近[1]，所以这种结构一般被称为碳纳米管，这是继C60之后发现的碳的又一同素异形体，是碳团簇领域的又一重大科研成果。
1993年，S.Iijima等和DS.Bethune等同时报道了采用电弧法，在石墨电极中添加一定的催化剂，可以得到仅仅具有一层管壁的碳纳米管，即单壁碳纳米管产物[2]。
1997年，AC.Dillon等报道了单壁碳纳米管的中空管可储存和稳定氢分子，引起广泛的关注。
相关的实验研究和理论计算也相继展开。
初步结果表明：碳纳米管自身重量轻，具有中空的结构，可以作为储存氢气的优良容器，储存的氢气密度甚至比液态或固态氢气的密度还高。
适当加热，氢气就可以慢慢释放出来。
研究人员正在试图用碳纳米管制作轻便的可携带式的储氢容器。
据推测，单壁碳纳米管的储氢量可达10%（质量比）。
此外，碳纳米管还可以用来储存甲烷等其他气体[2]。
2002年，美国、英国、法国和墨西哥等国的研究人员发现单层碳纳米管可在光照下自燃的特性，据认为将会在遥控爆破等领域有用武之地。
科学家们说，利用这一特性，将来也许可以制造出新型的光感应点火或触发装置。
2003年，日本信州大学和三井物产下属的CNRI子公司研制成功了直径只有0.4纳米的他纳米管，这标志碳纳米管达到超细程度。
2003年，墨西哥科研人员从墨西哥东南部油田提取的多份原油样品中发现了碳纳米管。
这是世界上首次在原油中发现天然碳纳米管。
2007年，日本首次开发出在大面积金属板上直接合成大量单层碳纳米管的技术。
其特点是利用了被称为“Super Growth法”的单层碳纳米管合成技术。
2008年，美国科学家的一项最新研究，定量测定了单壁碳纳米管(SWCNT)的电学性质。
他们发现，单壁碳纳米管中每32个碳原子就能够捕获并存储一个电子，而且很容易实现受控放电。
这一发现有助于科学家按照需求设计出作为电容器的碳纳米管，并提高电子设备和太阳能电池的光电和电气化学性能。
2008年，美国和巴西科学家的一项最新研究发现，碳纳米管薄层(也称巴克纸)却能够在拉伸和均匀压缩时，长度和宽度同时增加。
也就是说这种材料具有负的泊松比。
2010年，浙江大学和美国加利福尼亚大学科研人员成功合成世界上最小碳纳米管结构的富勒烯C90。
2010年，美国耶鲁大学的工程师们发现，碳纳米管的缺口可促使T细胞抗原在血液中凝聚，并激发人体自身的免疫反应，从而改进目前常用的继承性免疫疗法。
2012年，碳纳米管应用在生物传感器上，使原型生物传感器的速度几乎增加两倍[3]。
2013浙大研究出世界最轻固体材料碳纳米管纤维材料，斯坦福的研究团队发现碳纳米管或将成为硅芯片的替代材料，日本研究显示近红外线照射碳纳米管可杀死癌细胞[3]。
2014年美国国家标准与技术研究院（NIST）的研究人员开发出一种均匀的多壁碳纳米管为基础的涂料，可降低常用的泡沫内饰的易燃性。
清华大学成功研制出高性能碳纳米管导线[3]。
1.3 碳纳米管现状目前，各国在实验上对碳纳米管的研究方兴未艾，并都取得了一定的成就，美国发明了纳米秤，日本制成了铂填充的碳纳米管，德国制备出直径为lnm的碳纳米管。
我国个别研究成果虽然走在了世界最前沿，如合成出世界最长的碳纳米管、高质量碳纳米管储氢的研究等，但在纳米科技领域的总体水平与美日欧相比，差距还很大。
现在各国主要面临以下两个共同问题，使得碳纳米管不能真正得到工业应用。
如何实现高质量碳纳米管的连续批量工业化生产。
碳纳米管制备现状大致是：多壁碳纳米管能较大量生产，单壁碳纳米管多数处于实验室研制阶段，某些制备方法得到的碳纳米管生长机理还不明确，对碳纳米管的结构(管径、管长、螺旋度、壁厚、管表面石墨碳的结晶度等)还不能做到任意调节和控制，影响碳纳米管的产量、质量及产率的因素太多(如催化剂颗粒的大小、碳源的种类、温度、混合气体的种类及比例等)，使制得的碳纳米管都存在杂质高、产率低等缺点，还没有高效的纯化碳纳米管的方法。
如何更深入研究碳纳米管实际应用问题。
例如，在常温常压下如何解析氢气及加快其储氢放氢速度。
如何提高碳纳米管吸附容量的稳定性和吸附压力的敏感性。
再如，怎样才能制备出性能更为优异或能预期其性能的碳纳米管复合材料。
要解决这些共同难题，就需要研究人员们一方面突破技术关键，进一步研究开发新的、成本低廉、适合于大规模生产碳纳米管的技术，通过建模和模拟来加强生长现象与机理研究，另一方面继续深入研究其应用，把碳纳米管与各个领域结合起来，充分发挥其自身优异的特性。
第2章碳纳米管的优秀性能2.1电学性能由于碳纳米管具有很好的电学性能，特别是经高温退火处理消除部分缺陷后的碳纳米管，导电性能更高，使得目前关于碳纳米管的应用研究主要集中在电学领域．碳纳米管本身具有端部曲率半径小的结构特点，因此在代替钼针作场发射电极时，具有较低的激发电压，并具有自修补功能，可大大提高视屏系统的效率和功能．通过控制生产工艺，使碳纳米管中的五边形碳环/七边形碳环集中于管身中部，可改变碳纳米管的导电特性，使其具有半导体特性，可用于制作碳纳米管电子开关和CNTs二极管[4]。
2.2力学性能碳纳米管无缝管状结构和管身良好的石墨化程度赋予了碳纳米管优异的力学性能,抗拉强度达50～200GPa,是钢的100倍,密度却只有钢的1/6,至少比常规石墨纤维高一个数量级,因而被称为“超强纤维”。
同时还具有极高的弹性,它的弹性模量可达1TPa,与金刚石的弹性模量相当,约为钢的五倍[5-6]。
将碳纳米管作为复合材料增强体,可表现出良好的强度、弹性、抗疲劳性及各向同性,给复合材料的性能带来极大的改善。
因此，碳纳米管被认为是强化相的终极形式，人们估计碳纳米管在复合材料中的应用前景将十分广阔。
2.3 热学性能碳纳米管具有非常大的长径比,因而沿着长度方向的热交换性能很高,相对的其垂直方向的热交换性能较低,通过合适的取向,碳纳米管可以合成各向异性的热传导材料。
即使将碳纳米管捆在一起,热量也不会从一根纳米管传到另一根,纳米管优异的热学性能将能使它成为今后计算机芯片的导热板,也可用于发动机、火箭等各种高温部件[7]。
2.4复合材料性能碳纳米管的加人将更有利于发挥该类复合材料的高强度、低膨胀、导电导热性好及耐磨等特性[8]。
碳纳米管增强铜基复合材料具有良好的减摩耐磨性能，该复合材料的磨损过程包含跑合阶段和稳态磨损阶段，在稳态磨损阶段主要发生氧化磨损，同时还发生磨粒磨损;碳纳米管体积分数在12%—15%之间时，其润滑和抑制基体氧化的效果较好，因而复合材料的减摩耐磨性能最佳[9]。
第3章碳纳米管的应用及前景3.1 碳纳米管的应用1.高性能导电复合材料因其导电性能良好并具有极大的长径比，将极少量（1.5—4%）碳纳米管添加到聚合物中就能形成导电网络，获得高性能导电复合物，而其它导电碳材料的添加量在20%左右才能达到相同的导电效果，高添加量将严重影响复合材料的机械性能及加工性能。
2.硼、氮共掺杂使金属性碳纳米管转变为半导体在生长单壁碳纳米管过程中，原位进行硼、氮共掺杂，实验和理论研究发现，硼、氮共掺杂使金属性碳纳米管转变为半导体[10]。
使金属性的单壁碳纳米管的能隙被打开，使其转变为半导体性的纳米管，而B、N共掺杂并不改变半导体性碳纳米管的导电属性。
B、N共掺杂是解决半导体性和金属性纳米管不可分问题的一条有效的新途径。
3.用纳米碳管解决个人计算机内部散热通过纳米碳管可以解决个人计算机内部的散热问题。
因为纳米碳管导热的效果极佳，而且管子很小，且能在聚合物或涂层中悬浮。
4.碳纳米管在超级电容器电极材料方面的应用碳纳米管具有非常高的比面积，结晶度高，加之优异的导电性能和良好的机械性能，碳纳米管是制造超级电容器电极的理想材料。
梁逵等研究了硝酸改性处理的碳纳米管来制作电极所得超级电极电容器的质量比电容达到69F/g，而且这种电容器具有良好的频率响应特性。
超级电容是目前已知的最大容量的电容器，开发并利用碳纳米管做超级电容的电极材料存在巨大的商业价值。
5.催化剂的良好载体碳纳米管作为纳米材料家族的新成员，其特殊的结构和表面特性，优异的储氢能力和金属及半导体导电性，使其在加氢，脱氢和择型催化等反应中具有很大的应用潜力。
