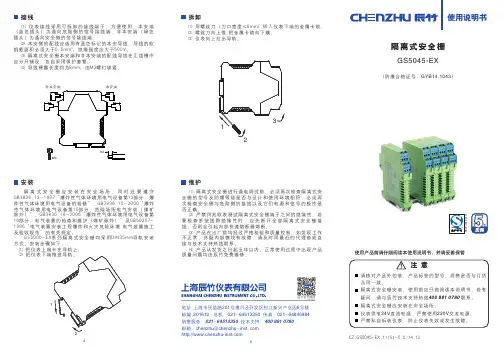

辰竹隔离式安全栅说明书
使用说明书辰竹官方微信地址:上海市民益路201号漕河泾开发区松江新兴产业园6号楼邮编:201612 总机：021-******** 传真：021-********销售服务：021-******** 技术支持：400 881 0780邮箱：chenzhu @chenzhu -inst .com GS5045-EX(防爆合格证号：GYB14.1043)隔离式安全栅CZ.GS5045-EX.11(S)-5.0/14.12接线⑴ 仪表接线采用可拆卸的接线端子，方便使用。
本安端（蓝色插头）为通向危险侧的信号接线端，非本安端（绿色插头）为通向安全侧的信号接线端;⑵ 本安侧的配线应选用有蓝色标记的本安导线，导线的软2铜截面积必须大于0.5mm ，绝缘强度应大于500V;⑶ 隔离式安全栅本安端和非本安端的配线导线在汇线槽中应分开铺设、各自采用保护套管;⑷ 导线裸露长度约为8mm ，由M3螺钉锁紧。
安装隔离式安全栅应安装在安全场所，同时还要遵守GB3836.13-1997“爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的检修”、GB3836.15-2000“爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）”、GB3836.16-2006“爆炸性气体环境用电气设备第16部分：电气装置的检查和维护（煤矿除外）”及GB50257-1996“电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范”的有关规定。
GS5000-EX系列隔离式安全栅均采用DIN35mm导轨安装方式。
安装步骤如下：⑴ 把仪表上端卡在导轨上;54拆卸⑴ 用螺丝刀（刀口宽度≤6mm ）插入仪表下端的金属卡锁; ⑵ 螺丝刀向上推,把金属卡锁向下撬; ⑶ 仪表向上拉出导轨。
维护⑴ 隔离式安全栅进行通电调试前，必须再次检查隔离式安全栅的型号及防爆等级是否与设计和使用环境相符，必须再次检查安全侧与危险侧的接线以及它们电源和信号的极性是否正确；⑵ 严禁用兆欧表测试隔离式安全栅端子之间的绝缘性。
SWP7035-Ex 隔离式安全栅 使用说明书
SWP7035-Ex隔离式安全栅使用说明书注意事项❝请核对产品外包装，产品标签的型号、规格是否与订货合同一致；❝隔离式安全栅安装、使用前应仔细阅读本说明书，或有疑问，请与本公司技术支持部联系；❝隔离式安全栅应安装在安全场所，安装后，务必再次核对产品型号、端子接线及电源和信号极性是否正确；❝仪表供电24V直流电源，严禁使用220V 交流电源；❝严禁私自拆装仪表，防止仪表失效或发生❝故障。
概述SWP7035-Ex模拟量输入式隔离栅，给危险区的二线制4/20mA变送器提供一个完全浮空的直流电源，变送器产生的4/20mA电流信号，从危险侧隔离传送到安全侧，去驱动安全区负载。
主要技术参数❝通路数：单入双出，完全浮空❝变送器所处场合：0区、1区、2区；ⅡA、ⅡB、ⅡC、T4 - T6危险区❝安全区输出：信号范围：4－20mA或（1－5V）；负载电阻：≤550Ω（电流输出），≥10KΩ（电压输出）；（用户在订货时右选择电流或电压输出）❝危险区输入：信号范围：4－20mA；配电电压：20mA时>15.5V，开路时≤26V❝转换精度：0.1%❝温度漂移（-20～60℃）：< 0.1μA/℃❝发光二极管显示：绿色：电源指示❝电源：20- 35Vdc❝功耗：24V，120mA❝最高电压Um：250V❝防爆标志：[Ex ia Ga]ⅡC❝安全参数：端子（9-10-11间）Uo=28V，Io=93mA，Po=0.66WⅡC：Co=0.083μF，Lo=4.2mHⅡB：Co=0.366μF，Lo=12.6mHⅡA：Co=1.016μF，Lo=33.6mH使用环境❝安全隔离：安全侧与危险侧隔离电压250V,ac❝绝缘强度：2500V,ac.；1min（本安端与非本安端）❝环境温度：连续使用：-20℃ ~ +60℃贮存：-40℃ ~ +80℃❝相对湿度：10% – 90%RH❝大气压：80 – 110Kpa❝工作场所要求：安全栅应安装在安全区不含爆炸性气体的安全环境中，并不得有振动及冲击，无大电流和火花等电磁感应影响及周围环境中无强烈腐蚀的场所。
MSB302E系列隔离式安全栅使用说明书
MSB302E 检测端配电隔离栅（高配电）
功能 向危险场所的 2 线制变送器提供工作电源，采样变送器输出的 2 线制电流信号，经过隔离处理后转换为 4 线制电流信号输出。可选 1 入 1 出、1 入 2 出、2 入 2 出。隔离栅限制从本安端子窜入危险场所的能量， 从而确保系统本安防爆。
型号规格
产品型号
型号规格 产品型号 MSB302E-C0C0（3 线制） MSB302E-C0CC（3 线制）
输入 1 信号 4~20mADC 4~20mADC
防爆技术指标
防爆标志：[Exia Ga]ⅡC 认证参数：（端子 4/6 间）
Um=250V Uo=28V Io=93mA
Po=655mW Co=50nF 端子 6/3 间
的大电流、火花、强电磁感应等影响，空气中不得含有对金属、塑料起严重腐蚀作用的气体。 2. 安全栅本安端（蓝色端）和非本安端电路的接线导线配在汇线槽中应分开铺设，各自采用独立的保护
套管。本安侧的配线套管内不允许有其它电源线，包括其它本安电路使用的电源线。 3. 通往危险场所的导线应选用蓝色的本安导线，导线的软铜面积必须大于 0.5mm2，绝缘强度应大于 500V。 4. 在对安全栅进行通电调试时，必须注意安全栅的型号、接线方法、线路极性等是否符合设计及产品要
型号规格 产品型号 MSB302E-C0C0 MSB302E-C0CC MSB302E-CCCC
输入 1 信号 4~20mADC 4~20mADC 4~20mADC
输入 2 信号 无输入 2 无输入 2
4~20mADC
输出 1 信号 4~20mADC 4~20mADC 4~20mADC
输出 2 信号 无输出 2 4~20mADC 4~20mADC
美国优倍 安全栅样本及技术手册
安全栅安装于安全场所，接收来自危险区的信号,输出安全信号到安全区或危险区.
安全栅的结构形式
常见的安全栅结构形式分为齐纳式和隔离式.
齐纳式安全栅
结构原理:
电路中采用快速熔断器、限流电阻或限压二极管以对
输入的电能量进行限制，从而保证输出到危险区的能量。
它的原理简单、电路实现容易，价格低廉，但因由于
单/双通道频率量输入，频率量/电流输出·········································18
操作端(输出端)安全栅
单/双通道电流输入，单/双路输出··········································19
单/双通道电压输入，单/双路输出··········································20
单/双通道开关量输入，开关量输出·········································21
液晶型检测端(输入端)安全栅
单/双通道热电偶输入，单/双路输出··········································23
单/双通道热电阻输入，单/双路输出··········································25
安全栅的基本知识···········································首页
安全栅的基本知识·············································1
安全栅通用技术指标············································5
感谢您选用(关注)本公司产品。
美国优倍 安全栅样本及技术手册
supplied with delivery should be finally applied.
Tte series of product and management systems have passed the following certifications or tests:
优倍电气总部位于南京市中心，南京优倍为优倍电气在亚洲地区最高的管理机构。优倍电气在中国各地区共有研发、生产、管理、商务等各类人员近200名，机构遍布南京、北京、沈阳、哈尔滨、上海、广州、成都、重庆等地，总部位于南京市中央商务区，工业园位于南京六合经济技术开发区，园区占地面积20亩，厂房、办公大楼、休闲区等设施齐全，并有EMC试验仪、大型全自动SMT无铅化回流焊、福碌克自动校验系统等多套先进的设备。
南京优倍为中石化一级供应商，具有向中国所有石化企业供货的资质，并通过中国船级社CCS产品认证，并已成为西门子、霍尼韦尔等诸多国际著名公司的配套供货方。产品广泛应用于石油、化工、冶金、电力、水泥、造船等行业。
自2002年南京工厂投产以来，年产量已逐年递增至近10万台件，累计产量已达40万台件，是中国地区最具规模的专业的前级仪表研发制造的企业之一。南京优倍已以迅猛发展的速度成为同行中的佼佼者，优倍品牌产品已经成为国际仪表行业的主流品牌之一。
检测端(输入端)安全栅
单/双通道热电偶输入，单/双路输出··········································6
单/双通道热电阻输入，单/双路输出··········································8
倍加福隔离安全栅安全操作及保养规程
倍加福隔离安全栅安全操作及保养规程倍加福隔离安全栅作为一种重要的安全装置，被广泛应用于各种行业和领域，在保障人身安全、设备运行和维护等方面起着至关重要的作用。
为了更好地发挥倍加福隔离安全栅的作用，保障生产安全和运行效率，以下是倍加福隔离安全栅的安全操作及保养规程。
操作规程安全操作1.在使用倍加福隔离安全栅前，必须熟悉并理解该设备的操作规程及注意事项；2.在操作过程中，必须严格按照操作程序及安全规定进行操作；3.使用该设备时，必须着装符合生产安全要求的劳保用品，严禁赤脚、光脚等不符合规定的操作方式；4.在需要设备维修时，必须先将设备关闭，切断与电源的连接，做好安全隔离措施后方可进行操作；5.在操作时，禁止将手伸入设备内部或触摸运行设备的任何部位，以免发生意外伤害。
紧急停机1.在发生意外事件或紧急情况时，必须立即切断设备电源，采取应急措施；2.在设备故障时，应当及时排除故障，以保障设备的正常运转及人员安全。
操作注意事项1.在操作过程中，必须保持专注，不能分心或大意；2.在设备维修或检修时，必须使用符合标准的工具和器材，切勿随意使用自制工具或肆意拆卸设备。
保养规程1.定期检查设备是否有损坏或磨损，如果有必须及时更换；2.定期清洁设备及配件，并保证设备正常运行，确保设备操作的安全性；3.检查锁定装置及其固定螺丝是否牢固，是否有松动，必要时进行拧紧；4.使用环境必须定期清洁并消毒，防止设备的损坏。
风险评估在使用倍加福隔离安全栅时必须了解风险评估，包括风险控制、操作规程和紧急逃生预案等。
在使用过程中必须做到以下几点：1.在使用过程中，必须遵循安全生产管理要求；2.做好安全操作记录和事故事件记录，以便日后查阅和分析；3.随时检查设备的安全性，发现问题要及时报告相关工作人员；4.在设备维修或检修时必须使用专业检测设备或工具，切勿擅自进行维修拍摄等操作。
总结倍加福隔离安全栅作为一种重要的安全设备，在各行各业都有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WE77
概述
开关量输入，继电器输出隔离 栅，接收来自危险区的开关或接近 开关输入，通过安全栅隔离传输到 安全区继电器输出，它具有输入断 线检测报警指示及输入输出反相设 置功能。该产品需要独立供电。
电源、输入和输出三隔离。
2
WE77
开关量输入，继电器输出 隔离式安全栅
单通道：WE77/EX-1 双通道：WE77/EX-2
≤ 2 VA（WE77/EX-1-AC） ≤ 3 VA（WE77/EX-2-AC）
WE77
3
WE77
设置作用：
状态 ON OFF
K1（通道 1） 输出与输入反相 输出与输入同相
K2（通道 2） 输出与输入反相 输出与输入同相
K3 无断线检测功能 有断线检测功能
注 ：当以开关为输入信号，需要断线检测功能时，须在开关两端并联 10KΩ 电阻。 仪表结构 ：德国菲尼克斯公司 ME 系列塑壳结构。 重 量 ：约 150g
KROHNE 09/2009
WE77
WE77/EX 隔离式安全栅
冀制 08000115 号
金属管浮子流量计 涡街流量计 流量开关 电磁流量计 超声波流量计 质量流时计 液位测量仪表 通信技术 工程系统和解决方案 开关、计数器、显示仪、记录仪 温度测量仪表 压力表
WE77
7
CRK
承德热河克罗尼仪表有限公司
地址 ：承德市高新技术开发区 邮编 ：067000 电话 ：0314-2120930 2120940 2120875 传真 ：0314-2120920 2120077 E-mail: llh@
输入和输出特性（设置为同相控制时）： 现场开关闭合或输入回路电流＞ 2.1 mA，输出继
电器闭合，通道黄色指示灯亮 现场开关开路或输入回路电流＜ 1.2 mA，输出继
电器开路，通道黄色指示灯灭 输入和输出反相控制设置 ：
由面板拨动开关 (K1、K2) 设置 断线检测功能设置 ：
由面板拨动开关 K3 设置 开关输入，需要断线检测功能时，须在开关两端 并联 10kΩ 电阻（如下图接线图中开关Ⅱ） 绝缘强度 ： 非本安端～本安端 ≥ 2500 VAC;1 min 电源～非本安端 ≥ 500 VAC;1 min 绝缘电阻 : 非本安端～本安端 ≥ 100 MΩ 电源～非本安端 ≥ 100 MΩ 安全隔离 ：本安侧与非本安侧隔离电压 250 VAC 电磁兼容性 : 符合 GB/T 18268 测量、控制和实验室用的电设 备电磁兼容性要求 ( 等同 IEC 61326-1) 使用环境温度 ：－ 20 ℃～＋ 60 ℃ 连接的现场设备及所处区域 ： 符合 DIN19234 的 NAMUR 接近开关、开关等现 场设备（包括本安型的压力开关、温度开关、液位开 关等） 0 区、1 区、2 区 , Ⅱ A、Ⅱ B、Ⅱ C,T4 ～ T6 危 险区
新疆办事处
地址 ：乌鲁木齐市扬子江路 40 号红十月花园东二区 10# 楼 2 单元 601 室 邮编 ：830000 电话 ：0991-4523018 传真 ：0991-4523018 E-mail: yzh@
西南办事处
地址 ：四川成都新希望路锦官新城西区金 C903 室 邮编 ：610041 电话 ：028-85257101 传真 ：028-85257101
GYB091641
WE77/EX-2
GYB091642
WE77/EX-1-AC GYB091639
WE77/EX-2-AC GYB091640
认证参数 ：端子 (9、10 间 )，(11、12 间 )
Uo=10.5 V
Io=14 mA
Po=37 mW
Um=250 VAC r.m.s.
Ⅱ C ：Co=2.4 μF Lo=165 mH
使用环境
（1）周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层 起腐蚀作用的介质。
（2）连续工作温度 ：-20 ～ +60℃ （3）相对湿度 ：10% ～ 90%RH （4）贮存温度 ：-40 ～ +80℃
本质安全防爆回路系统
隔离式安全栅与现场本安仪表连接组成本质安全防爆回路（本安回路）系统在使用前必须确认 ： （1）现场本安仪表的防爆等级要符合使用环境，且应为经国家授权的防爆产品认证机构认证并取得防爆合格证
维护
（1）隔离式安全栅进行通电调试前，必须再次检查隔离式安全栅的型号及防爆等级是否与设计和使用环境相符， 必须再次检查安全侧与危险侧的接线以及它们电源和信号的极性是否正确。
（2）严禁用兆欧表测试隔离式安全栅端子之间的绝缘性。若要检查系统线路绝缘性时，应先断开全部隔离式安 全栅接线，否则会引起内部快速熔断器熔断。
WE77/EX-1-AC WE77/EX-2-AC
技术参数
危险区信号输入 ： 输 入 ：开关、接近开关 配电电压 ：≈ 8 V（开路时） 短路电流 ：≈ 8 mA
安全区继电器输出特性 ： 响应时间 ：≤ 20 ms 驱动能力 ：250 VAC,2 A 或 30 VDC,2 A ； 负载类型 ：电阻性负载
WE77/EX 系列隔离式安全栅均采用 DIN35mm 导轨安装 方式。安装步骤如下 ： （1）把仪表上端卡在导轨上 ； （2）把仪表下端推进导轨。
6
WE77
WE77
拆卸
（1）用螺丝刀（刀口宽度≤ 6mm）插入仪表下端的金属卡锁 ； （2）螺丝刀向上推，把金属卡锁向下撬 ； （3）仪表向上拉出导轨。
功能原理图
应用
WE77/EX-1 WE77/EX-1-AC
WE77EX-2 WE77EX-2-AC
WE77/EX-1 WE77/EX-1-AC
WE77EX-2 WE77EX-2-AC
WE77
5
WE77
结构尺寸图
外形尺寸（深 * 高 * 宽） 114.5*99*22.5（mm)
接线
（1）仪表接线采用可拆卸的接线端子，方便使用。本安端（蓝 色标签、蓝色插头）为通向危险侧的信号接线端，非本安 端（黄色标签、绿色插头）为通向安全侧的信号接线端。
承德热河克罗尼仪表有限公司北京分公司
地址 ：北京市朝阳区望京阜通东大街方恒国际 B 座 704-707 邮编 ：100102 电话 ：010-84785576 传真 ：010-84785476 E-mail: Beijing@
上海办事处
地址 ：上海市长宁路 125 号君子兰公寓 15A 邮编 ：200042 电话 ：021-62408911 传真 ：021-62516350 E-mail: shanghai@
（3）产品在出厂前均经过严格检验和质量控制，如发现工作不正常，怀疑内部产品从发货之日起三年以内，正常使用过程中出现产品质量问题均由本公司免费维修或更换。
注意
● 请核对产品外包装，产品标签的型号、规格是否与订货合同一致 ； ● 隔离式安全栅安装、使用前应仔细阅读本说明书，若有疑问，请与本公司技术支持热线联系 ； ● 隔离式安全栅应安装在安全场所 ； ● 严禁私自拆装仪表，防止仪表失效或发生故障。
Ⅱ B ：Co=7.2 μF Lo=840 mH
Ⅱ A ：Co=19.2 μF Lo=1320 mH
接线图
供电电压 ：20 ～ 35 VDC 消耗电流 ：24 VDC 供电，输出继电器闭合时
≤ 40 mA（WE77/EX-1） ≤ 60 mA（WE77/EX-2）
供电电压 ：170 ～ 264 VAC，47 ～ 63Hz 功 耗 ：220 VAC 供电，输出继电器闭合时
WE77
防爆认证
国家级仪器仪表防爆安全监督检验站（NEPSI）认证标准 ：
● GB3836.1-2000 爆炸性气体环境用电气设备第 1 部分 ：通用要求
● GB3836.4-2000 爆炸性气体环境用电气设备第 4 部分 ：本质安全型“i”
防爆标志 ：[Ex ia] Ⅱ C
防爆合格证 ：
WE77/EX-1
（2）本安侧的配线应选用有蓝色标记的本安导线，导线的软铜 截面积必须大于 0.5mm2，绝缘强度应大于 500V。
（3）隔离式安全栅本安端和非本安端的配线导线在汇线槽中应 分开铺设、各自采用保护套管。
（4）导线裸露长度约为 8mm，由 M3 螺钉锁紧。
安装
隔 离 式 安 全 栅 应 安 装 在 安 全 场 所， 同 时 还 要 遵 守 GB3836.13-1997“爆炸性气体环境用电气设备第 13 部分 ：爆 炸性气体环境用电气设备的检修”、GB3836.15-2000“爆炸性 气体环境用电气设备第 15 部分：危险场所电气安装（煤矿除外）” 及 GB50257-1996“电气装置安装工程爆炸和火灾危险环境电 气装置施工及验收规范”的有关规定。
中德合资 承德热河克罗尼仪表有限公司
版权所有（保留设计和规格变更的权利）
的仪表。 （2）隔离式安全栅和现场本安仪表之间各自的认证参数明确，且符合下列不等式，这样构成回路可认为是本安
回路系统。
安全栅参数
Uo Io Co Lo Po
安全参数匹配条件 ≤ ≤ ≥ ≥ ≤
本安仪表参数 + 电缆参数
Ui Ii Ci+Cc Li+Lc Pi
4
WE77
WE77
其中 ： Uo—安全栅最高输出电压 ；Ui—一次仪表最高输入电压 ； Io —安全栅最大输出电流 ；Ii —一次仪表最大输入电流 ； Co—安全栅最大外部电容 ；Ci—一次仪表内部等效电容 ； Lo—安全栅最大外部电感 ；Li—一次仪表内部等效电感 ； Cc—电缆的分布电容 ； Lc—电缆的分布电感 ； Po—安全栅最大输出功率 ；Pi—一次仪表最大输入功率 ； （3）、若其中有参数不明确，需要构成本安回路系统必须经国家授权的防爆产品认证机构的确认。
