纯电动客车维修资料 （KLQ6109TEV纯电动大巴）金龙联合汽车工业（苏州）有限公司二〇一四年十一月前 言感谢您选择苏州金龙海格牌纯电动客车。
为了有助于您正确使用、维护纯电动客车，我们编写了本手册，重点介绍了纯电动客车系统的结构原理、系统组成、使用维护、故障排除等方面的内容，旨在为您维修相关总成提供帮助，并推荐系统维护工艺规范及要求。
希望您能认真阅读，并遵守所要求的技术保养规范，车桥、方向机等非纯电动系统部分本手册不再赘述，请参照相关使用及维修技术要求执行。
本手册是根据最新产品配置编制的。
若配置有更新，则以更新的为准，恕不另行通知。
主编：江峰编辑：王正卫、刘中、许建平、何晶目录第一章 新能源客车基础知识第二章 纯电动汽车基本原理第三章 纯电动动力系统原理与工作模式第四章 纯电动动力系统主要结构及零部件第五章车辆使用操作第六章纯电动系统维护规范第七章常见故障与维修第八章维修厂（站）注意事项第一章新能源客车基础知识1 新能源汽车简介汽车工业在经历一百多年的快速发展后，面对全球范围日益严峻的能源形势和环保压力，世界主要汽车生产国都把发展新能源汽车作为提高产业竞争能力、保持可持续发展的重大战略举措。
近十余年来，新能源汽车成为市场新的增长点。
新能源汽车英文为“New energy vehicles”，我国2009年7月1日正式实施了《新能源汽车生产企业及产品准入管理规则》，该规则明确规定：新能源汽车是指采用非常规的车用燃料作为动力来源（或使用常规的车用燃料、采用新型车载动力装置），综合车辆的动力控制和驱动方面的先进技术，形成的技术原理先进、具有新技术、新结构的汽车。
根据国家《节能与新能源汽车发展规划（2011－2020年）》，中央财政将在未来10年中，将投入巨资支持节能与新能源汽车核心技术的研发和推广，资金数额达到上千亿元。
2 新能源汽车类型新能源汽车包括的范围较广，根据我国新能源汽车政策，对纯电动汽车、混合动力汽车、氢燃料汽车有相应的购车补贴。
客车维修服务站基本工作手册
客车维修服务站基本工作手册客车维修服务站基本工作手册第一章：服务站简介1.1 服务站介绍本服务站是一家专门提供客车维修与保养服务的机构，旨在为客户提供高质量、高效率的汽车维修服务，保障客户的出行安全和车辆性能。
我们拥有一支技术娴熟、经验丰富的维修团队和现代化的维修设备，能够满足客户的各种需求。
服务站所修理的车辆包括各种品牌的客车，无论是轻型客车，还是重型客车，都可以得到专业的维修。
1.2 服务站目标本服务站的目标是在为客车维修服务领域树立行业标杆，成为客户可以信赖的维修服务机构。
我们致力于为客户提供高素质的服务，让每一位客户都满意。
为了实现这一目标，我们制定了本手册，旨在规范服务站的各项工作流程，提升服务质量。
第二章：工作流程2.1 客户接待2.1.1 客户来到服务站时，应立即有专人进行接待，主动了解客户的维修需求。
2.1.2 对客户的需求进行详细记录，包括车辆型号、故障描述等信息。
2.1.3 向客户说明维修的流程和费用，并根据客户意愿提供相关建议。
2.2 车辆检查与诊断2.2.1 接待员将维修需求转交给技术人员，由技术人员对车辆进行详细检查与诊断。
2.2.2 技术人员应详细记录车辆的故障现象，并进行逐一排查和测试，以确定故障原因。
2.2.3 技术人员与车主进行沟通，向车主说明故障原因、维修方案以及维修所需时间和费用。
2.3 维修与更换零件2.3.1 维修人员根据技术人员的诊断结果和维修方案进行维修工作。
2.3.2 维修人员应熟悉各种维修工具和设备的使用方法，并保证操作的安全和正确性。
2.3.3 如需更换零件，维修人员应使用原厂或权威认证的零件，确保质量和耐用性。
2.3.4 维修人员应及时与技术人员沟通，反馈维修过程中的任何问题。
2.4 维修质量检验与测试2.4.1 维修完成后，维修质量检验员对车辆进行全面检验，确保维修质量和安全性。
2.4.2 检验员应按照服务站的维修标准进行检验，并记录检验结果和意见。
混合动力车辆保养维护手册
1、确保行车安全。 2、延长零部件及车辆使用寿命，提高车辆完好率。 3、节能、降耗、减排。（降低燃油、润滑油、轮胎等材料消耗，改善噪声、尾气排放等环保指 标）。
3.1.3 车辆维护分类
0
金龙联合汽车工业（苏州）有限公司
定期维护 维护分类
非定期维护
1
日常维护 一级维护 二级维护 重点维护
8
金龙联合汽车工业（苏州）有限公司
附录一 日常保养、一级、二级、重点维护作业内容
表A 日常维护作业内容
序号
项目
1
起
燃油油位尿素液位、机油油 每日检查
动位
前 电机、发动机冷却液
每日检查
作业内容
技术要求 不够补加 不够补加
离合器制动液的液位
每周检查
不够补加
动力转向油的液位 风窗洗涤液的液位
每周检查 每周检查
不够补加 不够补加
各传感器、线束、插件 每日检查
没有松脱
空压机、发电机、空调压缩 检查皮带磨损、老化程度，调整皮带松紧度 符合规定
机皮带
横直拉杆球头
每日检查
无松旷，转向节臂运动正常
轮胎气压及车轮螺母的紧
固情况
每日检查
符合规定
大灯及转向灯
检查
工作正常
后视镜
检查、调整
视野正确
9
金龙联合汽车工业（苏州）有限公司
驾驶员在出车前，行车中，收车后要对车辆外观、发动机、动力电机、动力电池外表进行清洁，保持车 容整洁；对各部润滑油（脂）、燃油、冷却液、制动液、空调冷媒等各种工作介质、轮胎气压进行检视补给； 对制动、转向、传动、悬挂、灯光、信号等安全部位和位置以及发动机运转状态进行检视、校紧，确保行车 安全。
海格公交客车混联式气电混合动力系统
控 调压器 对 燃气 的供 给量 进 行精 确控 制 ．经过 计量 的天然气 进 入混 合器 ，在混 合器 中与空 气 混合 成 为 可 燃 混 合 气 ，并 经 过 电子 节 气 门调 节 后 被 吸 入 气
缸 ：发 动机 Ｅ Ｃ Ｕ 控 制点 火 系统 点火 。使可 燃 混合 气
机 为 玉柴ＹＣ ６ Ｊ ２ １ ０ Ｎ 一 ４ ０ 单 一 燃 料Ｃ Ｎ Ｇ 发 动 机 。其 主 要 参数 见表 １ 。
表 １ 玉 柴 ＹＣ ６ ． １ ２ １ ０ Ｎ － ４ ０天 然 气 发 动机 的主 要 参 数
项 目 型 号 气 缸 数 缸径× 行 程 排 量 参 数 项 目 参 数
燃烧 ：宽域 氧 传感 器 Ｕ Ｅ Ｇ Ｏ（ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ａ ｌ Ｅ ｘ ｈ ａ ｕ ｓ ｔ Ｇ ａ ｓ Ｏ ｘ ｙ ｇ ｅ ｎ Ｓ ｅ ｎ ｓ ｏ ｒ ）实 时监测 废 气 中氧 的含 量 ，发 动机 Ｅ Ｃ Ｕ 根 据氧 传感 器 反馈 的信 息 ，按控 制 ＭＡ Ｐ 图及 时 修 正天然 气 喷射 量 ，实 现对 可燃 混合 气 目标空 燃 比 （ 非 理论 空燃 比 ）的闭环控 制 。 １ ． １ 燃料供 给 系统 Ｃ Ｎ Ｇ发动 机 的燃 料供 给 系统 主要 由天然 气储 气 瓶 、充气 面板 、天然 气滤 清 器 、高压 减 压 器 、低 压 切 断 电磁 阀 、电控 调 压器 、混合 器 和 电子 节气 门 等
Ｃ Ｎ Ｇ 发 动 机丁 作原 理 ：来 自于天 然 气储 气瓶 的 高压 （ ３ ～ ２ ０ ＭＰ ａ ）天 然气 ，通过 滤 清器 过滤 后 ，进

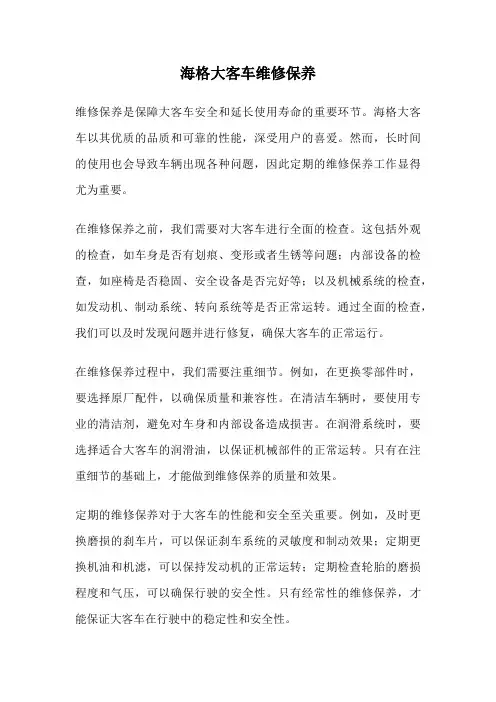

海格大客车维修保养
