托卡马克等离子体约束
人类生活对能源的需求 核聚变及受控核聚变原理 等离子体约束的基本问题 等离子体约束的各种模式 等离子体输运与能量约束定标 约束改善与边缘局域模控制 总结和讨论
能量约束时间的定义
• 能量约束时间是描述等离子体最基本的参数 之一，它是衡量能量约束好坏的一个重要指 标，其定义为： E=WP/(Pt-dWp/dt) • 这里WP是等离子体总储能，Pt是等离子体 得到的净的加热功率，它提供给所有通道的 能量损失，包括辐射、热传导和对流。 • 能量约束时间表示能量被约束在等离子体内 部的存在时间，它是可以直接或间接地测量 到的物理量。
D-D 反应 D-T 反应
常用的核聚变反应
• • • •
• • 轻核聚合反应： D2+1D2→2He3+0n1+3.2MeV 1 D2+1D2→1T3+1p1+4.0MeV 1 2 3 4 1 1D +2He →2He +1p +18.3MeV D2+1T3→2He4+0n1+17.6MeV 1 故总结果： 6 1D2→22He4+21p1+20n1+43.1MeV 即每个氘核聚变后可产生约7.2MeV的能量，是 每个重核裂变释放能量0.85MeV的8.5倍，单位 质量的氘核聚变释放的能量比裂变大很多，这 是聚变反应作为一种潜在新能源的突出优点。
地球上有多少氘
• 氘（D）和氚(T）是 氢的同位素。
• 海水里含有丰富的 氘，自然界中基本 上没有氚。 如果将海水里所有 的氘全部用来发电， 将是取之不尽的能 源。
•
海水里含有丰富的氘
• 1升海水相当于340 升汽油的能量。
氚的生成
磁约束核聚变托卡马克等离子体与壁相互作用研究进展
参 数 稳 态 等 离 子 体 物 理 问 题 和 托 卡 马克 装 置 及 未 来 反 应 堆关 键 材 料 问 题 。 其 中关 键 材 料 问题 的解 决
在很 大程度上取决于我们对等离子体与壁 材料相互 作用 （ ｌｓ ａＷａｌ ｎｅａｔ ｎ ，Ｐ ） 程和机 理 Ｐａｍ ． ｌＩｔｒｃｉ ｓ ＷＩ过 ｏ
ｔ ｒ ｄ ｃ ｅ ｈｇ — ａ ａ ｔ ｒ ｔａ ｙ ｓ ｔ ｌｓ ． ａ ｄ ｔ ｅ ｏｈ ｒｉ ｈ ｗ ｔ ｈ ｏ ｅ ｔ ｅｋ ｙ ｍａｅ ａｓ ｉ ｏ ａ ａ ｓｗ ｌ ａ ｏ ｐ ｏ ｕ ｅｔ ｉｈ ｐ ｒ ｍｅｅ ｅ ｄ — ｔ ｅｐ ａ ｍａ ｈ ｓ ａ ｎ ｈ ｔｅ Ｓ ｏ ｏｃ ｏ ｓ ｈ ｅ ｔ ｒ ｌ ｎ Ｔ ｋ ｒ ｋ ａ ｅ ｌ ｓ ｉ ｎ
区域内。因此 ，Ｐ 问题 直接决定了聚变 的装置运行安全性 、壁材料 部件研 发进程和未来壁 的使 用 ＷＩ
寿命 。 弄 清 Ｐ 的各 种 物 理过 程 和机 理 并 施 以 有 效 的 控 制 ，是 未 来 核 聚 变 能 实 现 的 重 要 环 节 之 一 。 ＷＩ
对 Ｐ 国内外研究 现状进 行了详细的总结评述 ，并 阐述 了 Ｐ 的未来发展趋势 和亟待解决 的问题 。 ＷＩ ＷＩ
ｎ ｃ ｓ ａｙ ｗａ ｏ ｓ ｌｅ ｔ ｅｍａｅ ｉｌ ｒ ｂｅ ｅ ｅ ｓ ｒ ｙ ｔ ｏｖ ｈ ｔｒ ｏ ｌｍ． Ｐ Ｉ ｓａｓ ｅ ａ ｄ ｄ ａ ｎ ｆ ｈ ｅ ｓ ｅ ｒｔ ｅ ｓ ｃ ｅ ｓｏ ｔ ｒ ａｉ ｎ ｌ ａｐ Ｗ ｌｏｒ ｇ ｒ ｅ ｓｏ ｅ ｏ ｅ ｋ ｙ ｉ ｕ ｓｆ ｕ ｃ ｓ ｆ ｎ ｅｎ ｔ ａ ｉ ｔ ｓ ｏ ｈ Ｉ ｏ
托卡马克原理
托卡马克原理
托卡马克是一种目前广泛研究的聚变反应装置，通过磁约束技术将高温等离子体束缚在装置中心。
它的原理是利用强大的磁场和等离子体运动的相互作用来维持反应过程。
托卡马克的核心部分是磁体系统，由一组环形线圈组成，产生强大且复杂的磁场。
这个磁场称为托卡马克磁场，可以将等离子体束缚在装置的中心区域。
等离子体中的带电粒子受磁场力的作用而沿磁场线运动，形成环状的轨道，从而保持在装置中心。
为了维持等离子体的高温状态，通常需要用射频加热等方法提供能量。
通过向等离子体输入能量，可以使粒子的运动变得更加激烈，进而增加粒子间的相互碰撞机会。
在高速碰撞过程中，带电粒子可能会发生聚变反应，释放出更多的能量。
此外，托卡马克还需要一个火花放电器来启动反应。
通过在装置中创造一个电弧放电，可以产生足够的能量和热量，使等离子体开始加热并产生聚变反应。
一旦反应启动，磁场和加热系统将负责维持等离子体的高温状态，使聚变反应持续进行。
尽管托卡马克有许多优势，如需要的燃料资源较为充分且聚变产物安全无害等，但目前仍然存在许多技术和工程问题需要解决。
例如，磁约束系统的复杂性、等离子体的稳定性和高温下材料的耐受能力等方面都需要进一步研究和改进。
然而，托卡马克作为一种可能实现可控核聚变的装置，仍然受到广泛的关注和研究。
托卡马克装置
ASIPP
HT-7
等离子体磁通函数
对托卡马克平衡的等离子体而言，其基本的条 件是在等离子体区域内，所有位置上的等离子 体受力均为0，这个就要求磁场力与等离子体 压力平衡。
(1)沿着磁力线无等离子体压力梯度。 (2)在同一磁面上等离子体压力均相同。 (3)等离子体电流密度线也位于同一磁面上。
ASIPP
ASIPP
HT-7
托卡马克装置的磁场形态
螺距大，旋转变换角很小。在角向 值p 不大时的情况下，磁面 与子午面的交线，是以小环中心为圆心，r为半径的一系列同 心圆。而当 值 p 相当大时，磁面的形状将发生显著的改变，它 们的中心会向外移动，移动值随着圆的小半径的减少而增加等 离子体柱的磁轴相对于导电壳中心的位移最大。
ASIPP
HT-7
等离子体(Grad Shafranvo)平衡方程
对于托卡马克平衡而言，它有两个基本 的出发点：
(1)磁压和内部的等离子体压力是平衡的。
(2)由外部线圈的电流决定了等离子体的 位置、形状和电流大小。
ASIPP
HT-7
等离子体在环形螺旋磁场中的平衡
由于托卡马克中等离子体的质量是非常小的，一般仅10-4克 /m3，依电动力学的一般规律，等离子体向受有向外扩张的力， 其受力是很大的，一般为10吨/m3，在托卡马克装置中依靠角 向磁场和纵向磁场的磁压力加以平衡，这些磁场产生无限的 嵌套的磁面，其磁力线则沿螺旋线围绕着此环：等离子体的 声速一般为105～106m/s，因此在沿磁力线方向很快地便可达 到压力平衡。各个不同的磁面上的磁力线是不同的，就是由 于此剪切，才使等离子体能很好地平衡。磁面上扭曲的磁力 线一般用安全因子q描述，此剪切是由径向的q值确定。具有 回转变换的环形螺旋磁场，对于单个带电离子来说，是个很 好的约束。但是，这种磁场系统对于保持等离子体柱的宏观 平衡态还是不够的。这是因为载流的环形等离子体柱有向外 扩张的趋势，如不设法加以平衡，等离子体就会碰到器壁。
托卡马克的磁控聚变原理解析
托卡马克的磁控聚变原理解析托卡马克（Tokamak）是一种磁控聚变装置，它在核聚变研究领域起着举足轻重的作用。
通过研究其磁控聚变原理，我们可以深入了解托卡马克的工作机制和潜力。
磁控聚变是一种利用高温和高密度等特殊条件下，将轻元素如氢气等转化为重元素的核反应。
其基本原理是通过高温等离子体的热运动使原子核以高能量碰撞，从而克服库仑排斥力，实现核融合反应的发生。
而托卡马克正是利用强大的磁场来控制等离子体，使其达到适宜的温度、密度和稳定性，从而实现磁控聚变。
首先，高温等离子体的形成是磁控聚变的关键。
在托卡马克中，通过在环形的真空室中加入高频电场和高强度磁场，使气体分子不断受到激发和电离，从而形成等离子体。
这个过程称为“起弧”，是实现聚变反应的前提条件。
其次，磁控聚变的核心在于控制等离子体的运动轨迹。
在托卡马克内部，通过强大的磁场环绕等离子体，形成环向电流。
这个磁场可以使等离子体保持稳定，避免其触碰反应室壁，同时也能够保持高温等离子体的密度。
而磁控聚变的关键问题是如何在磁场中保持等离子体稳定。
由于等离子体存在电阻，其运动会在磁场中感应涡流，从而导致能量损耗和不稳定性。
为了解决这一问题，托卡马克引入了“磁约束”和“外螺旋”来控制等离子体的运动。
通过调整磁场的形状和强度，可以使等离子体存在向心力和外力，从而使其保持在中心位置。
此外，聚变反应的可控性也是磁控聚变的重要问题。
在托卡马克中，通过调整电流、磁场和等离子体的密度等参数，可以控制反应的速率和稳定性，以实现可控的聚变过程。
尽管托卡马克的磁控聚变原理已经有了相当的进展，但仍然存在一些问题和挑战。
例如，等离子体的能量损耗、不稳定性和杂质控制等方面仍然需要进一步研究和解决。
为了实现可持续、高效的核聚变反应，还需要持续改进和优化托卡马克的设计和工作条件。
总而言之，托卡马克的磁控聚变原理是一种潜力巨大的核聚变技术，通过控制等离子体的温度、密度和运动，实现了可控的核反应。
非圆截面托卡马克等离子体边缘磁场的解析解及重构方法
非圆截面托卡马克等离子体边缘磁场的解析解及重构方法非圆截面托卡马克等离子体边缘磁场的解析解及重构方法一、引言在研究等离子体物理学中，非圆截面托卡马克等离子体边缘磁场是一个重要而复杂的问题。
为了深入了解其磁场特性，研究人员一直在寻求解析解和重构方法。
本文将围绕这一主题展开探讨，从基础概念到先进技术，为读者呈现支撑着现代等离子体研究的关键内容。
二、非圆截面托卡马克等离子体边缘磁场的基本概念1. 托卡马克等离子体的特点托卡马克等离子体是一种磁约束聚变装置，其磁场形状通常是非圆截面的。
这导致了边缘磁场的研究面临更高的复杂性和挑战性。
2. 非圆截面托卡马克等离子体边缘磁场的物理特性非圆截面托卡马克等离子体边缘磁场具有复杂的几何形状和磁场拓扑，其磁场线密度分布不规则，磁场强度和方向变化大，给研究和控制带来了很大的困难。
3. 国内外研究现状当前，国内外研究人员通过实验、数值模拟和理论分析等手段，尝试寻找非圆截面托卡马克等离子体边缘磁场的解析解和重构方法，以期更好地理解和控制其磁场行为。
三、非圆截面托卡马克等离子体边缘磁场的解析解方法1. 基于磁场模型的解析解研究人员可以通过建立合适的磁场模型，尝试推导出非圆截面托卡马克等离子体边缘磁场的解析解。
这需要考虑到等离子体密度、温度、形状等多个因素，是一项复杂而艰巨的任务，但成功地实现了会为研究提供重要的理论指导。
2. 数学方法的应用另一种解析解方法是运用数学工具，比如复杂函数论、边值问题求解等，来探索非圆截面托卡马克等离子体边缘磁场的解析解。
这种方法通常需要跨学科合作，将数学建模与物理建模相结合，挖掘更深层次的磁场内在规律。
四、非圆截面托卡马克等离子体边缘磁场的重构方法1. 基于实验数据的重构方法一种直接而有效的方法是通过实验测量，利用反问题求解技术重构非圆截面托卡马克等离子体边缘磁场的三维分布。
通过采集大量的磁场数据，结合数学建模和计算机仿真，可以还原出准确的磁场形态，为后续的实验和理论研究提供依据。
托卡马克装置等离子体平衡和控制2
ASIPP
EAST
世界上既有装置极向场线圈区分单独旳欧姆加热和 等离子体位形控制电流,而且接近等离子体。
EAST
ASIPP
EAST旳运营和控制
1, EAST 旳全部平衡位形全部由外部极向场线圈产生；
因为一种特定旳位形是由全部极向场线圈产生所以对位形旳同步控制也只 能用全部极向场线圈完毕。此时电源、测量和负载线圈构成旳系统旳响应 时间常数决定了这种控制措施可能控制旳最快位形变化；
ASIPP
HT-7
托卡马克装置等离子体 平衡和控制(2)
罗家融 Institute of Plasma Physics, Chinese Academy of Sciences
ASIPP
HT-7
托卡马克装置等离子体平衡和控制
非圆截面等离子体平衡反演技术 托卡马克装置等离子体电磁测量概述 HT-7等离子体平衡和控制 EAST等离子体电流、X点位置和位形控制
影响托卡马克装置放电特征旳原因诸 多，其中象杂散场、杂质等对等离子 体参数旳影响很明显。
ASIPP
HT-7
杂散场对等离子体旳行为带来严重旳影响
(1)杂散场将使等离子体发生附加位移， 造成放电特征伏安曲线不对称，并影 响击穿时间和击穿压强 (2)轴对称多极杂散场将使磁面截面发 生形变 (3)环向场平均波纹度超出1％，离子 热导损失明显增长
ASIPP
HT-7
平衡反演算法旳历史
1980年到1982年 Dr．Luxon; Dr. 阐明了在一种非线性托卡马克装置中，除了一般等 离子体旳形状以外，等离子体外部旳磁测量数据既 能够决定等离子体旳能量储存又能够很好地决定等 离子体旳电流剖面分布。但速度较慢一次反演约需 30分钟。 MFIT程序采用旳是用网格电流模拟等离子体电流剖 面分布，所以它旳计算并不复杂但精确度不够。 EFIT程序保存了MFIT网格电流程序旳计算效率经过 交叉和迭代反演来得到等离子体旳最优解，借助等 离子体平衡来约束等离子体电流旳分布，提升了精 度。
等离子体物理学中的磁约束聚变技术
等离子体物理学中的磁约束聚变技术磁约束聚变技术是等离子体物理学中的一项重要技术，被广泛应用于核聚变反应研究和未来清洁能源开发。
本文将对磁约束聚变技术的原理、应用以及未来发展进行详细介绍。
一、磁约束聚变技术的原理磁约束聚变技术的主要原理是利用强磁场将等离子体约束在一个有限的区域内，使其达到高温高密度的条件，从而实现核聚变反应。
具体来说，磁约束聚变技术主要通过以下几点来实现：首先，利用大型托卡马克装置或者磁约束球装置产生强大的磁场。
这些装置通常由超导磁体组成，可以产生足够强的磁场来约束等离子体。
其次，通过加热等离子体使其达到高温。
常见的加热方法包括射频加热、中性粒子束加热以及电子回旋共振加热等。
最后，通过恰当的磁场配置，使等离子体保持在一个稳定的状态。
这通常需要细致的磁场设计和调节，以解决等离子体的不稳定性问题。
二、磁约束聚变技术的应用磁约束聚变技术在核聚变研究和清洁能源开发方面有着广泛的应用。
首先，磁约束聚变技术是核聚变反应研究的重要手段之一。
通过探索磁约束聚变技术，科学家可以更好地理解核聚变反应的基本原理，为未来实现可控核聚变提供理论和实验基础。
其次，磁约束聚变技术有望成为未来的清洁能源之一。
由于核聚变反应释放的能量十分巨大，可以满足人类对能源的需求，同时核聚变反应几乎没有排放任何有害物质，对环境几乎没有污染。
另外，磁约束聚变技术还可以通过等离子体物理研究对天体物理学进行贡献。
例如，科学家可以通过模拟恒星内部等离子体的行为来研究恒星的演化和爆发等重要天体现象。
三、磁约束聚变技术的发展磁约束聚变技术自上世纪50年代以来经历了长足的发展，并取得了许多重要的成果。
然而，目前仍然存在许多挑战和问题需要解决。
首先，磁约束聚变技术需要解决等离子体的不稳定性问题，包括MHD不稳定性、流体不稳定性等。
这些问题对等离子体的约束和控制提出了更高的要求。
其次，磁约束聚变技术需要克服高温高密度等离子体与等离子体壁之间的相互作用问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流快上升破裂影响能量约束
• 电流快速上升容易产生电流的趋肤分 布，激发了一些较高的极向模数而引 起边缘区电流分布发生畸变 • 通过激发磁流体不稳定性而引起放电 破裂，或者通过大量产生逃逸电子诱 导放电破裂。 • 这类破裂可以通过降低电流上升率或 者让密度与电流同步上升而抑制它。
比压极限破裂影响能量约束
托卡马克等离子体的加热
通常用“聚变三乘积和增益Q值”来衡量等离子体的品质参数。 劳逊判据：要达到能量得失相当，要求等离子体密度n与等离 子体能量约束时间的乘积 n×τE的最小值约为0.6×1020m-3s， 即满足聚变反应物理可行性的最低要求。 若QDT=1，则要求nT 乘积达到 2×1021 m-3s keV

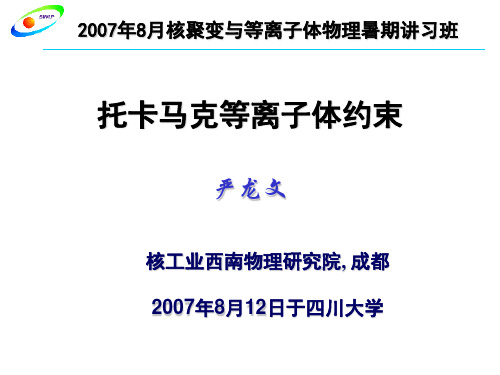

2007年8月核聚变与等离子体物理暑期讲习班
