预应力张拉施工工艺标准
预应力张拉施工工艺标准ZJYGS－ZY12－01－20031 使用范围本指导书适用于预应力先张法、后张法混凝土铁路、公路、公路桥梁；混凝土房建预制件工厂及现场预制与施工。
2 施工准备2.1 材料及锚具的准备2.1.1 预应力混凝土使用钢材有：钢丝、钢绞线、热处理钢筋、冷拉钢筋、精轧螺纹钢筋及其他预应力钢筋。
其品种、规格、直径必须符合设计要求，并有出厂质量证明书及复试报告。
冷拉钢筋还应有冷拉后的力学性能和工艺性能试验报告。
2.1.2 锚具、夹具和连接器进场时，应按出厂合格证或质量证明书核查其锚固性能类别、型号、规格及数量，并符合要求。
锚具、夹具使用前应进行外观、硬度和静载锚固性能检查，并应符合现行国家标准《预应力混凝土用锚具、夹具和连接器》（GB/T14370）的规定。
2.2 主要机具的准备2.2.1 预应力张拉液压千斤顶、高压油泵、外接油管、放张用液压千斤顶或砂箱、传力作用的混凝土或钢结构承压柱、端横梁、工具锚及注浆机具等。
2.2.2 预应力所用机具及仪表应按规范要求定期维护和校验。
千斤顶与压力表应配套校验。
2.3 作业条件2.3.1 施加预应力的液压千斤顶、高压油泵、拉伸机注浆机应经过校验并有记录。
使用前试车检查张拉机具与设备是否正常、可靠，如发现有异常情况，应修理好方可使用。
2.3.2 桥梁混凝土的抗压强度及弹性模量应达到设计要求；房建构件混凝土必须达到设计要求，如设计无要求时，不应低于设计强度的75%；桥梁及房建构件的几何尺寸、外观质量、预留孔道及埋件应检查验收合格。
2.3.3 施工现场应具备经批准的张拉作业程序和确保产品质量和施工安全的技术措施。
作业场地应平整、通畅，确保全体施工人员和设备安全。
2.3.4 制桥台座应有足够的强度、刚度及稳定性，并满足施工的需要。
2.3.5 现场已具备预应力施工知识和正确操作的施工人员。
2.3.6 锚具、夹具和连接器应准备齐全，并经过检查验收。
2.3.7 预应力筋或钢绞线束已制作完毕。
2.3.8 灌浆用的水泥浆（或砂浆）的配合比及封端混凝土的配合比已经试验确定。
2.3.9 已进行技术交底，并应将预应力筋的张拉吨位与相应的压力表指针读数，钢筋计算伸长值写在排上，并挂在明显位置处，以便操作时观察掌握。
3 操作工艺3.1 预应力先张法张拉工艺流程图：3.2 工艺流程描述张拉前应对台座、横梁及各项张拉设备进行详细检查，台座应平整涂隔离剂，抗压柱及端横梁安装要平直，两侧端横梁的钢束孔应对齐，符合要求再进行操作。
3.3 预应力筋制作3.3.1 预应力筋下料长度根据工艺设备的具体尺寸计算确定。
3.3.2 钢绞线、钢丝在拉直条件下切断，切断前在切口两端用铁线扎紧，不得使用电弧焊切断。
下料长度偏差：张拉螺杆工艺不大于5mm；工具锚工艺为±50mm。
3.3.3 钢丝束两端采用墩头锚具时，同束钢丝下料长度相对差值大于L/5000，且不大于5mm。
3.3.4 预应力钢丝或钢绞线编束时应逐根理顺，绑扎牢固，防止互相缠绕。
3.4 支底模及涂隔离剂3.4.1 支底模时用水平仪进行操平。
隔离剂要均匀，杜绝出现汪油现象。
3.5 安装预应力筋3.5.1 支座板及底部钢筋骨架安装完成后，将预应力筋连同塑料管一并穿入就位，塑料管内端堵塞严密，塑料管外端应穿入端分丝板以外150mm并加以固定，梁体内隔离套管长度位置允许偏差为±20mm。
3.5.2 预应力筋保护层厚度应满足设计要求。
3.5.3 预应力筋穿入就位后，严禁使用电弧焊在梁体钢筋骨架及模板的任何部位焊接或切割。
3.6 预应力筋张拉3.6.1 首先调整张拉横梁及锚板位置，使锚板上预应力筋重心位置与所制梁型的预应力筋重心设计位置相适应。
3.6.2 钢绞线或热轧带肋钢筋作预应力筋时，按单拉整放工艺。
其张拉程序应符合下列规定：3.6.2.1 穿束应力初调：利用张拉工具，将预应力筋分束，锚固于两端锚板上。
用千斤顶横梁，行程不小于150mm ，然后锁定。
3.6.2.2单束控制张拉：用千斤顶作单束（根）超张拉。
超张拉应力至0.8倍抗拉极限强度，拉足应力后锁定持荷5min 以上，然后适当降低应力，以便立模操作安全。
3.6.2.3 单束控制张拉：控制张拉应力按设计的有效预应力及各项实际应力损失之和计算，锁定后的钢绞线锚下应力不得大于0.75倍抗拉极限强度，拉到控制应力后锁定。
3.6.2.4 按下述程序对称逐束张拉先张法预应力筋张拉程序3.6.2.5 预应力筋的理论伸长值△L （mm ）可按下式计算：PP P E A L P L =∆ 式中P P —预应力筋的平均张拉力（N ）。
L —预应力筋的长度（mm ）。
A P —预应力筋的截面面积（mm 2）。
E P —预应力筋的弹性模量（N/mm 2）。
3.6.2.6 控制张拉以控制应力为主，测量伸长值为较核。
当实测值与理论值相差较大于±6%时，应查明原因，及时处理后继续张拉。
张拉完毕后。
及时浇筑混凝土。
浇筑前应抽查张拉应力，当发现应力值与允许值相差超过±3%时，应重拉。
3.7 放张及切断预应力筋3.7.1 预应力筋放张时，梁体混凝土应达到设计要求的强度和相应的弹性模量值。
设计未规定时，不得低于设计的混凝土强度等级的75%。
3.7.2 采用千斤顶整体放张时必须配接单独油路。
同步顶开千斤顶，顶开的最大间隙不得大于2mm ，以能松动自锁螺母或插垫为度。
先顶开的千斤顶应保压持荷，直到全部千斤顶顶开。
同步放松自锁螺母或插垫后，再同步放松各千斤顶，直到预应力筋全部放松为止。
3.7.3 预应力筋放张顺序要求，按设计规定分阶段、对称、相互交错的放张。
3.7.4 预应力筋放松后应测量梁体上拱值。
3.7.5 预应力筋放张后，可用乙炔—氧气切割，但应采取措施防止烧坏钢筋端部。
钢丝放张后，可用切割、锯断或剪端的方法切断；钢绞线放张后，可用砂轮锯切断。
3.8 后张法预应力操作工艺3.8.1 工艺流程3.8.2 检查桥梁、构件（或块体）：尤其要认真检查预应力筋孔道。
其孔道必须保证尺寸与位置正确，平顺畅通，无局部弯曲，无水和其他杂物；孔道端部的预埋钢板或锚垫板应垂直与孔道轴线，孔道接头处不得漏浆，灌浆孔和排气孔应符合设计要求的位置。
孔道不符合要求时，要清理或作好处理。
3.8.3 钢绞线小料应保证梁的两端外露长度≮750mm，采用在槽钢内下料，确保长度一致。
按每个孔道的钢绞线根数分别用绑线绑成束，钢绞线应确保顺直不扭转，并分层放在平台垫木上，垫木间距不大于3.0m，端部悬出长度不大于1.5m。
3.8.4 穿预应力筋3.8.4.1 穿筋前，应检查钢筋（或束）的规格、总长是否符合要求。
3.8.4.2 穿筋时，带有端杆螺丝的预应力筋，应将丝扣保护好，以免损坏。
钢绞线或钢丝顺序编号，并套上穿束器。
先把钢筋或穿束器的引线由一端穿入孔道，在另一端穿出，然后逐渐将钢筋或钢丝、钢绞线束拉出到另一端，两端外露长度应相等。
3.8.4.3 钢筋穿好后将束号在构件上注明，以便核对。
3.9 安装锚具及张拉设备：安装锚具及张拉设备时，对直线预应力筋，应使张拉力的作用线与孔道中心线在张拉过程中相互重合；对曲线预应力筋，应使张拉力的作用线与孔道模端中心点的切线相互重合。
3.10 张拉：3.10.1 预应力筋的张拉程序，应按设计规定进行，若设计无规定时，可采取下表后张法预应力筋张拉程序3.10.2 预应力筋的张拉顺序应符合设计要求，当设计无具体要求时，可采取分批、分阶段对称张拉。
采用分批张拉时，应计算分批张拉的预应力损失值，分别加到先张拉预应力筋的张拉控制应力值内，或采用同一张拉值逐渐根复位补足。
3.10.3 单根预应力粗筋（采用拉伸机张拉螺栓端杆锚固）张拉时，应先少许加力，将垫板位置按设计规定找准，然后按规定程序张拉。
张拉完毕，用扳子拧紧螺母，将钢筋锚固，测出钢筋实际伸长值，并作好张拉记录。
3.10.4 预应力钢丝束采用双作用千斤顶张拉锥形锚栓锚固时，应按下列要求操作：a. 预拉：将钢丝拉出一小段长度后，检查每根钢丝是否达到长度一致，如有不一致时，应退下楔块进行调整，然后再用力打紧楔块。
b. 张拉及顶压：预拉调整以后方可按规定张拉程序张拉。
张拉完毕，测出钢丝伸长值，若与规定符合，就可进行顶压锚塞。
顶压锚塞时必须关闭大缸油路，给小缸进油，使小缸活塞猛顶锚塞。
c. 校荷：将千斤顶装入未张的一端进行张拉，张拉到控制应力后，猛顶锚塞。
当两端都张拉顶压完毕后，应测量钢丝滑入锚楦中的内缩量是否符合要求，如果大于规定数值，必须再张拉，补回损失。
d. 钢丝断丝和滑脱的数量，严禁超过构件同一截面钢丝总数的3%，且一束钢丝只允许一根。
如超过上述规定，必须重新张拉，这时应把钢丝拉到原来的张拉吨位，拉松锚塞，用一根刚钎插入垫板槽口内，卡住锚塞，然后大缸回油，锚塞被拉出，取出整个锚楦。
分别检查锚环是否被抽成凹槽，锚塞的细齿是否被抽平，若有这类情况，要调换锚具，重新张拉，如果锚环、锚塞仍然完好无损，则只要在顶压时加大压力顶紧锚塞。
3.10.5 预应力钢绞线张拉a. 张拉前作好测量上拱度的标志的准备工作。
b. 两侧挂线量测梁体的侧弯情况。
c. 对梁体混凝土表面有轻微缺陷，允许在欲施加预应力后进行修补处理，缺陷较大者应在欲施加应力前修补，缺陷严重者另行处理。
d. 布设量测梁上拱度及弹性压缩的测点。
e. 位于锚下喇叭管内的波纹管必须先用钳子剪掉，使钢绞线减少摩擦阻力。
f. 张拉方法：为加速台座周转可分两次张拉，在梁体混凝土强度达到C30时进行第一次张拉，当与梁体同条件养护的试块之混凝土（含梁体残缺部位的修补混凝土）强度和弹性模量均匀达到100%设计强度是方可进行第二次张拉，张拉要两端同时进行，采取双控法以油表读数为依据，以钢筋伸长值做校核，实测伸长值不得超过计算伸长值±6%，每片梁应在一个工作班完成。
发生问题及时处理，不得推迟到下一班。
g. 张拉程序：初始张拉：划出锚圈定位线，套入锚圈，打紧夹片，之后安装千斤顶和工具锚，工具夹片必须涂抹黄油后安装。
用Φ20mm钢管把工具夹片打紧，调整千斤顶位置，使千斤顶、千斤顶前支承、限位板及孔道中心、锚圈位于同一轴线上，两端同时对主缸充油，使钢绞线稍稍拉紧，进一步调整上述几个部位，让它们在同一直线上，检查钢绞线是否被工具夹片夹紧，然后两端同时张拉至张拉值的10%，测量伸长初始距离，作为测量钢绞线伸长值的起点。
h. 张拉程序：0 10%张拉值作伸长量标记控制张拉应力两端测量伸长值顶夹片测量回缩量张拉顶油压表回零（测量总回缩量及夹片外露量）。
检查伸长总量和及其偏差是否在规定范围内±6%。
如有问题及时处理。
i. 退锚：千斤顶顶回油后，顶开工具锚夹片，然后在钢绞线根部用石笔划上记号，以备张拉后观察钢绞线滑丝情况，观察时间不得小于24小时。
预应力张拉施工工艺标准
预应力张拉施工工艺标准引言预应力张拉施工是一种常用的工艺方法，在现代建筑领域中得到广泛应用。
本文将介绍预应力张拉施工的工艺标准及相关注意事项，以确保施工过程的安全性和质量。
一、施工前准备1. 工程准备在进行预应力张拉施工之前，需要确保建筑结构的设计和预应力张拉方案的合理性。
同时，要事先筹备好所需的设备、工具和材料。
2. 检查与清理在施工前，需检查施工区域内是否有障碍物和影响施工的因素。
如有需要，要及时清理并保持施工区域的整洁。
二、材料准备1. 预应力钢筋选择合适的预应力钢筋，确保其质量符合国家标准。
在施工过程中，需要根据设计方案的要求进行剪断和弯曲操作。
2. 预应力锚具预应力锚具是固定预应力钢筋的关键部件。
要选择质量可靠的预应力锚具，并按照施工方案的要求进行安装。
3. 预应力导向管道预应力导向管道起到引导预应力钢筋施加张拉力的作用。
选择合适的导向管道，并按照设计方案进行布置和安装。
三、施工过程1. 预应力张拉按照设计要求，在适当的位置安装预应力锚具和导向管道。
然后，通过张拉设备施加适当的张拉力，将预应力钢筋张拉到设计要求的张拉值。
注意应保持张拉过程的平稳性和均匀性。
2. 张拉固定在预应力钢筋达到设计张拉值后，将预应力锚具密封固定，确保预应力效果的稳定性和可靠性。
同时，要做好记录，记录张拉力值和张拉时间等关键信息。
3. 后张拉根据设计要求和施工方案，有些情况下需要进行后张拉操作。
在后张拉过程中，要保持张拉力的平稳增加，且不得超过设计要求的后张拉值。
四、施工质量控制1. 张拉力控制在预应力张拉过程中，要严格控制张拉力的大小，并及时记录张拉力的数值。
如发现异常情况或偏差超出规定的范围，应及时采取措施进行调整和修正。
2. 锚固质量预应力锚具的质量对于施工效果和结构安全性有着重要的影响。
要确保预应力锚具的安装质量，密封性和可靠性。
3. 张拉设备检测定期检测和维护张拉设备，保证其工作状态的正常性和可靠性。
4. 施工记录在施工过程中，要及时、准确地记录关键数据和工艺参数，以备后续的质量评估和数据分析。
预应力张拉操作规范
预应力张拉操作规范预应力张拉是预应力混凝土结构施工中的关键工序，其操作的规范性直接关系到结构的安全性和耐久性。
为确保预应力张拉施工的质量和安全，特制定以下操作规范。
一、施工准备1、技术准备熟悉施工图纸和设计要求，明确预应力筋的布置、张拉顺序、张拉力和伸长值等参数。
编制施工方案，包括施工工艺、质量控制措施、安全保障措施等，并经审批通过。
2、材料和设备准备预应力筋：应符合设计要求，具有质量证明书和检验报告，其规格、型号、数量应满足施工需要。
锚具、夹具和连接器：应符合国家标准和设计要求，具有质量证明书和检验报告，并进行外观检查和硬度检验，合格后方可使用。
千斤顶和油压表：应配套使用，并在使用前进行校验和标定，确保其精度符合要求。
其他辅助材料：如灌浆材料、排气管等，应符合设计要求和施工规范。
3、施工现场准备清理施工现场，保证场地平整、坚实，无障碍物。
搭建施工平台和防护设施，确保施工人员的安全。
预留预应力筋的孔道，孔道应畅通、无杂物，并进行必要的清理和检查。
二、预应力筋的安装1、下料根据设计要求和施工方案，确定预应力筋的下料长度。
采用砂轮切割机切断预应力筋，严禁采用电弧切割。
2、穿束将预应力筋逐根穿入预留孔道，穿束时应避免预应力筋与孔道壁摩擦，防止损伤预应力筋。
对于较长的预应力筋，可采用牵引法穿束，即在预应力筋的一端安装牵引头，通过卷扬机或其他牵引设备将预应力筋拉入孔道。
3、固定穿束完成后，应对预应力筋进行固定，防止其在孔道内移动。
固定方式可采用定位钢筋或其他可靠的固定方法。
三、千斤顶和油压表的安装1、千斤顶的安装将千斤顶安装在预应力筋的端部，使其轴线与预应力筋的轴线重合。
千斤顶的支承面应平整、坚实，防止千斤顶在张拉过程中倾斜或滑移。
2、油压表的安装将油压表安装在千斤顶的油压系统上，使其与千斤顶的油路连接紧密，无泄漏。
油压表的量程应满足张拉力的要求，精度不应低于 15 级。
四、预应力张拉1、张拉顺序应按照设计要求的张拉顺序进行张拉，一般先张拉纵向预应力筋，再张拉横向预应力筋；先张拉直线预应力筋，再张拉曲线预应力筋。
混凝土预应力张拉的标准
混凝土预应力张拉的标准一、引言混凝土预应力张拉是工程中常见的一种施工技术，它能够提高混凝土结构的承载能力和使用寿命。
为了确保混凝土预应力张拉的安全性、可靠性和经济性，需要制定相应的标准。
二、定义和术语1. 预应力张拉：在混凝土结构内设置预应力钢筋，通过张拉预应力钢筋，使预应力钢筋与混凝土形成紧密的粘结力，并使混凝土受到预压力的作用，从而提高混凝土结构的承载能力和使用寿命。
2. 预应力钢筋：用于预应力张拉的钢筋，通常为高强度钢筋。
3. 张拉：将预应力钢筋通过张拉设备进行拉伸的过程。
4. 锚固：在混凝土结构内固定预应力钢筋的过程。
5. 预应力损失：由于混凝土自身收缩、材料老化、温度变化等原因引起的预应力损失。
三、材料和设备1. 预应力钢筋：应符合国家标准GB/T5223-2002《混凝土用钢筋》的要求，其强度等级应不低于HRB400。
2. 预应力张拉设备：应符合国家标准GB/T50081-2002《钢筋和预应力混凝土结构试验方法标准》的要求。
3. 预应力锚具：应符合国家标准GB/T14370-2015《预应力锚具》的要求。
4. 混凝土：应符合国家标准GB 175-2007《普通混凝土》的要求。
四、预应力张拉的程序1. 预制构件的制作：预制构件应符合设计要求和国家标准，预应力钢筋的预留量应符合设计和施工要求。
2. 预应力钢筋的张拉：应按照设计要求和施工方案进行预应力钢筋的张拉，张拉应从两端向中间进行，张拉速度应逐渐加快，避免突然加速和减速。
3. 预应力钢筋的锚固：在预应力钢筋达到预定张拉力后，应进行预应力钢筋的锚固，锚固应符合设计和施工要求。
4. 拆卸张拉设备：在预应力钢筋的锚固后，应拆卸张拉设备，拆卸过程中应注意不要影响预应力钢筋的锚固。
5. 预应力损失的补偿：根据设计要求和预应力损失的计算结果，应进行相应的预应力损失的补偿。
五、预应力张拉的质量控制1. 预应力钢筋的验收：应对预应力钢筋进行验收，验收应符合国家标准GB/T5223-2002《混凝土用钢筋》的要求。

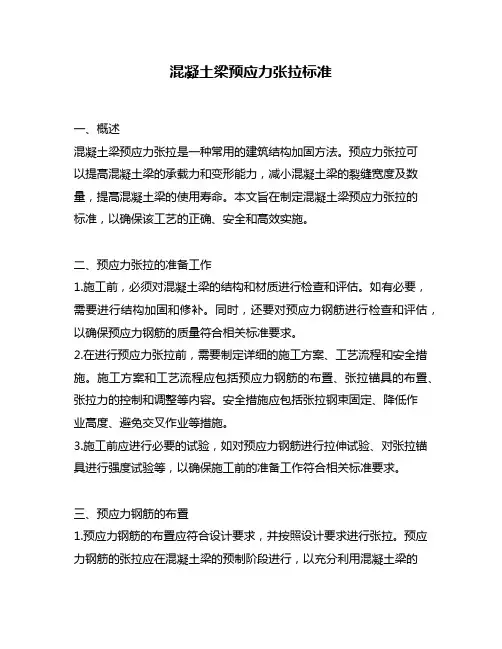

混凝土梁预应力张拉标准
混凝土梁预应力张拉标准一、概述混凝土梁预应力张拉是一种常用的建筑结构加固方法。
预应力张拉可以提高混凝土梁的承载力和变形能力，减小混凝土梁的裂缝宽度及数量，提高混凝土梁的使用寿命。
本文旨在制定混凝土梁预应力张拉的标准，以确保该工艺的正确、安全和高效实施。
二、预应力张拉的准备工作1.施工前，必须对混凝土梁的结构和材质进行检查和评估。
如有必要，需要进行结构加固和修补。
同时，还要对预应力钢筋进行检查和评估，以确保预应力钢筋的质量符合相关标准要求。
2.在进行预应力张拉前，需要制定详细的施工方案、工艺流程和安全措施。
施工方案和工艺流程应包括预应力钢筋的布置、张拉锚具的布置、张拉力的控制和调整等内容。
安全措施应包括张拉钢束固定、降低作业高度、避免交叉作业等措施。
3.施工前应进行必要的试验，如对预应力钢筋进行拉伸试验、对张拉锚具进行强度试验等，以确保施工前的准备工作符合相关标准要求。
三、预应力钢筋的布置1.预应力钢筋的布置应符合设计要求，并按照设计要求进行张拉。
预应力钢筋的张拉应在混凝土梁的预制阶段进行，以充分利用混凝土梁的自重，提高混凝土梁的承载力和变形能力。
2.预应力钢筋的布置应考虑混凝土梁的受力状态和应力分布情况。
一般情况下，预应力钢筋应布置在混凝土梁的下部，以充分利用混凝土梁的抗弯承载能力。
在混凝土梁的端部和支座处，预应力钢筋的布置应特别注意，以确保混凝土梁的受力均匀和稳定。
3.预应力钢筋的布置应符合相关标准要求，如GB/T 5224-2014《预应力混凝土结构用钢筋》等。
四、张拉锚具的布置和选择1.张拉锚具的布置应符合设计要求，并按照设计要求进行张拉。
张拉锚具的布置应考虑预应力钢筋的布置和张拉力的控制，以确保混凝土梁的受力均匀和稳定。
2.选择张拉锚具应考虑其材质、尺寸、强度和耐久性等因素。
张拉锚具的材质应符合相关标准要求，如GB/T 13788-2017《预应力混凝土构件用锚具》等。
张拉锚具的尺寸应符合设计要求，并经过强度试验和耐久性试验，以确保其质量和可靠性。
预应力后张法张拉施工工艺标准
预应力后张法张拉施工工艺标准集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）SGBZ-0225预应力后张法张拉施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢筋混凝土结构工程施工质量验收规范》 GB50204-2002《高层建筑混凝土技术规程》 JGJ3 -2002《普通混凝土配合比设计规程》 JGJ55－2000《砌筑砂浆配合比设计规程》 JGJ98－2000《普通混凝土用砂质量标准及检验方法》 JGJ52－92《普通混凝土用碎石和卵石质量标准及检验方法》 GJ53－92《混凝土外加剂应用技术规范》 GBJ119－88《预应力筋用锚具、夹具和连接器应用技术规程》 JGJ85－921、范围本工艺标准适用于一般工业与民用建筑现场预应力混凝土后张预应力液压张拉施工（不包括构件和块体制作）。
2、施工准备2.1材料及主要机具2.1.1预应力筋：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书及复试报告。
冷拉Ⅱ、Ⅲ、Ⅳ级钢筋还应有冷拉后的机械性能试验报告。
2.1.2预应力筋的锚具、夹具和连接器的形式，应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《钢筋混凝土结构工程施工质量验收规范》GB50204-2002的规定进行验收和组装件的静载试验。
2.1.3灌浆用的水泥不得低于32.5号，普通硅酸盐水泥或按设计要求选用，应有出厂合格证书和复试报告单。
2.1.4主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。
2.2作业条件2.2.1施加预应力的拉伸机已经过校验并有记录。
试车检查张拉机具与设备是否正常、可靠，如发现有异常情况，应修理好后才能使用灌浆机具准备就绪。
2.2.2混凝土构件（或块体）的强度必须达到设计要求，如设计无要求时，不应低于设计强度的75%。
预应力钢筋张拉施工工艺
预应力钢筋张拉施工工艺预应力钢筋张拉施工是一项在建筑工程中广泛应用的重要技术，它能够显著提高结构的承载能力和耐久性。
下面我们就来详细了解一下预应力钢筋张拉施工工艺的各个环节。
一、施工准备在进行预应力钢筋张拉施工之前，需要做好充分的准备工作。
首先，要对施工图纸进行详细的审查，确保对预应力的设计要求有清晰的理解。
同时，要根据设计要求选择合适的预应力钢筋、锚具和张拉设备，并对其进行质量检验，确保其性能符合要求。
施工现场的准备也至关重要。
要确保施工场地平整、坚实，有足够的空间进行设备操作和材料堆放。
此外，还需要搭建好临时的工作平台和防护设施，保障施工人员的安全。
对施工人员的技术交底也是必不可少的环节。
要让他们熟悉施工工艺流程、操作要点和质量标准，确保施工过程中的操作规范和质量可控。
二、预应力钢筋的制作与安装预应力钢筋通常在工厂按照设计要求进行定尺加工，然后运输到施工现场。
在现场，需要对钢筋进行进一步的处理，如切割、弯曲等，以满足实际施工的需要。
安装预应力钢筋时，要确保其位置准确、顺直，并且固定牢固。
一般采用定位钢筋或支架来保证预应力钢筋的位置和间距符合设计要求。
在多根预应力钢筋并行的情况下，还要注意保持它们之间的平行度和对称性。
三、锚具的安装锚具是预应力钢筋张拉和锚固的关键部件。
在安装锚具之前，要对锚垫板表面进行清理，去除油污和杂物，保证锚垫板与混凝土表面紧密贴合。
然后，将锚具按照设计要求安装在锚垫板上，并确保锚具的中心线与预应力钢筋的中心线重合。
安装完成后，要对锚具进行检查，确保其安装牢固，无松动现象。
四、千斤顶与油压表的校验千斤顶和油压表是进行预应力钢筋张拉的主要设备，在使用前必须进行校验。
校验的目的是确定千斤顶的实际张拉力与油压表读数之间的关系，以便在施工中能够准确控制张拉力。
校验工作一般在具有相应资质的计量检测机构进行。
校验时，要按照规定的加载程序对千斤顶进行加载，并记录相应的油压表读数。
通过对校验数据的分析处理，得出千斤顶的张拉力与油压表读数的线性关系方程。
预应力钢筋张拉施工工艺
预应力钢筋张拉施工工艺在建筑工程领域，预应力钢筋张拉施工工艺是一项至关重要的技术，它能够显著提高结构的承载能力、抗裂性能和耐久性。
下面，让我们详细了解一下这一施工工艺。
一、预应力钢筋张拉施工的准备工作1、材料准备首先，要确保所使用的预应力钢筋质量合格，具备相应的出厂证明和检验报告。
同时，准备好锚具、夹具等配套材料，这些材料也必须符合设计要求和相关标准。
2、设备准备根据工程的规模和要求，选择合适的张拉设备，如千斤顶、油压表等。
在使用前，对设备进行校准和调试，确保其性能稳定、精度可靠。
3、技术准备施工人员要熟悉施工图纸和技术规范，制定详细的施工方案，并对施工人员进行技术交底，明确施工流程、质量标准和安全注意事项。
4、现场准备清理施工现场，确保施工场地平整、坚实，具备良好的排水条件。
在构件两端设置可靠的支撑，防止在张拉过程中构件发生位移或倾覆。
二、预应力钢筋的制作与安装1、钢筋下料根据设计要求，准确计算预应力钢筋的下料长度，并采用专用的切割设备进行切割，确保切口平整、无毛刺。
2、钢筋编束将切割好的预应力钢筋按照设计要求进行编束，编束时要保证钢筋顺直，每隔一定距离用扎丝绑扎牢固。
3、钢筋安装将编束好的预应力钢筋穿入预留的孔道中，注意钢筋的位置和间距要符合设计要求。
在穿束过程中，要避免钢筋与孔道壁发生摩擦，以免损伤钢筋或孔道。
三、预应力钢筋的张拉1、张拉顺序根据设计要求和施工方案，确定合理的张拉顺序。
一般情况下，先张拉纵向预应力钢筋，再张拉横向预应力钢筋；对于多束预应力钢筋，要对称张拉，避免构件产生过大的偏心受力。
2、张拉控制应力根据设计要求和规范规定，确定预应力钢筋的张拉控制应力。
张拉控制应力不宜过高，以免导致钢筋断裂或构件出现过大的变形；也不宜过低，否则无法达到预期的预应力效果。
3、张拉程序（1）初应力调整将千斤顶缓慢加压，使预应力钢筋达到初应力值（一般为张拉控制应力的10%～15%），然后停止加压，测量此时预应力钢筋的伸长量，作为后续伸长量测量的基准。
预应力筋张拉施工工艺
预应力筋张拉施工工艺一、施工准备1、材料准备预应力筋：应根据设计要求选用高强度、低松弛的预应力钢绞线或钢丝，其质量应符合相关标准。
锚具：锚具的类型应与预应力筋的规格和类型相匹配，且应具有良好的锚固性能和可靠性。
常见的锚具类型有夹片式、支承式和锥塞式等。
夹具：夹具用于临时固定预应力筋，应具有足够的强度和刚度，且能重复使用。
2、技术准备熟悉施工图纸和设计要求，明确预应力筋的布置、张拉顺序和控制应力等参数。
编制施工方案，包括施工工艺流程、质量控制措施、安全保障措施等。
对施工人员进行技术交底，使其了解施工要点和质量标准。
3、施工现场准备清理施工现场，确保施工场地平整、坚实，无障碍物。
搭建张拉操作平台和防护设施，保证施工人员的安全。
检查预留孔道的位置、尺寸和畅通情况，如有偏差或堵塞应及时处理。
二、张拉设备的选择与校验1、张拉设备的选择千斤顶：根据预应力筋的张拉力大小选择合适的千斤顶，千斤顶的额定张拉力宜为所需张拉力的 15 倍以上。
油泵：油泵的额定压力应大于千斤顶的额定压力，流量应能满足千斤顶的张拉速度要求。
压力表：压力表的精度不应低于 15 级，最大量程应为张拉力的 15 至 20 倍。
2、张拉设备的校验千斤顶和压力表应配套校验，以确定张拉力与压力表读数之间的关系曲线。
校验应在经主管部门授权的法定计量技术机构进行，校验期限不应超过半年。
当千斤顶经过修理、更换配件或使用过程中出现异常情况时，应重新进行校验。
三、张拉工艺流程1、穿束将预应力筋按照设计要求的根数和位置穿过预留孔道。
穿束前应检查预应力筋的表面质量，如有锈蚀或损伤应进行处理。
对于较长的预应力筋，可采用牵引法穿束。
2、安装锚具和夹具将锚具和夹具安装在预应力筋的两端，确保安装牢固、位置准确。
夹片式锚具的夹片应均匀、整齐地夹紧预应力筋，不得有错位或松动现象。
3、千斤顶就位将千斤顶安装在锚具的后端，并使其轴线与预应力筋的轴线重合。
调整千斤顶的位置，使其与预留孔道的中心线垂直。
预应力张拉施工工艺标准
预应力张拉施工工艺标准一、施工准备1、材料准备（1）预应力筋：应根据设计要求选用高强度、低松弛的钢绞线或钢丝，其质量应符合国家相关标准。
（2）锚具：锚具的类型和规格应与预应力筋相匹配，且应具有良好的锚固性能和可靠性。
（3）波纹管：用于成孔，应具有足够的强度和密封性。
2、设备准备（1）千斤顶：根据预应力筋的张拉力选择合适的千斤顶，其额定张拉力宜为所需张拉力的 15 倍左右。
（2）油压表：精度不低于 15 级，表盘直径不小于 150mm。
（3）压浆设备：包括压浆泵、搅拌机等，应能满足压浆的要求。
3、技术准备（1）熟悉施工图纸和相关规范，制定详细的施工方案。
（2）对施工人员进行技术交底，使其了解施工工艺和质量要求。
二、波纹管安装1、按照设计要求在钢筋骨架上定位波纹管的位置，并使用钢筋卡子固定。
2、波纹管的连接应采用大一号的同型波纹管，接头长度不应小于200mm，并用密封胶带封口。
3、安装过程中要避免波纹管弯曲、破损或堵塞，如有破损应及时修补。
三、预应力筋穿束1、先将预应力筋一端用挤压锚头固定，然后用穿束机或人工将预应力筋逐根穿入波纹管内。
2、穿束时要注意避免预应力筋与波纹管内壁摩擦，防止损伤预应力筋。
四、锚具安装1、锚垫板应与波纹管中心线垂直，并固定在模板上。
2、安装锚具时，应将锚具的夹片轻轻敲入锚环内，使其与锚环紧密贴合。
五、千斤顶安装1、将千斤顶与油压表配套校验，并确定张拉力与油压表读数的关系曲线。
2、安装千斤顶时，要使其中心线与预应力筋中心线重合。
六、预应力张拉1、张拉顺序应按照设计要求的顺序进行张拉，一般为先纵向、再横向、最后竖向。
2、张拉力控制（1）采用张拉力和伸长值双控的方法进行控制，以张拉力为主，伸长值校核。
（2）当实际伸长值与理论伸长值之差超过±6%时，应暂停张拉，查明原因并采取措施调整后，方可继续张拉。
3、张拉程序（1）0 → 初应力（10%～15%σcon）→ 20%σcon → 100%σcon（持荷 2min）→ 锚固。
(建筑工程标准法规)预应力混凝土工程预应力后张法张拉施工工艺标准精编
（建筑工程标准法规）预应力混凝土工程预应力后张法张拉施工工艺标准预应力混凝土工程预应力后张法张拉施工工艺标准1范围本工艺标准适用于壹般工业和民用建筑现场预应力混凝土后张预应力液压张拉施工（不包括构件和块体制作）。
2施工准备2.1材料及主要机具2.1.1预应力筋：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书及复试方案。
冷拉Ⅱ、Ⅲ、Ⅳ级钢筋仍应有冷拉后的机械性能试验方案。
2.1.2预应力筋的锚具、夹具和连接器的形式，应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《混凝土结构工程施工及验收规范》（GB50204—92）的规定进行验收和组装件的静载试验。
2.1.3灌浆用的水泥不得低于425号，普通硅酸盐水泥或按设计要求选用，应有出厂合格证书和复试方案单。
2.1.4主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。
2.2作业条件2.2.1施加预应力的拉伸机已经过校验且有记录。
试车检查张拉机具和设备是否正常、可靠，如发现有异常情况，应修理好后才能使用灌浆机具准备就绪。
2.2.2混凝土构件（或块体）的强度必须达到设计要求，如设计无要求时，不应低于设计强度的75%。
构件（或块体）的几个尺寸、外观质量、预留孔道及埋件应经检查验收合格，要拼装的块体已拼装完毕，且经检查合格。
2.2.3锚夹具、连接器应准备齐全，且经过检查验收。
2.2.4预应力筋或预应力钢丝束已制作完毕。
2.2.5灌浆用的水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经试验确定。
2.2.6张拉场地平整、畅，张拉的俩端有安全防护措施。
2.2.7已进行技术交底，且应将预应力筋的张拉吨位和相应的压力表指针读数、钢筋计算伸长值写于牌上，且挂于明显位置处，以便操作时观察掌握。
3操作工艺3.1工艺流程：检查构件（或块体）↓预应力筋制作→穿预应力筋↓锚具检验→安装锚具及张拉设备←张拉设备预检↓张拉↓孔道灌浆→制作水泥浆试↓起吊←压水泥浆试块3.2检查构件（或块体）：尤其要认真检查预应力筋的孔道。
