表孔溢洪洞运行性态分析及监测评价　

杨德丽　

（新疆伊犁河流域开发建设管理局，乌鲁木齐８３００００）　

【摘要】　恰甫其海水利枢纽表孔溢洪洞工程自２００５年具备设计过流能力投运以来，监测断面数据表明，各监测　点测值均在正常范围内，符合一般变化规律，应变受环境温度影响，基本为温度变形，荷载变形较小，工程结构稳　定，运行性态良好。　【关键词】　表孔溢洪洞；监测成果；评价　

中图分类号：ＴＶ６５　文献标志码：Ｂ　文章编号：１００５－４７７４（２０１４）１－００７０－０３　

Ｓｕｒｆａｃｅ　Ｈｏｌｅ　Ｓｐｉｌｌｗａｙ　Ｏｐｅｒａｔｉｏｎ　Ｂｅｈａｖｉｏｒ　Ａｎａｌｙｓｉｓ　

ａｎｄ　Ｍｏｎｉｔｏｒｉｎｇ　Ｅｖａｌｕａｔｉｏｎ　

ＹＡＮＧ　Ｄｅ．１ｉ　（Ｘｉｎｊｉａｎｇ　Ｉｌｌ　Ｒｉｖｅｒ　Ｂａｓｉｎ　Ｄｅｖｅｌｏｐｍｅｎｔ　ａｎｄ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ａｕｔｈｏｒｉｔｙ，Ｕｒｕｍｑｉ　８３００００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｓｕｒｆａｃｅ　ｈｏｌｅ　ｓｐｉｌｌｗａｙ　ｐｒｏｊｅｃｔ　ｏｆ　Ｑｉａｆｕｑｉｈａｉ　Ｗａｔｅｒ　Ｃｏｎｔｒｏｌ　ｗａｓ　ｐｒｏｖｉｄｅｄ　ｗｉｔｈ　ｄｅｓｉｇｎ　ｏｖｅｒｆｌｏｗ　ｃａｐａｃｉｔｙ　ａｎｄ　ｐｕｔ　ｉｎｔｏ　ｏｐｅｒａｔｉｏｎ　ｓｉｎｃｅ　２００５．Ｍｏｎｉｔｏｒｉｎｇ　ｓｅｃｔｉｏｎ　ｄａｔａ　ｓｈｏｗｓ　ｔｈａｔ　ｍｅａｓｕｒｅｄ　ｖａｌｕｅｓ　ｏｆ　ａｌｌ　ｍｏｎｉｔｏｒｉｎｇ　ｐｏｉｎｔｓ　ａｒｅ　ｗｉｔｈｉｎ　ｔｈｅ　ｎｏｒｍａｌ　ｒａｎｇｅ，ｗｈｉｃｈ　ａｒｅ　ｉｎ　ｌｉｎｅ　ｗｉｔｈ　ｎｏｒｍａｌ　ｖａｒｉａｔｉｏｎ　ｒｕｌｅｓ．Ｓｔｒａｉｎ　ｉｓ　ａｆｆｅｃｔｅｄ　ｂｙ　ａｍｂｉｅｎｔ　ｔｅｍｐｅｒａｔｕｒｅ，ｗｈｉｃｈ　ｂａｓｉｃａｌｌｙ　ｂｅｌｏｎｇｓ　ｔｏ　ｔｅｍｐｅｒａｔｕｒｅ　ｄｅ￣ｒｍａｔｉｏｎ　ｗｉｔｈ　ｓｍａｌｌ　ｌｏａｄ　ｄｅｆｏｒｍａｔｉｏｎ，ｓｔａｂｌｅ　ｅｎｇｉｎｅｅｒｉｎｇ　ｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｅｘｃｅｌｌｅｎｔ　ｏｐｅｒａｔｉｏｎ　ｓｔａｔｅ．　Ｋｅｙ　ｗｏｒｄｓ：Ｓｕｒｆａｃｅ　ｈｏｌｅ　ｓｐｉｌｌｗａｙ；ｍｏｎｉｔｏｒｉｎｇ　ｒｅｓｕｌｔｓ；ｅｖａｌｕａｔｉｏｎ　

１　引　言　

表孔溢洪洞工程为恰甫其海水利枢纽的泄洪建筑　

物之一，为明流泄洪，断面最大平均流速高达３０．８ｍ／ｓ，　

属高速水流运行状况。近八年初蓄期监测资料表明，　

表孔溢洪洞变形、外水压力、应力应变总体在设计允许　

或经验范围内，变化值符合一般规律，其泄流能力能够　

满足在运行期水库调洪运用要求，运行稳定。　

２工程概况　

恰甫其海水利枢纽工程为大（１）型Ｉ等工程，表孔　

溢洪洞为１级建筑物，抗震设计烈度为８度。表孔溢　

洪洞主要功能是泄洪和排漂，洞身段全长４９０．３５ｍ，洞　

型为城门洞形，顶拱圆心角１２０。为无压明流洞，全断面　

・７０・　采用钢筋混凝土衬砌，由进口控制段、斜井及反弧段、　

洞身段、出口明渠及消能段、进口闸房、液压启闭系统　

及弧型工作门、出口交通桥等部分组成。进口控制段　

为开敞式，堰型为ＷＥＳ曲线形实用堰，出口明渠采用　

窄缝式挑流鼻坎消能。　

３监测系统布设　

表孔溢洪洞主要监测项目包括应力、应变监测，渗　

流监测，水力学监测和脉动压力监测。　

ａ．应力、应变监测：在不同断面布置钢筋计９支，　

两向应变计９组，无应力计３支。以监测不同位置衬　

砌的应力应变。　

ｂ．渗流监测：在洞身０＋０４６．０５ｍ、

０＋２５０ｍ，洞出　杨德丽／表孔溢洪洞运行性态分析及监测评价　

口０＋４８０ｍ，出口明渠槽末段０＋６６１．５７９ｍ，共设置４　

个监测断面。在各断面底板埋设渗压计，监测断面的　

渗透压力。　

ｃ．水力学观测：底流速监测：在表孑Ｌ溢洪洞（出　

口）０＋４８５ｍ及（明渠渠槽末段）０＋６６１．５７９ｍ两个断　

面上，设置两个测点（在底板上预埋通用底座，监测时　安装底流速仪）。　

ｄ．脉动压力监测：在表孔溢洪洞（出口）０＋４８５ｍ　

及（明渠渠槽末段）０＋６６１．５７９ｍ断面上，设置６个测　

点（在底板及侧墙上预埋通用底座，监测时安装脉动压　

力传感器底座）。　监测断面及仪器布置如下图所示。　

￥５２　Ａ—Ａ　￥５３￥５４　Ｂ—Ｂ　Ｃ．Ｃ　Ｄ—Ｄ　图１表孔溢洪洞监测断面及仪器布置　

４运行期实测资料分析　４．１　Ａ—Ａ断面测值分析　Ａ＿Ａ断面共安装３支钢筋计（Ｒ３６、Ｒ３７、Ｒ３８）；３　

组应变计Ｙ２—２２、Ｙ２－２３、Ｙ２—２４；１支无应力计（Ｎ５）；１　

支渗压计（￥５２）。　ａ．钢筋应力分析：运行期Ｒ３６（底板上层）钢筋计在　

拉应力区变化，与环境温度呈负相关；ＰＯ７（底板下层）　

钢筋计呈受压状态，应力变化与温度呈正相关，变化平　

稳，最大值一８．９８ＭＰａ（２００８．４．２８），最小值一１９．２２ＭＰａ　（２０１１．１１．１）；Ｒ３８（侧墙内层）钢筋计整体处在拉、压交　

替状态，应力变化与温度呈负相关，最大值８．８５ＭＰａ　

（２００６．１．５），最小值一２８．６６ＭＰａ（２００８．８．４）。　

ｂ．｝昆凝土应变分析：由于Ｙ２－２２、Ｙ２—２３没有相应　

的无应力计组合，仅计算实测应变。Ｙ２－２４自埋设后　两方向（Ｙ２－２４　１径向、Ｙ２—２４－２轴向）均在压应变区变　

化，且轴向压应变大于径向压应变。表孔溢洪｝同Ａ—Ａ　断面６支应变计（径向、轴向）应变趋势稳定，与环境温　度呈正相关，且变化趋势一致。　

ｃ．无应力计分析：Ａ—Ａ断面埋设１支无应力计　

Ｎ５，采用相关点计算方法进行混凝土的应变计算。Ｎ５　

运行期变化平稳，最大值一１３９．８７　ｓ（２００８．８．４），最　

低值一３０５．３５　ｓ（２００６．１．３），Ｎ５无应力呈受压状态。　无应力计与应变计变化趋势基本一致，其应力与环境　

温度呈正相关。　

ｄ．渗压计分析：渗压计￥５２运行后，在水库未蓄　水前，其渗透压力变化不大；随着上游库水位升高，其　

渗透压力与库水位呈正相关，相关系数为Ｒ＝０．９８。　

￥５２运行期水位变化平稳，与库水位变化趋势一致，最大　

值９８０．３３ｍ（２００８．９．１８），最小值９６１．８４ｍ（２００８．４．２５）。　

４．２　Ｂ—Ｂ断面测值分析　

Ｂ．Ｂ断面共安装３支钢筋计Ｒ３９、Ｒ４０、Ｒ４１；３组　应变计Ｙ２—２５、Ｙ２—２６、Ｙ２—２７；１支无应力计（Ｎ６）；１支　

・７１・

　渗压计（￥５３）。　

ａ．钢筋应力分析：Ｒ３９（底板上层）、Ｒ４０（底板下　

层）、Ｒ４１（侧墙内层），ｔｌ４０（底板下层）钢筋计运行期　

变化趋势平稳，呈受拉状态。１ｔ４１运行期变化平稳，最　

大值为９６．４４ＭＰａ（２００６．１．６），最小值为１６．８９ＭＰａ　

（２００８．８．４）。ＩＩ４１钢筋应力呈受拉状态，应力与温度　

基本呈负相关。　

ｂ．混凝土应变分析：Ｙ２—２７两方向（Ｙ２—２７—１径向、　

Ｙ２—２７—２轴向）均在拉应变区变化，轴向拉应变大于径　

向拉应变，整体变化趋势与环境温度基本呈负相关。　

ｃ．无应力计分析：Ｎ６运行期变化平稳，最低值　３８２．７９　￡（２００６．２．２８），最大值一１５７．７９ｔｚｓ　

（２０１１．８．２７），Ｎ６呈受压状态。无应力计变化趋势与　

应变计变化趋势一致，与环境温度呈正相关。　

ｄ．渗压计分析：渗压计￥５３在２００５年蓄水时，渗　

压水位为９３８．６９ｍ。运行期变化平稳，与库水位变化　

趋势基本一致。最大值９４６．７９ｍ（２００７．１．１３），最小值　

９３７．９２ｍ（２０１１．５．３）。　

４．３　Ｃ—Ｃ断面测值分析　

Ｃ—Ｃ断面共安装埋设了３支钢筋计ｔｌ４２、Ｒ４３、　

１ｔ４４；３组应变计Ｙ２—２８、Ｙ２—２９、Ｙ２—３０；１支无应力计　

（Ｎ７）；１支渗压计（￥５４）。　

ａ．钢筋应力分析：钢筋计１ｔ４２（底板上层）、Ｒ４３　

（底板下层）、Ｒ４４（侧墙内层）运行期底层与侧墙钢筋　

应力整体变化趋势在拉应力区变化，受力趋势相同，均　

呈受拉状态，与环境温度呈负相关。１１４３、１１４４运行期　

变化平稳，１ｔ４３最大值为６３．４１ＭＰａ（２００７．３．２８），最小　

值２５．２１ＭＰａ（２００６．８．１９），Ｒ４４最大值为５４．２２ＭＰａ　

（２００６．１．４），最小值１０．０ＭＰａ（２００８．８．４）。　

ｂ．混凝土应变分析：由于Ｙ２－２８、Ｙ２－２９无相应的　无应力计组合，仅计算实测应变。Ｙ２．２８、Ｙ２—２９均径　

向与温度呈正相关，轴向与温度负相关。Ｙ２．３０（Ｙ２—　

３０—１、Ｙ２—３０—２）（侧墙）应变计组：Ｙ２—３０－１（径向）变化　

趋势在压应力区变化，与环境温度正相关；Ｙ２　３０－２（轴　

向）变化趋势在拉应力区变化，与环境温度呈负相关。　

ｃ．无应力计分析：Ｃ—Ｃ断面埋设一支无应力计　

Ｎ７，与应变计Ｙ２—３０相关点进行计算。运行期变化平　

・７２・　稳，最大值一２０８．２９ｔｚｅ（２００８．８．１１），最小值－４１２．４１　ｐ，ｅ　

（２００６．２．１６），Ｎ７无应力计呈受压状态，趋势与应变计　

Ｙ２—３０变化趋势基本一致，其应力与环境温度呈正　

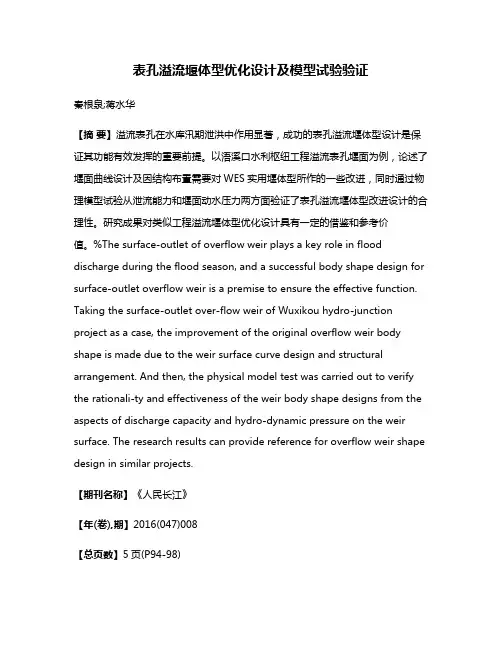

表孔溢流堰体型优化设计及模型试验验证

秦根泉;蒋水华

【摘要】溢流表孔在水库汛期泄洪中作用显著，成功的表孔溢流堰体型设计是保证其功能有效发挥的重要前提。以浯溪口水利枢纽工程溢流表孔堰面为例，论述了堰面曲线设计及因结构布置需要对WES实用堰体型所作的一些改进，同时通过物理模型试验从泄流能力和堰面动水压力两方面验证了表孔溢流堰体型改进设计的合理性。研究成果对类似工程溢流堰体型优化设计具有一定的借鉴和参考价值。%The surface-outlet of overflow weir plays a key role in flood

discharge during the flood season, and a successful body shape design for

surface-outlet overflow weir is a premise to ensure the effective function.

Taking the surface-outlet over-flow weir of Wuxikou hydro-junction

project as a case, the improvement of the original overflow weir body

shape is made due to the weir surface curve design and structural

arrangement. And then, the physical model test was carried out to verify

the rationali-ty and effectiveness of the weir body shape designs from the

aspects of discharge capacity and hydro-dynamic pressure on the weir

表孔溢流堰体型优化设计及模型试验验证 2

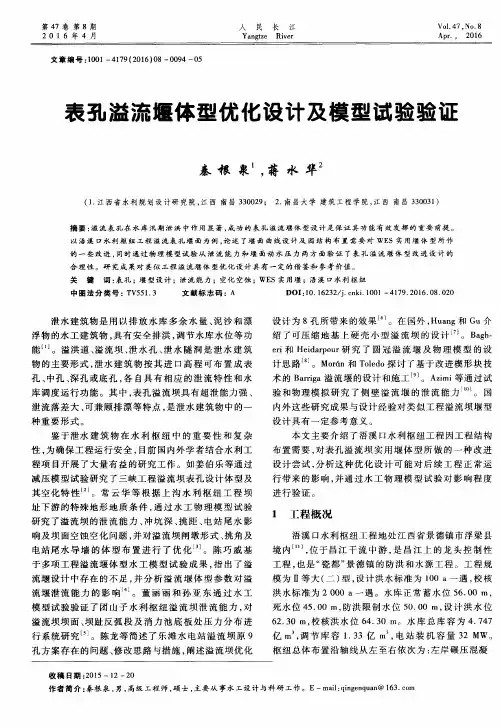

第４７卷第８期　２　０　１　６年４月　人　民　长　江　Ｙａｎｇｔｚｅ　Ｒｉｖｅｒ　Ｖｏ１．４７．ＮＯ．８　Ａｐｒ．，２０１６　

文章编号：１００１—４１７９（２０１６）０８—００９４一Ｏ５　

表孔溢流堰体型优化设计及模型试验验证　

秦根泉　，蒋水华　

（１．江西省水利规划设计研究院，江西南昌３３００２９；　２．南昌大学建筑工程学院，江西南昌３３００３１）　

摘要：溢流表孔在水库汛期泄洪中作用显著，成功的表孔溢流堰体型设计是保证其功能有效发挥的重要前提。　以浯溪口水利枢纽工程溢流表孔堰面为例，论述了堰面曲线设计及因结构布置需要对ＷＥＳ实用堰体型所作　的一些改进，同时通过物理模型试验从泄流能力和堰面动水压力两方面验证了表孔溢流堰体型改进设计的　合理性。研究成果对类似工程溢流堰体型优化设计具有一定的借鉴和参考价值。　关键词：表孔；堰型设计；泄流能力；空化空蚀；ＷＥＳ实用堰；浯溪口水利枢纽　中图法分类号：ＴＶ５５１．３　文献标志码：Ａ　ＤＯＩ：１０．１６２３２／ｊ．ｃｎｋｉ．１００１—４１７９．２０１６．０８．０２０　

泄水建筑物是用以排放水库多余水量、泥沙和漂　

浮物的水工建筑物，具有安全排洪，调节水库水位等功　能…。溢洪道、溢流坝、泄水孑Ｌ、泄水隧洞是泄水建筑　

物的主要形式，泄水建筑物按其进口高程可布置成表　孔、中孔、深孑Ｌ或底孑Ｌ，各自具有相应的泄流特性和水　

库调度运行功能。其中，表孔溢流坝具有超泄能力强、　

泄流落差大、可兼顾排漂等特点，是泄水建筑物中的一　种重要形式。　

鉴于泄水建筑物在水利枢纽中的重要性和复杂　

性，为确保工程运行安全，目前国内外学者结合水利工　程项目开展了大量有益的研究工作。如姜伯乐等通过　

减压模型试验研究了三峡工程溢流坝表孔设计体型及　其空化特性　。常云华等根据上沟水利枢纽工程坝　

址下游的特殊地形地质条件，通过水工物理模型试验　研究了溢流坝的泄流能力、冲坑深、挑距、电站尾水影　

响及坝面空蚀空化问题，并对溢流坝闸墩形式、挑角及　电站尾水导墙的体型布置进行了优化　。陈巧威基　于多项工程溢流堰体型水工模型试验成果，指出了溢　

某工程溢流表孔水力特性模型试验

成斌

【摘要】为了验证新疆某工程溢流表孔设计的合理性,通过水工模型试验对溢流表孔的堰面曲线、斜坡、反弧段的设计体型进行验证.结果:溢流表孔的泄流能力略小于设计泄流能力,沿线均为正压,仅在出口处出现负压,但负压值较小,不会出现空蚀破坏;挑流消能效果较好,冲涮坑离挑流鼻坎较远不会危及鼻坎的安全;成果已被设计采用.

【期刊名称】《广西水利水电》

【年(卷),期】2016(000)006

【总页数】3页(P23-25)

【关键词】水工模型;试验;溢流表孔;水力特性

【作者】成斌

【作者单位】新疆水利水电勘测设计研究院,乌鲁木齐 830000

【正文语种】中文

【中图分类】TV131.61

某工程位于新疆某地区，具有调水、灌溉、发电等综合效益。该主要由挡水大坝、发电引水洞和电站厂房等组成。挡水大坝为混合坝，溢流表孔、导流兼泄洪底孔布置在混凝土重力坝段，引水发电系统和电站厂房布置在河道的左岸。

该水库总库容0.32亿m3，正常蓄水位1 282.0 m，死水位1 276.0 m，调节库容0.10亿m3，最大坝高73.2 m，电站装机容量50 MW；根椐《水利水电工程等级划分及洪水标准》SL252—2000规定，各建筑物级别为：大坝、泄水建筑物、灌溉放水和发电引水进水口为2级建筑物；灌溉放水管、发电引水洞和电站厂房为3级建筑物；临时建筑物为4级。

溢流表孔布置在主河床段，设计洪水下泄流量472.52 m3/s，校核洪水下泄流量538.28 m3/s，溢流表孔设2孔，布置在两个坝段内，单孔净宽8 m，边墩厚2

m，溢流前缘净宽为22.50 m，堰顶高程1 276.0 m，采用弧形工作门挡水，孔口尺寸（宽×高）为8.0 m×7.0 m，工作门前设1道事故检修门。溢流堰面曲线y=0.109x1.85与下游坝坡1：0.75相切，溢流堰顶点上游用三圆弧与上游坡相接，下游采用挑流消能方式，反狐半径25.0 m，溢流面挑坎顶高程为1 241.292 m，高于下游最高洪水位1 239.0 m，挑射角24.73°。

引水发电洞施工质量通病防治及效果监测分析

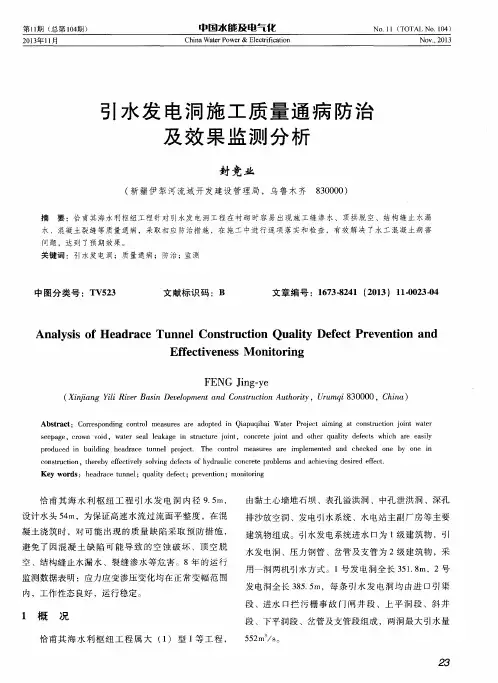

第ｌ１期（总第１０４期）　中国水能及电气化　Ｎｏ．１１（Ｔ０ＴＡＬＮｏ．１０４）　２０ｌ３年１　１月　Ｃｈｉｎａ　Ｗａｔｅｒ　Ｐｏｗｅｒ＆Ｅｌｅｃｔｒｉｔｉｃａｔｉｏｎ　
