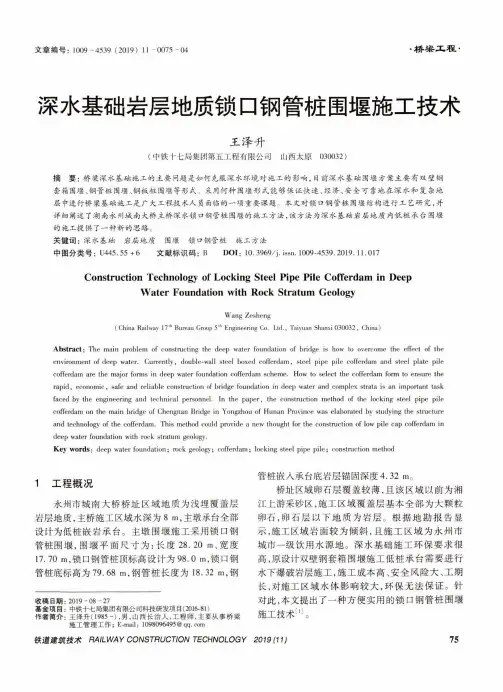

文章编号：1009-4539(2019)11-0075-04•桥梁工程•深水基础岩层地质锁口钢管桩围堰施工技术王泽升(中铁十七局集团第五工程有限公司山西太原030032)摘要：桥梁深水基础施工的主要问题是如何克服深水环境对施工的影响，目前深水基础围堰方案主要有双壁钢套箱围堰、钢管桩围堰、钢板桩围堰等形式。
釆用何种围堰形式能够保证快速、经济、安全可靠地在深水和复杂地层中进行桥梁基础施工是广大工程技术人员面临的一项重要课题.本文对锁口钢管桩围堰结构进行工艺研究，并详细阐述了湖南永州城南大桥主桥深水锁口钢管桩围堰的施工方法，该方法为深水基础岩层地质内低桩承台围堰的施工提供了一种新的思路。
关键词：深水基础岩层地质围堰锁口钢管桩施工方法中图分类号：U445.55+6文献标识码：B DOI：10.3969/j.issn.1009-4539.2019.11.017Construction Technology of Locking Steel Pipe Pile Cofferdam in DeepWater Foundation with Rock Stratum GeologyWang Zesheng(China Railway17,h Bureau Group 51,1Engineering Co.Ltd.,Taiyuan Shanxi030032,China)Abstract:The main problem of constructing the deep water foundation of bridge is how to overcome the effect of the environment of deep water.Currently,double-wall steel boxed cofferdam,steel pipe pile cofferdam and steel plate pile cofferdam are the major forms in deep water foundation cofferdam scheme.How to select the cofferdam form to ensure the rapid,economic,safe and reliable construction of bridge foundation in deep water and complex strata is an important task faced by the engineering and technical personnel.In the paper,the construction method of the locking steel pipe pile cofferdam on the main bridge of Chengnan Bridge in Yongzhou of Hunan Province was elaborated by studying the structure and technology of the cofferdam.This method could provide a new thought for the construction of low pile cap cofferdam in deep water foundation with rock stratum geology.Key words:deep water foundation；rock geology;cofferdam；locking steel pipe pile；construction method1工程概况永州市城南大桥桥址区域地质为浅埋覆盖层岩层地质,主桥施工区域水深为8m,主墩承台全部设计为低桩嵌岩承台。
深水基础锁口钢管桩围堰施工工法
锁口钢管桩围堰深水基础施工工法xxxx有限公司锁口钢管桩围堰深水基础施工工法1、前言随着桥梁建设向大跨度方向的发展，大型水中承台围堰的施工方法较为繁多，工艺较为成熟。
针对不同工程的结构特点选择适宜的围堰结构进行水中大型承台施工，锁口钢管桩围堰与双壁钢围堰和钢板桩围堰比较，即具有围水、挡护特性，又利用了钢管圆形截面的受力特点，简化了结构，同时造价低、安装速度快。
对桥梁施工的安全、工期、经济和社会效益有重要影响。
锁口钢管桩围堰施工工法是采用锁口钢管桩作围堰围水闭水进行桥梁水中大型承台施工的成套技术，包括相关的设计计算、加工制作、插拔施工、止水封底等系统施工技术。
xxxx工程局有限公司结合所承建的临海高等级公路灌河斜拉桥工程项目，根据施工现场水文、地质、气候及周边环境，通过技术攻关确定辅助跨5#、6#墩水中承台采用锁口钢管桩围堰施工，解决了水中大型承台施工的技术难题并形成工法。
实践证明，工法具有很好的实用性、先进性、科学性。
2、工法特点2.1加工制作简单、快速。
钢管采用厂制成品钢管，能快速购置；钢管和锁扣之间的焊接工艺要求不高，工作量少，工地现场或一般钢结构厂家均可加工。
2.2施工工期短。
采用振动锤逐根插入锁口钢管桩，施工工序简洁，精度要求不高，人工作业量小，施工速度大大提高。
2.3整体刚度大。
锁口钢管桩本身刚度较大且深嵌入承台底以下地层、变形少，桩间通过锁口连接在一起整体稳定性非常好；围堰内无须复杂的内支撑体系，为承台施工提供了作业空间和可靠的安全保障。
2.4材料回收利用率高。
锁口钢管桩可全部拔除，整个围堰结构的钢材回收率达90%以上，可用于其他承台基础围堰施工或上部结构施工的支撑管柱，材料周转利用率高，经济效益明显。
3、使用范围锁口钢管桩围堰适用于陆地(土质类地质层)大型承台深基坑支护及水深20m以内、河床为砂类土、粘性土和风化岩等种复杂地质、地层条件下的大型承台施工。
4、工艺原理锁口钢管桩围堰的主要结构是支护钢管桩、锁口、水平支撑和封底混凝土。
深水基础锁扣钢管桩围堰施工工艺

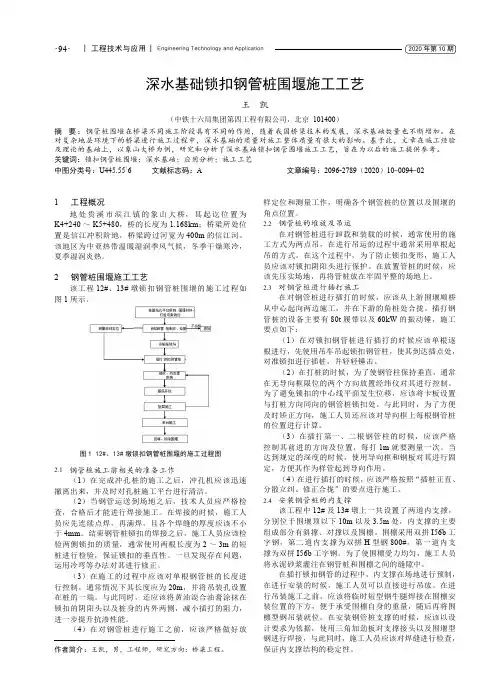

| 工程技术与应用 | Engineering Technology and Application ·94·2020年第10期深水基础锁扣钢管桩围堰施工工艺王 凯（中铁十六局集团第四工程有限公司，北京 101400）摘 要：钢管桩围堰在桥梁不同施工阶段具有不同的作用，随着我国桥梁技术的发展，深水基础数量也不断增加。
在对复杂地层环境下的桥梁进行施工过程中，深水基础的质量对施工整体质量有很大的影响。
基于此，文章在施工经验及理论的基础上，以象山大桥为例，研究和分析了深水基础锁扣钢管围堰施工工艺，旨在为以后的施工提供参考。
关键词：锁扣钢管桩围堰；深水基础；应用分析；施工工艺中图分类号：U445.55+6 文献标志码：A文章编号：2096-2789（2020）10-0094-02 作者简介： 王凯，男，工程师，研究方向：桥梁工程。
1 工程概况地处贵溪市滨江镇的象山大桥，其起讫位置为K4+240～K5+480，桥的长度为1.168km ；桥梁所处位置是信江冲积阶地，桥梁跨过河宽为400m 的信江河。
该地区为中亚热带温暖湿润季风气候，冬季干燥寒冷，夏季湿润炎热。
2 钢管桩围堰施工工艺该工程12#、13#墩锁扣钢管桩围堰的施工过程如图1所示。
样定位和测量工作，明确各个钢管桩的位置以及围堰的角点位置。
2.2 钢管桩的堆放及吊运在对钢管桩进行卸载和装载的时候，通常使用的施工方式为两点吊，在进行吊运的过程中通常采用单根起吊的方式。
在这个过程中，为了防止锁扣变形，施工人员应该对锁扣阴阳头进行保护。
在放置管桩的时候，应该先压实场地，再将管桩放在牢固平整的场地上。
2.3 对钢管桩进行插打施工在对钢管桩进行插打的时候，应该从上游围堰顺桥从中心起向两边施工，并在下游的角桩处合拢。
插打钢管桩的设备主要有80t 履带以及60kW 的振动锤，施工要点如下：（1）在对锁扣钢管桩进行插打的时候应该单根逐根进行，先使用吊车吊起锁扣钢管柱，使其到达插点处，对准锁扣进行插桩，并轻轻锤击。

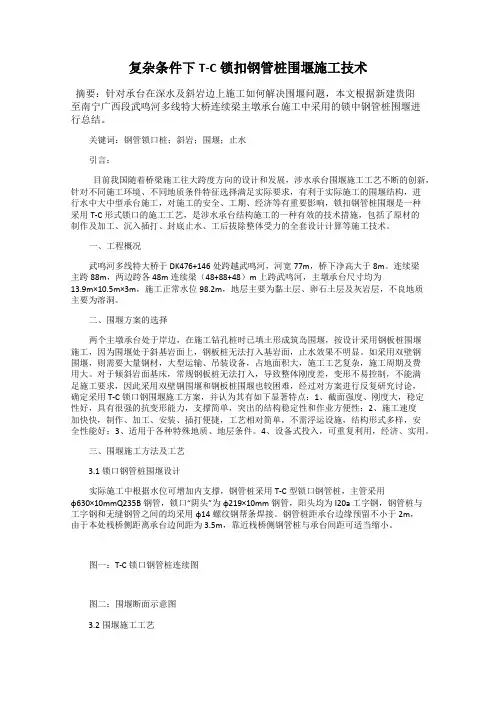

复杂条件下T-C锁扣钢管桩围堰施工技术
复杂条件下T-C锁扣钢管桩围堰施工技术摘要：针对承台在深水及斜岩边上施工如何解决围堰问题，本文根据新建贵阳至南宁广西段武鸣河多线特大桥连续梁主墩承台施工中采用的锁中钢管桩围堰进行总结。
关键词：钢管锁口桩；斜岩；围堰；止水引言：目前我国随着桥梁施工往大跨度方向的设计和发展，涉水承台围堰施工工艺不断的创新，针对不同施工环境、不同地质条件特征选择满足实际要求，有利于实际施工的围堰结构，进行水中大中型承台施工，对施工的安全、工期、经济等有重要影响，锁扣钢管桩围堰是一种采用T-C形式锁口的施工工艺，是涉水承台结构施工的一种有效的技术措施，包括了原材的制作及加工、沉入插打、封底止水、工后拔除整体受力的全套设计计算等施工技术。
一、工程概况武鸣河多线特大桥于DK476+146处跨越武鸣河，河宽77m，桥下净高大于8m。
连续梁主跨88m，两边跨各48m连续梁（48+88+48）m上跨武鸣河，主墩承台尺寸均为13.9m×10.5m×3m，施工正常水位98.2m，地层主要为黏土层、卵石土层及灰岩层，不良地质主要为溶洞。
二、围堰方案的选择两个主墩承台处于岸边，在施工钻孔桩时已填土形成筑岛围堰，按设计采用钢板桩围堰施工，因为围堰处于斜基岩面上，钢板桩无法打入基岩面，止水效果不明显。
如采用双壁钢围堰，则需要大量钢材，大型运输、吊装设备，占地面积大，施工工艺复杂，施工周期及费用大。
对于倾斜岩面基床，常规钢板桩无法打入，导致整体刚度差，变形不易控制，不能满足施工要求，因此采用双壁钢围堰和钢板桩围堰也较困难，经过对方案进行反复研究讨论，确定采用T-C锁口钢围堰施工方案，并认为其有如下显著特点：1、截面强度、刚度大，稳定性好，具有很强的抗变形能力，支撑简单，突出的结构稳定性和作业方便性；2、施工速度加快快，制作、加工、安装、插打便捷，工艺相对简单，不需浮运设施，结构形式多样，安全性能好；3、适用于各种特殊地质、地层条件。
锁扣钢管桩围堰施工工法
锁扣钢管桩围堰施工工法锁扣钢管桩围堰施工工法一、前言锁扣钢管桩围堰施工工法是一种常见的围堰施工方法，可以在各种地质和环境条件下进行。
本文将介绍锁扣钢管桩围堰施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。
二、工法特点1.工艺简单：锁扣钢管桩围堰施工工法采用机械化施工方式，工艺简单、效率高。
2.施工速度快：该工法适用于大面积围堰施工，在短时间内完成工程。
3.施工质量高：锁扣钢管桩围堰经过结构计算设计，质量可靠，具有较高的稳定性和承载力。
4.可重复使用：钢管桩可多次拆卸和重复使用，节约材料成本。
三、适应范围锁扣钢管桩围堰施工工法适用于各种条件下的围堰施工，包括河道整治、水库建设、港口码头和桥梁修建等工程。
四、工艺原理锁扣钢管桩围堰施工工法通过将钢管桩嵌入地下，形成连续的桩体，围堰施工时将挖土、取水和盖土等工艺组合起来，以实现地下水的控制和工程施工的顺利进行。
五、施工工艺1.勘察设计：根据施工现场的地质和环境条件，确定桩体的深度和间距。
2.地下桩体施工：采用挖孔方式将钢管桩嵌入地下，确保桩体的牢固和稳定。
3.地下水控制：钢管桩围堰施工过程中，通过控制地下水位，防止挖土过程中产生涌水和泥水流失，保证工程施工的顺利进行。
4.挖土和盖土：挖土时需注意平衡开挖，及时处理土方，保持工程施工的顺利进行。
六、劳动组织锁扣钢管桩围堰施工工法需要合理组织劳动力，包括技术人员、机械操作人员、监测人员等，确保施工过程的顺利进行。
七、机具设备该工法所需的机具设备主要包括挖掘机、起重机、水泥搅拌站等设备，以及用于安装和拆卸钢管桩的专用工具。
这些机具设备具有高效、稳定和安全的特点。
八、质量控制为确保施工质量达到设计要求，锁扣钢管桩围堰施工工法应进行质量控制，包括钢管桩的质量检测、施工工艺的控制和施工现场的监测等。
九、安全措施在施工过程中，应注意对施工人员的安全保护，采取必要的安全措施，包括现场警示标识、安全防护措施等，以确保施工过程的安全。

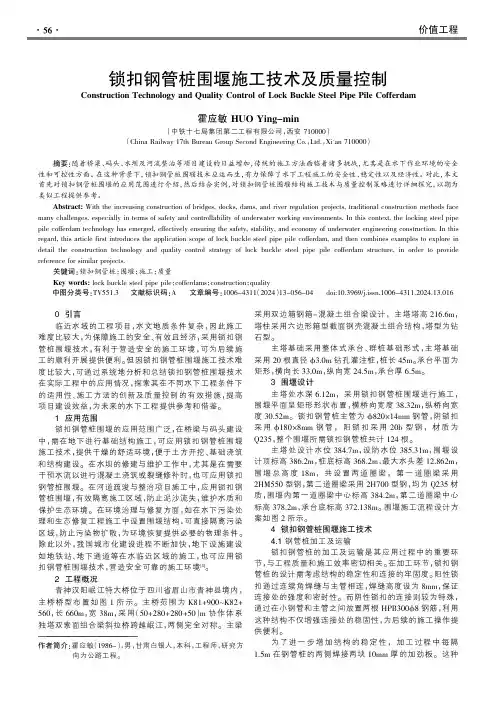

锁扣钢管桩围堰施工技术及质量控制
