作者：微叶科技时间：2015-09-08 17:50 国内外有很多专家学者对IGBT器件的损耗模型进行了较深入的研究，还将损耗模型主要分为两大类：基于物理结构的IGBT损耗模型和基于数学结构的IGBT损耗模型。
基于物理结构的损耗模型通过分析IGBT/DIODE的物理结构和内部载流子的工作情况，采用电容、电阻、电感、电流源、电压源等一些相对简单的元件模拟出IGBT的特性，利用仿真软件仿真IGBT在各种工作情况下的电压、电流波形。
从而计算得到IGBT的损耗。
基于数学方法的IGBT损耗模型与器件的具体类型
无关，它是基于大量数据的测量，试图寻找出功耗与各个因素的数量关系。
然而，在工程实践中工程师一般不会消耗大量的时
间来进行计算，所以本文就是在介绍基本原理的基础上，参考相应的资料结合实践给出合适的计算方法。
IGBT 典型的电压/电流曲线（VCE/ICE）如图1所示。
这个曲线可以用门限电压加电阻电压叠加的方法来进行线性化，即
（1）
式中，ICN和VCEN为额定电流下的额定电压（由制造商提供，不同的IGBT模块略有不同）。
二极管的正向导通电压满足指数规律，但在工作范围内，也可以近似为一线性方程：
（2）
式中，VFN为额定电流下的二极管电压降；为VFO 为门槛电压，典型值为0.7V。
图1 IGBT模块IGBT典型的电压/电流曲线（VCE/ICE）1. 损耗计算
由于二极管的计算方法与IGBT基本相同，所以下文主要分析的是IGBT部分。
假设电源的开关波形如图2所
示。
图2 电源开关波形
（1）功率损耗
计算IGBT的功率损耗，首先来计算1个脉冲中的损耗，单个脉冲中包括导通损耗和开关损耗，如图3所示。
图3 单个脉冲IGBT的功率损耗
1）使用VCE(sat），VSIC特性曲线计算导通损耗，一般采用TJ=25℃时的特性曲线。
（3）
2）开关损耗
开关损耗可用实际电压电流波形在开通和关断时间内的积分来求得。
（4）
式中，n为分割数，如图4所示，将ta至tb之间的区间n等分，计算每个区间的平均功耗，Eoff采用同样的计算方法。
图4 开关损耗积分时间区域ta~tb
由公式（3）和公式（4）可以得到一个脉冲中的损耗为
E1=Esat+Eon+Eoff （5）
2. 平均功率的计算
1个脉冲内平均功耗为
（6）
用矩形波形近似得到图5所示的电源驱动波形。
图5 矩形波形示意图
计算tw2期间内的平均功耗，如图6所示，即
（7）
式中，N为tw2期间内的脉冲个数。
图6 矩形平均功耗波示意图
计算电源整体的平均功耗，如图6所示，即
（8）
了解IGBT功率损耗的计算，对测量电源的稳定型、预测使用寿命有重要的作用，由于IGBT的型号各异，工程人员在使用IGBT时，一定要参考其使用手册中关于功率损耗的部分，在充分了解器件特性的前提下，结合设计对象，对产品的损耗进行计算。
上一篇：全球十大IGBT-IPM模块生产厂家排行下一篇：影响IGBT使用时的几大因素。
IGBT耗散功率计算
IGBT耗散功率计算IGBT (Insulated Gate Bipolar Transistor) 是一种常用的功率开关器件，它在大功率应用中具有较低的开关损耗和较高的效率。
在使用IGBT 进行功率开关控制时，需要计算和考虑其耗散功率。
IGBT的耗散功率包括开关损耗和导通损耗两部分。
开关损耗是指在IGBT的开关过程中由于开关速度较快而产生的能量转损。
导通损耗是指当IGBT导通时因芯片内部电阻和开关电压而产生的功率损耗。
首先，我们来计算开关损耗。
开关损耗通常由开关频率、电流和电压决定。
开关损耗可以分为开关开启损耗和开关关闭损耗两个部分。
当IGBT 开启时，电流会从0到其极大值快速增加，此过程中会有一个过渡阶段，电压降过渡为低电压，并且会有一个反向电流。
开关关闭时，电流会从其极大值快速减小为零，此过程中同样会有过渡阶段。
开关开启损耗可以通过以下公式计算：P_on = V_on * I_Cin * f_s其中P_on 是开关开启损耗；V_on 是开启过程中的电压降；I_Cin 是开启过程中的输入电流；f_s是开关频率。
开关关闭损耗可以通过以下公式计算：P_off = V_off * I_CEoff * f_s其中P_off 是开关关闭损耗；V_off 是关闭过程中的电压降；I_CEoff 是关闭过程中的输出电流。
接下来，我们计算导通损耗。
导通损耗可以通过以下公式计算：P_cond = V_CEon * I_Cavg其中P_cond 是导通损耗；V_CEon 是导通过程中的电压降；I_Cavg 是导通过程中的平均电流。
综上所述，IGBT的总耗散功率可以通过以下公式计算：P_total = P_on + P_off + P_cond这些公式可以帮助我们计算IGBT的耗散功率。
在实际应用中，还需要考虑散热器的散热能力，以确保IGBT的工作温度在可接受范围内。
为了实现更加精确的功率计算，需要准确测量和获得所需的电流和电压参数。
IGBT损耗计算
IGBT损耗计算单元内部损耗主要由单元内部的IGBT、整流桥、均压电阻、电解电容等产生，算出这些器件的损耗值便能算出单元的效率。
一、IGBT损耗计算IGBT的损耗主要分为IGBT的通态损耗和开关损耗以及IGBT中续流二极管的通态损耗和开关损耗，（1）IGBT的通态损耗估算IGBT的通态损耗主要由IGBT在导通时的饱和电压Vce和IGBT的结热阻产生，IGBT通态损耗的计算公式为：2 21 Ip Ip Ip Ip Pt _ igbt = —（Vce ——+ Rthjc -------- ）+ m * cos © （Vce ——+ Rthjc---------------------------------------------------- ）2 兀 4 8 3兀式中：Pt-igbt----IGBT的通态损耗功率（W）Vce——IGBT通态正向管压降（V）Rthjc----IGBT 结热阻（K/W）lp----IGBT通态时的电流（A）m----正弦调制PWM输出占空比cos© ----PWM输出功率因数（2）IGBT开关损耗计算IGBT的开关损耗主要是由于IGBT开通和关断过程中电流Ic与电压Vce 有重叠，进而产生开通能耗Eon和关断能耗Eoff, IGBT的开关能耗大小与IGBT 开通和关断时的电流Ic、电压Vce和芯片的结温有关，IGBT开关能好的计算公式为：1Pk -igbt * f * （E o n Eoff）兀式中：Pk-igbt----IGBT开关热损耗值（W）f----IGBT 开关频率（Hz）Eon----IGBT单次接通脉冲的能量损耗（W）Eoff----IGBT单次关断脉冲的能量损耗（W）（3）续流二极管通态损耗计算续流二极管在导通状态下存在正向导通压降Vf，其大小由通过的电流和芯片的结温有关。
由于Vf和结热阻的存在，当有电流通过时会生成二极管在通态状态下的损耗。
变频器中的IGBT模块损耗计算及散热系统设计
变频器中的IGBT模块损耗计算及散热系统设计一、本文概述随着电力电子技术的快速发展，变频器作为电能转换与控制的核心设备，在工业自动化、新能源发电、电动汽车等领域得到了广泛应用。
绝缘栅双极晶体管（IGBT）作为变频器的关键功率器件，其性能直接影响到变频器的效率和可靠性。
IGBT模块的损耗计算和散热系统设计是变频器设计中的重要环节，对于提高变频器性能、降低运行成本、延长设备寿命具有重要意义。
本文旨在探讨变频器中IGBT模块的损耗计算方法和散热系统设计原则。
我们将分析IGBT模块的工作原理和损耗产生机制，包括通态损耗、开关损耗等。
在此基础上，我们将介绍损耗计算的数学模型和计算方法，以及如何通过实验手段验证计算结果的准确性。
我们将重点讨论散热系统的设计原则和优化方法，包括散热器结构设计、散热风扇的选择与控制、散热系统的热仿真分析等。
本文将总结一些实际应用中的经验教训，提出针对IGBT模块损耗计算和散热系统设计的优化建议，为变频器设计工程师提供有益的参考。
通过本文的研究，我们期望能够为变频器设计中的IGBT模块损耗计算和散热系统设计提供理论支持和实践指导，推动变频器技术的持续发展和应用创新。
二、IGBT模块损耗计算绝缘栅双极晶体管（IGBT）是变频器中的关键元件，其性能直接影响变频器的效率和可靠性。
IGBT模块的损耗计算是散热系统设计的基础，对于确保变频器的稳定运行具有重要意义。
IGBT模块的损耗主要包括通态损耗和开关损耗两部分。
通态损耗是指IGBT在导通状态下，由于电流通过而产生的热量损耗。
开关损耗则发生在IGBT的开通和关断过程中，由于电压和电流的乘积在时间上的积分不为零，导致能量损失。
通态损耗的计算公式为：Pcond = Icoll * Vce(sat)，其中Icoll 为集电极电流，Vce(sat)为饱和压降。
饱和压降是IGBT导通时电压降的一个重要参数，它与集电极电流、结温和门极电流等因素有关。

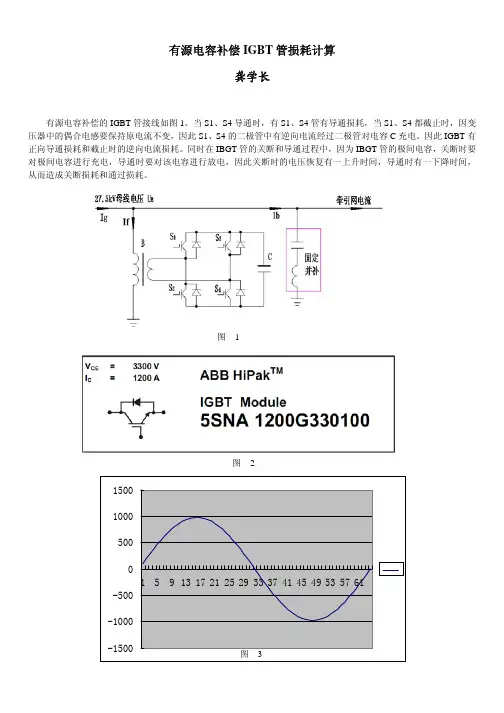

有源电容动态补偿IGBT管的损耗计算
623.7621
合计 合计
3 3 2.9 2.9 2.8 2.7 2.6 2.5 2.5 2.4 2.25 2.2 2 1.9 1.75 1.6 1.4 1 1
2272.651 2178.396 2009.598 1908.571 1740.775 1576.22 1415.593 1259.552 1154.922 1005.61 843.8171 726.3346 568.9581 452.4292 334.58 230.0735 134.4796 48.08637 5.25E-05
Pg=（Eon+Eoff）×1330/1800×f 式中：Eon—开通损耗，Eoff—关断损耗，f—开通和关断的频率。 设有源补偿的开通和关断的频率平均为 4kHZ，同样图 6 中 125℃数据计算 Pg 为： Pg=（1730+1900）/1000×1330/1800×4000
=10729J=10729W 总损耗 P 为： P=6250+10729=16979W 为功放输出 840kVA 的 2.02%。 每个 IGBT 管的平均散热功率 PS 为：
igbt损耗计算
开关损耗
导通损耗：
Pc=I
DSU
ONδ：
导通工作电流*压降*占空比=20*1.8*0.85=31
300A*1.7V*.85=450
Ps=24*20*(500+600)ns*8k/2=2.12
300V*300A*(550+300)*8k/2=330
总的igbt+二极管损耗40w,800W
设环境温度35
则结温=35*0.8+8*3.4+35=85度。
在允许温度内
0.11*800+35+150*0.18=150度，对于cm600dy-12NF 已达到允许结温，必须散热。
散热计算：
1.电器热量(H)=热功率(P)*秒(t)/4.2单位焦耳
空气冷却器最高传热系数600kcal/m2/h/摄氏度,考虑实际情况取200，设热传递总温差为5度，则散热器鳍片面积
空气流量小时对于此类应用有一个风扇就行了
经验估算：
每瓦功率需要散热面积大约6平方厘米。
小于计算值每瓦功率需要风量0.54CFM（立方英尺/分）（0.986m^3/小时）40*0398近似等于计算值。
1/ 2
对于1000waigbt全桥需要散热面积为6000平方厘米
风量1000立方米/小时。
计算风扇尺寸转速：
风量60/转速（2000/min）则每转风量=0.085m^3,风速设定为3m/s则风扇面积=0.03m^2,边长选择20cm
转速2000，面积20*20cm^2,出口风速大于3m。
2/ 2。
IGBT的驱动特性及功率损耗计算
IGBT的驱动特性及功率损耗计算IGBT（Insulated Gate Bipolar Transistor）是一种常用的功率开关器件，广泛应用于电力电子领域。
IGBT的驱动特性和功率损耗计算是研究和设计IGBT电路时重要的考虑因素。
以下是对IGBT驱动特性和功率损耗计算的详细介绍。
一、IGBT的驱动特性1.输入阻抗：IGBT的输入阻抗较高，通常在几百欧姆到几兆欧姆之间，可以接受微弱的输入信号。
2.输入电容：IGBT的输入电容通常较大，约为几十皮法（pF），需要充放电过程来实现开关控制。
3.驱动电压：IGBT的驱动电压通常在12V至15V左右，在工作过程中，需要适当控制驱动电压的大小和时间，以保证其正常工作。
4.驱动电流：IGBT的驱动电流是驱动IGBT的关键参数，通常需要较大的驱动电流来保证IGBT的稳定工作。
5.驱动方式：常见的IGBT驱动方式有电流驱动和电压驱动两种。
电流驱动方式可以提供更好的保护性能和更高的驱动能力。
6.驱动信号：IGBT的驱动信号通常为脉宽调制（PWM）信号，通过控制脉宽来调节流过IGBT的电流，从而实现对电路的开关控制。
7.驱动时间：IGBT的驱动时间是指IGBT从关断到导通或从导通到关断的时间，通常需要较短的驱动时间来保证IGBT的快速开关。
IGBT在工作过程中会产生一定的功率损耗，包括导通损耗、关断损耗和开关损耗。
功率损耗的计算对于设计IGBT电路和散热系统非常重要。
1.导通损耗：IGBT在导通状态下会有一定的导通电压降和导通电流，导致功率损耗。
导通损耗可以通过以下公式计算：Pcon = Vce × Ic其中，Pcon为导通损耗，Vce为导通电压降，Ic为导通电流。
2.关断损耗：IGBT在关断过程中会有一定的关断电流和关断电压降，导致功率损耗。
关断损耗可以通过以下公式计算：Pdis = Vce × Ic × td其中，Pdis为关断损耗，Vce为关断电压降，Ic为关断电流，td为关断时间。
IGBT损耗计算
IGBT损耗计算IGBT（Insulated Gate Bipolar Transistor）是一种高压功率半导体器件，常用于交流电驱动汽车电机、电机驱动器、逆变器等高功率应用中。
IGBT在工作过程中会产生一定的损耗，包括导通损耗、开关损耗和封装损耗等。
下面将从这三个方面对IGBT的损耗进行计算。
1. 导通损耗（Conduction Losses）：导通损耗是指IGBT开关处于导通状态时导通电流通过器件内的正向电压降所引起的损耗。
导通损耗的计算公式如下：Pcon = Vceon * Icav其中，Pcon为导通损耗，Vceon为IGBT的导通电压降，Icav为平均导通电流。
2. 开关损耗（Switching Losses）：开关损耗是指IGBT在开关状态下因开关过程中的电流和电压变化而产生的损耗。
开关损耗可以分为开关过渡损耗和开关导通损耗两部分。
开关过渡损耗由于开关过程中外部负载电流和电压变化引起，可以通过计算开关过程中的高电平和低电平时间来估算，计算公式如下：Pswg = (Eon / Ton) * (Ic + IL) * (Ton / T) + (Eoff / Toff) * (Ic + IL) * (Toff / T)其中，Pswg为开关过渡损耗，Eon为开开关过程中的功耗，Ton为开斩波时间，Ic为平均导通电流，IL为负载电流，T为一个周期时间。
开关导通损耗是指IGBT从关态切换到导通态时，由于电导下降导致的损耗，可以通过计算开关导通时间和导通电流来估算，计算公式如下：Pswc = (Econ / Tcon) * (Ic + IL) * (Tcon / T)其中，Pswc为开关导通损耗，Econ为开关导通过程中的功耗，Tcon 为开关导通时间。
3. 封装损耗（Package Losses）：封装损耗是指由于封装本身的热阻和热容导致的损耗。
封装损耗主要由于IGBT的开关过程中产生的瞬时热量，根据IGBT封装的热阻和热容来计算。
igbt损耗计算
开关损耗
导通损耗：
Pc=I
DSU
0N&
导通工作电流*压降*占空比=20*1.8*0.85=31
300A*1.7V*.85=450
Ps=24*20*（500+600）ns*8k/2=2.12
300V*300A*（550+300）*8k/2=330
总的igbt+二极管损耗40w,800W
设环境温度35
则结温=35*0.8+8*3.4+35=85 度。
在允许温度内
0.11*800+35+150*0.18=150度，对于cm600dy-12NF 已达到允许结温，必须散热。
散热计算：
1•电器热量（H）二热功率（P）*秒（t）/4.2单位焦耳
空气冷却器最高传热系数600kcal/m2/h/ 摄氏度,考虑实际情况取200，设热传递总温差为5 度，则散热器鳍片面积
空气流量小时对于此类应用有一个风扇就行了
经验估算：
每瓦功率需要散热面积大约6 平方厘米。
小于计算值每瓦功率需要风量
0.54CFM （立方英尺/分）（0.986m^3/小时）40*0398近似等于计算值。
对于1000waigbt 全桥需要散热面积为6000 平方厘米
风量1000 立方米/ 小时。
计算风扇尺寸转速：
风量60/转速（2000/min）则每转风量=0.085m A3风速设定为3m/s则风扇面积=0.03口八2,边长选择20cm
转速2000,面积20*20cmA2,出口风速大于3m。
IGBT损耗的计算步骤与方法
IGBT损耗的计算步骤与方法什么是IGBT？IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是一种高性能半导体开关，常见于大功率电子器件中，如变频器、电机驱动器等。
IGBT相对于MOSFET具有较高的电流和电压承受能力，而且相对于BJT来说，具有更低的输入电流和较高的输入电阻，因此在大功率应用中更为常见。
IGBT损耗的计算在IGBT系统中，由于电源的转换和系统中开关器件的切换，导致了电力的不可避免损耗。
IGBT损耗主要包括开关损耗和导通损耗两部分。
而在IGBT汽车应用中，由于空间限制，功率密度较高，设备大小小，自然散热能力弱，IGBT系统损耗往往成为设计的关键因素。
所以，IGBT损耗的计算是高功率电路设计的重要内容之一。
IGBT的计算主要包含以下步骤：1.确定IGBT的工作状态在IGBT电路中，由于器件的导通与截止会引起电路工作状况的不同，因此损耗的计算也应该区分导通和截止两种状态。
通常，为了保证IGBT的最大导通效率，前者工作于正常区间，而后者运行于饱和区间。
2.确定开关频率和时序在实际应用中，IGBT的开关频率不是固定的。
在开关过程中，由于开关时间和停留时间存在差异，因此开关频率和开关时序对IGBT的损耗具有很大影响。
决定损耗的因素包括IGBT的最高频率、电磁噪音、损耗曲线等。
3.计算IGBT的导通损耗导通损耗通常是由IGBT导通时由于电源的电阻而产生的热量导致的。
在计算导通损耗时，需要以实际的经验模型为基础，进行大量的电流、电压和温度的测试，得出实际损耗值。
4.计算IGBT的开关损耗在IGBT的开关过程中，由于机械运动和位移电容等因素造成的开关损耗，这部分损耗无法避免且很难直接测量。
5.损耗计算与分析以上四个步骤的计算结果，根据IGBT应用环境、工作状态和电路等因素，综合计算获得系统总损耗。
通过对得到的数据进行深入的分析和评估，可以进一步判断设计是否合理，进行优化。
干货 一文搞懂IGBT的损耗与结温计算
与大多数功率半导体相比，IGBT 通常需要更复杂的一组计算来确定芯片温度。
这是因为大多数IGBT 都采用一体式封装，同一封装中同时包含IGBT 和二极管芯片。
为了知道每个芯片的温度，有必要知道每个芯片的功耗、频率、θ 和交互作用系数。
还需要知道每个器件的θ 及其交互作用的psi 值。
本应用笔记将简单说明如何测量功耗并计算二极管和IGBT 芯片的温升。
损耗组成部分根据电路拓扑和工作条件，两个芯片之间的功率损耗可能会有很大差异。
IGBT 的损耗可以分解为导通损耗和开关（开通和关断）损耗，而二极管损耗包括导通和关断损耗。
准确测量这些损耗通常需要使用示波器，通过电压和电流探针监视器件运行期间的波形。
测量能量需要用到数学函数。
确定一个开关周期的总能量后，将其除以开关周期时间便可得到功耗。
图 1. TO−247 封装，显示了IGBT 芯片（左）和二极管芯片（右）图 2. IGBT 开通损耗波形将开通波形的电压和电流相乘，即可计算出该周期的功率。
功率波形的积分显示在屏幕底部。
这就得出了IGBT 开通损耗的能量。
功率测量开始和结束的时间点可以任意选择，但是一旦选定了一组标准，测量就应始终遵循这些标准。
IGBT导通损耗图 3. IGBT 传导损耗波形导通损耗发生在开通损耗区和关断损耗区之间。
同样应使用积分，因为该周期内的功率并不是恒定的。
图 4. IGBT 关断损耗波形开通、导通和关断损耗构成了IGBT 芯片损耗的总和。
关断状态损耗可以忽略不计，不需要计算。
为了计算IGBT 的总功率损耗，须将这三个能量之和乘以开关频率。
IGBT 损耗必须使用阻性负载或在负载消耗功率的部分周期内进行测量。
这样可消除二极管导通。
图 5. 二极管导通损耗波形FWD反向恢复图 6. 二极管反向恢复波形图 5 和图 6 显示了二极管在整流器或电抗模式下工作期间的电流和电压波形。
二极管损耗的计算类似于IGBT 损耗。
需要了解的是，损耗以半正弦波变化。
