肥料用改性聚乙烯醇包覆膜的制备及其性能的研究
聚乙烯醇制膜技术研究与应用
聚乙烯醇制膜技术研究与应用聚乙烯醇（Polyvinyl Alcohol, PVA）是一种重要的高分子材料，具有较好的生物相容性、生物降解性、机械性能以及阻隔性能等优点。
近年来，聚乙烯醇制膜技术在医药、食品、化工等领域得到了广泛的应用。
本文主要介绍聚乙烯醇制膜技术的研究现状和应用前景。
一、聚乙烯醇制膜技术的研究现状1.聚乙烯醇制膜方法的分类目前，聚乙烯醇制膜方法主要包括浸渍法、电纺法、喷涂法、溶液膜法和热压膜法等几种。
其中浸渍法和电纺法是比较常见的制膜方法，具有制备简单、成本低、生产效率高等优点。
2.聚乙烯醇制膜技术的改性为了提高聚乙烯醇膜的性能，研究人员还对其进行了各种改性。
如添加纳米粒子、改性剂和复合物等，可以显著提高聚乙烯醇膜的力学强度、透湿性和抗菌性等。
3.聚乙烯醇制膜技术的表面改性聚乙烯醇膜的表面性质对其应用性能具有重要影响。
因此，研究人员还对聚乙烯醇膜的表面进行了改性。
如采用等离子体聚合、化学修饰和物理修饰等方法，可以显著提高聚乙烯醇膜的亲水性和表面粗糙度。
二、聚乙烯醇制膜技术的应用前景1.医药领域在医药领域，聚乙烯醇制膜广泛应用于慢释药物、组织工程、人工心脏瓣膜等方面。
作为一种生物相容性和生物降解性较高的材料，聚乙烯醇膜可以有效减少植入物对人体的影响，有着广泛的发展前景。
2.食品领域在食品领域，聚乙烯醇膜主要用于保鲜、防潮、防霉以及封装食品。
相比于传统的食品保鲜材料，聚乙烯醇膜保证了食品本身的品质和口感，同时也有利于环保。
3.化工领域在化工领域，聚乙烯醇制膜主要用于分离与纯化，如气体分离、液体分离、酸碱盐分离等。
聚乙烯醇膜具有良好的气体透过性、选择性以及机械性能，能够有效提高化工产品的生产效率和品质。
4.其它领域聚乙烯醇制膜还有着其他广泛的应用，如太阳能电池、光学薄膜、传感器等领域。
随着技术的不断发展，聚乙烯醇膜的应用前景将进一步拓展。
三、结论总的来说，聚乙烯醇制膜技术具有广泛的应用前景。
聚乙烯醇包覆剂的改性试验
聚乙烯醇包覆剂的改性试验摘要: 本文介绍了用于改性聚乙烯醇包覆剂的实验方法与结果。
通过对多种参数的测量，研究人员发现在增加温度和压力下进行包覆时可形成具有可控尺寸、物性和化学性质的多层结构。
此外，研究表明，聚乙烯醇包覆剂在改性后可增强其耐热性、抗氧化性和耐磨性。
关键词：聚乙烯醇，包覆剂，改性，实验，尺寸，物性，化学性质，抗氧化性，耐热性，耐磨性正文：聚乙烯醇（PVA）是一种广泛用作塑料和纤维的热塑性聚合物，能够形成具有高延展性和回弹性的高性能复合材料。
最近，在改性PVA的研究中，研究人员使用包覆技术对其进行改性，以便形成具有改善的性能的聚合物复合材料。
本文将介绍改性聚乙烯醇包覆剂的原理，实验方法及结果。
在改性过程中，测试了多种参数，如温度、压力和原料混合比例等，以确定影响包覆的因素。
结果表明，在增加温度和压力的情况下形成的包覆层具有可控尺寸、物性和化学性质。
此外，分析表明，聚乙烯醇包覆剂在改性后，可增强其耐热性、抗氧化性和耐磨性。
应用方面，改性聚乙烯醇包覆剂可以用于制造各种具有特定性能的复合材料。
例如，可以将它应用于电子元器件、飞碟、船体壳和装置中作为隔热、隔离、绝缘或保护层。
它还可以用于制造用于高温、腐蚀性或耐磨性应用的材料。
此外，聚乙烯醇包覆剂也可用于制造结构复合材料，如航天材料、室内装饰、汽车部件和电力设备等。
此外，聚乙烯醇包覆剂还可应用于水处理、生物工程、地质勘探等领域。
总之，改性聚乙烯醇包覆剂可以应用于多种不同的领域，从而提高材料对环境条件的耐受力，并为生产制造高性能复合材料提供了可能性。
此外，它还可以用于抵御腐蚀，防止污染，并减少重金属元素的迁移以及污染物的排放。
聚乙烯醇包覆剂的实验和应用的另一个重要方面是对其多层结构的管理。
通过控制尺寸和压力，可以调整包覆层的厚度，使其最大化地改善材料的物理特性。
比如，PVA的表面粗糙度可能会影响材料的力学性能，但通过将其包覆在具有不同化学性质的物质上，可以增强表面粗糙度，从而使材料更加坚韧。

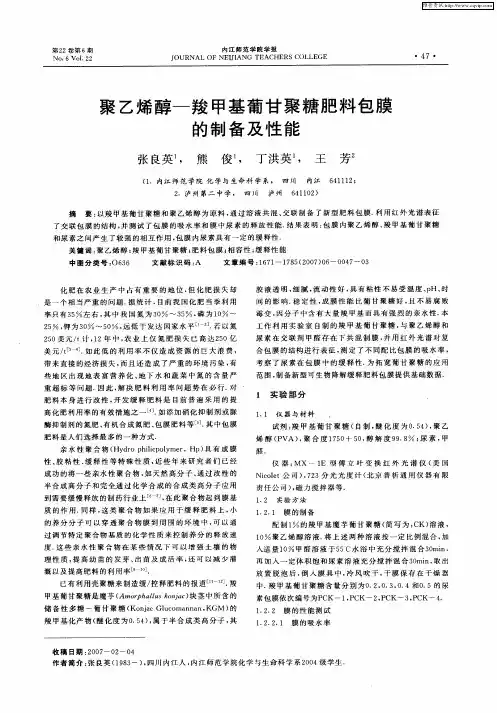

聚乙烯醇-羧甲基葡甘聚糖肥料包膜的制备及性能
合 包 膜 的 结 构 进 行 表 征 ， 定 了不 同 配 比包 膜 的 吸 水 率 ， 测
考 察 了 尿 素 在 包 膜 中 的 缓 释 性 ． 拓 宽 葡 甘 聚糖 的 应 用 为 范围 ， 备新型可生物降解缓释肥料包 膜提供基础数据． 制
１ 实 验 部 分
１ １ 仪 器 与 材 料 ．
维普资讯
第２ ２卷第 ６ 期
ＮＯ ６ Ｖｏ ． ２ ． １２
内 江 师范 学 院 学 报 Ｊ ＯＵＲＮＡＬ ＯＦ ＮＥ Ｊ ＡＮＧ ＴＥ ＨＥ ＯＬ Ｇ １１ ＡＣ ＲＳ Ｃ ＩＥ Ｅ
・４７ ・
聚 乙烯 醇一 羧 甲基 葡 甘 聚 糖 肥 料 包 膜 的 制 备 及 性 能
了 交 联 包 膜 的 结 构 ， 测 试 了包 膜 的 吸 水 率 和 膜 中尿 素 的 释 放 性 能 ． 果 表 明 ： 膜 内聚 乙 烯 醇 、 甲基 葡 甘 聚 糖 并 结 包 羧 和 尿 素 之 间 产 生 了较 强 的相 互 作 用 ， 膜 内 尿 素 具 有 一 定 的缓 释 性 ． 包 关 键 词 ： 乙烯 醇 ； 甲基 葡 甘 聚糖 ； 料 包 膜 ； 容性 ； 释 性 能 聚 羧 肥 相 缓 中 图 分 类 号 ： ３ ０６６ 文献标识码 ： Ａ 文章 编 号 ：６ １ １８ （０ ７ ０ 一Ｏ ４ 一Ｏ １７ — ７ ５ ２ ０ ） ６ ０ ７ ３
霉 变 ， 分 子 中含 有 大 量 羧 甲基 而 具 有 强 烈 的 亲 水 性 ． 因 本
率 只有 ３ 左 右 ， 中 我 国氮 为 ３ ～ ３ ， 为 １ ～ ５ 其 Ｏ ５ 磷 Ｏ
２ ， 为 ３ ～ ５ ， 低 于发 达 国 家 水 平 ｌ ］若 以 氮 ５ 钾 Ｏ Ｏ 远 ＿ ． １
檬酸改性聚乙烯醇薄膜的制备及性能
第28卷第8期高分子材料科学与工程Vol.28,No.8 2012年8月POLYMER MATERIALS SCIENCE AND ENGINEERINGAug.2012纳米纤维素晶体和柠檬酸改性聚乙烯醇薄膜的制备及性能李本刚,曹绪芝,顾洪宇,姜婷玲(南京林业大学理学院,江苏南京210037)摘要:以球形纳米纤维素晶体(NCC)作增强相、柠檬酸作交联剂对聚乙烯醇(PVA )进行改性,制备了PVA P NCC 纳米复合薄膜和柠檬酸交联PVA P N CC 纳米复合薄膜。
通过热重分析、差热分析、吸水实验和拉伸实验考察了NCC 的添加和柠檬酸的交联对薄膜热性能、耐水性和力学性能的影响。
结果表明,与纯PVA 薄膜相比,改性PVA 薄膜的起始分解温度升高、熔融P 结晶峰向高温方向移动、吸水率降低;只用NCC 或柠檬酸对PVA 改性时,所得PVA P NCC 纳米复合薄膜、柠檬酸交联PVA 薄膜的力学性能均对环境湿度敏感;同时用N CC(m (N CC)P m (PV A)=6P 100)和柠檬酸(m (柠檬酸)P m (PVA )=3P 100或m (柠檬酸)P m (PVA )=4.5P 100)对PVA 改性时,所得柠檬酸交联PVA P NCC 纳米复合薄膜的力学性能不随环境湿度变化。
关键词:聚乙烯醇;改性;纳米纤维素晶体;柠檬酸中图分类号:T B383 文献标识码:A 文章编号:1000-7555(2012)08-0178-05收稿日期:2011-09-20基金项目:南京林业大学高学历人才基金(163101007)通讯联系人:李本刚,主要从事天然高分子改性及功能化研究,E -mail:L i bengang_1980@聚乙烯醇(PVA)是一种成膜性和生物降解性俱佳的合成水溶性高分子,由它制备的薄膜具有良好的可生物降解性、气体阻隔性、透明性、抗静电性、强韧性、耐有机溶剂等性能,因而在可降解包装材料领域占有重要地位。

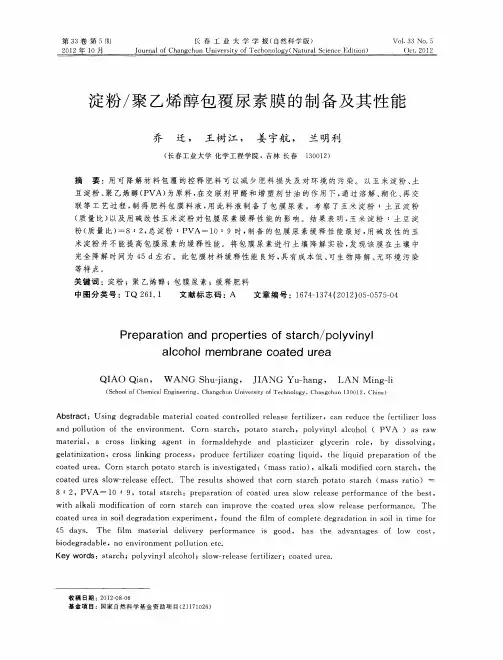

淀粉／聚乙烯醇包覆尿素膜的制备及其性能
收 稿 日期 ：２０１２－０８—０６ 基 金 项 目 ：国 家 自然 科 学 基 金 资 助 项 目（２１１７１０２６）
５７６
长 春 工 业 大 学 学 报 （自然 科 学 版 ）
第 ３３卷
０ 引 言
１ 实 验 部 分
肥 料是保 障 国家 粮食 安 全 的战 略物 资 ，在农 业 生产 中 占有最 大 的投 资 比例 。发展 中国家的粮 食 增产 ，其 ５５ 来 自于 肥 料 的 作 用 ］。２Ｏ世 纪 ６Ｏ年代 中期 ，控 释／缓 释 肥 料 在 美 国、加 拿 大 、英 国 、日本 、以色列 相 继 问世 。 目前 ，我 国主 要 采用 两种技 术 ，一是 将 化肥 进 行 微 溶 化处 理 来 实 现 肥 料养分 的缓 释／控 释 ，其代 表性产 物有 脲醛 化合 物 （ＵＦ）和磷 酸铵 镁等 ；二是 将化 肥进 行包 膜处 理 来 实现肥 料养 分 的缓 释／控释 ，其代 表性 产物 有 聚合 物包膜 尿 素 （ＰＣＵ）、硫 包膜 尿素 （ｓｃＵ）等 。
聚 乙烯 醇 （ＰＶＡ）分 子链 上 含 有 大 量侧 基一羟 基 ，因此 具有 良好 的水 溶性 ，但是 聚 乙烯醇在 水 中 的溶解性 随其醇解 度 的大小 有较 大差 别 。聚乙烯 醇还具有 良好 的成 膜 性 、粘 接力 和乳化 性 ，有 卓越 的 耐 油 脂 和 耐 溶 剂 性 能 。 而 且 ，聚 乙 烯 醇 经 过 交 联 反应 或硬 化改 性 处 理 ，它 的机 械强 度 和 化 学稳 定 性会 显著 提 高 ，具 有 一 定 的生 物 降 解性 。淀 粉 和聚 乙烯 醇与交联 剂 甲醛进 行交 联反 应得 到 的糊 状 液体 涂在 尿素 颗粒 表面 可对尿 素有 一定缓 释作 用 。面对能 源危 机 和 一 系列 的环 境 问题 ，开发 淀粉基 可生 物 降解 型 涂 膜肥 料 ，一是 可 以 以农养 农 ，降低 肥料 成本 ，二是 可 以减少 土壤 及环境 的 污 染 ，具 有 一 定 的现 实 意 义 。
薄膜用聚乙烯醇改性的研究现状及进展
PVA 为可生物降解树脂 ,故淀粉基 PVA 改性塑料为可完 全降解塑料[15 ] 。由这种改性 PVA 塑料生产的农用薄膜对于 缓解日趋恶化的生态环境具有非常重要的意义 。淀粉基 PVA 改性塑料的研究开发始于 80 年代初期 ,目前 ,在世界范围内尤 其在发达国家得到深入开发和充分认可 ,国外尤其是意大利 、 美国和日本对淀粉基 PVA 改性塑料的研究方兴未艾 ,在技术 上各有特色并达到了一定的高度 ,其制品的生产形成了一定的 规模和影响 。我国在这方面的研究相对滞后 ,90 年代初期曾 出现过研究热潮 ,也取得了一定的进展和成绩 ,但无论是从全 面还是从深人的角度来讲 ,都有待于进一步的工作 ,尤其对降 解性能的考察研究更是不可忽视的空白 。 1. 3. 1 国外的研究状况
加工性能 ,可以在 170 ℃左右熔融加工 。据报道 ,其热塑性及
水溶性是通过控制 PVA 的聚合度和醇解度而获得的 。
1. 2 水溶性包装薄膜用 PVA 改性
一般方法制造的聚乙烯醇水溶性薄膜在 5 ℃的低温时很
难溶解 ,有的甚至不溶解 。因此 ,对 PVA 进行改性 ,增加其水
改性PVA表面施胶剂的合成及应用的开题报告
改性PVA表面施胶剂的合成及应用的开题报告一、研究背景和意义PVA（聚乙烯醇）是一种重要的合成高分子材料，在医药、食品、建筑等领域有着广泛的应用。
但是，由于其分子链上存在大量的亲水羟基，使得PVA具有优异的溶解性和吸水性，却也导致PVA在应用过程中易受到水的影响而降低性能。
因此，PVA的改性研究已经成为化学合成领域中一个重要的研究方向。
在目前的研究中，PVA的改性通常通过引入一定数量的疏水官能团来实现，其中一种典型的改性方法就是将PVA与脂肪族酸或酸酐化合物发生酯化反应，在PVA分子上引入疏水基。
而这种改性PVA在实际应用中，常常需要与其他材料进行粘合。
此时，表面施胶剂就成为一个重要的应用领域。
表面施胶剂的功能是在不改变构成或性能的情况下，将材料表面粘结到其他材料上。
因此，改性PVA表面施胶剂的研究和制备具有极大的实用价值。
二、研究现状及进展目前，PVA的表面施胶剂研究主要分为两类。
一类是将PVA改性后，再引入含氮官能团的单体进行接枝，形成具有较高粘接能力的表面施胶剂。
例如一些研究者将PVA与丙烯酸和1-丙烯基氨基甲酸乙酯共聚，制备出P（AA-co-MAEM）/PVA复合膜，通过较好的界面相容性，将其用作表面施胶剂，实现了多样化的应用。
另一类研究则是直接使用改性PVA作为表面施胶剂。
例如，通过一定的表面处理方式，如等离子体增强化学气相沉积技术，可以将改性PVA的疏水特性进一步增强，提高其粘接能力。
然而，这些方法都有其局限性。
第一种方法中需要引入新的单体进行接枝，其制备过程繁琐且成本较高；而第二种方法中需要进行表面处理，增加了操作难度。
针对这些问题，我们希望找到一种更为简单和实用的改性PVA表面施胶剂制备方法，同时保持其原有的高性能和广泛适用性。
三、研究内容和方法本文的研究内容是基于PVA的表面施胶剂，通过将PVA与硬脂酸进行酯化反应，制备出具有疏水性质的改性PVA。
同时，我们将探索并优化硬脂酸与PVA的反应条件，使得改性PVA不仅具有较高的粘结能力，还能够保持其原有的良好溶解性和吸水性。
肥料用聚苯乙烯包覆膜的制备及其性能研究
肥料用聚苯乙烯包覆膜的制备及其性能研究宋学君;张旭东;石元亮【摘要】利用废旧聚苯乙烯泡沫塑料为主要材料,对尿素进行包膜来制备缓释化肥.筛选乙酸乙酯或甲苯为溶剂,邻苯二甲酸二丁酯为增塑剂来降低聚苯乙烯的脆性,苯乙烯-丁二烯-苯乙烯(SBS)树脂为增强剂来提高聚苯乙烯膜的附着力.结果表明,包膜液的浓度为12%,增塑剂的用量为3%,增强剂用量为1%,包膜肥料的包膜量为10%.用氮素水中溶出率法和土壤淋溶法研究包膜尿素缓释效果,肥料初期溶出率均低于40%,在土壤中累计溶出率比普通尿素有大幅降低.说明聚苯乙烯经过改性后对尿素包膜,制得缓释肥的缓释性能良好.【期刊名称】《中国塑料》【年(卷),期】2010(024)006【总页数】4页(P82-85)【关键词】聚苯乙烯;包膜肥料;增塑剂;增强剂;缓释性能【作者】宋学君;张旭东;石元亮【作者单位】中国科学院沈阳应用生态研究所,辽宁,沈阳,110016;沈阳建筑大学材料科学与工程学院,辽宁,沈阳,110168;中国科学院沈阳应用生态研究所,辽宁,沈阳,110016;中国科学院沈阳应用生态研究所,辽宁,沈阳,110016【正文语种】中文【中图分类】S143.1+5;TQ325.2随着我国经济发展,资源短缺日益严重,材料再利用十分重要[1]。
在各种塑料中,聚苯乙烯(PS)应用广泛,全球每年消费量超过千万吨,并呈逐年上升趋势。
自然条件下聚苯乙烯泡沫塑料几百年很难降解,对几代乃至十几代人的生存环境产生影响。
当前聚苯乙烯等废料日益增加,已经造成严重的“白色污染”,导致生态环境日益恶化。
聚苯乙烯是线形聚合物,从立体结构上看,苯环侧基在主链上的位置是无规则的,苯环侧基会使主链变硬,造成软化点较高,在常温下,脆性很大,作为薄膜材料附着力低,因此,利用聚苯乙烯时,就必须对它加以改性。
中国作为农业大国,化肥用量巨大,与世界发达国家相比,化肥使用效率却很低,不超过35%。
化肥使用率低会导致过度施肥,过度施肥不仅造成资源浪费,而且会使土壤板结、硬化,影响土地耕作质量[2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与聚乙烯醇中的羟基发生醚化反应，减少分子中羟基数量，降低改性聚乙烯醇膜的吸水性； 在 20 ± 2℃ 的去离子水
中，改性聚乙烯醇膜浸水 24 h 后，最低吸水率为 1152 g / kg，比等浓度纯聚乙烯醇低 884 g / kg； 聚乙烯醇浓度为 70
g / kg，环氧树脂的加入量为 25 g / kg（ 按聚乙烯醇溶液质量计） ，反应温度为 60℃ ，反应时间为 2h，可得到吸水性较低
Ministry of Agriculture，Shenyang，Liaoning 110866，China）
Abstract： The coating materials of slow release fertilizers were prepared by polymerization reaction between polyvinyl alcohol （ PVA） and epoxy resin，and their structures were characterized by infrared ray． The water absorption of coatings was measured by the immersion test to determine the optimal modification scheme． In order to study the effect of coating materials，the nitrogen release of coated urea was investigated by a soil incubation method，and the effects of two coated fertilizers （ LP40 and HP） are compared． The results show that etherification modified PVA is synthesized by reaction between epoxy groups and hydroxyl，which reduces the amounts of hydroxyls and the water absorption of the modified films． In deionizer water of 20 ± 2℃ ，the water absorption of the modified film is 1152 g / kg，which is markedly reduced 884 g / kg compared with the pure PVA films． The concentration of PVA is 70 g / kg，the addition of epoxy resin is 25 g / kg（ by mass of PVA solution） ，the reaction temperature is 60℃ ，and the reaction time is 2 hours，the modified film leads to lower water absorption． The coated fertilizer HP is effective to decrease nitrogen release，but the slow-release is poor compared with the LP40. Key words： polyvinyl alcohol； epoxy resin； coating； water absorption； slow-release
主要仪器： FOSS （ Kjeltec 8100） 凯式定氮仪，流
化床包膜机，DKHX3－1 傅里叶变换红外光谱仪（ FT
－ IR ） ，三 口 瓶，电 动 搅 拌 器，冷 凝 装 置，恒 温 水
浴锅。
1. 2 环氧树脂改性聚合物的制备与表征
1. 2. 1 环氧树脂改性聚乙烯醇聚合物的制备 取一
定量聚乙烯醇和去离子水，将其分别加入到装有电
温度（ ℃ ） Temperature
50
25
60
70
20
50
90
30
70
110
35
80
18 卷
时间（ h） Time 1. 5 1. 0 2. 0 2. 5
量（ 按聚乙烯醇溶液质量计） （ B） 、反应温度（ C） 和 反应时间（ D） 。利用 SPSS 软件对改性膜的吸水率 进行统计分析。 1. 5 不同浸水时间下改性聚乙烯醇膜吸水规律的 研究
均匀延流成膜，室温下自然风干 48 h 后，小心揭下
薄膜，在 50℃ 的烘箱中烘干 1 h，取出冷却至室温，称 重。参照 GB / T 1034－2008 标准［20］，将膜完全浸置于
20 ± 2℃ 的去离子水中，浸泡 24 h 后，用镊子小心取
出，用滤纸吸干膜表面上的水，称重并计算吸水率。
每一处理重复 3 次，取平均值，吸水率计算公式为：
动搅拌器和回流装置的三口瓶中。开动搅拌，升温
至 90℃ ，保温至其完全溶解，约 1 h 左右，即得一定
浓度聚乙烯醇溶液。降温至反应温度，适当加快搅
拌速度，取定量环氧树脂置于聚乙烯醇溶液中，保温
反 应 一 定 时 间，即 得 改 性 聚 乙 烯 醇 溶 液，备 用。 此
外，取相 同 质 量 的 聚 乙 烯 醇 和 水，搅 拌，升 温 到
90℃ ，保温至完全溶解，配成相应浓度的聚乙烯醇溶
液，不添加改性剂，作为对照。
1. 2. 2 改性聚乙烯醇的表征 采用溴化钾压片法分
别测定改性聚乙烯醇的红外光谱，并与对照进行比
较，确认产物化学结构。
1. 3 改性聚乙烯醇吸水率的测定
分别取 10 mL 上述改性的聚乙烯醇溶液和未添
加改性剂的聚乙烯醇溶液，在培养皿（ d = 9 cm） 中
1288
水平 Level
1 2 3 4
植物营养与肥料学报
表 1 正交试验的因素水平表 Table 1 Factor-level table of the orthogonal design
聚乙烯醇浓度（ g / kg） PVA level
环氧树脂用量（ g / kg） Epoxy resin level
YU Yang，ZOU Hong-tao* ，WANG Jian，XU Meng，LIU Yang，ZHANG Yu-long （ College of Land and Environment，Shenyang Agricultural University / Key Laboratory of Soil and Environment in Northeast，
收稿日期： 2011－10－08
接受日期： 2012－03－21
基金项目： 国家自然科学基金项目（ 31000936） ； 中国博士后科学基金项目（ 20090450158） ； 教育部重点项目（ 209032） 资助。
作者简介： 于洋（ 1987—） ，女，辽宁铁岭人，硕士研究生，主要从事包膜肥料和农业环境保护的研究。E-mail： yuyangyuheshui@ 126. com
* 通讯作者 E-mail： zouhongtao2001@ 163. com
5期
于洋，等： 肥料用改性聚乙烯醇包覆膜的制备及其性能的研究
1287
目前，我国肥料用量占世界化肥总量的 1 /3，但 肥料的平均利用率却远低于欧美发达国家。化肥的 低效利用，不仅造成大量营养元素的浪费和巨大的 经济损失，更重要的是对水体、大气、土壤和粮食 造成严重污染［1－4］。要实现我国农业和环境的可持 续发展，必须提高肥料利用率，从源头上控制污染， 施用包膜缓释肥料是一个有效途径。大量研究表 明，施用有机高分子聚合物包膜缓释肥料能够显著 提高肥料利 用 效 率［5 － 9］，降 低 养 分 损 失 和 对 环 境 造 成的污染。有机高分子聚合物包膜肥料虽然养分控 释效果好，但是其养分释放完后，残留在土壤中的有 机聚合物空壳难以降解，多年施用会对土壤环境造 成污染。因此，可降解的有机高分子聚合物膜材料 的研究已成为国内外包膜缓释肥料研究领域的热 点。聚乙烯醇（ PVA） 由于其无毒无害是已知的极 少可以通过环 境 微 生 物 降 解 的 材 料［10］ 而 倍 受 众 多 学 者 的 关 注，已 纷 纷 对 其 进 行 了 耐 水 性、热 塑 性、 生物降解性等方面的改性研究。如 Bursali 等［11］利 用戊二醛作为交联剂改性聚乙烯醇，制成淀粉 / 聚乙 烯醇膜和硼 / 淀粉 / 聚乙烯醇膜，其研究结果表明，交 联剂的加入，几乎没有改变淀粉 / 聚乙烯醇膜的功能 性结构，而且改性膜的热稳定性增强，且具有良好的 机械性能。巴西研究人员利用明胶交联改性聚乙烯 醇，制成可生物降解的明胶 / 聚乙烯醇膜，发现聚乙 烯醇的含量决定明胶和聚乙烯醇的交联程度，影响 膜的结晶度［12］。而国 内 研 究 人 员 前 些 年 多 采 用 甲 醛、硼酸、尿素等作为改性剂，但这些改性剂或具 有毒性或反应难于控制而得不到广泛应用。近几 年，研究人员将目光转向同样为高分子有机化合物 的聚丙烯酸来改性聚乙烯醇，合成的混合膜具有良 好的耐水性［13］和耐沸水性能［14］。还有研究人员利 用可再生资源木质素磺酸钙与聚乙烯醇反应制备复 合膜，所得膜材料拉伸性能和耐水性能良好［15］。而 通过添加氯乙酰氯改性聚乙烯醇，亦可提高了膜材 料的耐 水 性［16］。此 外，向 聚 乙 烯 醇 中 添 加 二 氧 化 硅、氧化锌等纳米材料对其进行改性已成为国内外 的研究热点［17－19］。
