聚乙烯醇PVA
聚乙烯醇PVA
聚乙烯醇，有机化合物，白色片状、絮状或粉末状固体，无味。溶于水，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。微溶于二甲基亚砜。聚乙烯醇是重要的化工原料，用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂、胶水等。
中文名：聚乙烯醇 英文名polyvinyl alcohol, vinylalcohol polymer
别 称：PVA 化学式 [C2H4O]n 分子量 44.05（单体） CAS登录号9002-89-5
熔 点230-240℃ 水溶性：溶于水 外 观：白色片状、絮状或粉末状固体
闪 点：79℃ 应 用：粘合剂、乳化剂、分散剂等
危险性描述：吸收后对身体有害，可燃，具有刺激性。
目录
1 技术指标
2 医药级
3 危险性
4 急救措施
5 消防措施
6 泄漏处理
7 操作处置
8 接触控制
9 个体防护
10 理化特性
▪ 特性
▪ PVA薄膜制造
11 主要用途
12 配伍禁忌
13 用途应用
▪ 产品性能
▪ 产品用途
▪ 使用方法
▪ 贮存
▪ 消泡剂添加
▪ 储运
14 市场分析
技术指标 编辑
聚乙烯醇产品标准(cp2010)
序号 指标名称 标准
1 外观 白色固体粉末
2 黏度 3～70
3 PH值 4.5～6.5
4 干燥失重 ≤5.0
5 炽灼残渣 ≤0.5
6 酸值 ≤3.0%
7 醇解度 85～89
8 重金属 ≤10PPM
聚乙烯醇产品标准（USP25）
低黏度
序号 指标名称 标准
1 外观 白色固体粉末
2 黏度 4.0～7.0
3 PH值 5～8
4 平均分子量 16000～20000
5 干燥失重 ≤5.0
6 炽灼残渣 ≤2.0
7 水不溶性杂质 ≤0.1%
8 水解度 +
9 有机挥发性杂质 +
10 含量 85.0%～115.0%
中黏度
序号 指标名称 标准
1 外观 白色固体粉末
2 黏度 21.0～33.0
3 PH值 5～8
4 平均分子量 110000～130000
5 干燥失重 ≤5.0
6 炽灼残渣 ≤2.0
7 水不溶性杂质 ≤0.1%
8 水解度 +
9 有机挥发性杂质 +
10 含量 85.0%～115.0%
高黏度
序号 指标名称 标准
1 外观 白色固体粉末
2 黏度 40.0～65.0
3 PH值 5～8
4 平均分子量 180000～200000
5
干燥失重 ≤5.0
6 炽灼残渣 ≤2.0
7 水不溶性杂质 ≤0.1%
8 水解度 +
9 有机挥发性杂质 +
10 含量 85.0%～115.0%
医药级 编辑
医药用EG的等级及规格，EG系统的用途。医药级聚乙烯醇，不同于化工级别聚乙烯醇，它是一种极安全的高分子有机物，对人体无毒，无副作用，具有良好的生物相容性，尤其在医疗中的如其水性凝胶在眼科、伤口敷料和人工关节方面的有广泛应用，同时在聚乙烯醇薄膜在药用膜，人工肾膜等方面也有使用。其安全性可以从用于伤口皮肤修复，和眼部滴眼液产品可见一斑。其中一些型号也常被用在化妆品中的面膜、洁面膏、化妆水及乳液中，是一种常用的安全性成膜剂。
医药级主要规格
医药级用途
危险性 编辑
健康危害：吸入、摄入对身体有害，对眼睛有刺激作用。
燃爆危险：该品可燃，具刺激性。
急救措施 编辑
皮肤接触：脱去污染的衣着，用流动清水冲洗。
眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。就医。
吸入：脱离现场至空气新鲜处。如呼吸困难，给输氧。就医。
食入：饮足量温水，催吐。就医。
消防措施 编辑
危险特性：粉体与空气可形成爆炸性混合物，当达到一定浓度时，遇火星会发生爆炸。加热分解产生易燃气体。
有害燃烧产物：一氧化碳、二氧化碳。
灭火方法：消防人员须佩戴防毒面具、穿全身消防服，在上风向灭火。灭火剂：雾状水、泡沫、干粉、二氧化碳、砂土。
泄漏处理 编辑
应急处理：隔离泄漏污染区，限制出入。切断火源。建议应急处理人员戴防尘面具（全面罩），穿防毒服。避免扬尘，小心扫起，置于袋中转移至安全场所。也可以用大量水冲洗，洗水稀释后放入废水系统。若大量泄漏，用塑料布、帆布覆盖。收集回收或运至废物处理场所处置。
操作处置 编辑
操作注意事项：提供良好的自然通风条件。
聚乙烯醇制品
操作人员必须经过专门培训，严格遵守操作规程。建议操作人员佩戴自吸过滤式防尘口罩，戴化学安全防护眼镜，穿防毒物渗透工作服，戴橡胶手套。远离火种、热源，工作场所严禁吸烟。使用防爆型的通风系统和设备。避免产生粉尘。避免与氧化剂接触。搬运时要轻装轻卸，防止包装及容器损坏。配备相应品种和数量的消防器材及泄漏应急处理设备。倒空的容器可能残留有害物。
储存注意事项：储存于阴凉、通风的库房。远离火种、热源。应与氧化剂分开存放，切忌混储。配备相应品种和数量的消防器材。储区应备有合适的材料收容泄漏物。
接触控制 编辑
职业接触限值
中国MAC(mg/m3)：未制定
前苏联MAC(mg/m3)：10
TLVTN：未制定标准
TLVWN：未制定标准
工程控制：密闭操作。提供良好的自然通风条件。
个体防护 编辑
呼吸系统防护：空气中粉尘浓度超标时，必须佩戴自吸过滤式防尘口罩。紧急事态抢救或撤离时，应该佩戴空气呼吸器。
眼睛防护：戴化学安全防护眼镜。
身体防护：穿防毒物渗透工作服。
手防护： 戴橡胶手套。
其他防护：工作现场严禁吸烟。保持良好的卫生习惯。
理化特性 编辑
特性
白色片状、絮状或粉末状固体，无味。
聚乙烯醇的物理性质受化学结构、醇解度、聚合度的影响。在聚乙烯醇分子中存在着两种化学结构，即1,3和1,2乙二醇结构，但主要的结构是1,3乙二醇结构，即“头·尾”结构。聚乙烯醇的聚合度分为超高聚合度（分子量25～30万）、高聚合度（分子量17－22万）、中聚合度（分子量12～15万）和低聚合度〔2．5～3.5万〕。醇解度一般有78%、88%、98%三种。部分醇解的醇解度通常为87%～89%，完全醇解的醇解度为98%～100%。常取平均聚合度的千、百位数放在前面，将醇解度的百分数放在后面，如17－88即表聚合度为1700,醇解度为88%。一般来说，聚合度增大，水溶液粘度增大，成膜后的强度和耐溶剂性提高，但水中溶解性、成膜后伸长率下降。聚乙烯醇的相对密度(25℃/4℃）1．27～1．31（固体）、1．02(10%溶液），熔点230 ℃，玻璃化温度75～85℃，在空气中加热至100℃以上慢慢变色、脆化。
加热至160～170℃脱水醚化，失去溶解性，加热到200 ℃开始分解。超过250℃变成含有共轭双键的聚合物。折射率1. 49～1. 52,热导率0．2w/(m·K)，比热容1～5J/(kg·K)，电阻率(3．1～3. 8)×10Ω·cm。溶于水，为了完全溶解一般需加热到65～75℃。不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。微溶于二甲基亚砜。120～150℃可溶于甘油．但冷至室温时成为胶冻。溶解聚乙烯醇应先将物料在搅拌下加入室温水中．分散均匀后再升温加速溶解，这样可以防止结块，影响溶解速度。聚乙烯醇水溶液(5%）对硼砂、硼酸很敏感，易引起凝胶化，当硼砂达到溶液质量的1%时，就会产生不可逆的凝胶化。铬酸盐、重铬酸盐、高锰酸盐也能使聚乙烯醇凝胶。PVA 17－88水溶液在室温下随时间粘度逐渐增大．但浓度为8%时的粘度是绝对稳定的，与时间无关，届特殊现象c聚乙烯醇成膜性好，对除水蒸气和氨以外的许多气体有高度的不适气性。耐光性好，不受光照影响。通明火时可燃烧，有特殊气味。水溶液在贮存时，有时会出现毒变。无毒，对人体皮肤无刺激性。
用作聚醋酸乙烯乳液聚合的乳化稳定剂。用于制造水溶性胶粘剂。用作淀粉胶粘剂的改性剂。还可用于制备感光胶和耐苯类溶剂的密封胶。也用作脱模剂，分散剂等。贮存于阴凉、干燥的库房内．防潮，防火。
聚乙烯醇17－92简称PVA 17－92,白色颗粒或粉末状。易溶于水，溶解温度75～80℃。其他性能基本与PVA17－88相同。用作乳液聚合的乳化稳定剂。用于制造水溶性胶粘剂。贮存于阴凉、干燥的库房内，防火、防潮，
聚乙烯醇17－99又称浆纱树脂(Sizing resin)，简称PVA17－99。白色或微黄色粉末或絮状物固体。玻璃化温度85℃，皂化值3～12mgKOH/g。溶于90～95℃的热水，几乎不溶于冷水。浓度大于l0%的水溶液，在室温下就会凝胶成冻，高温下会变稀恢复流动性。为使粘度稳定，可于溶液中加入适量的硫氰酸钠，硫氰酸钙、苯酚、丁醇等粘度稳定剂。PVA17－99溶液对硼砂引起凝胶比PVA17-88更敏感，溶液质量的0．1%的硼砂就会使5%PVA17－99水溶液凝胶化，而引起同样浓度PVA 17－88水溶液凝胶化的硼砂量则需1%。对于相同浓度、相同醇解度的聚乙烯醇水溶液，硼砂比硼酸更易发生凝胶。PVA17－99比PVA17－88对苯类、氯代烃、酯、酮、醚、烃等溶剂的耐受能力更强。加热至100℃以上逐渐变色,150℃以上时很快变色,200℃以上时将分解。聚乙烯醇加热时变色的性质可以通过加入0．5%～3%的硼酸而得到抑制。耐光性好，不受光照的影响。具有长链多元醇的酯化、醚化、缩醛化等化学反应性。通明火会燃烧，有特殊气味。无毒，对人体皮肤无刺激性。
聚乙烯醇17－99B主要用于制造高粘度聚乙烯醇缩丁醛．广泛用作浆纱料的分散剂等。其他类型的17－99用作聚醋酸乙烯乳液聚合的乳化稳定剂，但效果不如17－88,一般是将17－99与17－88混合使用。17－99用于制造聚乙烯醇缩甲醛水溶液（主要是107建筑胶）。17－99还用于制备耐苯类溶剂的密封胶。贮存于阴凉、干燥的库房内，防潮、防火。
密度：聚乙烯醇的相对密度(25℃/4℃）1．27～1．31（固体）、1．02(10%溶液）。
玻璃化温度：75～85℃。
受热性能：在空气中加热至100℃以上慢慢变色、脆化。加热至160～170℃脱水醚化，失去溶解性，加热到200 ℃开始分解。超过250℃变成含有共轭双键的聚合物。
折射率：1. 49～1. 52。
热导率：0．2w/(m·K)。
比热容：1～5kJ/(kg·K)。
电阻率：(3．1～3. 8)×10Ω·cm。
引燃温度（℃）：410（粉末）
爆炸下限%(V/V)：125(g/m3 )
溶解性：溶于水，为了完全溶解一般需加热到65～75℃。不溶于汽油、煤油、植物油、苯、
聚乙烯醇醇解度
聚乙烯醇醇解度
聚乙烯醇（PVA）是一种聚合物，它是无色、无味、无毒的粉末或颗粒状物质，常用于制造胶水、纸张、纤维素等。PVA的溶解度指的是它在水中的溶解度，通常用其在特定温度下的溶解度表示。
PVA的溶解度通常受以下因素的影响：
1. 分子量：PVA的分子量越大，其溶解度越低。
2. 结晶度：PVA的结晶度越高，其溶解度越低。
3. 温度：随着温度的升高，PVA的溶解度也会增加。
4. PH值：PVA在不同的PH值下的溶解度也会有所不同。
在常温下，PVA的溶解度较低，一般只有0.1-0.2g/ml。但在高温下（如90°C），其溶解度可以较快地达到6-9g/ml。此外，PVA的溶解度还受其他因素的影响，如溶剂的种类、含量等。因此，在不同的实验条件下，PVA的溶解度可以有很大的变化。
聚乙烯醇生产技术
- 1 - 聚乙烯醇生产技术
聚乙烯醇（PVA）是一种常见的高分子材料，具有良好的水溶性、粘性和膜性能，广泛应用于纺织、造纸、胶黏剂、食品、医药等领域。本文将介绍PVA的生产工艺及其应用。
一、PVA的生产工艺
PVA是通过乙烯在存在催化剂的条件下聚合得到的。其生产工艺主要包括以下步骤：
1. 乙烯的聚合
将乙烯、催化剂和溶剂加入反应釜中，在一定的温度和压力下进行聚合反应。常用的催化剂有氧化铝、氧化钛等。反应温度一般在50-90℃之间，反应压力为2-4MPa。
2. 聚合物的水解
将聚合物与水反应，使其产生水解反应，生成PVA。水解反应需要在酸性条件下进行，通常使用硫酸或盐酸作为催化剂。水解反应温度为70-90℃，反应时间为数小时。
3. 洗涤、干燥
将水解后的PVA通过离心、过滤等方式进行洗涤，去除杂质和残留的催化剂。然后将其干燥至一定的含水率，以便后续的加工和应用。
二、PVA的应用
1. 纺织
PVA是一种优良的纺织助剂，可用于棉、麻、丝、毛等纤维的加工。它可以增加纤维的柔软度和光泽度，提高织物的强度和耐久性。 - 2 - 同时，PVA还可以用于纺织品的印染，使印染效果更加鲜艳、持久。
2. 造纸
PVA是一种重要的造纸助剂，可用于纸张的涂布、加固和增强。它可以提高纸张的张力和平滑性，防止纸张的断裂和破损。同时，PVA还可以用于制备一些特殊用途的纸张，如水溶性纸张、防水纸张等。
3. 胶黏剂
PVA是一种常用的胶黏剂，可用于木材、纸张、布料等材料的粘合。它具有良好的粘合强度和耐水性，不易脱落和开裂。
4. 食品
PVA是一种安全、无毒的食品包装材料，可用于制备各种食品包装袋、保鲜膜等。它具有良好的防潮性和保鲜性，能够有效地延长食品的保质期。
5. 医药
聚乙烯醇1799溶解方法
聚乙烯醇1799溶解方法
聚乙烯醇（Polyvinyl alcohol，PVA）是一种无毒、无味、无色的高分子材料，是一种重要的合成纤维、塑料、胶粘剂和涂料的原料。聚乙烯醇1799是指平均聚合度为1799的PVA，它具有优异的水溶性和胶性能，广泛应用于纺织、造纸、食品包装等领域。下面介绍其溶解方法。
1. 水溶法: 聚乙烯醇1799的最常见溶解方法是用水将其溶解。在溶解过程中要注意，切不可添加过多的溶剂。首先在容器中加入一定量的水，然后慢慢的向水中加入聚乙烯醇，边搅拌边加入，直到完全溶解即可。
3. 二氧化硅溶解法: 这种方法需要将聚乙烯醇与二氧化硅混合，在加入水或乙醇溶解。首先将聚乙烯醇和二氧化硅混合均匀，然后再向其中加入水或乙醇，边搅拌边加入，直到完全溶解即可。
4. 离子交换树脂法: 这种方法需要在交换树脂中进行。在使用之前先用去离子水冲洗树脂，然后加入适量的交换树脂到 PVA 溶液中，搅拌均匀，放置一段时间让树脂将
PVA 吸附，然后对溶液进行真空脱气。
5. 热溶法: 这种方法通常用于低聚物的制备。将聚乙烯醇粉末加入熔融的溶剂中进行溶解。这种方法不用考虑水或乙醇从中剥离的问题，但需要小心控制温度。
综上所述，聚乙烯醇1799的溶解方法可以通过水溶法、乙醇溶解法、二氧化硅溶解法、离子交换树脂法和热溶法来完成。不同的方法具有各自的优缺点，在选用时应根据实际需要进行选择。
聚乙烯醇材质分类
聚乙烯醇材质分类
聚乙烯醇（Polyvinyl Alcohol，PVA）是一种重要的合成材料，常用于纺织品、粘合剂、涂料、薄膜、包装材料等多个领域。根据其物化特性和用途不同，聚乙烯醇可以分为以下几类：
1. 根据聚合度：
- 低聚物：聚合度较低的PVA，常用于粘合剂和涂料等。
- 中聚物：聚合度在1000-2000之间的PVA，通常用于制备纺织品和薄膜等。
- 高聚物：聚合度较高的PVA，常用于制备高性能薄膜和包装材料等。
2. 根据水解度：
- 部分水解型：水解度在80-90%之间的PVA，通常用于制备可溶于水的涂料和粘合剂等。
- 完全水解型：水解度达到100%的PVA，主要用于制备薄膜和纺织品等。
3. 根据添加剂：
- 硼酸型：在PVA分子中掺杂了一定量的硼酸，提高了其耐热性和机械性能，适用于高温条件下的应用。
- 初期降解型：在PVA分子中加入了一些可生物降解的单体，使其在特定条件下能够降解，适用于制备生物可降解材料和医用材料等。
总之，根据聚合度、水解度和添加剂的不同，聚乙烯醇可以制备出多种不同性能和特点的材料，以适应各种应用需求。
聚乙烯醇胶的固化原理

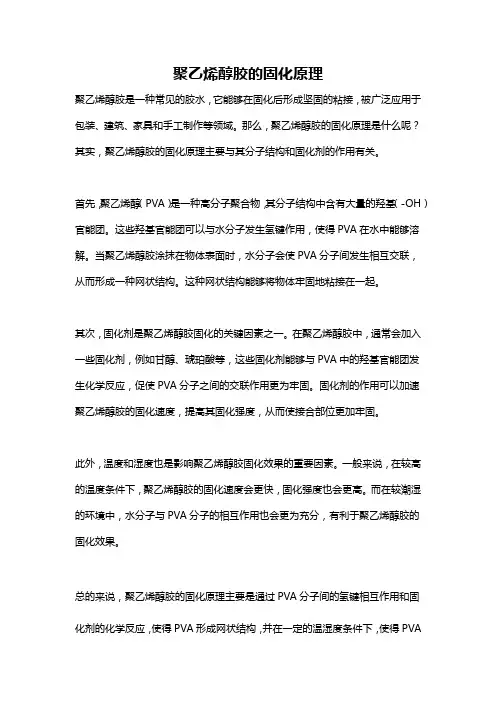

聚乙烯醇胶的固化原理
聚乙烯醇胶是一种常见的胶水，它能够在固化后形成坚固的粘接，被广泛应用于包装、建筑、家具和手工制作等领域。那么，聚乙烯醇胶的固化原理是什么呢？其实，聚乙烯醇胶的固化原理主要与其分子结构和固化剂的作用有关。
首先，聚乙烯醇（PVA）是一种高分子聚合物，其分子结构中含有大量的羟基（-OH）官能团。这些羟基官能团可以与水分子发生氢键作用，使得PVA在水中能够溶解。当聚乙烯醇胶涂抹在物体表面时，水分子会使PVA分子间发生相互交联，从而形成一种网状结构。这种网状结构能够将物体牢固地粘接在一起。
其次，固化剂是聚乙烯醇胶固化的关键因素之一。在聚乙烯醇胶中，通常会加入一些固化剂，例如甘醇、琥珀酸等，这些固化剂能够与PVA中的羟基官能团发生化学反应，促使PVA分子之间的交联作用更为牢固。固化剂的作用可以加速聚乙烯醇胶的固化速度，提高其固化强度，从而使接合部位更加牢固。
此外，温度和湿度也是影响聚乙烯醇胶固化效果的重要因素。一般来说，在较高的温度条件下，聚乙烯醇胶的固化速度会更快，固化强度也会更高。而在较潮湿的环境中，水分子与PVA分子的相互作用也会更为充分，有利于聚乙烯醇胶的固化效果。
总的来说，聚乙烯醇胶的固化原理主要是通过PVA分子间的氢键相互作用和固化剂的化学反应，使得PVA形成网状结构，并在一定的温湿度条件下，使得PVA分子间的交联作用更为牢固，从而实现胶水的固化。值得注意的是，在使用聚乙烯醇胶时，需要注意控制好温湿度条件，并选择适当的固化剂，以确保胶水的固化效果和牢固性。
聚乙烯醇饱和蒸气压
聚乙烯醇饱和蒸气压
聚乙烯聚乙烯醇是一种重要的高分子材料，广泛应用于各个领域。醇饱和蒸气压是一个复杂的物理现象，涉及到聚合物的分子结构、温度、压力等多个因素。其饱和蒸气压是一个重要的物理性质，影响着聚乙烯醇的使用和加工。本文将对聚乙烯醇饱和蒸气压进行详细介绍，包括其定义、影响因素、测量方法以及应用等方面。为了给您一个全面的了解，我将从以下几个方面展开介绍：
一、聚乙烯醇的基本性质
聚乙烯醇（PVA）是一种白色或微
一、聚乙烯醇饱和蒸气压的定义
饱和蒸气压是指物质在一定温度下，气相和液相达到平衡状态时的蒸汽压力。黄色的粉末，具有优异的成膜性、粘附性和溶解性。对于聚乙烯醇而言，饱和蒸气压是指在特定温度下，聚乙烯醇溶液中气相和液相达到平衡状态时的蒸汽压力。这个压力的大小反映了聚乙烯醇的挥发性。由于其分子链中含有大量的羟基，使得PVA具有较高的极性和亲水性。
二、聚乙烯醇饱和蒸气压的影响因素
1. 温度：随着温度的升高，聚乙烯醇的饱和蒸气压也会相应升高。这些特性使得PVA在许多领域都有广泛的应用，如粘合剂、涂料、化妆品、食品包装等。这是因为温度升高，分子的热运动加剧，使得聚乙烯醇分子更容易从液相逸出形成气相。
2. 浓度：聚乙烯醇饱和蒸气压随浓度的增加而升高。
二、饱和蒸气压的概念
饱和蒸气压是指某种物质在一定温度下，气相和液相达到平衡状态时的压力。在一定温度下，高浓度的聚乙烯醇溶液中，分子间的相互作用更加显著，使得气体不易从液相逸出，因此饱和蒸气压较高。对于聚合物而言，饱和蒸气压的大小取决于其分子量、分子链结构、温度和压力等因素。
3. 分子量：分子量越高的聚乙烯醇，其饱和蒸气压越低。在一定的温度下，聚乙烯醇的饱和蒸气压随着分子量的增加而降低。这是由于高分子量的聚乙烯醇分子间的相互作用更加复杂，气体不易从液相逸出。
4. 溶剂：使用不同的溶剂制备聚乙烯醇溶液时，其饱和蒸气压也会有所不同。
三、聚乙烯醇饱和蒸气压的影响因素 1. 温度：随着温度的升高，聚乙烯醇的饱和蒸气压也会相应增加。这主要是因为不同溶剂的挥发性不同，从而影响了聚乙烯醇饱和蒸气压的大小。这是由于温度升高会使分子热运动加剧，促进聚乙烯醇分子之间的相互作用和扩散，从而增加了气相中的分子数量。
纺织浆料中聚乙烯醇(pva)含量测定方法探讨
纺织浆料中聚乙烯醇(pva)含量测定方法探讨
1 研究背景
聚乙烯醇（PVA）是一种广泛应用的合成纤维润湿剂，用于处理纱
线、化纤等时，可能会遇到PVA的含量检测问题。PVA在纺织品中的应
用涉及许多因素，如润湿剂的有效性、物理性质的改变等，因此，PVA
的含量测定受到广泛关注。
2含水量对PVA浓度测定的影响
在纺织纤维与润湿剂的处理过程中，含水量会影响PVA浓度测定，
从而影响处理后织物及其他物理性能的稳定性。一般来说，PVA的标准
化试验配合物和测定量的实验方法应该保持在十分之一水份。如果织
物与PVA的接触物中的水分超过十分之一，那么，PVA的测定方法需要
一定的调整：可以在实验过程中加入吸附剂或表面活性剂，以去除剩
余的水分，以减小实验数据的变动。
3 PVA的测定方法
应用有机溶剂萃取法来测定PVA的含量也是一种常用的方法，其
原理是将实验样品及其混合物分离，然后，用特定的溶剂将聚乙烯醇
从其他物质中分离出来，最后用AOAC（AOAC）方法进行测定。
4 PVA的检测技术
目前，纺织工业中PVA含量检测技术以傅里叶变换红外光谱
（FTIR）和红外激发技术（IRE）为主，其优点是无接触敏感，不需要溶剂，可以直接在样品上进行检测，可以实现连续检测。但是傅立叶
变换红外光谱（FTIR）和红外激发技术（IRE）检测中，必须要掌握准
确的参考样例，并定量学处理检测数据，相对而言，复杂性较高。
5 总结
聚乙烯醇（PVA）在纺织界的广泛使用，涉及到它的含量测定，本
文重点介绍了以实验化学萃取法和傅立叶变换红外光谱（FTIR）技术
对纺织浆料中聚乙烯醇（PVA）含量进行检测的原理和方法，结果表明，
通过这两种技术选择实用性强，但是测量结果的准确度也应看重参照
样品的准确性和量化处理技术的可靠性。
聚乙烯醇 软化温度
聚乙烯醇 软化温度
聚乙烯醇（PVA）是一种常见的合成树脂，其软化温度是指在加热作用下，PVA开始软化并变得可塑的温度。PVA的软化温度取决于其分子量、结晶度和添加剂等因素。
从化学角度来看，PVA的软化温度通常在140°C至180°C之间。这意味着在这个温度范围内，PVA会开始软化并且变得易于加工和成型。然而，需要注意的是，软化温度并非固定不变的数值，而是会受到PVA的具体类型和制造工艺的影响。
另外，从工程角度来看，PVA的软化温度对于塑料加工和成型非常重要。在制造PVA制品时，需要确保加热温度能够使PVA达到足够的软化程度，以便进行注塑、挤出或吹塑等加工工艺。因此，生产厂家通常会根据具体的生产需求来控制PVA的软化温度，以确保产品质量和生产效率。
总的来说，PVA的软化温度是一个重要的物理特性，对于塑料加工和应用具有重要意义。厂家和研究人员需要深入了解PVA的软化温度特性，以便更好地利用这一材料的优点，并在实际应用中取得更好的效果。
聚乙烯醇(PVA)制备方法
第 1 页 共 1 页 聚乙烯醇(PVA)制备方法
[结构式] [制备办法]是白色、粉末状树脂，由醋酸乙烯水解而得。因为分子链上含有大量羟基，聚乙烯醇具有良好的水溶性。聚乙烯醇不能挺直由乙烯醇聚合而成，由于乙烯醇极不稳定，不行能存在游离的乙烯醇单体。因此聚乙烯醇的制备分为3步：①由乙酸乙烯聚合生成聚乙酸乙烯；②聚乙酸乙烯醇解生成聚乙烯醇；③回收乙酸和甲醇。 详细工艺如下。①乙酸乙烯的聚合通常采纳溶液聚合法，乙酸乙烯经预热后，与溶剂(如等)和引发剂(如偶氮二异丁腈等)混合，送入两台串联聚合釜，于66～68℃及常压下举行反应，聚合反应4～6h后，有2/3的聚合成聚乙酸乙烯。②聚乙酸乙烯与氢氧化钠甲醇溶液以聚乙酸乙烯：甲醇：：水为1：2：0.01：0.0002的质量比同时加入高速混合器经充分混合后进入皮带醇解机，皮带带速以1.1～1.2m/min移动，醇解结束后得到固化聚乙烯醇，经粉碎、压榨、干燥脱除溶剂后得到成品聚乙烯醇。③通过萃取和水解的方式回收乙酸和溶剂(如甲醇等)。上述工艺中，引发剂有过氧化苯甲酰、过氧化氢、偶氮二异丁腈等；溶剂有甲醇、甲苯、苯、氯苯、和乙酸乙酯等，工业上常用甲醇作溶剂，由于甲醇的链转移常数小，生产聚乙烯醇时不必分别去甲醇，可挺直举行醇解。聚乙酸乙烯的醇解办法有两种：酸法醇解和碱法醇解，因为工业上酸法醇解生产出的产品不稳定、色深等缺点而很少采纳。 聚丙烯酰胺和聚氧化乙烯接枝共聚物 [制备办法]加拿大McMaster高校的邓玉林等以聚丙烯酰胺和聚氧化乙烯为原料，通过伽马射线辐射引发制备出聚丙烯酰胺和聚氧化乙烯接枝共聚物。详细工艺：将质量分数为1.16%的聚丙烯酰胺(相对分子质量为5×106)和质量分数为1.35%聚氧化乙烯(相对分子质量为3×105)溶于水中，并在室温下将上述水溶液用60Co发射源举行辐射引发，辐射剂量为34krad/h，反应8.0h后，即得聚丙烯酰胺和聚氧化乙烯接枝共聚物，产物用丙酮沉淀以去除聚氧化乙烯均聚物。
聚乙烯醇PVA
.
. 聚乙烯醇PVA
聚乙烯醇，有机化合物，白色片状、絮状或粉末状固体，无味。溶于水，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。微溶于二甲基亚砜。聚乙烯醇是重要的化工原料，用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂、胶水等。
中文名：聚乙烯醇 英文名polyvinyl alcohol, vinylalcohol polymer
别 称：PVA 化学式 [C2H4O]n 分子量 44.05（单体） CAS登录号9002-89-5
熔 点230-240℃ 水溶性：溶于水 外 观：白色片状、絮状或粉末状固体
闪 点：79℃ 应 用：粘合剂、乳化剂、分散剂等
危险性描述：吸收后对身体有害，可燃，具有刺激性。
目录
1 技术指标
2 医药级
3 危险性
4 急救措施
5 消防措施
6 泄漏处理
7 操作处置
8 接触控制
9 个体防护
10 理化特性
▪ 特性 .
. ▪ PVA薄膜制造
11 主要用途
12 配伍禁忌
13 用途应用
▪ 产品性能
▪ 产品用途
▪ 使用方法
▪ 贮存
▪ 消泡剂添加
▪ 储运
14 市场分析
技术指标 编辑
聚乙烯醇产品标准(cp2010)
序号 指标名称 标准
1 外观 白色固体粉末
2 黏度 3～70
3 PH值 4.5～6.5
4 干燥失重 ≤5.0
5 炽灼残渣 ≤0.5
6 酸值 ≤3.0%
7 醇解度 85～89 .
. 8 重金属 ≤10PPM
聚乙烯醇产品标准（USP25）
低黏度
序号 指标名称 标准
1 外观 白色固体粉末
2 黏度 4.0～7.0
3 PH值 5～8
4 平均分子量 16000～20000
5 干燥失重 ≤5.0
6 炽灼残渣 ≤2.0
7 水不溶性杂质 ≤0.1%
