用表面改性技术提高电镀金刚石工具的使用性能
金刚石的表面镀覆
金刚石的表面镀覆
金刚石或CBN表面镀镍增重56%、30%，其性能共同点：
均可提高磨料的机械把持力，提高制品的使用寿命，这是镀覆的最根本的性质。
另外，电镀和化学镀的不同点是：
1：电镀的镀层是纯镍，延展性较好，只是磨具在工作的时候容易掉镍，加工效果不好，2：电镀的毛刺较细，强度不高
3：电镀的镀层是较平整，相对于化学镀的镀层来说，保持力没化学镀的好
化学镀的优势：
1：化学镀是属于镍磷合金镀层，强度较好，属于硬脆性质，做砂轮时化学镀是最好的
2：毛刺强度高
3：化学镀镀层是非晶态结构，这个特性使得磨料的机械把持力更强，。
金刚石表面镀覆金属的性能研究_张凤林
经盐浴镀和化学镀后, 几乎 100% 的金刚石均被 镀覆上金属, 表明这两种金属镀覆工艺是可行和成功 的。盐浴镀 Ti 的金刚石表面呈灰黑色; 化学镀 Ni 的 金刚石表面呈亮银色, 镀 Cu 的金刚石表面呈红色。
( 1) X 射线衍射分析 用 Y-4Q 型 X 射线衍射仪测得的镀覆金属后金 刚石 X 射线衍射图谱如图 1 所示。由图可见, 盐浴 镀 Ti 的金刚石出现了 TiC 的衍射峰, 表明 T i 与金刚 石通过 TiC 形成了化学冶金结合。化学镀 Ni 和 Cu 的金刚石上都有 Ni 和 Cu 的衍射峰出现; 镀 Ni 金刚
图 1 镀覆金属后金刚石 X 射线衍射图谱
石的表面镀层大多为非晶 Ni, 由于 Ni 层较厚, 所以 金刚石的衍射峰很弱。
( 2) 镀层表面形貌分析 图 2 为 用 PHILIPS XL- 30FEG 扫描电 子显微镜 观察到的镀 T i、镀 Ni 和镀 Cu 金刚石的表面形貌。 由图可见, 盐浴镀 Ti 和化学镀 Ni 的金刚石表面镀 层致密均匀, 而化学镀 Cu 的金刚石表面镀层较为疏 松, 且存在未镀覆部位, 这是由于 Cu 镀层较薄且易 氧化, 引起镀层剥落, 导致镀层表面结构疏松。
( b) 化学镀 Ni
图 3 镀层与金 刚石的界面结构
( 4) 盐浴镀和化学镀对金刚石性能的影响 ¹ 对抗压强度的影响 表 1 为盐浴镀 T i 和化学镀 Ni、Cu 金刚石颗粒 的抗压强度对比情况。
表 1 单颗粒金刚石抗压强度对比情况
金刚石状态 镀前 盐浴镀 Ti 化学镀 Ni 化学镀 Cu
抗压强度( kgf) 6
* 广东省自然科学基金资助项目( 项目编号: 990142) 广东工业大学青年基金资助项目( 项目编号: 992034)
金刚石表面改性的实用效果

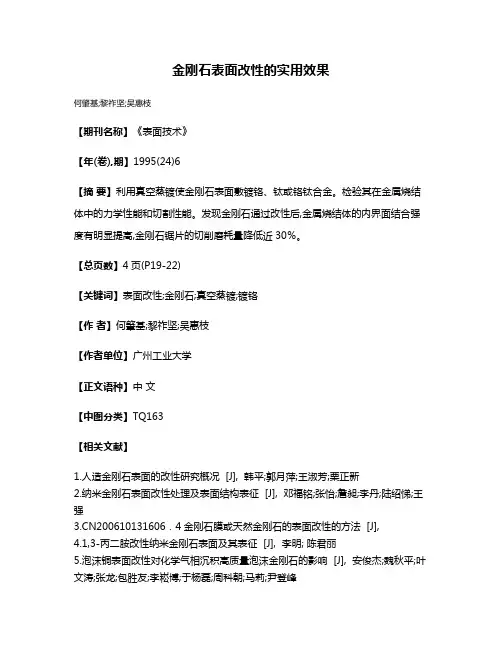

金刚石表面改性的实用效果
何肇基;黎祚坚;吴惠枝
【期刊名称】《表面技术》
【年(卷),期】1995(24)6
【摘要】利用真空蒸镀使金刚石表面敷镀铬、钛或铬钛合金。
检验其在金属烧结体中的力学性能和切割性能。
发现金刚石通过改性后,金属烧结体的内界面结合强度有明显提高,金刚石锯片的切削磨耗量降低近30％。
【总页数】4页(P19-22)
【关键词】表面改性;金刚石;真空蒸镀;镀铬
【作者】何肇基;黎祚坚;吴惠枝
【作者单位】广州工业大学
【正文语种】中文
【中图分类】TQ163
【相关文献】
1.人造金刚石表面的改性研究概况 [J], 韩平;郭月萍;王淑芳;栗正新
2.纳米金刚石表面改性处理及表面结构表征 [J], 邓福铭;张怡;詹昶;李丹;陆绍悌;王强
200610131606．4金刚石膜或天然金刚石的表面改性的方法 [J],
4.1,3-丙二胺改性纳米金刚石表面及其表征 [J], 李明; 陈君丽
5.泡沫铜表面改性对化学气相沉积高质量泡沫金刚石的影响 [J], 安俊杰;魏秋平;叶文涛;张龙;包胜友;李崧博;于杨磊;周科朝;马莉;尹登峰
因版权原因，仅展示原文概要，查看原文内容请购买。
电镀金刚石工具工艺
电镀金刚石工具工艺
《电镀金刚石工具工艺电镀金刚石工具工艺》
嘿，朋友们！今天咱来好好聊聊电镀金刚石工具工艺，这可是个相当厉害的东西呢！
你知道吗？电镀金刚石工具工艺就像是给工具穿上了一层超级坚固的铠甲。
想象一下，那些小小的金刚石颗粒，通过神奇的电镀魔法，紧紧地附着在工具的表面，让工具变得无坚不摧。
说起这工艺啊，那可得讲究不少。
从选择金刚石颗粒开始，就像是挑选手下的精兵强将，颗粒的大小、形状、品质，那都得精挑细选。
大颗粒能带来强大的切削力，小颗粒则能填补缝隙，让工具表面更加平滑。
然后呢，就是准备电镀液啦。
这电镀液就像是一锅神奇的汤料，各种化学物质的比例得恰到好处。
多一点少一点，那效果可就差得远喽。
在电镀的过程中，电流、电压的控制也特别关键。
这就好比给工具施魔法，电流大了小了，电压高了低了，都会影响到工具的品质。
而且啊，这个过程还得耐心等待，不能着急，就像煲汤一样，得小火慢炖，才能出美味。
还有哦，电镀的时间也得把握好。
时间短了，金刚石附着不牢固；时间长了，又可能影响工具的性能。
这就像是做饭掌握火候，多一分少一分都不行。
当电镀完成后，出来的工具那可真是让人眼前一亮！闪闪发光，锋利无比。
用这样的工具干活，那效率简直杠杠的！
啊，电镀金刚石工具工艺可不是一件简单的事儿，需要细心、耐心，还得有丰富的经验和技巧。
但当看到经过自己精心打造的工具能够发挥巨大作用的时候，那种满足感和成就感，真是没法形容！怎么样，朋友们，是不是对这个工艺有了点新的认识呀？。
金刚石表面金属化对电镀金刚石线锯性能及生产的影响
曾 昭岘 ，罗 晖 ，邹 文 ，周 剑 ，彭 帅 ，郑淑 芳 ，胡 昌文
（江西 核工 业 兴 中新 材 料 有 限公 司 ，江西 南 昌 ３３００９６）
摘 要 ：利 用 复合 电镀 法 ，分 别 选取 未金 属 化 和金 属 化 的金 刚 石 磨 粒 ，以 ｑ￣１２０ ｔｘｍ 的镀 铜 圆柱 形琴 钢 丝 为基 体 ，氨 基磺 酸镍 溶 液 为 电镀 溶 液 ，通 过 落砂 法 制备 了金 刚 石 线锯 。采 用 扫描 电子 显微 镜 观 察 线锯 的表 面形 貌 ，并研 究 了金 刚石磨 粒金 属 化 对 线锯 生产 的 各项 参 数 的影 响 。结 果表 明 ，选 用金 属 化 的金 刚石 磨 粒 能够得 到 沉积 速 度 快 、密度 高 、均 匀性 好 、把 持 力 高、使 用寿 命 长 、切 割 效 率 以及 生产 效率 高 的 高品质金 刚石 线锯 。 关键 词 ：复 合 电镀 ；金 属 化 ；金 刚石 磨粒 ；落砂 法 中图分 类 号 ：ＴＱ１５３．１２ 文献标 识 码 ：Ａ
Ｅｆｆｅｃｔ ｏｆ Ｄｉａｍ ｏｎｄ Ｓｕｒｆａｃｅ Ｍ ｅｔａｌｌｉｚａｔｉｏｎ ｏｎ ｔｈｅ Ｐｅｒｆｏｒｍ ａｎｃｅ ａｎｄ Ｐｒｏｄｕｃｔｉｏｎ ｏｆ Ｅｌｅｃｔｒ０ｐｌａｔｅｄ Ｄｉａｍ ｏｎｄ Ｗ ｉｒｅ Ｓａｗ
ＺＥＮＧ Ｚｈａｏｋｕｎ，ＬＵＯ Ｈｕｉ，ＺＯＵ Ｗ ｅｎ，ＺＨＯＵ Ｊｉａｎ，ＰＥＮＧ Ｓｈｕａｉ， ＺＨ ＥＮＧ Ｓｈｕｆａｎｇ，Ｈ Ｕ Ｃｈａｎｇｗｅｎ
引 言
目前 ，晶体 硅 切 割 方法 主 要有 游 离 态金 刚石 磨 粒 线 锯 切 割 和 固结 态 金 刚 石 磨 粒 线 锯 切 割 两 种 。 游 离 态 金 刚石 磨 粒 线锯 切 割 为 边切 割边 向 钢 丝 输 送 带 有 磨 粒 的浆 料 ，切 割效 率 低 ，锯 口损 耗 大 ，表
金刚石表面化学镀覆技术的应用研究的开题报告
金刚石表面化学镀覆技术的应用研究的开题报告1. 研究背景金刚石是一种硬度极高、热稳定性极好、化学惰性很高的高纯度碳晶体，被广泛应用于工业领域，如机械加工、切割、抛光等。
由于其高硬度、高强度和优异导热性能等特点，金刚石的表面化学镀覆技术被广泛研究和应用。
金刚石表面化学镀覆技术可以通过对金刚石表面进行物理和化学性质的调整，可以改善其性能，增加其粘附力和改进其生物和医学应用。
2. 研究目的本文的研究目的是探讨金刚石表面化学镀覆技术的应用研究，包括技术原理、表面化学镀覆工艺、表面化学镀覆的影响因素、表面形貌的变化以及在不同领域的应用。
3. 研究方法本文采用文献调研法和实验研究法相结合。
首先，通过文献调研法，了解金刚石表面化学镀覆技术的发展历程、原理、工艺流程、应用领域等情况；接着，基于实验研究法，选取金刚石为样品，采用化学镀覆技术对其表面进行镀覆处理，然后通过扫描电子显微镜（SEM）、能谱分析仪（EDX）、傅里叶变换红外光谱仪（FT-IR）等测试手段进行表征实验。
4. 预期结果本文预计得出金刚石表面化学镀覆技术的工艺流程和技术优劣势，探究表面化学镀覆的机理，深入研究表面化学镀覆的影响因素，比较不同表面化学镀覆方案的优缺点，分析表面化学镀覆后金刚石表面形貌的变化，并在生物和医学领域中给出金刚石表面化学镀覆技术的创新应用。
5. 研究意义本文的研究对金刚石表面化学镀覆技术的应用和推广具有重要意义。
通过对金刚石表面化学镀覆技术的研究，可以提高金刚石表面的机械性能，增加其耐磨性和附着性，并拓展其在不同领域的应用。
此外，本文对表面化学镀覆技术在生物和医学领域的应用也有一定的指导意义，可以为相关研究提供参考。
金刚石表面镀覆对铁基金刚石锯切工具界面的影响
金刚石表面镀覆对铁基金刚石锯切工具界面的影响本课题通过设计,合理的金刚石表面进行化学镀镍。
再将化学镀金刚石置于滚镀装置中在镀镍的基础上滚镀镍及镍/纳米复合镀层，使用扫描电镜和能谱分析纳米电沉积的复合镀金刚石的表面形貌及微观结构。
将复合镀金刚石加入到铁基胎体中烧结成节块，检测试样的力学性能，用扫描电镜观察样条的断口形貌，使用能谱分析金刚石和镀层及胎体之间的存在状态，阐述金刚石和胎体间的结合状态与试样力学性能之间的关系。
结果表明：随增重量的增加，其镀层厚度增加，镀层越厚，镀层表面越平滑、致密，纳米粒子的加入在一定程度上具有细化晶粒的作用。
当镀层厚度达到14.5μm时，抗弯强度值达到最大值105.58MPa。
镀层的最佳厚度为14.5μm。
镀层越厚，纳米粒子的比例越大。
当温度为790℃，烧结压力为20MPa时，节块的硬度和抗弯强度最大。
节块的应力应变关系为典型的陶瓷的应力应变曲线。
使用EDS分析Ni-纳米SiC复合镀层金刚石样条的断口上的金刚石和金刚石脱落后所留下的脱落坑，发现在金刚石表面存在大量结合剂元素Cu、Fe、Ni等。
且在金刚石脱落坑中也发现了镀层中的Si元素，说明在烧结充分，纳米粒子的加入提高了复合材料的界面结合。
复合电镀强化金刚石颗粒对钻头性能的影响
复合电镀强化金刚石颗粒对钻头性能的影响
伍涛;田宏杰;马宇
【期刊名称】《材料保护》
【年(卷),期】2024(57)1
【摘要】为提高孕镶金刚石钻头的碎岩效率和钻进寿命,提出复合电镀强化金刚石颗粒形成钻头胎体局部非均质化的思路,将金刚石在钻头胎体中的出刃效果和包镶强度分离开来。
采用化学镀和复合电镀强化了金刚石颗粒,热压烧结制备了金刚石钻头胎体。
研究了金刚石颗粒在复合电镀强化后的性能变化、钻头胎体的摩擦磨损特性、金刚石在钻头胎体中的出刃状态和结合界面。
结果表明,复合电镀强化金刚石颗粒表面获得一层改性金属镀层,镀层形貌致密均匀,与金刚石结合状态良好;复合电镀强化金刚石颗粒有效提高了金刚石的表面润湿性和抗冲击性能;非均质化胎体结构保证了金刚石缓慢出刃过程和出刃高度。
复合电镀强化金刚石颗粒有效提高了金刚石钻头的综合性能。
【总页数】7页(P156-162)
【作者】伍涛;田宏杰;马宇
【作者单位】中煤科工西安研究院(集团)有限公司
【正文语种】中文
【中图分类】TQ153
【相关文献】
1.MoS2的电镀工艺对低温低压下MoS2-Ni基金刚石钻头胎体摩擦性能的影响
2.电镀金刚石钻头钻削高体积分数SiCp/Al复合材料入口棱边缺陷的研究
3.电镀金刚石钻头胎体性能与电镀工艺的关系研究
4.胎体弱化颗粒材质对WC基孕镶金刚石钻头胎体磨损性能的影响
5.C/SiC复合材料微孔的电镀金刚石钻头钻削加工
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
・
ｌ ４ ・
Ｍａ ｒ ．２ ０ １ ４
Ｅｌ ｅ ｃ ｔ ｒ ｏ ｐｌ ａ ｔ ｉ ｎ ｇ ＆ Ｐｏ ｌ ｌ ｕ ｔ ｉ ｏ ｎ Ｃｏ ｎｔ ｒ ｏ ｌ
Ｖ０ Ｉ ． ３ ４ ＮＯ ２
．
用 表 面 改 性 技 术 提 高 电 镀 金 刚 石 工 具 的 使 用 性 能
Ｉ ｍ ｐｒ ｏ ｖ ｉ ｎｇ Ｓ ｅ ｒ ｖ ｉ ｃ ｅ Ｐｅ ｒ ｆ ｏ ｒ ｍａ ｎｃ ｅ ｏ ｆ Ｅｌ ｅ ｃ ｔ ｒ ０ ｄ ｅ ｐ ０ ｓ ｉ ｔ ｅ ｄ Ｄｉ ａ ｍｏｎ ｄ Ｔｏ ｏ ｌ ｓ
镍 钴 连 接 点 生 长在 金 刚 石 与 镀 层 的 结 合 面 上 ， 形 成 镀 层 与金 刚石 微 粒 间 的 金 属 键 结 合 ； 其 陶 瓷 材 料 去 除 体 积
是 未经表 面改性金 刚石 电镀 钻 头的 １ ． ６倍 ， 明 显提 高 了电镀 金 刚石 工具 的磨 削性能 和使 用寿命 。 关键词 ： 电镀 ； 金 刚石 工具 ； 表 面改性 ；金属键
Ａｂｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈｅ ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｐｌ ａ ｔ ｅ ｄ ｄｉ ａ ｍｏ ｎ ｄ ｔ ｏｏ ｌ ｓ ｗｅ ｒ ｅ ｐ ｒ ｅ ｐ ａ ｒ ｅ ｄ ｂｙ ｕｓ ｉ ｎｇ ｓ ｕ ｒ ｆ ａ ｃ ｅ — ｍ ｏｄ ｉ ｆ ｉ ｅ ｄ ａ ｎｄ ｓ ｕ ｒ ｆ ａ ｃ ｅ
ＨＵＡＮ Ｇ Ｚｈｉ — ｗｅ ｉ ｌ ｕ ． ＬＩ Ｕ Ｙｕ — ｂｉ ｎ ． ＬＩ Ｙｕ ｎ － ｄｏ ｎｇ
（ １ ． Ｙｅ ｌ ｌ ｏｗ Ｒｉ ｖ ｅ ｒ Ｃｏｎ ｓ ｅ ｒ ｖａ ｎ ｃ ｙ Ｔｅ ｃ ｈｎ ｉ ｃ ａ ｌ Ｉ ｎ ｓ ｔ ｉ ｔ ｕｔ ｅ，Ｋａ ｉ ｆ ｅ ｎ ｇ ４ ７５ ０ ０ ４，Ｃｈｉ ｎａ；２． Ｃｏｌ ｌ ｅ ｇ ｅ ｏ ｆ Ｍｅ ｃ ｈａ ｎｉ ｃ ａ ｌ
Ｅｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ，Ｈｅ ｎ ａ ｎ Ａｇ ｒ ｉ ｃ ｕ ｌ ｔ ｕ ｒ ａ ｌ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ，Ｚ ｈ ｅ ｎ ｇ ｚ ｈ ｏ ｕ ４ ５ ０ ０ ０ ２ ，Ｃｈ ｉ ｎ ａ ）
摘要： 分 别用 经表 面改性 和 未经表 面改性 的金 刚石微 粒制备 电镀金 刚石 工具 。通 过 扫描 电子 显微 镜 观 察
ｕ ｎｍｏ ｄｉ ｆ ｉ ｅ ｄ ｄ ｉ ａ ｍｏ ｎｄ ｐ ａ ｒ ｔ ｉ ｃ ｌ ｅ ｓ ｒ ｅ ｓ ｐｅ ｃ ｔ ｉ ｖｅ ｌ ｙ． Ｔｈｅ ｓ ｕ ｒ ｆ ａ ｃ ｅ ｍｏ ｒ ｐｈｏ ｌ ｏ ｇｙ ｏ ｆ ｔ ｈｅ ｐ ｒ ｅ ｐａ ｒ ｅ ｄ ｔ ｏｏ ｌ ｓ ｗａ ｓ ｏ ｂｓ ｅ ｒ ｖ ｅ ｄ ｗｉ ｔ ｈ ＳＥＭ ． Ｔｈ ｅ ｓ ｅ ｒ ｖｉ ｃ ｅ ｌ ｉ ｆ ｅ ａ ｎｄ ｐｅ ｒ ｆ ｏ ｒ ｍａ ｎ ｃ ｅ ｏ ｆ ｔ ｈ ｅ ｔ ｏ ｏ ｌ ｓ ｐｒ ｅ ｐ ａ ｒ ｅ ｄ ｗｉ ｔ ｈ ｔ ｈ ｅ ｓ ｅ ｔ ＷＯ ｄ ｉ ｆ ｆ ｅ ｒ ｅ ｎｔ ｋｉ ｎ ｄｓ ｏｆ ｄ ｉ ａ ｍｏ ｎｄ ｐａ ｒ ｔ ｉ ｃ ｌ ｅ ｓ ｗｅ ｒ ｅ ｔ ｅ ｓ ｔ ｅ ｄ ｂ ｙ ｃ ｅ ｒ ａ ｍｉ ｃ ｄｒ ｉ ｌ ｌ ｉ ｎ ｇ ａ ｎｄ ｃ ｕｔ ｔ ｉ ｎｇ ｐ ｒ ｏｃ ｅ ｓ ｓ ｅ ｓ ． Ｉ ｔ ｉ ｓ ｓ ｈ ｏｗｎ ｔ ｈ ａ ｔ ｆ ｏ ｒ ｔ ｈｅ ｅ ｌ ｅ ｃ ｔ ｒ ｏｐｌ ａ ｔ ｅ ｄ ｄｉ ａ ｍｏ ｎ ｄ ｔ ｏ ｏｌ ｓ ｐｒ ｅ ｐａ ｒ ｅ ｄ ｗｉ ｔ ｈ ｓ ｕｒ ｆ ａ ｃ ｅ — ｍｏｄ ｉ ｆ ｉ ｅ ｄ ｄ ｉ ａ ｍｏ ｎｄ ｐａ ｒ ｔ ｉ ｃ ｌ ｅ ｓ， ｔ ｈｅ ｂ ｏｕ ｎｄ ａ ｒ ｉ ｅ ｓ ｂ ｅ ｔ ｗｅ ｅ ｎ
ｗｉ ｔ ｈ Ｓ ｕ ｒ ｆ ａ ｃ ｅ Ｍ ｏ ｄ ｉ ｆ ｉ ｃ ａ ｔ ｉ ｏ ｎ Ｔｅ ｃ ｈｎｉ ｑｕｅ
黄志伟 。 ， 刘玉 宾 。 李云 东 （ １ ． 黄 河水利 职业技 术 学院 ，河 南 开封 ４ ７ ５ ０ ０ ４ ；２ ． 河南农 业 大学 机 电工程 学院 ，河 南 郑 州 ４ ５ ０ ０ ０ ２ ）
工具 的表 面形貌 。对 陶瓷材 料进行 钻 削加 工 ， 测 试 两种 不 同金 刚石 微 粒 所制 备 的 工 具 的使 用寿 命 及性 能 。
结果表 明 ： 用经表 面 改性 的金 刚石制备 电镀金 刚石 工具 ， 金 刚石 与镍一 钴镀 层 间的界 限 消失 ， 并有 一 些 分散 的
