复合材料力学性能实验复习题new要点
复合材料复习题

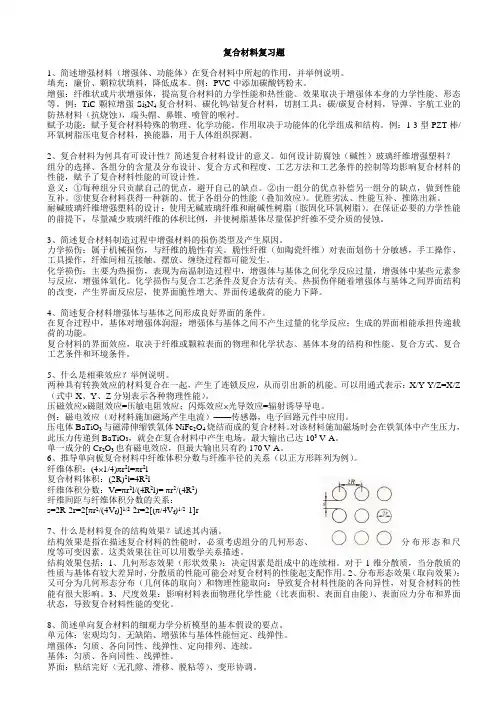

复合材料复习题1、简述增强材料（增强体、功能体）在复合材料中所起的作用，并举例说明。
填充：廉价、颗粒状填料，降低成本。
例：PVC中添加碳酸钙粉末。
增强：纤维状或片状增强体，提高复合材料的力学性能和热性能。
效果取决于增强体本身的力学性能、形态等。
例：TiC颗粒增强Si3N4复合材料、碳化钨/钴复合材料，切割工具；碳/碳复合材料，导弹、宇航工业的防热材料（抗烧蚀），端头帽、鼻锥、喷管的喉衬。
赋予功能：赋予复合材料特殊的物理、化学功能。
作用取决于功能体的化学组成和结构。
例：1-3型PZT棒/环氧树脂压电复合材料，换能器，用于人体组织探测。
2、复合材料为何具有可设计性？简述复合材料设计的意义。
如何设计防腐蚀（碱性）玻璃纤维增强塑料？组分的选择、各组分的含量及分布设计、复合方式和程度、工艺方法和工艺条件的控制等均影响复合材料的性能，赋予了复合材料性能的可设计性。
意义：①每种组分只贡献自己的优点，避开自己的缺点。
②由一组分的优点补偿另一组分的缺点，做到性能互补。
③使复合材料获得一种新的、优于各组分的性能（叠加效应）。
优胜劣汰、性能互补、推陈出新。
耐碱玻璃纤维增强塑料的设计：使用无碱玻璃纤维和耐碱性树脂（胺固化环氧树脂）。
在保证必要的力学性能的前提下，尽量减少玻璃纤维的体积比例，并使树脂基体尽量保护纤维不受介质的侵蚀。
3、简述复合材料制造过程中增强材料的损伤类型及产生原因。
力学损伤：属于机械损伤，与纤维的脆性有关。
脆性纤维（如陶瓷纤维）对表面划伤十分敏感，手工操作、工具操作，纤维间相互接触、摆放、缠绕过程都可能发生。
化学损伤：主要为热损伤，表现为高温制造过程中，增强体与基体之间化学反应过量，增强体中某些元素参与反应，增强体氧化。
化学损伤与复合工艺条件及复合方法有关。
热损伤伴随着增强体与基体之间界面结构的改变，产生界面反应层，使界面脆性增大、界面传递载荷的能力下降。
4、简述复合材料增强体与基体之间形成良好界面的条件。
复合材料力学考试要求和复习要点

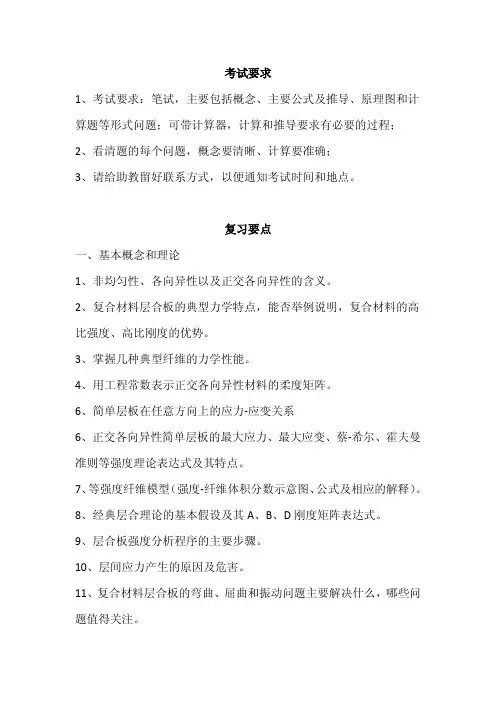

考试要求1、考试要求：笔试，主要包括概念、主要公式及推导、原理图和计算题等形式问题；可带计算器，计算和推导要求有必要的过程；2、看清题的每个问题，概念要清晰、计算要准确；3、请给助教留好联系方式，以便通知考试时间和地点。
复习要点一、基本概念和理论1、非均匀性、各向异性以及正交各向异性的含义。
2、复合材料层合板的典型力学特点，能否举例说明，复合材料的高比强度、高比刚度的优势。
3、掌握几种典型纤维的力学性能。
4、用工程常数表示正交各向异性材料的柔度矩阵。
6、简单层板在任意方向上的应力-应变关系6、正交各向异性简单层板的最大应力、最大应变、蔡-希尔、霍夫曼准则等强度理论表达式及其特点。
7、等强度纤维模型（强度-纤维体积分数示意图、公式及相应的解释）。
8、经典层合理论的基本假设及其A、B、D刚度矩阵表达式。
9、层合板强度分析程序的主要步骤。
10、层间应力产生的原因及危害。
11、复合材料层合板的弯曲、屈曲和振动问题主要解决什么，哪些问题值得关注。
12、Halpin-Tsai计算公式及特点。
二、重点复习题1、利用最小余能原理，证明复合材料弹性模量的下限2、利用材料力学分析方法，推导简单层板弹性模量E1、E2的细观力学表达式3、对每一层性质和厚度都相同，按[0,45,-45,90]s 铺设的层合板来说，下面三个刚度矩阵哪些项为零？4、判断：●层合板层数的增加总会提高X方向或Y方向的轴向刚度●对于力学载荷，A矩阵与叠层顺序无关●对平衡铺层的层合板，刚度矩阵中D16和D26项总是零（平衡铺层：对每一个+α铺层，总存在一个具有相同厚度和材料性质的-α铺层）●[90]10 层合板的轴向刚度Ex比[90]4 层合板的大●对称层合板的D11 和D22具有相同的值5、对于下面铺层的层合板，选择每组正确的一项层合板对称中面层合板对称中面6、什么角度的铺层添加到下面层合板中可以消除拉伸载荷引起的剪切变形7、如果想得到最大的D66，如何改变层合板的铺层顺序8、[0°/±θ/90°]s铺层的层合板A16、A26是否为零；D16和D26的含义是什么？增添什么样的铺层可以减小D16和D269、请简要描述一种典型复合材料制备工艺及采用该工艺制备的典型产品和其力学特点；举例说明先进复合材料在国防、航空、航天领域的应用和作用（注意不涉密）。
复合材料复习总结

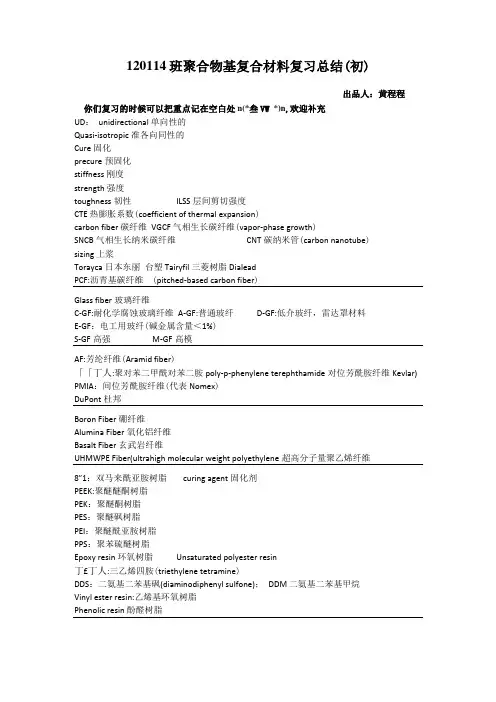

120114班聚合物基复合材料复习总结(初)出品人：黄程程你们复习的时候可以把重点记在空白处n(*叁VW *)n,欢迎补充UD：unidirectional 单向性的Quasi-isotropic准各向同性的Cure固化precure预固化stiffness 刚度strength 强度toughness韧性ILSS层间剪切强度CTE 热膨胀系数(coefficient of thermal expansion)carbon fiber 碳纤维VGCF 气相生长碳纤维(vapor-phase growth)SNCB气相生长纳米碳纤维CNT碳纳米管(carbon nanotube)sizing 上浆Torayca日本东丽台塑Tairyfil 三菱树脂DialeadPCF:沥青基碳纤维(pitched-based carbon fiber)Glass fiber玻璃纤维C-GF:耐化学腐蚀玻璃纤维A-GF:普通玻纤D-GF:低介玻纤，雷达罩材料E-GF：电工用玻纤(碱金属含量＜1%)S-GF高强M-GF高模AF:芳纶纤维(Aramid fiber)「「丁人:聚对苯二甲酰对苯二胺poly-p-phenylene terephthamide对位芳酰胺纤维Kevlar) PMIA：间位芳酰胺纤维(代表Nomex)DuPont杜邦Boron Fiber 硼纤维Alumina Fiber氧化铝纤维Basalt Fiber玄武岩纤维UHMWPE Fiber(ultrahigh molecular weight polyethylene超高分子量聚乙烯纤维8”1：双马来酰亚胺树脂curing agent固化剂PEEK:聚醚醚酮树脂PEK：聚醚酮树脂PES：聚醚砜树脂PEI：聚醚酰亚胺树脂PPS：聚苯硫醚树脂Epoxy resin 环氧树脂Unsaturated polyester resin丁£丁人:三乙烯四胺(triethylene tetramine)DDS：二氨基二苯基砜(diaminodiphenyl sulfone)；DDM 二氨基二苯基甲烷Vinyl ester resin:乙烯基环氧树脂Phenolic resin 酚醛树脂RTM: (resin transfer molding)树脂传递模塑CAI：压缩后冲击强度Individual tows:单向带laminate 层压板Multiaxielmultiply fabric 多轴向织物或者Non-crimp fabric :NCF无皱褶织物Prepreg 预浸料unidirectional prepreg 单向预浸料Pot life 适用期（树脂）workinglife（纤维）Shelf life储存期Resin flowability 树脂流动度Lay Up铺贴Gel time凝胶时间Tack粘性drape铺覆性resin content树脂含量Fiber areal density 纤维面密度volatile content 挥发分含量Separation film 分离膜Honeycomb sandwich construction 蜂窝夹心结构Infrared spectroscopy 红外光谱ATL: Automated tape-laying自动铺带法（CATL曲面铺带；FATL平面铺带）AFP:纤维自动铺放技术Automated fiber placementPultrusion拉挤成型OoA:非热压罐成型工艺out of autoclaveAllowables 许用值design Allowables 设计许用值Robustness 鲁棒性BVID目视勉强可检ISO国际标准ASTM美国标准HB中国航空标准JC中国建筑材料工业部标准FTIR-ATR傅里叶变换衰减全反射红外光谱法1.碳纤维PAN 一般采用湿法纺丝？因为干纺生产的纤维中溶剂不易洗净，在预氧化及碳化的过程将会由于残留溶剂的挥发或者分解而造成纤维粘结，产生缺陷。
材料力学性能习题及解答库及材料力学性能复习资料
第一章习题答案一、解释下列名词1、弹性比功：又称为弹性比能、应变比能，表示金属材料吸收弹性变形功的能力。
2、滞弹性：在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象。
3、循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力，称为金属的循环韧性。
4、包申格效应：先加载致少量塑变，卸载，然后在再次加载时，出现σe升高或降低的现象。
5、解理刻面：大致以晶粒大小为单位的解理面称为解理刻面。
6、塑性、脆性和韧性：塑性是指材料在断裂前发生不可逆永久（塑性）变形的能力。
韧性：指材料断裂前吸收塑性变形功和断裂功的能力，或指材料抵抗裂纹扩展的能力7、解理台阶：高度不同的相互平行的解理平面之间出现的台阶叫解理台阶；8、河流花样：当一些小的台阶汇聚为在的台阶时，其表现为河流状花样。
9、解理面：晶体在外力作用下严格沿着一定晶体学平面破裂，这些平面称为解理面。
10、穿晶断裂和沿晶断裂：沿晶断裂：裂纹沿晶界扩展，一定是脆断，且较为严重，为最低级。
穿晶断裂裂纹穿过晶内，可以是韧性断裂，也可能是脆性断裂。
11、韧脆转变：指金属材料的脆性和韧性是金属材料在不同条件下表现的力学行为或力学状态，在一定条件下，它们是可以互相转化的，这样的转化称为韧脆转变。
二、说明下列力学指标的意义１、Ｅ（Ｇ）：Ｅ（Ｇ）分别为拉伸杨氏模量和切变模量，统称为弹性模量，表示产生100%弹性变形所需的应力。
２、σr、σ0.2、σs: σr:表示规定残余伸长应力，试样卸除拉伸力后，其标距部分的残余伸长达到规定的原始标距百分比时的应力。
σ0.2：表示规定残余伸长率为0.2%时的应力。
σs：表征材料的屈服点。
３、σb：韧性金属试样在拉断过程中最大试验力所对应的应力称为抗拉强度。
４、n:应变硬化指数，它反映了金属材料抵抗继续塑性变形的能力，是表征金属材料应变硬化行为的性能指标。
５、δ、δgt、ψ：δ是断后伸长率，它表征试样拉断后标距的伸长与原始标距的百分比。
复合材料考试复习资料.doc
复合材料考试复习资料1、复合材料的定义：由两种或两种以上不同性能、不同形态的组分通过复合工艺组合而成的一种多相材料，它既保持了原组分材料的主要特点又显示了原组分材料所没有的新性能。
2、复合材料的特征：可设计性：即通过对原材料的选择、各组分分布设计和工艺条件的保证等，使原组分材料优点互补，因而呈现了出色的综合性能；由基体组元与增强体或功能组元所组成；非均相材料：组分材料间有明显的界面；有三种基本的物理相（基体相、增强相和界面相）；组分材料性能差异很大；组成复合材料后的性能不仅改进很大，而且还出现新性能.3、复合材料的分类：按基体材料分类①聚合物基复合材料:以有机聚合物（热固性树脂、热塑性树脂及橡胶等）为基体；② 金属基复合材料：以金属（铝、镁、钛等）为基体；③无机非金屈基复合材料：包括陶瓷基、碳基和水泥基复合材料。
按增强材料形态分类：①纤维增强复合材料：乩连续纤维复合材料：作为分散相的长纤维的两个端点都位于复合材料的边界处；b.非连续纤维复合材料：短纤维、晶须无规则地分散在基体材料屮；②颗粒增强复合材料：微小颗粒状增强材料分散在基体中；③ 板状增强体、编织复合材料：以平面二维或立体三维物为增强材料与基体复合而成。
其他增强体：层叠、骨架、涂层、片状、天然增强体按用途分类：①结构复合材料：用于制造受力构件；②功能复合材料：具备各种特殊性能（如阻尼、光、电、磁、摩擦、屏蔽等）③智能复合材料④混杂复合材料4、复合材料的命名：复合材料可根据增强材料和基体材料的名称来命名，通常将增强材料放在前面，基体材料放在后面，再加上“复合材料”而构成。
5、复合材料的结构设计层次：一次结构：单层设计…微观力学方法：取决于增强相、基体相和结合界面的力学性能，增强相的含量、分布方向等；二次结构：层合体设计…宏观力学方法：取决于单层材料的力学性能和铺层方法（厚度、纤维交叉方式、顺序等）；三次结构：产品结构设计■-结构力学方法：取决于层合体的力学性能、结构几何、组合与连接方式6、增强体的定义：增强体是结构复合材料屮能提高材料力学性能的组分，在复合材料中起着增加强度、改善性能的作用。
复合材料力学性能实验复习题new

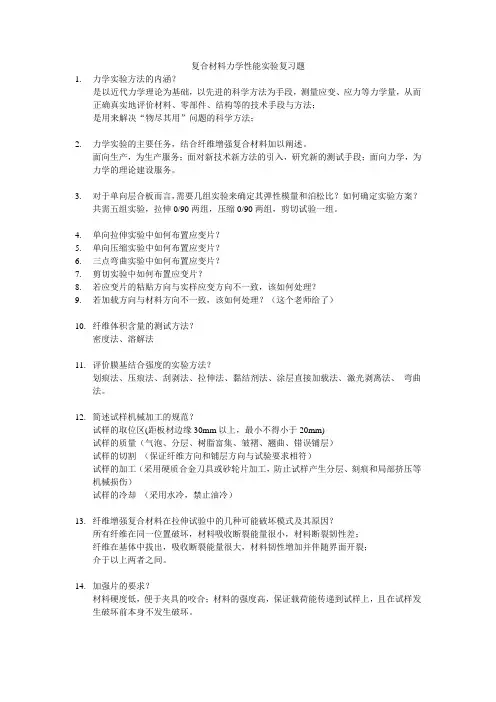

复合材料力学性能实验复习题1.力学实验方法的内涵？是以近代力学理论为基础，以先进的科学方法为手段，测量应变、应力等力学量，从而正确真实地评价材料、零部件、结构等的技术手段与方法；是用来解决“物尽其用”问题的科学方法；2.力学实验的主要任务，结合纤维增强复合材料加以阐述。
面向生产，为生产服务；面对新技术新方法的引入，研究新的测试手段；面向力学，为力学的理论建设服务。
3.对于单向层合板而言，需要几组实验来确定其弹性模量和泊松比？如何确定实验方案？共需五组实验，拉伸0/90两组，压缩0/90两组，剪切试验一组。
4.单向拉伸实验中如何布置应变片？5.单向压缩实验中如何布置应变片？6.三点弯曲实验中如何布置应变片？7.剪切实验中如何布置应变片？8.若应变片的粘贴方向与实样应变方向不一致，该如何处理？9.若加载方向与材料方向不一致，该如何处理？（这个老师给了）10.纤维体积含量的测试方法？密度法、溶解法11.评价膜基结合强度的实验方法？划痕法、压痕法、刮剥法、拉伸法、黏结剂法、涂层直接加载法、激光剥离法、弯曲法。
12.简述试样机械加工的规范？试样的取位区(距板材边缘30mm以上，最小不得小于20mm)试样的质量（气泡、分层、树脂富集、皱褶、翘曲、错误铺层）试样的切割（保证纤维方向和铺层方向与试验要求相符）试样的加工（采用硬质合金刀具或砂轮片加工，防止试样产生分层、刻痕和局部挤压等机械损伤）试样的冷却（采用水冷，禁止油冷）13.纤维增强复合材料在拉伸试验中的几种可能破坏模式及其原因？所有纤维在同一位置破坏，材料吸收断裂能量很小，材料断裂韧性差；纤维在基体中拔出，吸收断裂能量很大，材料韧性增加并伴随界面开裂；介于以上两者之间。
14.加强片的要求？材料硬度低，便于夹具的咬合；材料的强度高，保证载荷能传递到试样上，且在试样发生破坏前本身不发生破坏。
15.测定弹性模量或泊松比时，如何布置应变片？16.压缩试验中，对试样尺寸有什么要求及其理由？在实际试验中，应避免使用尺寸过小的试件。
复合材料复习题(全)
1、人类发展史与材料史人类为了谋求生存和发展，企求用理想材料制成新工具的愿望总是随着历史的发展不断探索不断前进。
因此，人类发展的历史就和材料的发展的历史息息相关。
研究人类历史的人们都可以清楚地知道，人类历史上各方面的进步是与新材料的发现、制造和应用分不开的。
2.历史学家对材料史的划分石器时代、陶器时代、青铜器时代、铁器时代。
其后人类又发明了高分子材料、先进复合材料和智能材料。
3.科学中的复合材料 a.复合是自然界的基本规律b.复合是科学的基本思想c. 材料的复合化是材料发展的基本趋势4.复合材料的概念复合材料，是由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观上组成具有新性能的材料。
5.复合材料的分类1.复合材料按其组成分为：金属与金属复合材料、非金属与金属复合材料、非金属与非金属复合材料。
2.按其结构特点又分为：纤维复合材料、夹层复合材料、细粒复合材料、混杂复合材料。
3.复合材料按基体材料分类：树脂基，分为热固性和热塑性；金属基；陶瓷基，分为炭基、玻璃基和水泥基。
4.复合材料按功能分类：结构复合材料和功能复合材料6.复合材料的性能特点优点：a .比强度和比模量高b.良好的抗疲劳性能。
c .减振性能好d.高温性能好e.各向异性和性能可设计性f.材料与结构的统一性g.其他特点，过载时安全性好、具有多种功能性、有很好的加工工艺性缺点：稳定性稍差，耐温和老化性差，层间剪切强度低等7.几种新型复合材料的概念热电材料是一种能将热能和电能相互转换的功能材料。
压电材料是受到压力作用时会在两端面间出现电压的晶体材料。
隐身材料是一种新近出现的具有隐蔽自己的功效的材料,隐身材料可以降低被探测率，提高自身的生存率，是隐身技术的重要组成部分。
按频谱可分为声、雷达、红外、可见光、激光隐身材料。
按材料用途可分为隐身涂层材料和隐身结构材料 光致变色材料，是指受到光源激发后能够发生颜色变化的一类材料。
吸声材料，是具有较强的吸收声能、减低噪声性能的材料。
聚合物基复合材料力学性能考核试卷
五、主观题（本题共4小题，每题10分，共40分）
1.请简述聚合物基复合材料中纤维增强相和树脂基体相的作用，并说明它们对复合材料力学性能的影响。（10分）
2.描述湿热环境对聚合物基复合材料性能的影响，并提出几种改善湿热性能的方法。（10分）
（）和（）
10.聚合物基复合材料的__________是指在无外力作用下的形状保持能力。
（）
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.聚合物基复合材料的弹性模量只与树脂基体有关。（）
2.碳纤维的拉伸强度高于玻璃纤维。（）
3.热塑性聚合物基复合材料在加热后会永久变形。（）
A.纤维方向
B.树脂类型
C.层合板的堆叠顺序
D.测试速率
（）
10.以下哪些特点属于热塑性聚合物基复合材料？
A.可重塑
B.高耐热性
C.线性热膨胀系数低
D.可以反复加热和冷却
（）
11.以下哪些方法可以用来提高聚合物基复合材料的热稳定性？
A.选择具有高热稳定性的树脂
B.增加纤维的含量
C.使用热稳定剂
D.降低加工温度
1.以下哪些因素会影响聚合物基复合材料的弹性模量？
A.纤维的种类
B.纤维的体积分数
C.树脂的类型
D.制造工艺
（）
2.聚合物基复合材料在哪些情况下可能会发生界面脱粘？
A.过高的固化温度
B.纤维表面处理不当
C.纤维与树脂热膨胀系数不匹配
D.应力集中
（）
3.以下哪些方法可以用来改善聚合物基复合材料的力学性能？
（）
20.以下哪些因素会影响聚合物基复合材料的三点弯曲测试结果？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复合材料力学性能实验复习题
1.力学实验方法的内涵？
是以近代力学理论为基础，以先进的科学方法为手段，测量应变、应力等力学量，从而正确真实地评价材料、零部件、结构等的技术手段与方法；
是用来解决“物尽其用”问题的科学方法；
2.力学实验的主要任务，结合纤维增强复合材料加以阐述。
面向生产，为生产服务；面对新技术新方法的引入，研究新的测试手段；面向力学，为力学的理论建设服务。
3.对于单向层合板而言，需要几组实验来确定其弹性模量和泊松比？如何确定实验方案？
共需五组实验，拉伸0/90两组，压缩0/90两组，剪切试验一组。
4.单向拉伸实验中如何布置应变片？
5.单向压缩实验中如何布置应变片？
6.三点弯曲实验中如何布置应变片？
7.剪切实验中如何布置应变片？
8.若应变片的粘贴方向与实样应变方向不一致，该如何处理？
9.若加载方向与材料方向不一致，该如何处理？（这个老师给了）
10.纤维体积含量的测试方法？
密度法、溶解法
11.评价膜基结合强度的实验方法？
划痕法、压痕法、刮剥法、拉伸法、黏结剂法、涂层直接加载法、激光剥离法、弯曲法。
12.简述试样机械加工的规范？
试样的取位区(距板材边缘30mm以上，最小不得小于20mm)
试样的质量（气泡、分层、树脂富集、皱褶、翘曲、错误铺层）
试样的切割（保证纤维方向和铺层方向与试验要求相符）
试样的加工（采用硬质合金刀具或砂轮片加工，防止试样产生分层、刻痕和局部挤压等机械损伤）
试样的冷却（采用水冷，禁止油冷）
13.纤维增强复合材料在拉伸试验中的几种可能破坏模式及其原因？
所有纤维在同一位置破坏，材料吸收断裂能量很小，材料断裂韧性差；
纤维在基体中拔出，吸收断裂能量很大，材料韧性增加并伴随界面开裂；
介于以上两者之间。
14.加强片的要求？
材料硬度低，便于夹具的咬合；材料的强度高，保证载荷能传递到试样上，且在试样发生破坏前本身不发生破坏。
15.测定弹性模量或泊松比时，如何布置应变片？
16.压缩试验中，对试样尺寸有什么要求及其理由？
在实际试验中，应避免使用尺寸过小的试件。
原因：
①变形难以测准；
②标距段小，应变均匀度不够；
③支撑面的挤压和变形约束效应难以消除
④加工困难并导致尺寸效应；
在实际试验中，应避免使用尺寸过大的试件，以防止失稳。
17.简述压缩试验中的几种典型加载方式的优缺点？（复习总结课件里面写的很清楚）
18.压缩试验中如何布置应变片？
19.压缩试样的加工要求及原因？
20.拉伸试验失败的几种情况？
1)试样内部缺陷明显；
2)有效试样数目低于5个；
3)加强片发生脱落；
4)仅加强片内试样发生破坏；
5)应变片发生脱落。
21.压缩试验失败的几种情况？
1)试样内部缺陷明显；
2)有效试样数目低于5个；
3)加强片发生脱落；
4)仅加强片内试样发生破坏；
5)应变片发生脱落；
6)端部发生破坏。
22.简述几种常用的剪切试验方法，并画出其测试示意图？
23.剪切试验中应变片如何布置？
24.剪切实验中的剪切刚度或剪切强度的表达式？（以上三题有另附的答案）
25.简述弯曲理论中采用的假定？
1)梁的材料具有各向同性、均质性；
2)拉伸强度和压缩强度相等；
3)梁的挠度同跨距相比非常小；（梁的轴线弯曲微分式中二次项可忽略）
4)横向剪应力忽略；（在平面理论中，相当于横向和剪切刚度为无穷大）
5)不考虑梁的横截面上的应力不均匀分布；
以上这些假设所带来的误差，基本上随着高度－跨度比和材料的各向异性的增加而增加。
26.单向增强复合材料在三点弯曲或四点弯曲试验中可能出现的破坏模式？
纤维张力破坏 外表面张力破坏 外表面压力破坏 内部剪切破坏 内部剪切压力破坏 内部剪切 27. 剪切性能测试和弯曲性能测试中均可以采用三点(或四点)弯曲试验，它们对试样的跨厚比什么不同的要求，原因何在？ 剪切试验要求跨厚比较小，是因为较小的跨厚比促进剪切破坏； 弯曲试验要求跨厚比较大，是因为较大的跨厚比促进长轴方向破坏； 28.
断裂韧性的定义？ 断裂韧性是具有裂纹的材料在服役时抵抗断裂的能力。
对于线弹性材料，它可用平面应变断裂韧性K 及表面裂纹断裂韧性K 来表征；对于弹塑性材料，可用临界裂尖张开位移COD 及临界J 积分值来表征。
29.
层间I 型断裂韧性的测试方法及测试示意图？ 30.
层间II 型断裂韧性的测试方法及测试示意图？ 31. 损伤容限的定义？
损伤容限：是指材料在经受冲击后，具有的残余强度或刚度。
32. 冲击试验的种类？
主要可分为如下几种：
1) 摆锤式冲击试验
2) 落锤式冲击试验
3) Hopkinson （霍普金森 ）杆实验
4) 轻气炮试验
33. 落锤试验的优缺点？
34. 对于蜂窝夹心板，如何对其耐冲击性能进行较为全面的试验评价？
第一步，进行冲击试验，如落锤冲击试验，得到冲击力峰值和冲击能量；
第二步，采用C 扫描、红外热成像等无损检测手段检测破坏类型，如界面脱胶、层间分层等；
第三步，冲击后进行压缩试验，测量损伤容限；
第四步，采用超声波检测，观察层间分层的扩展，与纤维、加载方向的关系等。
35. 疲劳的定义。
在某点或某些点承受扰动应力，且在足够多的扰动循环之后形成裂纹或者完全断裂的材料中所发生的局部的、永久结构变化的发展过程称为疲劳。
36.疲劳的特点。
1)只有在承受扰动应力作用的条件下，疲劳才会发生；
2)疲劳破坏起源于高应力或高应变的局部；
3)疲劳破坏是在足够多次的扰动载荷作用之后，形成裂纹或完全断裂；
4)疲劳是一个发展过程。
37.应力循环中的几个基本术语。
最大应力；
最小应力；
平均应力；
应力幅；
应力比。
38.疲劳破坏的三个典型阶段。
裂纹萌生阶段、裂纹扩展阶段、断裂阶段。
（疲劳研究的主要任务：研究裂纹萌生和扩展的机理和规律）
39.疲劳试验的加载控制方式及其特点？
1)载荷控制：最适合的加载方式；
2)位置控制：最经济和最值得使用的加载方式；
3)应变控制：最精确的加载方式（应变计或引伸计）。
40.疲劳试验的分类，及其各自对试样、加载卡具的要求。
41.简述复合材料拉伸（压缩或弯曲）试验测试过程？
试样的准备，包括：
原料制备：预浸料层合而成；
质量检查：（孔洞、分层、长裂纹）
试样制备：机加工
粘加强片：加强片的材料、粘帖工艺、粘结剂的选择、固化温度
粘应变片：贴应变片的选择和粘帖流程
试样编号及尺寸测量
试样的安装（包括试验机的开启）
应变仪调试（包括测试电桥的选择、连接等）
测试（包括数据的采集、破坏模式的观测等）
试样的拆卸（包括试验机及其他测试仪器的关闭）
撰写试验报告
42.无损检测的定义及主要检测内容、特点？
无损检测的概念：无损检测（Non-Destructive Testing, NDT）以不改变被检测对象的状态和使用性能为前提，应用物理和化学理论，对各种工程材料、零部件和产品进行有效的检验和测试，借以评价它们的完整性、连续性、安全可靠性及力学、物理性能等。
在不破坏工件的前提下，检查工件宏观缺陷或测量工件特征的各种技术方法的统称。
无损检测的内容：
1)探伤：发现工件中的缺陷（位置、数量、大小、形状及性质）。
2)测试：测定工件的机械或物理性能（裂纹扩展速率、机械强度、硬度和磁性等）；
检查产品的性质和状态（热处理状态、应力应变特性、硬化层深度、应力腐蚀等）；
产品的几何度量（几何尺寸、涂层厚度等）。
3)监控：对运行设备中的重要部件进行现场或动态检测。
无损检测的特点：
1)不会对工件造成任何损伤；
2)为查找缺陷提供了一种有效方法；
3)能够对产品质量实现监控；
4)能够防止因产品失效引起的灾难性后果；
5)具有广阔的应用范围。
43.简述几种常规无损检测方法的定义或工作原理，以及其优缺点？
44.简述几种非常规无损检测方法的定义或工作原理，以及其优缺点？
45.层合复合材料中的典型缺陷及相应的无损检测方法？
46.夹心复合材料中的典型缺陷及相应的无损检测方法？
47.散斑干涉的光路和基本原理？
利用变形前后图像上的散斑灰度特征，在变形前后图像上建立起对应关系，然后根据此对应关系，寻找变形前后图像上的对应点，从而得到其位移值。
48.基本术语：散斑，灰度不变假设。
散斑：物体表面或表面前方空间形成的随机分布的明暗点。
散斑场上各点的灰度值在变形前后不发生变化。
49.数字散斑法的特点？
光路简单，可用白光作为光源；
测量范围和测量精度可以进行调整；
受外界影响小，对隔振条件要求不高；
数据处理自动化程度高，可以全自动进行；
适合现场测试。
