故障诊断方法

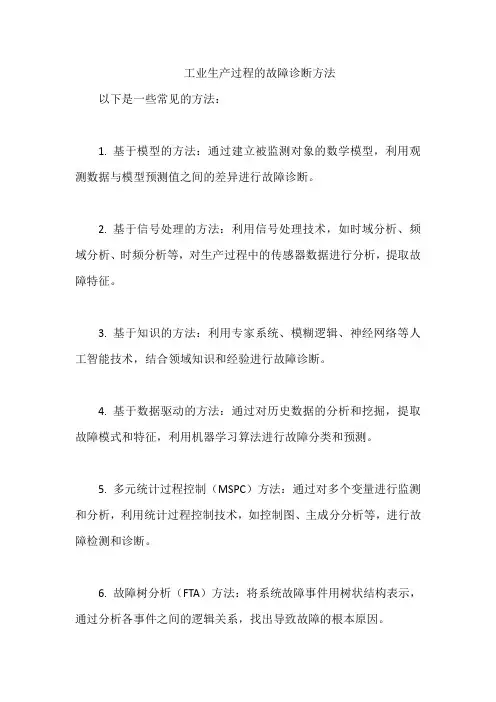

工业生产过程的故障诊断方法
工业生产过程的故障诊断方法
以下是一些常见的方法：
1. 基于模型的方法：通过建立被监测对象的数学模型，利用观测数据与模型预测值之间的差异进行故障诊断。
2. 基于信号处理的方法：利用信号处理技术，如时域分析、频域分析、时频分析等，对生产过程中的传感器数据进行分析，提取故障特征。
3. 基于知识的方法：利用专家系统、模糊逻辑、神经网络等人工智能技术，结合领域知识和经验进行故障诊断。
4. 基于数据驱动的方法：通过对历史数据的分析和挖掘，提取故障模式和特征，利用机器学习算法进行故障分类和预测。
5. 多元统计过程控制（MSPC）方法：通过对多个变量进行监测和分析，利用统计过程控制技术，如控制图、主成分分析等，进行故障检测和诊断。
6. 故障树分析（FTA）方法：将系统故障事件用树状结构表示，通过分析各事件之间的逻辑关系，找出导致故障的根本原因。
7. 可靠性分析方法：通过对系统的可靠性建模和分析，评估系统在不同条件下的故障概率和可靠性指标，为故障诊断提供参考。
8. 基于图像和视频的方法：利用图像处理和计算机视觉技术，对生产过程中的图像或视频数据进行分析，实现故障检测和诊断。

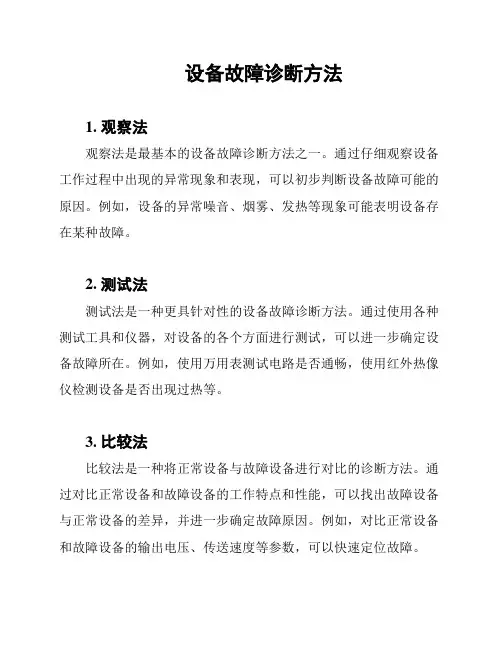

设备故障诊断方法
设备故障诊断方法1. 观察法观察法是最基本的设备故障诊断方法之一。
通过仔细观察设备工作过程中出现的异常现象和表现，可以初步判断设备故障可能的原因。
例如，设备的异常噪音、烟雾、发热等现象可能表明设备存在某种故障。
2. 测试法测试法是一种更具针对性的设备故障诊断方法。
通过使用各种测试工具和仪器，对设备的各个方面进行测试，可以进一步确定设备故障所在。
例如，使用万用表测试电路是否通畅，使用红外热像仪检测设备是否出现过热等。
3. 比较法比较法是一种将正常设备与故障设备进行对比的诊断方法。
通过对比正常设备和故障设备的工作特点和性能，可以找出故障设备与正常设备的差异，并进一步确定故障原因。
例如，对比正常设备和故障设备的输出电压、传送速度等参数，可以快速定位故障。
4. 分析法分析法是一种较为综合的设备故障诊断方法。
通过对设备故障发生前后的工作情况进行分析，找出故障发生的关键环节。
例如，通过分析故障发生前设备的输入信号、工作环境、使用情况等，可以初步判断故障发生的原因。
5. 经验法经验法是一种基于维修人员的经验和知识进行故障诊断的方法。
通过积累丰富的实践经验和相关知识，维修人员可以根据故障的表现和特征快速判断出可能的故障原因，并进行修复。
这种方法在一些常见的故障案例中特别有效。
以上是一些常用的设备故障诊断方法。
通过综合运用这些方法，我们可以快速、准确地定位设备故障，并采取相应的维修措施。
在实际操作中，我们应根据具体设备和故障情况选择合适的诊断方法，以便更好地解决设备故障问题。
医疗设备使用过程中的故障诊断方法有哪些
医疗设备使用过程中的故障诊断方法有哪些在医疗领域，医疗设备的正常运行对于患者的诊断、治疗和康复至关重要。
然而，由于各种原因，医疗设备在使用过程中难免会出现故障。
及时、准确地诊断故障并采取有效的修复措施，不仅能够减少设备停机时间，提高医疗服务效率，还能保障患者的安全和治疗效果。
下面，我们将探讨一些常见的医疗设备使用过程中的故障诊断方法。
一、观察法观察法是最基本也是最直观的故障诊断方法之一。
通过仔细观察设备的外观、指示灯、显示屏等，可以发现一些明显的故障迹象。
首先，查看设备的外观是否有损坏、变形、磨损或腐蚀的情况。
例如，外壳破裂、接口松动、线缆断裂等都可能导致设备故障。
其次，注意指示灯的状态。
正常工作的设备通常会有一系列指示灯来显示其工作状态，如电源指示灯、运行指示灯、故障指示灯等。
如果某个指示灯异常亮起或熄灭，就可能暗示着相应的问题。
再者，观察显示屏上的信息。
许多医疗设备都配备了显示屏，用于显示设备的参数、操作提示和故障代码等。
如果显示屏出现黑屏、花屏、显示错误信息等情况，都需要引起重视。
二、听声法声音也是判断医疗设备故障的一个重要线索。
在设备运行时，倾听其发出的声音，可以发现一些潜在的问题。
正常运行的设备通常会发出平稳、均匀的声音。
如果听到异常的噪声，如摩擦声、撞击声、尖锐的叫声等，可能意味着设备内部的机械部件存在故障，如轴承磨损、齿轮咬合不良、风扇故障等。
对于一些电气设备，还可以通过听其是否有异常的电磁噪声来判断是否存在电路故障，如变压器嗡嗡声过大可能表示铁芯松动或绕组短路。
三、触摸法触摸法可以帮助我们感受设备的温度、振动等情况，从而判断是否存在故障。
在设备运行一段时间后，用手触摸设备外壳，如果感觉温度过高，可能是散热不良或者内部电路过载导致的。
但需要注意的是，触摸时要小心避免触电。
同时，感受设备的振动情况。
如果振动异常强烈或不均匀，可能是机械部件失衡、松动或损坏所致。
四、闻味法有些设备故障会产生特殊的气味，通过闻味也能辅助诊断。

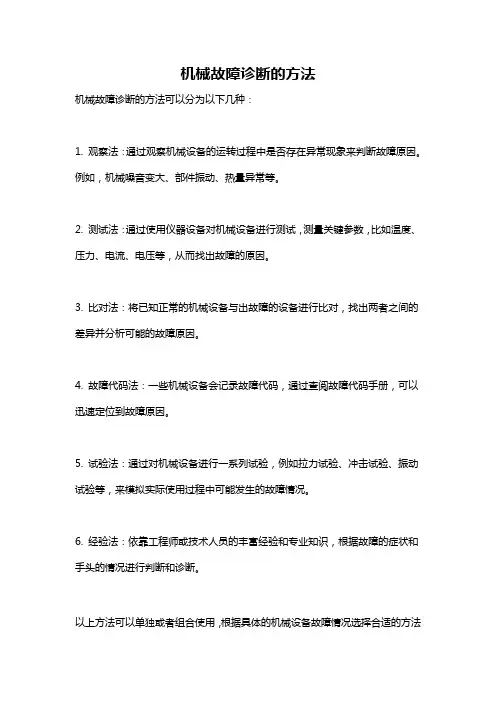

机械故障诊断的方法
机械故障诊断的方法
机械故障诊断的方法可以分为以下几种：
1. 观察法：通过观察机械设备的运转过程中是否存在异常现象来判断故障原因。
例如，机械噪音变大、部件振动、热量异常等。
2. 测试法：通过使用仪器设备对机械设备进行测试，测量关键参数，比如温度、压力、电流、电压等，从而找出故障的原因。
3. 比对法：将已知正常的机械设备与出故障的设备进行比对，找出两者之间的差异并分析可能的故障原因。
4. 故障代码法：一些机械设备会记录故障代码，通过查阅故障代码手册，可以迅速定位到故障原因。
5. 试验法：通过对机械设备进行一系列试验，例如拉力试验、冲击试验、振动试验等，来模拟实际使用过程中可能发生的故障情况。
6. 经验法：依靠工程师或技术人员的丰富经验和专业知识，根据故障的症状和手头的情况进行判断和诊断。
以上方法可以单独或者组合使用，根据具体的机械设备故障情况选择合适的方法
进行诊断。
车辆故障诊断的方案
车辆故障诊断的方案车辆在使用过程中难免会出现故障，而快速准确地诊断车辆故障并及时处理，不仅可以避免长时间的停车等待修理，还可以降低修理成本和提高车辆使用寿命。
下面将介绍几种常见的车辆故障诊断方案。
1. OBD故障码诊断OBD（On-Board Diagnostics）是车载诊断系统的缩写，车辆的ECU（发动机控制单元）可以在发现车辆故障后通过OBD系统记录下发动机故障码，并将故障码以数字的形式显示在驾驶员的信息显示屏上。
驾驶员可以使用OBD诊断工具读取故障码并进行故障诊断。
通过OBD故障码诊断，可以快速定位车辆的故障部位，为维修提供参考。
但是需要注意的是，故障码只是一种提示信息，只能提供大致故障范围，具体故障原因还需要根据经验判断和详细检查。
2. 线路板卡式故障诊断线路板卡式故障诊断是针对一些电路板坏了、搭接错误、电路板寿命等问题的故障诊断方法。
该方法是先通过分析电路图找到坏的电路板，再通过线路板卡式故障诊断，通过按一系列特定的顺序测试线路板中的电子元件，从而快速定位故障部件，加以更换或修复。
该方法可以有效地缩短车辆的修理时间和成本，提高故障诊断的准确性。
3. OBD和传感器综合故障诊断OBD和传感器综合故障诊断方法，是将OBD系统和传感器一起使用进行故障诊断。
在新一代车辆中，传感器数量逐渐增多，需要使用更为准确和高效的故障诊断方法。
该方法主要是通过OBD系统中的数据分析以及对传感器的检测、校正，来完成对车辆各个部位的故障检测和定位。
这种方式可以更加快速、便捷、精确地检测诊断车辆的故障。
4. 数据库辅助故障诊断利用现代计算机和互联网技术，可以构建大规模的车辆故障现象数据库，基于数据挖掘和机器学习技术，设计算法对车辆故障进行预测和诊断，推荐可能存在问题的零部件或可能存在的危险行为，以此达到避免人为差错、降低故障诊断复杂度和检测成本，提高诊断效率和诊断准确性的目的。
但是，需要注意的是，该方法在车辆故障诊断领域应用尚需进一步验证和完善。

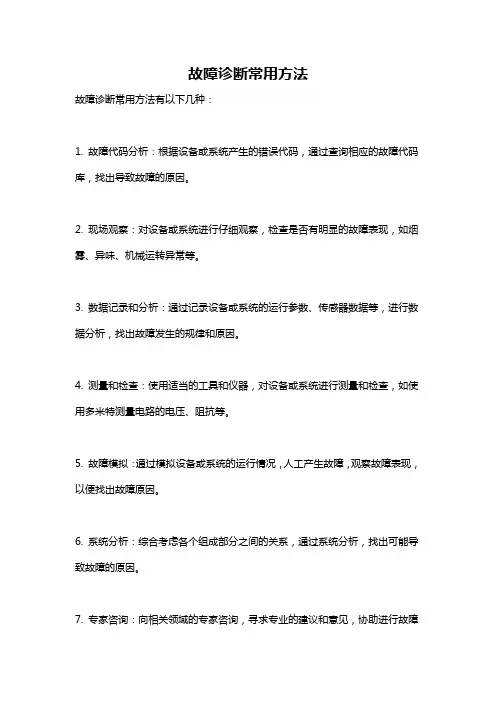

故障诊断常用方法
故障诊断常用方法
故障诊断常用方法有以下几种：
1. 故障代码分析：根据设备或系统产生的错误代码，通过查询相应的故障代码库，找出导致故障的原因。
2. 现场观察：对设备或系统进行仔细观察，检查是否有明显的故障表现，如烟雾、异味、机械运转异常等。
3. 数据记录和分析：通过记录设备或系统的运行参数、传感器数据等，进行数据分析，找出故障发生的规律和原因。
4. 测量和检查：使用适当的工具和仪器，对设备或系统进行测量和检查，如使用多米特测量电路的电压、阻抗等。
5. 故障模拟：通过模拟设备或系统的运行情况，人工产生故障，观察故障表现，以便找出故障原因。
6. 系统分析：综合考虑各个组成部分之间的关系，通过系统分析，找出可能导致故障的原因。
7. 专家咨询：向相关领域的专家咨询，寻求专业的建议和意见，协助进行故障
分析和诊断。
以上方法可以单独或结合使用，根据故障的具体情况选择合适的方法进行故障诊断。
阐述故障诊断的基本流程及常用方法
阐述故障诊断的基本流程及常用方法
故障诊断的基本流程包括以下步骤：
1. 问诊：通过对车主的询问了解汽车故障症状的过程。
2. 试车：对汽车故障症状的实际验证并进一步确认故障症状的过程。
3. 推理假设：在了解汽车故障部位的结构原理、查找对比汽车技术资料后，通常可以根据逻辑分析和经验判断做出对故障可能原因的推理假设。
4. 流程设计：根据假设的可能故障原因，设计出实际应用的故障诊断流程。
5. 测试确认：按照流程设计的步骤通过测试的手段逐一测试各个项目，确认主要指通过对诊断流程的逻辑分析、对检测和试验结果的判断，最后确认故障发生部位。
6. 修复验证：在测试确认最小故障点发生部位后，对故障点进行的修复以及对修复后的结果进行的验证。
常用的故障诊断方法包括定性分析和定量分析两大类。
其中，定量分析方法又分为基于解析模型的方法和数据驱动的方法，后者又进一步包括机器学习类方法、多元统计分析类方法、信号处理类方法、信息融合类方法和粗糙集方法等。
定性分析方法包括基于图论的方法，如符号有向图 (Signed directed graph, SDG) 方法和故障树(Fault tree) 方法等。
以上信息仅供参考，如果您还有疑问，建议咨询专业人士。
汽车故障诊断的基本方法
汽车故障诊断的基本方法汽车故障是我们在驾驶过程中经常遇到的问题，有些故障可能会导致车辆无法正常行驶或者出现安全隐患，因此及时的诊断和解决故障显得尤为重要。
下面我们来介绍一些汽车故障诊断的基本方法。
一、观察法观察法是最简单、最直观的一种方法。
驾驶员在发现车辆出现异常情况时，应该第一时间停车，然后观察车辆的各个部位是否有异常。
例如，发现轮胎出现异常磨损或者漏气，可以通过观察轮胎表面和胎压来判断是什么原因导致的故障。
二、听声音法听声音法是一种比较常见的方法。
当车辆出现异常声音时，驾驶员应该停车，然后打开引擎盖，听听引擎是否正常运转，是否有异常声音。
例如，发现发动机出现异常声音，可以通过听声音来判断是哪个部位出现了故障。
三、嗅气味法嗅气味法是一种用来判断车辆是否存在漏油或者漏气等问题的方法。
当驾驶员发现车辆出现异常气味时，应该停车，然后嗅一下车辆周围是否有异常气味。
例如，发现车辆周围有烧焦的味道，可以通过嗅气味来判断是哪个部位出现了故障。
四、仪器法仪器法是一种更加科学、精确的方法。
通过使用专业的诊断仪器，可以对车辆的各个部位进行全面的检测和诊断。
例如，发现车辆的故障灯亮了，可以通过连接诊断仪器来获取故障码，再根据故障码分析出故障原因，从而进行修复。
五、试探法试探法是一种比较麻烦、耗时的方法。
通过逐步试探，排除一些可能出现故障的原因，最终确定故障原因。
例如，发现车辆加速不够快，可以先检查空气滤清器是否需要更换，再检查燃油系统是否正常，最终确定是否是发动机故障导致的。
总的来说，以上几种方法都是汽车故障诊断中常用的方法。
不同的方法适用于不同的故障情况，驾驶员应该根据实际情况选择合适的方法进行诊断，并及时进行故障排除。
同时，驾驶员也应该保持车辆的定期检查和保养，以降低出现故障的概率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预处理和特征提取
❖ 学习和诊断两个过程都包括了预处理和特征提取。 ❖ 预处理：通过删除原始数据中的无用信息得到另一类故障模
式，由样本空间映射成数据空间，再通过某种变换使其有利 于故障诊断。 ❖ 特征提取：对要诊断的对象从获得的数据来看，一般可看作 一组时间序列。通过对该时间序列的分段采样，可以将输入 数据映射成样本空间的点。这些数据可能包含故障的类型、 程度和位置等信息。但从样本空间看，这些特征信息的分布 是变化的，因此，一般不能直接用于分类。需经合适的变化 来提取有效地故障特征。常用方法包括：傅里叶变换、小波 变换、分形维数等。 ❖ 网络分类器：常用于故障诊断分类的神经网络有：BP网络 、双向联想记忆（BAM）网络、自适应共振理论（ART）、 B样条网络等。
故障树诊断的局限性
❖ 故障树法的局限性在于对建造正确合理的故 障树的依赖。如果一旦故障树建立不全面或 不正确，则此诊断方法将失去作用。
神经网络故障诊断法
神经网络故障诊断过程
❖ 学习过程：是在一定的标准模式样本的基础 上，依据某一分类规则来设计神经网络分类 器，并用标准模式训练。
❖ 诊断过程：是将未知模式与训练的分类器进 行比较来诊断未知模式的故障类别。
❖ 人机接口：人与专家系统打交道的桥梁和窗口，是人机信息的交接点 。
❖ 推理机：根据获取的信息综合运用各种规则进行故障诊断，输出诊断 结果。是专家系统的组织控制结构。
专家系统故障诊断局限性
❖ 依赖于专家的领域知识获取，而知识获取被 公认为专家系统研究开发中的瓶颈问题。
❖ 另外，在自适应学习，学习能力及实时性方 面也都存在不同程度的局限。
故障树诊断法步骤
❖ 选择合理的顶事件。 ❖ 建造正确合理的故障树。 ❖ 故障搜寻与诊断，分为逻辑推理诊断法和最小割集诊断法。 （1）逻辑推理诊断法：从上而下的测试方法，从故障数顶事件开始，先测试最初的 中间事件，根据中间事件测试结果判断测试下一级中间事件，直到测试底事件，搜 寻到故障原因及部位。 （2）最小割集诊断法：所谓割集是指故障树的一些底事件集合，当这些底事件同时 发生时，顶事件必发生；而最小割集是指割集中所含事件出去任何一个时，就不再 成为割集了。一个最小割集代表系统的一种故障模式。故障诊断时，可逐个测试最 小割集，从而搜寻故障源，进行故障诊断。
表示正常工作的概率。对一故障样本X（由多传感器对被诊断对象测试而得）， ，表示输入模式为i类故障的条件概率密度函数，其中
❖ 后验概率计算：根据贝叶斯公式有：
中：
❖
：
❖
为输入模式样本：
下
故障树故障诊断方法
❖ 故障树模型是一个基于被诊断对象结构、 功能特征的行为模型，是一种定性的因果 模型，以系统最不希望事件为顶事件，以 可能导致顶事件发生的其他事件为中间事 件和底事件，并用逻辑门表示事件之间联 系的一种倒树状结构。它反映了特征向量 与故障向量之间的全部逻辑关系。
❖ 图3中顶事件：系统故障，由部件A或者B 触发，而A的故障又是由两个元件1，2中的 一个失效引起，部件B的故障是在两个元件 的方法
❖ 是在明了诊断对象数学模型的基础上，按一 定的数学方法对被测信息进行处理诊断，它 可分为状态估计法、等价空间法和参数估计 法。
基于知识的故障诊断方法
❖ 专家系统故障诊断方法 ❖ 模糊故障诊断方法 ❖ 故障树故障诊断方法 ❖ 神经网络故障诊断方法 ❖ 数据融合故障诊断方法
专家系统故障诊断方法
❖ 数据融合应用于故障诊断的起因有三个方面：一是多传感器 形成了不同通道的信号；二是同一信号形成了不同的特征信 息；三是不同诊断途径得出了有偏差的诊断结论。
❖ 方法主要有：Bayes推理、D-s证据推理及神经网络数据融 合等。
贝叶斯定理法
❖ 先验概率假设：设备运行过程是一个随机过程，各类故障出现的概率一般是可以 估计的。这种根据经验知识对故障所作出的概率估计称为先验概率。记为
❖ 求解关系矩阵方程Y=XR，得到待检状态的故障向量Y，再根据一定的判断原 则，如最大隶属度原则，阙值原则或择近原则等，得到诊断结果。
模糊故障诊断的特点及局限性
❖ 构造隶属函数是实现模糊故障的前提，但是 由于隶属函数是人为构造的，含有一定的主 观因素；另外，对特征元素的选择也有一定 的要求，如果选择不合理，诊断精度会下降 ，甚至诊断失败。
❖ 数据库：对于在线监视或诊断系统，数据库的内容是实时监测到的工 作数据；对于离线诊断，可以是故障时检测数据的保存，也可以是人 为检测的一些特征数据。即存放推理过程中所需要和产生的各种信息
❖ 知识库：存放的知识可以是系统的工作环境，系统知识（反映系统的 工作机理及结构知识）；规则库则存放一组组规则，反映系统的因果 关系，用来故障推理。知识库是专家领域知识的集合。
故障诊断方法
许美蓉 2016-6-20
故障诊断方法的分类
❖ 故障诊断方法分为： （1）基于解析模型的方法 （2）基于知识的方法 （3）基于信号处理的方法
故障诊断方法分类
基于信号处理的方法
❖ 基于信号处理的方法：通常是利用信号模型 ，如相关函数、频谱、自回归滑动平均、小 波变换等，直接分析可测信号，提取诸如方 差、幅值、频率等特征值，从而检测出故障 。
模糊故障诊断方法
❖ 建立故障与征兆之间的模糊关系矩阵R，也叫隶属度矩阵。矩阵中的每个元 素的大小表明了它们之间的相互关系的密切程度。
❖ 式中：
表示可能发
生故障的集合，n为故障总数；
表示由上面这些故障所引起的各种特征元素（征兆）的集合，m为各种特征
元素（征兆）总数。
❖ 测试待诊断对象待检状态的特征参数，提取特征参数向量矩阵X。
神经网络与其他故障诊断方法的结合
❖ 与专家系统相结合 ❖ 模糊神经网络故障诊断系统和神经网络数据
融合故障诊断系统
神经网络故障诊断的局限性
❖ 训练样本获取困难 ❖ 忽视了领域专家的经验知识 ❖ 网络权值形式表达方式难以理解
数据融合故障诊断法
❖ 数据融合就是利用计算机对来自多传感器的信息按一定的准 则加以自动分析和综合的数据处理过程，以完成所需要的决 策和判定。
