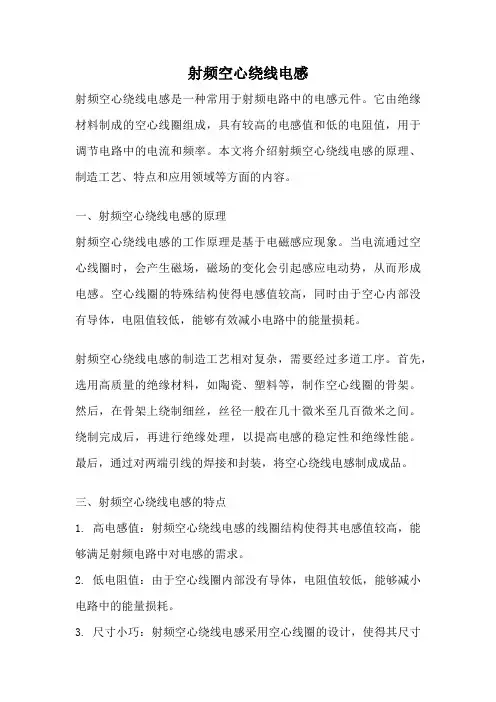

射频空心绕线电感
射频空心绕线电感射频空心绕线电感是一种常用于射频电路中的电感元件。
它由绝缘材料制成的空心线圈组成，具有较高的电感值和低的电阻值，用于调节电路中的电流和频率。
本文将介绍射频空心绕线电感的原理、制造工艺、特点和应用领域等方面的内容。
一、射频空心绕线电感的原理射频空心绕线电感的工作原理是基于电磁感应现象。
当电流通过空心线圈时，会产生磁场，磁场的变化会引起感应电动势，从而形成电感。
空心线圈的特殊结构使得电感值较高，同时由于空心内部没有导体，电阻值较低，能够有效减小电路中的能量损耗。
射频空心绕线电感的制造工艺相对复杂，需要经过多道工序。
首先，选用高质量的绝缘材料，如陶瓷、塑料等，制作空心线圈的骨架。
然后，在骨架上绕制细丝，丝径一般在几十微米至几百微米之间。
绕制完成后，再进行绝缘处理，以提高电感的稳定性和绝缘性能。
最后，通过对两端引线的焊接和封装，将空心绕线电感制成成品。
三、射频空心绕线电感的特点1. 高电感值：射频空心绕线电感的线圈结构使得其电感值较高，能够满足射频电路中对电感的需求。
2. 低电阻值：由于空心线圈内部没有导体，电阻值较低，能够减小电路中的能量损耗。
3. 尺寸小巧：射频空心绕线电感采用空心线圈的设计，使得其尺寸相对较小，适合于集成电路中的应用。
4. 高频特性好：射频空心绕线电感的结构和材料选择使其具有较好的高频特性，能够满足射频电路对频率响应的要求。
四、射频空心绕线电感的应用领域射频空心绕线电感广泛应用于射频通信、无线电设备、雷达系统、医疗设备等领域。
在射频通信中，空心绕线电感用于天线匹配电路中，能够提高射频信号的传输效率。
在无线电设备中，空心绕线电感用于滤波电路中，能够滤除杂散信号和谐波。
在雷达系统中，空心绕线电感用于射频放大器和射频滤波器等电路中，能够提高系统性能和抗干扰能力。
在医疗设备中，空心绕线电感用于生物传感器和医疗监测仪器等电路中，能够实现信号的放大和滤波。
射频空心绕线电感是一种重要的射频电感元件，具有高电感值、低电阻值、尺寸小巧和高频特性好等特点。

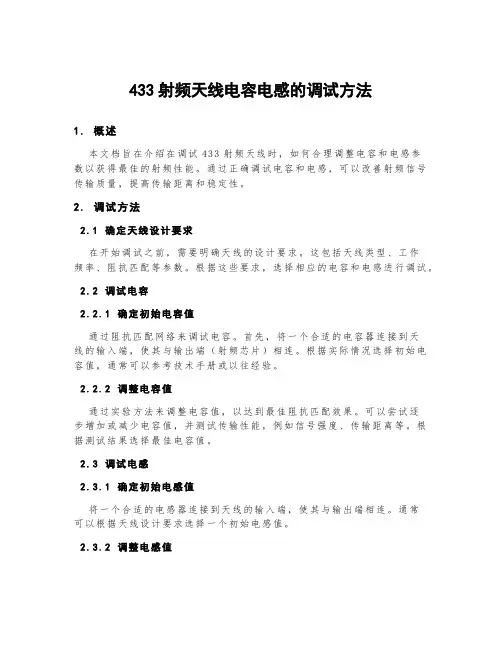

433射频天线电容电感的调试方法
433射频天线电容电感的调试方法1.概述本文档旨在介绍在调试433射频天线时，如何合理调整电容和电感参数以获得最佳的射频性能。
通过正确调试电容和电感，可以改善射频信号传输质量，提高传输距离和稳定性。
2.调试方法2.1确定天线设计要求在开始调试之前，需要明确天线的设计要求。
这包括天线类型、工作频率、阻抗匹配等参数。
根据这些要求，选择相应的电容和电感进行调试。
2.2调试电容2.2.1确定初始电容值通过阻抗匹配网络来调试电容。
首先，将一个合适的电容器连接到天线的输入端，使其与输出端（射频芯片）相连。
根据实际情况选择初始电容值，通常可以参考技术手册或以往经验。
2.2.2调整电容值通过实验方法来调整电容值，以达到最佳阻抗匹配效果。
可以尝试逐步增加或减少电容值，并测试传输性能，例如信号强度、传输距离等。
根据测试结果选择最佳电容值。
2.3调试电感2.3.1确定初始电感值将一个合适的电感器连接到天线的输入端，使其与输出端相连。
通常可以根据天线设计要求选择一个初始电感值。
2.3.2调整电感值类似于电容的调试方法，通过逐步增加或减少电感值，并测试传输性能，来调整电感参数。
根据测试结果选择最佳电感值。
3.注意事项3.1避开干扰源在调试过程中，应尽量避免干扰源的影响，如电源线、其他射频设备等。
这些干扰源可能会影响调试过程中的测试结果，导致误判。
3.2定期测试一旦确定了最佳的电容和电感值，建议定期进行测试以确保射频天线的稳定性和传输性能。
因为环境和设备因素可能会导致性能下降，需要进行相应的调整和优化。
4.结论通过适当的电容和电感值的调试，可以优化433射频天线的性能。
合理的电容和电感参数将有助于提高射频信号的传输质量、增加传输距离和稳定性。
在调试过程中，需要密切关注传输质量的指标以及可能存在的干扰源，定期进行测试和优化以保持最佳性能。
用于射频集成的高Q硅基电感的优化设计
用于射频集成的高Q硅基电感的优化设计简介射频集成电路 (RFIC) 内的无源器件通常要求具有高品质因数 (Q值)，以提高性能和节约板区。
然而，传统的微型电感器材料，如氧化铝 (Al2O3) 或陶瓷材料，往往具有较低的导电率和较高的介电损耗，从而限制了它们的Q值。
硅基电感器材是一种新型材料，其具有高导电率、低损耗和良好的可制备性。
本文将介绍如何设计具有高Q值的硅基电感器。
设计流程步骤一：选择电感器的基本参数首先，确定所需电感值和工作频率。
这是在设计射频电路时需要确定的基本参数。
图1显示了具有所需电感值 (L) 的电感器的接口电路，其中，C是用于匹配的陶瓷电容器。
图1：电感器接口电路图1：电感器接口电路图1中的电容器和电感器的组合可以产生一个谐振回路，使电路在特定频率处达到共振。
在共振频率处，电路具有最大的阻抗。
由于电路具有最大的阻抗，因此它可以滤除特定的频率成分或在特定的频率上起加强作用。
为了确保共振频率不会偏离太远，需要选择一个高品质因数的电感器。
对于硅基电感器，由于其高导电率和低损耗，因此通常可以实现高品质因数。
此外，硅基电感器具有可制备性好、尺寸小、重量轻等优点，使其成为一个理想的选择。
步骤二：计算电感器的设计参数设计电感器的关键参数包括线圈半径 (r)，线圈高度 (h)，线圈宽度 (w) 和导线间距 (s)。
这些参数的选择将直接影响电感器的印加电压和Q值。
还需考虑到线圈内的压缩效应，压缩效应会压缩线圈中的磁通量，进而影响电感器的性能。
因此，在设计硅基电感器时，需要考虑线圈之间的互相影响和线圈内的压缩效应。
由于线圈尺寸对Q值具有很大的影响，因此需要采用模拟和优化工具对线圈进行计算和优化，以最大化Q值。
以ANSYS公司的HFSS模拟工具为例，其具有三维电磁场模拟功能，可以对硅基电感线圈进行详细的计算和优化。
步骤三：电感器的制备和测试硅基电感器的制备包括表面处理、制备线圈和焊接。
通过表面处理，可以提高硅基电感器和其他器件之间的粘附力和电气接触性。
射频电路中的电感
射频电路中的电感扬州海菱电讯 方涌关键词：射频、电感1．前言：在频率2G 以下的射频电路中，电感元件有广泛的应用。
然而电感元件是非标准的元件，很难找到电感元件的器件手册。
如何制作高质量电感元件是射频电路的一个重要问题。
2．射频电路中电感元件的实现1．直金属带电感电感值在2nH 以下，见图1。
金属带的电感可由下式计算:其中，l 为导体长度，单位cm ，w 为导体宽度，单位cm ，t 为导体厚度，单位cm 。
Q 值计算公式：这里f 是工作频率, R S 是导电材料的表面电阻，K 为修正因子。
2． 单圏电感单圏电感值一般小于10nH 。
形状如图。
电感计算公式如下：a 为半径，w 为线宽，t 为导体厚度。
Q 值计算公式同上.但)]3/()(5.0))/([ln(2)(l t w t w l l nH L ++++=RfL Q /2π=)5/ln(127.04.1t w K +≈))(2/(t w kRsl R +=]078.0))/([ln(257.1++⨯⨯=t w a aLR=K ∙Rs ∙π∙a/(w+t);3.平面螺旋电感平面螺旋电感值的计算L=μ∙n 2∙d avg ∙c1[ln(c2/ρ)+c3∙ρ+c4∙ρ2]/2其中μ为磁导率，n 为螺旋圈数，davg 为内外直径的算术平均， ρ＝d out -d in /(d out +d in )表示电感的“空心”程度，c1到c4是电感的几何形状系数，由下表定义该公式据称可以达到2%-3%的准确度Q 值计算公式同上，R ＝K ∙Rs ∙l/w, l 是导线长度。
这里的K 由下式计算：K=1+0.333(1+s/w)(-1.7)以上三种电感如果考虑到金属带和地板之间的电容，上述计算 电感公式还需乘上一个修正因子K gh 为衬底厚度。
3． 圆形金属线电感：一般集成电路的引线多为圆形金属线，其电感值由下式估算： L=5.08 ∙10-3 ∙l ∙[ln(l/d)+0.386] nH/mil (1mil=0.0254mm)l 为圆形金属线的长，d 为圆形金属线的直径。
如何选择适合的电感
如何选择适合的电感电感是一种常见的电子元件，广泛应用于各种电路中。
选择适合的电感对于电路的正常运行至关重要。
本文将介绍如何选择适合的电感，并给出一些建议。
一、了解电感的基本概念和特性电感是指电流变化时所产生的自感电动势，通常由线圈或线圈组成。
电感的单位是亨利（H），常用的子单位有微亨（μH）和纳亨（nH）。
电感的特性包括电感值、品质因数、最大电流等。
二、确定电感的使用环境和要求在选择适合的电感之前，需要了解电路的使用环境和对电感的要求。
比如工作频率范围、电流大小、容忍功率损耗等。
只有明确这些要求，才能更好地选择适合的电感。
三、选择合适的电感类型1. 通用型电感：通用型电感适用于大部分一般性电路，具有较好的频率响应和磁饱和特性。
在选择时，需要根据要求确定合适的电感值和容忍功率损耗。
2. 高频电感：高频电感适用于工作频率较高的电路，具有较低的内阻和较小的耦合电容。
在选择时，需要考虑电感的高频响应和磁芯材料的磁导率。
3. 低频电感：低频电感适用于工作频率较低的电路，通常具有较高的电感值和较高的耦合电容。
在选择时，需要考虑电感的低频特性和磁芯材料的饱和电流。
四、选择适当的电感参数1. 电感值：根据电路的需求确定合适的电感值，可以通过仿真软件或实验验证得到。
一般来说，电感值越大，电感所储存的能量越多，但也会增加电感本身的大小和成本。
2. 容忍功率损耗：不同的电感具有不同的功率损耗特性。
在选择时，需要根据电路的功率需求和效率要求来确定合适的容忍功率损耗。
3. 最大电流：电感的最大电流是指电感能够承受的最大电流值。
在选择时，需要根据电路的工作电流来确定合适的最大电流。
五、考虑其它因素除了上述参数外，还有一些其他因素需要考虑：1. 尺寸和重量：根据电路的空间限制和重量要求，选择适合的电感尺寸和重量。
2. 成本：根据预算确定合适的电感。
3. 可靠性：选择可靠性较高的品牌和供应商。
六、参考实例以下是一些常见应用场景下的电感选择建议：1. 高频应用：对于高频应用，建议选择高频电感，具有较低的内阻和较小的耦合电容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

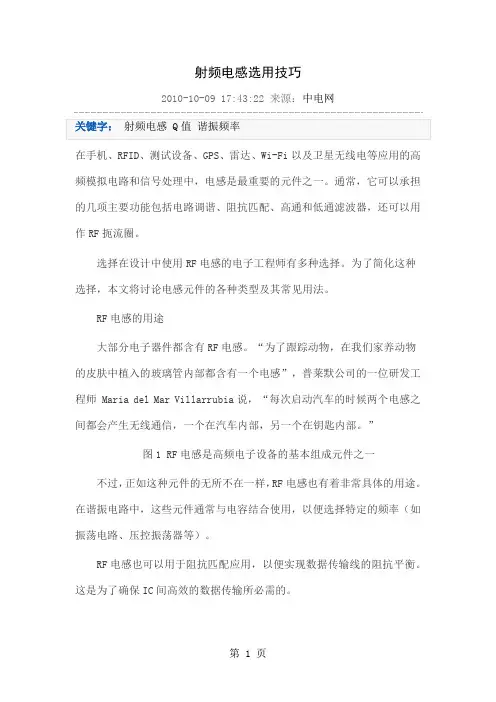

射频电感选用技巧
2010-10-09 17:43:22 来源：中电网
在手机、RFID、测试设备、GPS、雷达、Wi-Fi以及卫星无线电等应用的高频模拟电路和信号处理中，电感是最重要的元件之一。
通常，它可以承担的几项主要功能包括电路调谐、阻抗匹配、高通和低通滤波器，还可以用作RF扼流圈。
选择在设计中使用RF电感的电子工程师有多种选择。
为了简化这种选择，本文将讨论电感元件的各种类型及其常见用法。
RF电感的用途
大部分电子器件都含有RF电感。
“为了跟踪动物，在我们家养动物的皮肤中植入的玻璃管内部都含有一个电感”，普莱默公司的一位研发工程师 Maria del Mar Villarrubia 说，“每次启动汽车的时候两个电感之间都会产生无线通信，一个在汽车内部，另一个在钥匙内部。
”
图1 RF电感是高频电子设备的基本组成元件之一
不过，正如这种元件的无所不在一样，RF电感也有着非常具体的用途。
在谐振电路中，这些元件通常与电容结合使用，以便选择特定的频率（如振荡电路、压控振荡器等）。
RF电感也可以用于阻抗匹配应用，以便实现数据传输线的阻抗平衡。
这是为了确保IC 间高效的数据传输所必需的。
作为RF扼流圈使用时，电感串联在电路中，起到RF滤波器的作用。
简单来说，RF扼流圈是个低通滤波器，它会给较高的频率造成衰减，而较低的频率则畅通无阻。
Q值是什么
在讨论电感性能时，Q值是最重要的衡量指标。
Q值是一种衡量电感性能的指标，它是一个无量纲的参数，用于比较振荡频率和能量损耗速率。
Murata公司的高级产品经理Deryl J. Kimbro说：“Q值越高，电感的性能就越接近于理想的无损电感。
也就是说，它在谐振电路中的选择性更好。
”
高Q值的另一个好处是损耗低，也就是说电感消耗的能量少。
低Q值会造成带宽较宽，而且在振荡频率处及其附近的谐振幅度较低。
电感值
除了Q因子以外，电感的真正的量度当然是它的电感值。
对于音频和电源应用而言，电感取值通常是数亨利，而高频率应用通常需要小得多的电感，通常在毫亨或微亨范围内。
电感值取决于几个因素，其中包括结构、铁芯尺寸、铁芯材料以及实际的线圈匝数。
电感既有电感值固定的，也有电感值可调的。
其他规格
电感值并不是唯一重要的取值。
直流电阻、电流以及自谐振频率（SRF）是RF电感的数据单中所提供的一些更加有用的规格。
del Mar Villarrubia说：“根据应用场合的不同，每种特性都可能是需要重点考虑的因素并决定其他特性。
例如，如果元件将用在轮胎压力监测系统中，那么电感在很宽的温度范围内的稳定性是很重要的，而这种要求将会确定磁芯的选择。
”
额定电流
在选择电感时，工作电流应该低于说明书中的额定电流。
如果工作电流超过额定电流，就可能会损坏产品。
直流电阻（DCR）
Kimbro称，直流电阻（DCR）与额定电流有很大的关联。
以线圈电阻为基准，直流电阻等于电感的损耗。
如果绕线的直径增加，那么直流电阻会减小，而额定电流会增加。
较大的绕线直径降低了损耗并改善了电流处理能力。
Vishay公司电感部门的产品市场经理Doug Lillie说：“直流电阻会限制在不过热或不发生饱和（感应系数急剧降低）的情况下器件可以传输的直流电流。
”
自谐振频率（SRF）
电感中的每一匝绕线都可以看成一块电容器极板，匝与匝之间以及线圈与铁芯之间电容的总体效果可以用与电感并联的单个电容来表示，称为分布电容（Cd）。
这种并联结构的谐振频率就称为自谐振频率（SRF）。
Lillie说：“在这个频率，电感看起来就像带有阻抗的纯电阻。
如果频率超过自谐振频率，这种并联结构的容抗将成为主要因素。
”
叠层片式电感
叠层片式电感是使用陶瓷材料结构通过集成工艺制成的。
陶瓷材料结构可以在高频处提供很好的性能，而叠层片式工艺以提供各种各样的电感值。
叠层片式器件的电感值范围要比薄膜或空芯线圈类的电感广，但是比不上线绕式元件的电感取值范围或额定电流。
叠层片式技术因其很好的电特性，特别是其低廉的成本，而越来越流行。
薄膜电感
薄膜电感是使用光刻工艺生产的，这种工艺可以在陶瓷基底上生产出非常精确的线圈模式，从而满足苛刻的电感公差。
陶瓷基板使得这些电感成为RF应用的理想元件。
但是，薄膜电感能传输的电流较小，而且电感值范围有限。
线绕式电感
线绕式电感通常用于低频应用之中。
线绕式电感是将铜线绕在陶瓷（氧化铝）磁芯上制成的。
因其结构和材料的原因，线绕式电感可以提供很好的电特性。
水平绕线结构使得公差很小而杂散电容很小，而铜线使得直流电阻很小，从而增加了品质因子性能以及额定电流。
锥形电感
锥形电感是面向宽带和高频应用的，它的结构可以展宽线圈的带宽。
锥形电感的实际尺寸较小，通常是用细线绕成的，因此杂散电容较小。
在超宽带Bias-T器件中，锥形电感同时提供了直流偏置提取或注入路径，它可以将电源与有源器件隔离。
磁芯的选择
高频器件通常使用空心或惰性（也就是陶瓷）磁芯。
它们提供了比磁性铁芯更好的热性能，但是其电感取值有限。
中频器件通常采用铁芯。
铁芯不会饱和，但是无法提供铁氧体磁芯那样的大电感值。
低频器件通常使用铁氧体磁芯。
应该尽可能地避免使用铁氧体磁芯，因为它们会在较小的Idc 值处饱和，而且会受温度的影响（△L/△T）。
厂商们也在开发和使用更新的铁氧体，如无定形和纳米晶体材料。
（注：本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
