雨量计安装工艺流程
雨量计安装实施方案
雨量计安装实施方案
一、前言。
雨量计是一种用于测量降水量的仪器，广泛应用于气象、农业、水利等领域。
正确的安装是保证雨量计准确工作的基础，下面将介
绍雨量计的安装实施方案。
二、选址。
1. 选择平整开阔的场地，避免周围有高大建筑或树木，以免影
响降水的收集。
2. 确保选址处无遮挡物，能够充分接收降水，保证测量的准确性。
三、安装。
1. 准备工作。
a. 将雨量计的各个零部件清洗干净，确保无杂物残留。
b. 检查雨量计的各个零部件是否完好，如有损坏应及时更换。
2. 安装过程。
a. 将雨量计放置在选址处，确保底座水平稳固。
b. 调整好雨量计的水平，使用水平仪进行校准。
c. 将雨量计与数据采集系统连接，确保数据传输正常。
3. 安装注意事项。
a. 在安装过程中，避免碰撞雨量计，以免影响其测量精度。
b. 定期检查雨量计的安装情况，确保其稳固性和准确性。
四、调试。
1. 验证数据采集系统是否能够正常接收雨量计的数据。
2. 检查雨量计的工作状态，确保其能够准确记录降水量。
3. 对雨量计进行零点校准，确保其测量的准确性。
五、总结。
正确的雨量计安装实施方案能够保证雨量计的准确工作，提高降水量数据的可靠性。
在实际操作中，应严格按照安装规程进行操作，确保雨量计的准确性和稳定性。
希望本文所述内容对您有所帮助，谢谢阅读！。
雨量计安装
雨量计安装室外地面和屋顶安装时，按照下图尺寸及要求制作水泥安装基础，水泥基础上平1、安装固定仪器、调整承雨口水平通过调整支承螺母的高度并用水平尺测量环口是否处于水平状态，最后用上锁紧将仪器固定；2、调整翻斗支架水平取下不锈钢外筒，再次检查和调整翻斗支架上的水平泡的气泡是否居于中间位置；3、安装输出信号线将输出信号线的一端与对应的输出端子相连接，另一端穿过仪器底座的过线孔通过地埋防护管引入室内与上位数据采集装置电连接，同时用密封胶将过线孔密封，安装仪器不锈钢外筒并锁紧外筒锁紧螺钉。
4、避雷系统由于防雷是一项系统工程，所以依据等电位连接的原则，应该将设备所有引出线路对某一个基点作等电位连接，安装了电源避雷器的系统必须要配套信号系统的累计保护措施，才能真正的起到系统的雷击保护效果。
接地导线应该与连至中心接地点的分支相连接，以保证没有任何其他分支线带有电流。
为了保障系统的设备安全，系统配置严格的接地设施，各站点接地设施配置如下：5、各站点均加装避雷针，太阳能板及设备均在避雷针45°安全区内。
6、室外传输线采用屏蔽线，在进入机房前应接地,信号线的屏蔽层就近接到所连设备的设备接地线。
过长的信号线在接地的金属管中穿过，钢管外层要有良好的接地，或将钢管埋于地下。
7、各站均设置良好的接地网，采用30mm×3mm的镀锌扁铁接地，接地电阻小于10Ω。
8、做好“一点”接地，因测站地面难以形成良好的等位体地网，所以整个设备电路的地线连在一起后只能有一点和大地相接，以保证系统安全。
9、各站均配置过电压保护装置。
采用充电保护电路来保证工作电压，在正常范围内；中心站采用交流净化电源来防止交流电压过高。
11、地网埋设在人畜活动少的地方，土质差的测站要建设环行均衡电位地网。
12、太阳能电池的引线也要采取相应的防雷措施。
13、自动监测水位站、水位计安装（具体参见施工图纸）。

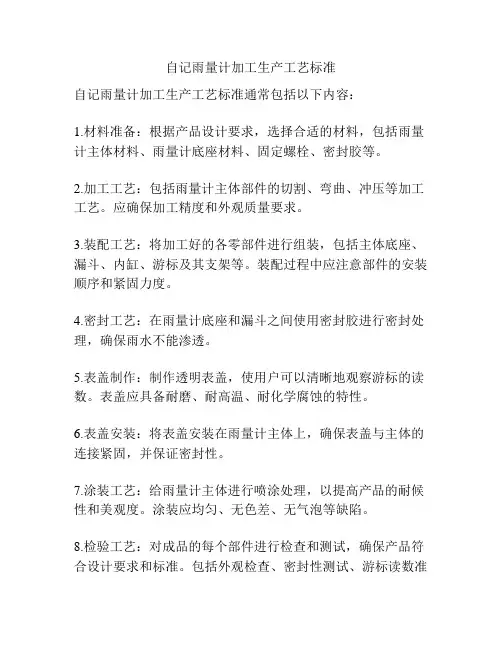

自记雨量计加工生产工艺标准
自记雨量计加工生产工艺标准
自记雨量计加工生产工艺标准通常包括以下内容：
1.材料准备：根据产品设计要求，选择合适的材料，包括雨量计主体材料、雨量计底座材料、固定螺栓、密封胶等。
2.加工工艺：包括雨量计主体部件的切割、弯曲、冲压等加工工艺。
应确保加工精度和外观质量要求。
3.装配工艺：将加工好的各零部件进行组装，包括主体底座、漏斗、内缸、游标及其支架等。
装配过程中应注意部件的安装顺序和紧固力度。
4.密封工艺：在雨量计底座和漏斗之间使用密封胶进行密封处理，确保雨水不能渗透。
5.表盖制作：制作透明表盖，使用户可以清晰地观察游标的读数。
表盖应具备耐磨、耐高温、耐化学腐蚀的特性。
6.表盖安装：将表盖安装在雨量计主体上，确保表盖与主体的连接紧固，并保证密封性。
7.涂装工艺：给雨量计主体进行喷涂处理，以提高产品的耐候性和美观度。
涂装应均匀、无色差、无气泡等缺陷。
8.检验工艺：对成品的每个部件进行检查和测试，确保产品符合设计要求和标准。
包括外观检查、密封性测试、游标读数准
确性测试等。
9.包装工艺：根据产品要求，对成品进行包装，包括使用合适的包装材料、标签贴附和包装箱尺寸选择等。
以上是自记雨量计加工生产工艺标准的一般内容，具体的工艺标准可能会根据产品设计和制造企业的要求而有所不同。

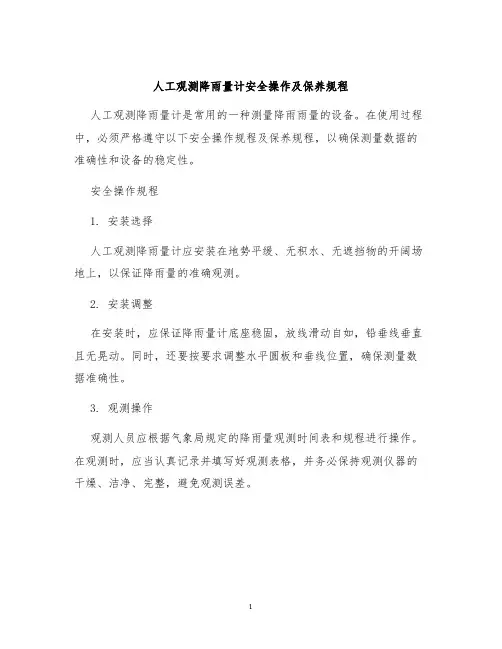

人工观测降雨量计安全操作及保养规程
人工观测降雨量计安全操作及保养规程人工观测降雨量计是常用的一种测量降雨雨量的设备。
在使用过程中，必须严格遵守以下安全操作规程及保养规程，以确保测量数据的准确性和设备的稳定性。
安全操作规程1. 安装选择人工观测降雨量计应安装在地势平缓、无积水、无遮挡物的开阔场地上，以保证降雨量的准确观测。
2. 安装调整在安装时，应保证降雨量计底座稳固，放线滑动自如，铅垂线垂直且无晃动。
同时，还要按要求调整水平圆板和垂线位置，确保测量数据准确性。
3. 观测操作观测人员应根据气象局规定的降雨量观测时间表和规程进行操作。
在观测时，应当认真记录并填写好观测表格，并务必保持观测仪器的干燥、洁净、完整，避免观测误差。
4. 降雨量计防盗为了保证观测数据的真实性，必须采取有效措施保护降雨量计免受恶性事件的破坏或盗窃。
建议采取防盗措施，例如加装固定支架、设置监控摄像头等。
5. 维护保养人工观测降雨量计在长期使用过程中，会受到环境因素（如氧化腐蚀）和观测操作（如机械磨损）的影响，需要定期做好检查维护工作，确保测量数据准确性和仪器的稳定性。
保养规程1. 保养前操作在保养之前，应停止观测操作并记录上次观测数据，关闭仪器电源并使其自然冷却，确保安全性。
同时，要准备好清洗、校准、防锈等工具，以及相应材料。
2. 降雨量计外观检查外观检查是日常保养工作的重要环节，主要包括苗头板、移杆支架、尺度盒、雨量漏斗等各部件的外观状态检查。
对于损坏的地方及时修补或更换。
3. 标准杆清洗和防锈处理标准杆是降雨量计中的重要部件，使用时间较长，表面容易出现氧化腐蚀或附着杂物。
要定期清洗其表面，可以用纸巾或干布擦拭，也可以用清洁剂或酒精进行喷洒擦拭。
同时，需要对其进行防锈处理，使用降雨量计专用防锈剂进行喷涂，定期涂一次。
4. 篦口检查和清理篦口是降雨量计的关键部件，用来筛选雨水并转运到雨量漏斗中。
日常保养需检查篦口状态和过流性能是否正常、是否有杂物堵塞等情况，如有异常情况需及时清洗、调整或翻转篦口，保证其性能。

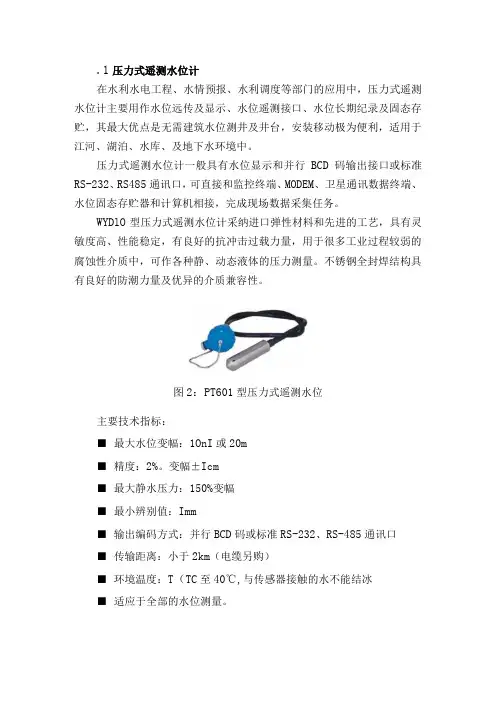

压力式水位计及雨量计原理和安装说明
.1压力式遥测水位计在水利水电工程、水情预报、水利调度等部门的应用中，压力式遥测水位计主要用作水位远传及显示、水位遥测接口、水位长期纪录及固态存贮，其最大优点是无需建筑水位测井及井台，安装移动极为便利，适用于江河、湖泊、水库、及地下水环境中。
压力式遥测水位计一般具有水位显示和并行BCD码输出接口或标准RS-232、RS485通讯口，可直接和监控终端、MODEM、卫星通讯数据终端、水位固态存贮器和计算机相接，完成现场数据采集任务。
WYDlO型压力式遥测水位计采纳进口弹性材料和先进的工艺，具有灵敏度高、性能稳定，有良好的抗冲击过载力量，用于很多工业过程较弱的腐蚀性介质中，可作各种静、动态液体的压力测量。
不锈钢全封焊结构具有良好的防潮力量及优异的介质兼容性。
图2：PT601型压力式遥测水位主要技术指标：■最大水位变幅：1OnI或20m■精度：2%。
变幅±Icm■最大静水压力：150%变幅■最小辨别值：Imm■输出编码方式：并行BCD码或标准RS-232、RS-485通讯口■传输距离：小于2km（电缆另购）■环境温度：T（TC至40℃,与传感器接触的水不能结冰■适应于全部的水位测量。
图5：压力式遥测水位探头.2编码式遥测水位计WFH-2型全量机械编码水位计由水位传感器部分和水位显示器部分组成，自身配套后，可有线遥测实时水位。
用于江河、湖泊、水库、渠道、地下水及各种水工建筑物处的水位测量。
该仪器作为水位传感器可与各种水位遥测系统配套，如：水情自动测报系统、水位数据收集、存储、处理系统等。
(1)仪器特点■浮子传感：仪器结构简洁，性能稳定，工作牢靠使用及修理便利■测井结构：井径小，可采纳工业管材，因而投资和建筑费用低、施工周期短■机械编码：不需电源工作，故无电源投资和掉电、雷击之虞■格雷码制：不存在单值性误差，读数无模糊区■结构设计：积木化、标准化、通用化，便于装配、检修■关键器件：择优进口国际名牌产品，性能稳定，工作牢靠。
翻斗式雨量计安装调试
四、翻斗式雨量计安装调试（15分）（一）操作要求在指定地点对翻斗式雨量计（JDZ05型）进行安装、注水试验；对雨量采集器（DT350型）进行安装、初始化；雨量计与采集器的连接、调试与试验数据的清除。
整理计算出注水检查精度。
（二）主要内容1、在指定地点检查并安装翻斗式雨量计。
安装雨量计、承雨口水平检查、翻斗安装检查、干簧管检查与调整、圆水准调平、人工注水试验、信号输出检查。
2、在指定地点检查并安装、初始化雨量采集器。
3、雨量计与雨量采集器的连接、调试与试验数据的清除。
电源电压测量与更换、雨量采集器初始化并与人工注水连测、试验数据删除。
4、记录并整理成果。
（三）操作程序1、选手入场后，最多有2分钟的准备时间并向裁判示意已做好操作准备；由裁判宣布计时开始，选手才能进入操作程序；2、大项有三个。
即：（1）在指定场地对翻斗式雨量计（JDZ05型）进行安装、注水试验；（2）对雨量采集器（DT300型）或（DT350型）进行安装、电池测量（标准电压12V，测量电压在10.6-14.4V为正常值）初始化；（3）雨量计与采集器的连接、注水（考场提供20ml左右的试验用水）联试与试验数据的清除。
注水联试误差在±5%之内为合格。
3、采集器初始化参数有裁判在赛前准备时间内提供。
参数包括：时钟、站号、存储间隔、波特率。
4、全部操作完成后，选手应向裁判提交成果并主动示意已完成，裁判计时终止。
（四）时间规定1、规定操作时长为20分钟。
2、在规定的时间内未完成全部的操作，按实际完成的内容计分；且速度校正系数k为0.85。
3、在规定时间内完成可获得奖励，速度校正系数k为K=0.85+0.15(Tmax-T)/(Tmax-Tmin)上式中Tmax为规定操作时间长（20分钟）；T为选手完成历时（分钟），Tmin为所有选手中操作完成时间最短的完成历时（分钟）。
4、最后得分数为：K*A（A为操作总分，K为速度校正系数）。
四、雨量计及采集器安装调试评分表裁判1：裁判2：主持：总裁：。
电力防灾系统风速风向计,雨量计安装工艺方案
电力防灾系统风速风向计,雨量计安装工艺方案1、技术要求速风向计和雨量计安装在接触网支柱上(非电气化区段安装在专用立柱上)，距离轨面4m±0.1m高。
风速风向计安装在线路迎风侧与线路方向同侧的接触网支柱上。
据传输单元设在接触网支柱上，背向列车的迎来方向，采用抱箍安装的形式，具有防水、防尘等功能，风速风向计和雨量计下引电缆采用钢管防护，数据传输单元箱体底面距地面 1 米。
装装置和现场设备箱采用不锈钢材料制造。
图 1 风速风向计和雨量计与设备箱安装示意图2、施工程序与工艺流程审核图纸支架与传感器连接固定支架地线连接检查电源设备开箱检查数据线与接头对接设备位置调平、校正地阻测试程序初始化定测调整传感器指北防护钢管安装采集箱安装设备配线设备防松、防震处理整理测试记录整理测试记录模块测试4.2风速风向计和雨量计安装施工工艺流程图3、施工要求3.1施工准备（1）审核施工图纸，熟悉设备技术资料；制定设备安装检查列表。
（2）结合现场调查情况，检查设备平面布置图与实际是否相符，各种预留孔洞、沟槽是否匹配。
（3）施工机械、专用工具和专用材料的准备和预配；调查施工现场电源情况，制定电源使用应急方案。
（4）在监理旁站监督下对设备进行开箱检查，校验型号、数量。
风、雨支架组装测定安装高度预配地线检测通道现场调查设备测试设备接地设备安装设备连接施工准备3.2设备安装位置测量、定位首先确认风雨监控点接触网 H 型钢柱位置，测量其是否存在超限问题（直线段上/下行轨。
道中心往两侧各 2440mm 范围内不允许侵入；曲线段为 2590mm）图 3.2-1 直线段铁路限界示意图卷尺分别测量设备及金工件安装高度，并用记号笔在 H 型钢柱上进行标记。
风雨支架安装位置：距轨平面4000mm+100mm镀锌钢管 H 型钢柱抱箍1 安装位置：距H 型钢法兰面2800mm镀锌钢管 H 型钢柱抱箍 2 安装位置：距 H 型钢柱法兰面 2000mm数据远程传输单元安装位置：距轨平面1500mm镀锌钢管 H 型钢柱抱箍3 安装位置：距H 型钢柱法兰面500mm图 3.2-2 风雨设备安装实物图3.3风速风向计和雨量计设备安装（1）风雨支架放置在与防护墙垂直位置，传感器数据线插头与传感器接头对接，并拧紧。
柳南客专雨量计安装作业指导书
雨量计安装作业指导书五、作业要求：1、雨量计设于距离轨面4±0.5m高，支架安装方向垂直于钢轨，安装在接触网杆上。
2、传感器支架设计安装在直径为60-76mm的桅杆上。
安装时需要用到下列工具：开口扳手或梅花扳手（SW13）固定操作步骤（1）松开螺母（2）将传感器从上而下推入到桅杆上端（3）均匀用力并拧紧螺母，直至碰到弹簧，此时传感器应仍可随意移动。
（4）将传感器固定螺母向轨道侧（注意美观）（5）将两个螺母拧紧固定，注意不要用力过猛。
设备下方有一个8孔螺纹连接件，可通过传感器自带的连接线连接供电电源和各种接口。
3、现场设备箱（600×460×220）采用抱箍安装的形式安装于接触网杆上，下表面距离接触网杆基础地面1.2m，现场设备箱内接地端子通过地线进行可靠接地。
现场控制箱进的电缆有：○1设备自带连接线（10m）○2与基站连接的数字内屏蔽电缆（SPTYWPL23）设备接线4、现场监控单元机柜内安装雨量计信号隔离，防雷、采集等六：劳动组织序号项目单位数量备注1 负责人人 1 负责整个施工的指挥协调工作2 技术主管人 13 专职安全员人 14 工班长人 15 技术工人人 26 普工人 4七、材料要求：序号名称规格型号单位数量备注1 数字信号电缆SPTYWL23hm 若干依工程定2 铜板接地极处若干依工程定3 地线盘个若干依工程定4 接地电缆hm 若干依工程定5 电力电缆600V 6mm 2hm 若干依工程定6 双绞线8芯非屏蔽10m 若干依工程定7 钢槽（宽+高）200mm 10m 若干依工程定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伟思JDZ-05型号
环境要求
（1）连接雨量计的信号线屏蔽层应悬空（因信号线的另一端已连接监测仪），否则，不仅屏蔽效果不好，且容易导致雷击。
（2）雨量计引出的信号线一般应采用线管保护后入地，尽量避免架空，安装牢靠，防止意外拉断，确保信号畅通、可靠。
（3）安装完毕，检查所有接头，紧固螺丝等是否牢固。
（4在离开现场前，观察雨量计周边环境，看有没有可能遮蔽雨量计的障碍物，如果有的话，应彻底清除。
安装要求
（1）雨量计安装高度。
雨量计承雨器口在水平状态下至观测场地面的高度应为0.7m。
（2）雨量计安装时，应用水平尺校正，使承雨器口处于水平状态。
（3）雨量计应固定于混凝土基座上，基座入土深度以确保雨量计安装牢固，遇暴风雨时不发生抖动或倾斜为宜。
（4）基座的设计应考虑排水管和电缆通道。
（1）信号输出电缆为两芯屏蔽线，电线接头从仪器底座的橡胶电缆护套穿进后打结，固定在雨量计内计量组件上方的接线架上。
（2）接线后，调整调平螺帽，使圆水泡居中，即表示计量组件处于水平状态，然后用螺钉锁紧。
（3）用手轻轻拨转翻斗部件，检查接受部分的信号是否正常。
（4）套上筒身，用三个螺钉锁紧。
至此，仪器安装完毕。
测试及率定
测试：
现场调试时应使用量杯进行3次人工注水试验(每次注水10mm ，5至10分钟内均匀注完水量)，并观测仪器记数是否与所注入水量一致（为保证数据的精度，可以采用医用输液器点注观察）。
测试误差在±0.5mm/10mm ，超过误差应进行调整。
每次测试后一定要作好记录，以便整编时能清除测试数据。
率定：
率定方法如下
使用量杯进行3次人工注水试验(每次注水10mm ，5至10分钟内均匀注完水量)，并观测仪器记数是否与所注入水量一致，再和中心站接收雨量对比测试误差在±
0.5mm/10mm
超过误差应进行调整
施工要求
1、施工前对施工现场关键部位1拍照，施工过程中及施工完成后分别拍照。
2、整理现场环境，清理施工临时垃圾。
3、填写《雨量计安装自检表》
雨量桶正面、侧面及翻斗相片
1、关键部位照片。
2、《雨量计安装自检表》。
