冻干机的组成精编版
活塞式(比泽尔)
S66J-32.2(24KW) R22 50HZ
CT +40℃
ET
SH22F
S66J-32.2
-30℃ 35,800(21.3)
29,290(22.1)
-40
24,400(19.2)
-50
15,800(17.5)
-60
11,500(16.0)
17,990(17.7) 9,400(12.2) - (-)
3、运行性能好。由于螺杆式制冷压缩机的结构简单，零件数仅 为活塞式的1/10，压缩机运行可靠、安全、振幅小、适应性 强，在高、低浊制冷范围内的应用中均有良好性能。
Tofflon
Tofflon
螺杆机的主（阳）、辅（阴）螺 杆
Tofflon 制冷系统的组成—压缩机
螺杆式制冷机制冷量与活塞式比较
螺杆式(神户制钢) SH22F(20KW) R22 50HZ
Tofflon 制冷系统的组成—压缩机
压缩机是制冷系统的核心，压缩机主要是对气态氟里昂进 行压缩，从吸气口吸入低温低压的气态氟里昂，经过活塞或螺 杆压缩后，变成高温高压的气态氟里昂，通过排气管排出去。
压缩机按照压缩的形式，可以分为活塞式压缩机和螺杆式压 缩机。
活塞式压缩机又可以分为开启式、半封闭式、全封闭式三种 形式。
Tofflon
真空系统的组成
制品中的水分只有在一定的真空状态下才能进行升华，达到干 燥的目的。
系统采用真空泵组，组成强大的抽吸能力，在干燥腔室和冷凝 器形成真空，一方面促使干燥腔室内的水份在真空状态下蒸发 （升华），另一方面该真空系统在冷凝器和干燥腔室之间形成 一个真空度梯度（压力差）。使前箱水分升华后被冷凝器捕获。
Tofflon 制冷系统的组成—水冷凝器
在制冷系统中，水冷凝器的作用是将“高温高压” 的气态制冷剂的热量传给环境介质（冷却水或空气） 并使之冷凝成液体。按冷却方式可分为：水冷式、蒸 发式、空气冷却式（风冷式）；按结构型式可分为壳 管式、套管式、盘管式。
现在选用较多的是壳管水冷式冷凝器。如果冷凝器 的冷却效果不好，压缩机的高压较高，影响制冷效果。
压力继电器的主要作用是通过继电器的控制，起到保护压缩 机的作用。压力继电器主要有水压力继电器、油压差继电器、 高压压力继电器、自动收液继电器、板冷阀冷凝阀控制继电器。
水压力继电器：当冷却水压力小于水压力继电器设定的压力 时，水压力 报警，压缩机自动停机。
油压差继电器：当压缩机油压和中压压力差小于油压差设定 的压力（0.65kgf/cm2)时,油压差报警，压缩机自动停机。
高压压力继电器：当压缩机高压压力大于高压压力继电器设 定的压力时，高压报警，压缩机自动停机。
自动收液继电器：当压缩机低压压力大于自动收液继电器设 定的压力时，即使压缩机处于停机的状态，在没有其他报警的 情况下，压缩机自动启动，进行收液。
Tofflon 制冷系统的组成—辅助装置
板冷阀（冷凝阀）控制继电器:当低压压力大于板 冷阀（冷凝阀）控制继电器设定的压力时，压力控制 继电器动作，自动将板冷阀（冷凝阀）关闭，当低压 压力小于板冷阀（冷凝阀）控制继电器设定的压力时， 自动将板冷阀（冷凝阀）打开。
在冻干机设计时，考虑到冻干机对制冷的要求特殊 性，其制冷系统主要由以下部件组成：
压缩机,制冷剂,油分离器，水冷凝器，干燥过滤器， 中间冷却器，视液镜，电磁阀，手阀（顶盖阀），膨 胀阀，蒸发器（板式交换器，后箱冷凝盘管），汽液 分离器，回气过滤器，压力表，压力控制继电器， CPCE （能量调节器），安全阀，制冷管道等。
2020/2/15
22
Tofflon
制冷系统的组成—阀件
电磁阀是一种开关式自动阀门，可用压力控制器、 温度控制器、液位控制器等通过电气元件进行控制。 它适合于各种制冷剂。电磁阀主要由外壳、线圈、铁 芯、弹簧、膜片式活塞、阀体、密封环等组成。当电 源接通时，线圈产生磁场，吸起铁芯，阀门打开，流 入端和流出端相通；电源切断后，磁场消失，铁芯因 弹簧力和自重而落下，关闭阀门。
我们现在选用一个压缩机自带的小型板式换热器作 中间冷却器。
Tofflon 制冷系统的组成—膨胀阀
节流装置是制冷系统的主要部件之一。热力膨胀阀是节流 装置的一种。热力分为内平衡式、外平衡式两种。
热力膨胀阀主要由感温包、毛细管、阀座、阀针、弹簧、调 节杆、阀体等组成，感温包里有制冷剂或其他介质的液体，其 压力由感温包的温度决定。
对于蛇管管道较长或蒸发温度较低的蒸发器，由于管内阻力 损失较大，采用外平衡式膨胀阀。膨胀阀膜片下方不与蒸发器 进口处的制冷工质相通，而是用一外平衡管使之与蒸发器出口 处的制冷工质相通。
感温包安装时最好水平放置，不能倒置，当其位置高于膜片 上腔时，应注意将毛细管弯成U形，以免包内液体倒流到毛细 管和膜片顶部，影响调节功能。
选用的水冷凝器，还可以当作制冷剂的储液罐，收 液时就是将氟里昂收到水冷凝器里，然后将水冷凝器 进出液阀关住。
Tofflon
水冷凝器
Tofflon 制冷系统的组成—中间冷却器
在双级压缩制冷系统中，中间冷却器用来冷却低 压级排气，避免因高压级吸气温度过高而使排气温度 超过允许值，同时提高制冷效率。
氨制冷系统采用中间完全冷却循环，在氟里昂 （R22、R502、R404A、R507）双级制冷机中，因 排气温度较低，采用中间不完全冷却循环。它与中间 完全冷却的主要区别是低压缸的排气不在中间冷却器 内进行冷却，而是与中间冷却器中产生的饱和蒸汽在 管路中混合后进入高压缸。因此高压缸吸入的是中间 压力下的过热蒸汽。由于氟里昂制冷剂绝热指数比氨 小，故对排气温度影响不大。
冷冻机油在油分离器里的油面达到一定位置时，依 靠浮力的作用，浮球将回油阀顶开，由于油分离器里 的压力比压缩机曲轴箱的压力大得多，油就通过回油 管回到压缩机曲轴箱内。当油位下降后，浮球不足于 将回油阀顶开，不回油。因此回油是间隙式的。通过 这种方式，达到油和氟里昂分离的效果，确保压缩机 里有足够的冷冻机油进行润滑。
Tofflon
冻干机的组成
上海东富龙科技有限公司
Tofflon
真 空 冷 冻 干 燥 机
冻干机的结构和组成
冷冻系统 真空系统 循环系统 液压系统 CIP、SIP系统 气动系统 电器控制系统 箱体结构
Tofflon
冻干机主体
Tofflon
制冷系统的组成
制冷系统是冻干机的最重要的组成部分，被称为 “冻干机的心脏”。理论上制冷系统由制冷压缩机、 冷凝器、蒸发器和热力膨胀阀所构成，主要是为干燥 箱内制品前期预冻供给冷量；以及为后期冷阱盘管捕 集升华水汽供给冷量。
Tofflon 制冷系统的组成—汽液分离器
汽液分离器安装在压缩机吸入口前面，以确保吸 入进压缩机里的氟里昂都是汽态。如果液体氟里昂进 到压缩机里，很容易造成液击，将压缩机阀片打坏， 甚至打断，损坏压缩机。
Tofflon 制冷系统的组成—辅助装置
制冷系统辅助装置主要由压力继电器、压力表、液面视镜、 能量调节器（CPCE）、安全阀等组成。
发温度为-50℃，最高蒸发温度为-20℃。
6、混合制冷剂，共沸混合制冷剂R502。非共沸混合制冷剂R404A、 R507最低蒸发温度为-70℃，最高蒸发温度为-30℃。
Tofflon 制冷系统的组成—油分离器
氟里昂经过压缩机压缩后变成高温高压的气体， 进入到 油分离器中。冷冻机油也会随高温高压的气 体进入到油分离器，油分离器的 目的就是使冷冻机油 能不断的回到压缩机曲轴箱，以确保压缩机油箱里有 足够的冷冻油，保证润滑效果。
真空系统的真空度应与制品的升华温度和冷凝器的温度相匹配， 真空度过高或过低都不利于升华，干燥箱的真空度应控制在设 定的范围之内，其作用是可缩短制品的升华周期，对真空度控 制的前提是真空系统本身必须具有较低的泄漏率。
Tofflon 制冷系统的组成—蒸发器
在制冷系统中蒸发器的作用是让制冷 剂液体在较低温度下吸收被冷却环境介质 的热量而蒸发成蒸汽，以降低被冷却物体 或空间的温度或维持其低温。
按照被冷却介质的种类的不同，蒸发器 可分为冷却液体介质的蒸发器和冷却空气 的蒸发器。
在冻干机中，板式换热器和后箱盘管就 是作为蒸发器来使用。
选用的继电器为DANFOSS品牌，性能稳定可靠。
压力表用来显示压缩机的工作压力，有高压压力、 低压压力、中压压力、油压压力显示，通过压力表显 示的压力，可以较好的掌握压缩机的工况。
现选用REFCO和ARRON两种品牌。
液面视镜是用来观察氟里昂的液面的，可以知道管 道是否满液,液面视镜里有干燥指示，绿色表示干燥， 黄色表示不干燥。
1、工作效率高。不需要将旋转运动转化为往复运动，减少了由 此带来的机械损失；不会出现没有余隙容积中剩余气体的再膨 胀过程，无滑动摩擦，不需要设置吸、排气阀片，指示效率和 机械效率都比效高。
2、良好的能量调节方式。往复式压缩机相对调节能力较差，而 螺杆式压缩机在此方面表现突出，其制冷量可在15%～100% 之间无级调节，当冷量在60%～100%之间调节时，其耗功率 与制冷量以相同比例变化。
根据压缩的级别，压缩机又可分为单级压缩机、双级压缩机 和复叠式压缩机。
现在选用的大都是活塞式半封闭双级压缩机。 （5HP30HP），品牌为BITZER和COPELAND两种。
小型冻干机选用活塞式半封闭单级压缩机（3HP） COPELAND或活塞式全封闭单级压缩机（3HP） 美国泰康牌。
Tofflon 制冷系统的组成—压缩机
回气过滤器：安装在压缩机回气管道上，主要是过 滤一些铜屑和杂质，防止他们进入到压缩机里，损坏 压缩机。
油过滤器：压缩机自带的一个滤网，安装在压缩机 曲轴箱内，可以从放油口取出来进行清洗，油通过滤 网进入到压缩机各个润滑油道。油过滤器主要过滤一 些粉末、铜屑等，确保油的润滑效果。若油过滤器太 脏，容易堵，会造成油润滑效果不好，导致油压差报 警。
冻干机
制冷术语5
过热蒸汽，过冷液体：在一定压力下，温度高 于饱和温度的蒸汽，称为过热蒸汽。制冷压缩 机排气管处的蒸汽一般到高于饱和温度。在一 定压力下，温度低于饱和温度的液体，称为过 冷液体。
过热蒸汽，过冷液体的利用：过热分为两种分 为，一为有害过热，二为有益过热。有益过热 为了应用过热度来调节热力膨胀阀的开启度。 其热量是在蒸发器中产生的，故称为有益过热。 制冷剂在冷凝器中将热量交换给循环水，本身 被冷却为过冷液体，目的是增加汽化潜热，减 少节流后产生的闪发蒸汽的数量。
液压系统有两个作组成用：一是升降隔 板，二是开关蘑菇阀。
液压系统在冻干周期大部分时间是停止 的。
制冷系统1
制冷系统主要由压缩机，蒸发器，冷凝器，膨 胀阀组成。
制冷剂是杜邦公司生产的R402A，它是三种制 冷剂机械混合而成的共沸溶液制冷剂，是一种 混合物（主要成分为R124)。
为德国ＢＩＴＺＥＲ公司生产的S6F－30.2Y双 级压缩活塞式压缩机。压缩机为半封闭式具有 回热交换器。
控制系统
现场部分：在现场各种温度，压力信号 被收集并将模拟信号转换为数字信号传 输到计算机。接受计算机发出的数字信 号并转换为可以控制设备的电信号，控 制设备运行。
控制室部分：计算机将各种数据汇总后， 根据事先设定的程序对数据进行处理， 再将控制指令发出，控制设备按程序运 行，
真空系统
真空系统由两台旋片泵（5M1，5M2），一台 罗茨泵5M3，主真空阀5V2 ，前箱和后箱等构 成。
如果循环继续重复进 0
行，则要不断消耗循
S1
环功，才能不断进行
制冷。上述四过程是
在理想状态下进行的。
2
1 S2 S（熵）
1－2为压缩过程
此过程是在压缩机中完成的。压缩机吸 入低压低温的气态制冷剂，由压缩机的 活塞不断往复运动，从而将制冷剂压缩 成高温高压的过热蒸汽由高压管排出。
冰轮冻干机的组成
2011年9月21日 Wednesday
25
Tofflon
制冷系统辅件 —油分离器
油分离器安装在压缩机高压排
出管与水冷凝器之间。它能把与 氟利昂处于半溶解状态的冷冻机 油被压缩机排入油分离器内利用 惯性将氟、油分离，分离出来的 氟经油分的出口去了水冷凝器， 油则在油分内积攒到使浮球上升 的液位高度后，将顶针阀打开， 使回油管与压缩机曲轴箱相通。 由于油分内处于高压，曲轴箱处 于低压，只要顶针阀一打开，油 分内的冷冻机油就会被压回曲轴 箱，从而实现自动、定期回油。
压缩机从蒸发器吸回氟利昂压的缩气压体机经压缩机压缩排出约120℃高温高压
的气体，送入冷凝器放热变成高压常温的液态制冷剂。液态常温的制冷剂经 中间冷却器冷却，送入膨胀阀节流降压后转变为低压低温的汽液混合体，此 时液态的成分占90 ﹪左右，气态约占10 ﹪左右，这股制冷剂进入蒸发器后 在蒸发器内气化吸热，气化完的氟利昂从蒸发器出来后又被压缩机吸回，在
2，螺栓预紧后，用膨胀阀专用 调节杆调节膨胀阀，如调节灵活， 则可以彻底锁紧4颗内六角螺栓； 如调节不灵活，则立即检查安装情 况直至符合要求。
3，在温度较低的情况下调整膨 胀阀要注意：
18
Tofflon 氟利昂的制冷设备 蒸发器
蒸发器是制冷系统获得冷量的地方，是制冷剂在其内气化吸收被冷却物质热量地方。一般均需
高压过滤器
囬油角阀
7
Tofflon 压缩机-活塞式压缩机
低压级压缩机的排气口
高压级压缩机吸气口
接线盒
油泵
铭牌
喷洒装置
曲轴箱加热器
油视镜
冻干机上使用的制冷压缩机大多数是活塞式压缩 机。活塞式压缩机也叫往复式压缩机（常用品牌有：
德国BITZER 或德国COPELAND。

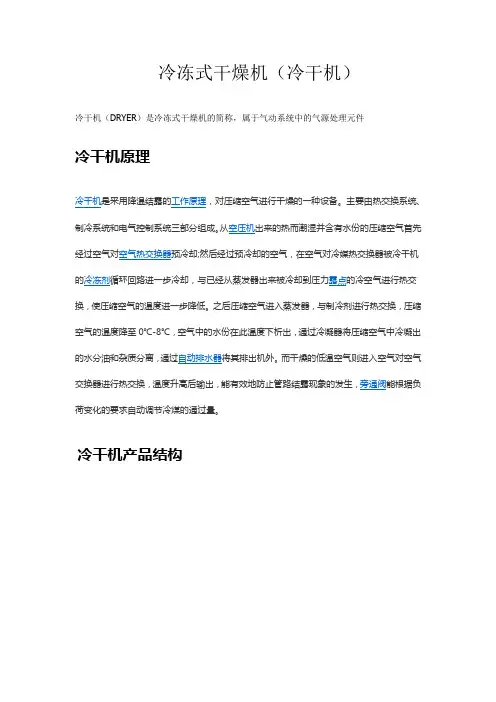

冷冻式干燥机(冷干机)
冷冻式干燥机（冷干机）冷干机（DRYER）是冷冻式干燥机的简称，属于气动系统中的气源处理元件冷干机原理冷干机是采用降温结露的工作原理，对压缩空气进行干燥的一种设备。
主要由热交换系统、制冷系统和电气控制系统三部分组成。
从空压机出来的热而潮湿并含有水份的压缩空气首先经过空气对空气热交换器预冷却;然后经过预冷却的空气，在空气对冷媒热交换器被冷干机的冷冻剂循环回路进一步冷却，与已经从蒸发器出来被冷却到压力露点的冷空气进行热交换，使压缩空气的温度进一步降低。
之后压缩空气进入蒸发器，与制冷剂进行热交换，压缩空气的温度降至0℃-8℃，空气中的水份在此温度下析出，通过冷凝器将压缩空气中冷凝出的水分油和杂质分离，通过自动排水器将其排出机外。
而干燥的低温空气则进入空气对空气交换器进行热交换，温度升高后输出，能有效地防止管路结露现象的发生，旁通阀能根据负荷变化的要求自动调节冷煤的通过量。
冷干机产品结构冷干机四大主要部件及作用⑴制冷压缩机制冷压缩机是制冷系统的心脏，目前大多数压缩机采用全密封往复式压缩机。
压缩机吸入来自蒸发器的制冷剂气体经压缩使其变为高压高温的过热蒸气，最后由排气管排出。
⑵冷凝器冷凝器的作用是将冷媒压缩机排出的高压、过热冷媒蒸气冷却成为液态制冷剂，其热量被冷却水或冷却空气带走。
使制冷过程得以连续不断进行。
⑶蒸发器蒸发器是冷干机的主要换热部件，压缩空气在蒸发器中被强制冷却，其中大部分水蒸气冷却而凝结成液态水排出机外，从而使压缩空气得到干燥。
低压冷媒液体，在蒸发器里发生相变变成为低压冷媒蒸汽，在相变过程中吸收周围热量，从而使压缩空气降温。
⑷热力膨胀阀（毛细管）膨胀阀(毛细管)是制冷系统的节流机构。
在冷干机中，蒸发器制冷剂的供给及其调节都是通过节流机构来实现的。
节流机构使制冷剂从高温高压液体变成低温低压液体进入蒸发器。
当负荷变化时，热力膨胀阀通过检测压缩机吸气过热温度来调节阀芯开启度，从而控帮进入蒸发器的冷媒供给量。
冻干机设备工作原理
冻干机设备工作原理
冻干机是将液态物质通过减压和加热的方式蒸发并冻结，最终将其转化为干燥的固体物质的设备。
它广泛应用于生物制品、药品、食品、化工等行业，以保留物质的原有特性和品质。
冻干机设备主要由冷冻系统、真空系统、加热系统和控制系统四个部分组成。
冷冻系统是冻干机设备的核心部分，它通过制冷技术将物质迅速冷冻至-40℃以下温度，使物质中的水分快速结晶。
这一过程需要使用低温制冷剂，如氟利昂、丙烷等。
真空系统则负责将冷冻的物质在真空环境下进行干燥。
在真空状态下，水分从固态直接转化为气态，从而去除物质中的水分。
真空系统包括真空泵和真空管道两部分，真空泵通过抽出管道中的空气，形成真空环境。
加热系统是为了加速物质的干燥过程而设置的，它通过加热设备使物质中的水分在真空状态下快速蒸发，使物质的干燥速度更快，同时也可以控制干燥温度。
控制系统则是整个设备的大脑，它可以自动控制冷冻、真空、加热等系统的工作状态，并能够根据设定的参数进行调控，如设定温度、真空度、干燥时间等。
冻干机设备的工作原理可以用以下四个步骤来概括：
1. 冷冻：将液态物质通过制冷技术迅速冷冻至-40℃以下，使物质中的水分快速结晶。
2. 干燥：在真空状态下，通过加热设备将物质中的水分快速蒸发，使物质变为干燥的固体物质。
3. 等温：在干燥之后，将物质温度升高至常温，使其处于稳定状态。
4. 封存：将干燥后的物质密封起来，防止其受到外界影响。
冻干机设备的工作原理非常复杂，需要多个系统协同工作才能完成干燥的过程。
在实际应用中，需要根据物质的特性和要求选择适合的冻干机设备，并合理设置各个系统的参数，以达到最佳的干燥效果。

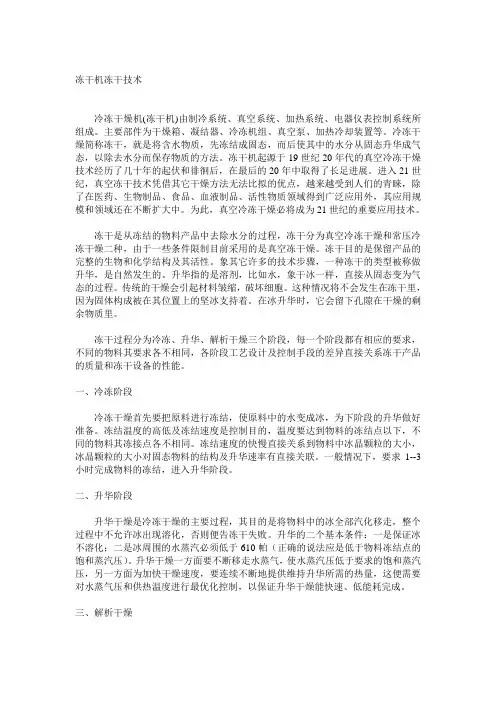

冻干机冻干技术
冻干机冻干技术冷冻干燥机(冻干机)由制冷系统、真空系统、加热系统、电器仪表控制系统所组成。
主要部件为干燥箱、凝结器、冷冻机组、真空泵、加热冷却装置等。
冷冻干燥简称冻干，就是将含水物质，先冻结成固态，而后使其中的水分从固态升华成气态，以除去水分而保存物质的方法。
冻干机起源于19世纪20年代的真空冷冻干燥技术经历了几十年的起伏和徘徊后，在最后的20年中取得了长足进展。
进入21世纪，真空冻干技术凭借其它干燥方法无法比拟的优点，越来越受到人们的青睐，除了在医药、生物制品、食品、血液制品、活性物质领域得到广泛应用外，其应用规模和领域还在不断扩大中。
为此，真空冷冻干燥必将成为21世纪的重要应用技术。
冻干是从冻结的物料产品中去除水分的过程，冻干分为真空冷冻干燥和常压冷冻干燥二种，由于一些条件限制目前采用的是真空冻干燥。
冻干目的是保留产品的完整的生物和化学结构及其活性。
象其它许多的技术步骤，一种冻干的类型被称做升华，是自然发生的。
升华指的是溶剂，比如水，象干冰一样，直接从固态变为气态的过程。
传统的干燥会引起材料皱缩，破坏细胞。
这种情况将不会发生在冻干里，因为固体构成被在其位置上的坚冰支持着。
在冰升华时，它会留下孔隙在干燥的剩余物质里。
冻干过程分为冷冻、升华、解析干燥三个阶段，每一个阶段都有相应的要求，不同的物料其要求各不相同，各阶段工艺设计及控制手段的差异直接关系冻干产品的质量和冻干设备的性能。
一、冷冻阶段冷冻干燥首先要把原料进行冻结，使原料中的水变成冰，为下阶段的升华做好准备。
冻结温度的高低及冻结速度是控制目的，温度要达到物料的冻结点以下，不同的物料其冻接点各不相同。
冻结速度的快慢直接关系到物料中冰晶颗粒的大小，冰晶颗粒的大小对固态物料的结构及升华速率有直接关联。
一般情况下，要求1--3小时完成物料的冻结，进入升华阶段。
二、升华阶段升华干燥是冷冻干燥的主要过程，其目的是将物料中的冰全部汽化移走，整个过程中不允许冰出现溶化，否则便告冻干失败。

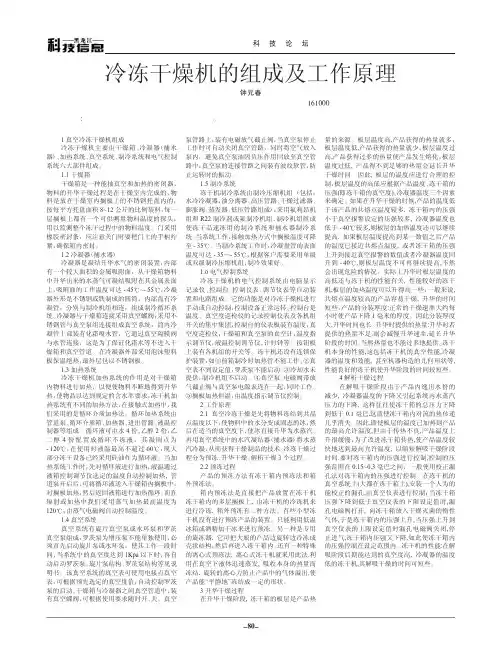

冷冻干燥机的组成及工作原理_钟元春
冷凝器是凝结升华水气的密闭装置，内部 或双级制冷压缩机组，制冷效果好。
升到 - 40℃,则板层温度不可再继续提高,不然
有一个较大面积的金属吸附面，从干燥箱物料
1.6 电气控制系统
会出现危险的情况，实际上升华时板层温度的
中升华出来的水蒸气可凝结吸附在其金属表面
冷冻干燥机的电气控制系统由电脑显示 高低还与冻干机的性能有关, 性能较好的冻干
统。冷凝器与干燥箱连接采用真空蝶阀；采用不 温度、真空度巡检仪的记录控制仪表及各机组 小时使产品下降 1 毫米的厚度。因此分装厚度
锈钢管与真空泵组连接组成真空系统，筒内冷 开关的集中集团，控制台的仪表板装有温度，真 大,升华时间也长。升华时提供的热量:升华时若
凝管上部装有化霜喷水管，它通过真空隔膜阀 空度巡检仪，干燥箱和真空泵的真空计，温度指 提供的热量不足,则会减慢升华速率,延长升华
热，使物品以达到规定的含水率要求，冻干机加 ⑤搁板加热恒温，由温度指示调节仪控制。
减少, 冷凝器温度的下降又引起系统内水蒸汽
热系统有不同的加热方法，在接触式加热中，我
2 工作原理
压力的下降, 这样往往使冻干箱的总压力下降
们采用的是循环介质加热法。循环加热系统由
2.1 真空冷冻干燥是先将物料冻结到共晶 到低于 0.1 毫巴,这就使冻干箱内对流的热传递
明书。该真空系统体溢出,使
表，可根据预先选定的真空度值，自动控制罗茨 产品能“平静地”冻结成一定的形状。
泵的启动。干燥箱与冷凝器之间真空管道中，装
3 升华干燥过程
有真空蝶阀，可根据使用要求随时开、关。真空
在升华干燥阶段, 冻干箱的板层是产品热
器）、加热系统、真空系统、制冷系统和电气控制 泵内，避免真空泵油因负压作用回放至真空管 高,产品获得过多的热量使产品发生熔化；板层
冻干机组成以及工作原理
冻干机的作用与原理（常用名词定义）
4.产品的崩解现象
当产品干燥到一定时候，将形成干燥产品和冻结 产品两个部分，干燥产品是溶质的结晶，冻结产品 是溶质和水的结晶。某些产品当温度升高到一定温 度时，溶质的结晶会失去刚性，变得发粘，发生崩 塌，这叫做崩解现象，发生崩解时的温度叫做崩解 温度。
冻干机的作用与原理：药品冻干
冻干机的原理简介
LYOTK15 –真空冷冻干燥机
冻干机的作用与原理 冻干机结构 冻干系统的组成 冻干的工艺流程
• 冻干测试服务部 2017年04月
冻干机的作用与原理（常用名词定义）
冻干机的作用与原理（常用名词定义）
1.什么是冻干？
冷冻干燥就是把含有大量水分的物质，预先进行降 温冻结成固体。然后在真空的条件下使水蒸汽直接从 固体中升华出来，而物质本身留在冻结的冰架子中， 从而使得干燥制品不失原有的固体骨架结构，保持物 料原有的形态,且制品复水性极好。
冻干机的作用与原理
5.药品的冷冻干燥目的
冻干的主要目的是保持其活性，而药品采用 冻干技术的好处更多。①药品不变质，适合于长 期存放；②容易实现定量准确；③容易实现无菌 化操作；④药品损失浪费少；⑤复水性能好，尤 其是针剂，冻干的针剂医护人员和患者再也不用 手摇晃融化，而是见水即溶。
冻干制剂产品线组成及示意图

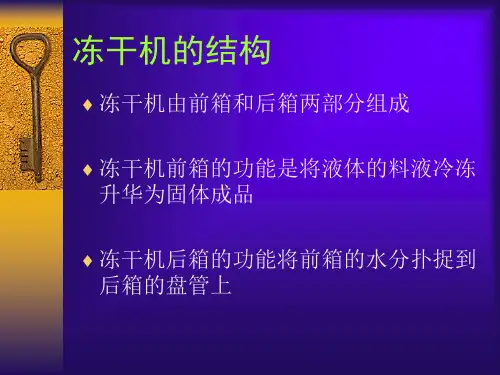

冻干机的结构
