液压泵性能测试实验1.1 实验目的：一了解液压泵主要特性(功率特性、效率特性)和测试装置；二掌握液压泵主要特性测试原理和测试方法1.2 测试装置及实验原理1.2.1 测试装置液压原理图1－电机2－被试液压泵3－电磁溢流阀4－节流阀5－截止阀6－压力表7－压力传感器8－流量传感器9－温度计10－功率变换器和转速传感器1.2.2 实验原理一液压泵的空载性能测试液压泵的空载性能测试主要是测试泵的空载排量。
液压泵的排量是指在不考虑泄漏情况下，泵轴每转排出油液的体积。
理论上，排量应按泵密封工作腔容积的几何尺寸精确计算出来；工业上，以空载排量取而代之。
空载排量是指泵在空载压力（不超过5％额定压力或0.5MPa的输出压力）下泵轴每转排出油液的体积。
测试时，将节流阀4全关和截止阀5全开，溢流阀3调至高于泵的额定工作压力，启动被试液压泵2，待稳定运转后，压力传感器6显示数值满足空载压力要求，测试记录泵流量q （L/min ）和泵轴转速n(r/min)，则泵的空载排量0V 可由下式计算：nq V ⨯=10000 （r m /3）二 液压泵的流量特性和功率特性测试液压泵的流量特性是指泵的实际流量q 随出口工作压力p 变化特性。
液压泵的功率特性是指泵轴输入功率随出口工作压力p 变化特性。
测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。
测试时，记录各点泵出口压力p 、泵流量q （L/min ）、电机功率(KW) 和泵轴转速n （r/min ），将测试数据绘制泵的效率特性曲线和功率特性曲线。
三 液压泵的效率特性(机械效率、容积效率、总效率) 测试液压泵的效率特性是指泵的容积效率、机械效率和总效率随出口工作压力p 变化特性。
测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。
测试时，记录各点泵出口压力p （MPa ）、泵流量q （L/min ）、电机输入功率P(KW)和泵轴转速n(r/min)。
液压试验机组成部分
液压试验机组成部分液压试验机是一种用来测试各种液体的压力强度和压缩性能的测试设备。
液压试验机组成部分包括：液压试验机主机、支撑装置、压力系统、测试软件、控制系统等。
液压试验机主机液压试验机主机是液压试验机的核心部分，也是机器的主要部分。
它主要由压力控制机构、调节机构、压力传感器、试验泵和压力表等组成。
1.压力控制机构：控制液压试验机的压力范围。
该部分由压力传感器、压力调节器、加油器、油温计和自动泄压阀等组成。
2.调节机构：负责液压试验机的升降和夹紧。
调节机构由电机、液压缸、油管和调节阀等组成。
3.压力传感器：用来检测液压试验机的实时压力。
4.试验泵：用仪器泵精确控制工作介质压力，以保证测试结果的准确性。
5.压力表：显示压力信息。
支撑装置支撑装置主要是支持被测试物品的设备。
主要由夹具和支撑装置两部分组成。
1.夹具：用于夹紧被测试物品。
2.支撑装置：主要是用于支撑被测试物品，由支撑架及其安装部件组成。
支撑装置应根据被测试物品的形状进行设计。
压力系统液压试验机的压力系统主要由油箱、油管、压力传感器、电磁阀和油液增压泵等组成。
油箱负责储存液体，油管用来连接各个液压试验机部件，压力传感器主要用于检测液压系统压力。
1.油箱：储存测试用液体，通过不同的容积和高度来适应不同的试验要求。
2.油管：连接各个液压试验机部件。
3.压力传感器：检测液压系统压力。
4.电磁阀：负责控制油液的流量和流向。
5.油液增压泵：通过不同的容积和高度来适应不同的试验要求，同时还可以通过调整油量来提高测试效果。
测试软件测试软件是用于控制液压试验机测试的软件系统，通常与机器主机相连。
测试软件可提供多种测试模式供用户选择，同时也可以记录测试结果并提供下载或导出数据的功能。
同时，测试软件可以与其他测试设备平台进行连接，实现联动共同完成测试。
控制系统液压试验机的控制系统是实现自动控制设备的关键部分之一。
控制系统主要由驱动系统、执行系统和感知系统三个部分组成。
基于PrO／E的1200kN标准动态力源装置液压站的设计
图。 使液压站 内各个部件空间位置清晰， 避免 了阀块孔 口互相干涉 ， 大大缩短 了设计周期 ， 提 高了设计 品质 。 关键 词 ： 标 准动 态力源装置 ； Ｐ ｒ ｏ ／ Ｅ； 液压站 ； 阀块
中图分类 号： Ｔ Ｈ １ ３ ７ ５ ４ ５ Ｘ （ ２ ０ １ ３ ） ０ ４ — ０ １ ３ ６ － ０ ３
液压站设计的好坏直接影响着液压系统的运作 传感器 ８ ， 然后在冲杆 １ ０ 上施加冲击力 ） ， 使卸荷 效 率。以往的液压泵站是在设计计算及确定液压系 部件卸荷 同时使施加于力传感器上的力撤销 ，力传 统原理 图后 ， 结合阀块 的设计 ， 完成泵站 的组装等一 感器感受到负阶跃力的作用。适 当选择工作液压缸 系列的设计， 并绘制二维 图来说 明液压元件 、 阀块和 及测力液压缸的面积 比可得到较大传动 比 ，以此产
《 装备制造技术） ２ ｏ １ ３ 年第 ４ 期
（ ３ ） 当冲击完成后 ， 使电磁铁 ２ Ｙ Ａ得电 ， 换 向阀 切换 至右位 ， 液控单 向阀反向打开 ， 工作缸 ｃ １ 测力缸 Ｃ ２ 中的液压油经液控单 向阀 １ Ｏ 和换向阀 ８ 回油箱。
Ｙ Ａ
２ 利用 Ｐ ｒ ｏ ／ Ｅ技 术 对 标 准 动态 力 源装 置 阀 块 进行设计
管 路之 间的装 配关 系 。而 一 个完 整 液压 站包 含 种 类 生所 需 的 动态力 。 繁 多 的液 压元 件 ，孔 口错 综 复杂 的阀块 及 纵横 交 错 的油管 ， 因此 ， 通 过二 维 图难 以清楚 地 表达 液 压 泵站
的装配关系。针对 １ ２ ０ ０ ｋ Ｎ标准动态力源装置液压 系统 ， 利用 Ｐ ｒ ｏ ／ Ｅ技术对标准动态力源装置液压站进
图 １ 力源装置结构原理图
一种液压阀综合性能测试平台的设计
一种液压阀综合性能测试平台的设计液压阀综合性能测试平台是用于测试液压阀的各项性能指标的设备。
液压阀作为液压系统中的核心元件，其性能稳定与否直接影响到整个液压系统的工作效率和安全性。
因此，设计一种液压阀综合性能测试平台至关重要。
一、总体设计1.测试平台结构：测试平台由上、中、下三个部分构成。
上部主要包括液压阀测试装置、控制系统和数据采集系统；中部包括油箱、油泵、油源和压力传感器；下部包括阀芯移动量传感器和阀座力传感器。
2.测试平台工作原理：测试平台通过控制系统控制液泵将液压油送入液压阀，通过压力传感器实时监测液压油的压力变化，并通过阀芯移动量传感器和阀座力传感器实时监测阀芯的位移和阀座的受力情况。
同时，数据采集系统将采集到的数据传输给计算机进行处理和分析。
二、液压阀测试装置1.结构设计：测试装置由液压缸、阀座、阀芯和阀体组成。
其中，液压缸用来驱动阀芯的移动，阀座和阀芯用来搭建阀体；同时，通过改变液压缸的运动速度和阀芯的位移，测试液压阀的动态响应性能和稳定性。
2.运动控制方案：采用伺服控制器对液压缸的运动进行控制，通过控制信号控制伺服驱动器，实现对液压缸的速度和位移的精确控制。
三、控制系统设计1.硬件选择：选择高性能的工控机作为计算机，选择高精度的伺服驱动器控制液压缸运动，选择高精度的压力传感器、位移传感器和力传感器进行数据采集。
2.软件开发：使用LabView等开发软件进行界面设计和数据处理，实现对液压阀的性能测试参数设置、测试过程控制和数据处理等功能。
四、数据采集系统设计1.传感器选择：选择适合的压力传感器、位移传感器和力传感器，具备高精度、高静态和动态响应能力，以确保测试数据的准确性和可靠性。
2.信号处理：通过模拟信号处理电路将传感器采集到的模拟信号转换为数字信号，并进行滤波、放大和AD转换等处理，以实现对数据的高速稳定采集。
五、安全保护设计1.压力保护装置：设置压力保护开关，当测试压力超过设定值时，自动切断油泵的电源，以避免系统失控和安全事故的发生。
动静态液压试验台液压系统设计大学毕设论文

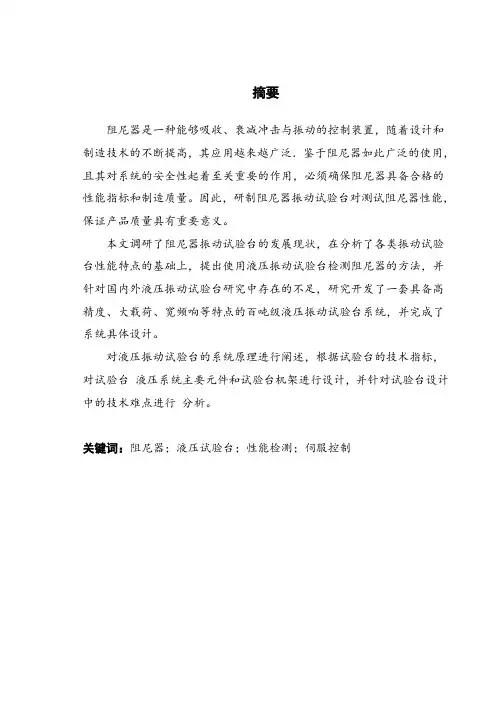

摘要阻尼器是一种能够吸收、衰减冲击与振动的控制装置，随着设计和制造技术的不断提高，其应用越来越广泛．鉴于阻尼器如此广泛的使用，且其对系统的安全性起着至关重要的作用，必须确保阻尼器具备合格的性能指标和制造质量。
