泵盖零件制造工艺
1、熟悉泵盖零件常见的平面与孔系加工方法和定位基准选择；
2、内孔车刀、镗刀、钻头、铰刀、复合刀具的认识和选择；
3、车床、镗床、钻床等机床的工艺特点，刀具结构特点；
4、夹具定位原理，工协作的工作方法，树立团队精神；
2、学会PDCA工作过程方法管理工作过程；
2）编制每道机加工工序的机械加工工序卡片。卡片格式按照《学生工作页》上规定的格式，要求每人手工编写一份，每小组最终提交一份电子文档。
2产品案例：来自某真空集团有限公司的泵盖零件的造型：
3产品图样：具体图样每小组一份/或参看电子文件
重点
难点
及
解决方法
1、工艺方案确定：这是本单元教学的难点和重点。由于学生的实践经验积累仅处于初级阶段，对如何根据生产纲领和生产条件选择合理的工艺方案把握不准。可以通过对生产性实训车间小批量生产案例、真空设备加工等企业中批量生产案例图片及视频、工艺方案的了解，并在教师启发指导下完成。
通过面授、网络、电话咨询回答学生问题
组长组织小组成员讨论制定，填写在学生工作页计划表上
半天
课外
4
拟定机械加工工艺方案
①确定毛坯制造及表面处理方案；②各表面加工方法选择；③粗、精定位基准选择；④划分加工阶段；⑤合理选择机床、刀、夹、量具；
每小组提供一份电子文档。
通过面授、网络、电话咨询回答学生问题
组长组织小组成员讨论制定，填写在学生工作页工艺方案表上，通过面授、网络、电话咨询老师
教学
目标
能力目标
知识目标
素质目标
1、独立查阅与任务相关的工艺、刀具、材料、机床、产品相关技术资料；
2、能通过小组讨论，共同制定泵盖批产工艺方案；
3、能编制泵盖零件批产机械加工工艺过程卡片；
4、能够采用CAD图、照片等图示手段编制规范的泵盖零件批产加工工序卡片；
5、学会夹具一般知识，掌握车床夹具特点和设计。
半天
图纸、零件、工艺手册、企业案例材料，工作页
课外
5
工艺方案确定
1每小组选1名学生上台展示工艺方案设计任务完成结果：
①叙述介绍工艺方案，重点说明工艺路线、定位方案、加工工序划分、机床、夹具选择
②其他小组学生提问，小组成员记录，进行答辩，说明理由；
2教师点评
①教师对每一方案进行点评，重点说明各方案优缺点、实施的可行性，可能出现的问题；
学习情境五：盘盖类零件的加工工艺编制和车床夹具设计
学习领域
典型机械零件制造工艺设计及实施
上课
时间
学习任务1：侧盖的加工工艺编制
上课
地点
生产性车间
制造一体化教室
教学时间：6课时
教
学
目
的
通过本单元的学习，使学生掌握泵盖零件的机械加工工艺的编制，在工作任务的完成过程中，掌握企业常用复杂零件工艺规程的种类、编制方法、基本内容，学会在不同生产条件下选择合理的工艺方案、编制工艺文件。了解和掌握夹具设计相关知识
2、切削用量选择：通过查阅工艺手册，机床说明书，刀具说明资料，生产实训车间典型零件加工现场实际了解，请教实训车间指导老师、操作工人师傅，并在教师指导下完成。
3、学习和掌握夹具设计
参考资料
1、机械制造技术黄万友主编
2、机械制造课程设计黄万友主编
3、典型机械零件制造工艺与实施金建华、黄万友主编
4、机械加工工艺手册
2每小组提供一份电子文档文件
通过面授、网络、电话咨询回答学生问题
组长组织小组成员讨论，分工设计并填写在学生工作页工艺规程相关表单上，通过面授、网络、电话咨询老师
3天
工艺设计手册等
课外
7
成果展示及点评
1每小组选1名学生上台展示工艺文件设计任务完成结果：
①叙述介绍工艺过程卡、工序卡、检验卡的设计内容，展示结果。重点说明定位方案、工序参数选择。
3教师对泵盖零件工艺规程编制相关知识点进行补充扩展：
①泵盖零件的主要结构特点，技术要求，工艺特点，常用材料、毛坯制造方法；
②主要表面常用加工方法，定位基准选择，机床选择；
③工艺规程不同种类、格式、内容、工序简图的各种制作方法；
④企业工艺技术工作的一般流程，内容，工作方法
4、综合评价
①主持讲评，并作记录，点评总结
2学生也可针对教师提供的相关企业泵盖零件加工方案的现场图片、视频、纸质材料进行研究。
①提供企业案例材料；②回答学生提问
小组分工调查并记录调查结果于工作页调查记录栏
半天
图纸、测量工具、工艺手册、企业案例材料；
课外/企业车间现场或一体化教室
3
编制工作计划、确定工作目标
①小组讨论编制项目工作计划，人员分工但不分家，列出工作项目，时间进度；②收集查阅工具书、资料；③确定工作目标，达成的成果
②总结出2-3个可行的工艺方案，并作说明。
3学生修改自己的工艺方案，教师确认。
主持课题，并作记录，点评总结
每小组1名学生上台展示，其他学生提问
2
图纸、零件、多媒体投影仪、课件、工作页
课内
6
工艺规程文件编制
1以小组为单位组织编制工艺文件，集体讨论，分工设计制作
①编制泵盖零件机械加工工艺过程卡片
②编制每道机加工工序的机械加工工序卡片
2
多媒体投影仪、课件、工作页
课内
8
工艺规程文件修改
1各小组修改工艺文件
2修改最终成果上交老师确定
通过面授、网络、电话咨询回答学生问题
修改文件
1天
课外
9
总结交流
1教师确定1-2组比较典型的设计成果，小组派员上台展示。其他小组提问。
2各组派代表上台总结项目工作过程体会，改进方向。
2教师点评：肯定成绩，指出不足，建议学生继续改进（不作为正式要求）。
②其他小组学生提问，小组成员记录，进行答辩，说明理由；
2教师点评
①教师对每一小组的设计文件进行点评，重点说明各小组工艺文件完整性、正确性、规范性及特色、实施的可行性，改进的要求；
②对3种工艺文件的编写中常见的问题进行交待，演示
③布置修改任务
主持讲评，并作记录，点评总结
每小组1名学生上台展示，其他学生提问
布置工作任务，发工作页，回答学生提问
接受任务、理解任务
1
图纸、图片、测量工具、工艺手册
课内/车间
2
现场调研
1学生可到企业生产车间针对泵盖零件批量生产现场进行调查研究：
①零件工艺过程、路线；②工艺规程文件（包括工艺过程卡、工序卡）的格式、具体内容；③实际观测每一工序加工过程，包括定位、夹紧方案、工步、加工部位、精度要求、刀具、记录切削用量、测量工具、测量方法等；
任务与案例
1工作任务：根据企业的泵盖加工工艺方案和加工实施过程作为参考，以每天50件为批量，在生产现场具有车床、摇臂钻床、镗床、立式镗铣床等设备条件下，以3人为小组，确定工艺方案，编制零件机械加工工艺过程卡、工序卡。具体任务如下：
1）确定工艺方案，编制泵盖零件机械加工工艺过程卡片。卡片格式按照《学生工作页》上规定的格式，要求每人手工编写一份，每小组最终提交一份电子文档。
②课堂讲授
③考核评价
①学生小组派代表上台展示，其他学生提问②听老师讲课，作笔记
③自评、互评并记录
1
多媒体投影仪、课件、工作页
课内
学业评价
1、过程评价、成果评价各50%
2、采用自我评价（20%）、小组互评（30%）、教师评价相结合（50%）。
5、机床夹具设计
6、相关刀具样本、机床说明书、企业生产现场图片、视频等
工具与材料
零件图纸，图片，工作页，通用计算机，课件、黑板、多媒体等。
序号
步骤名称
教学内容
教师活动
学生活动
时间分配(课时)
工具与材料
课内/课外
1
布置工作任务
教师给各小组布置具体的工作任务，包括工艺过程卡片、工序卡片的设计要求。相关知识点。
齿轮油泵泵盖的机械加工工艺规程及工艺装备的设计
摘要本课程设计主要内容包括齿轮油泵泵盖的加工工艺过程设计和钻16⨯盲孔的专用夹具设计，在课程设计过程中完成2Φ了零件图、毛坯图、夹具体装配图和夹具体零件图的绘制及说明书的编写。
泵盖零件结构较简单，而且为铸件，外表面为要求较高精度要求，铸造即可满足，与其它接触面处的端面精度要求较高，需要经过粗车、半精车加工，保证密封配合性。
本次设计针对16⨯盲孔的加工难度设计了一套专用夹2Φ具，采用一面两孔的定位方式来满足定位要求，又通过夹紧装置保证加工过程中不会产生较大误差。
其中间过程对夹紧装置进行了受力分析，保证了夹紧的可靠性。
综上所述为本次课程设计的主要内容及设计过程AbstractThe main contents of the curriculum design, including gear oil pump cover process design and process of 16⨯blind hole drilling special2Φfixture design in the curriculum design process was completed parts map, blank map of the specific folder and the folder assembly of specific parts and the manual mapping preparation.Pump parts to build a simpler structure, but also for the casting, the outer surface of the requirements for higher precision, casting can be met, contact with other Department of the higher-end precision, cars need to go through thick, semi-refined car processing, to ensure that sealed with sexual.The design for the16⨯blind hole of the processing difficulty of2Φthe design of a special fixture, using a two-hole position to meet position requirements to ensure through clamping device processing will not produce large errors. Intergovernmental process in which a clamping device for mechanical analysis, to ensure the reliability of the clamp.To sum up this meeting the main contents of the curriculum design and the design process目录1零件的工艺性分析 (1)1.1 零件的用途 (1)1.2 零件的技术要求 (1)1.3 审查零件的工艺性 (1)2零件毛坯的确定 (2)2.1零件的生产类型 (2)2.2毛坯的种类和制造方法 (2)2.3零件各表面的加工方法 (3)2.4各工序间加工余量 (3)2.5确定毛坯尺寸 (4)3机械加工工艺规程设计 (4)3.1拟定工艺路线 (4)3.216⨯孔切削用量的计算 (5)2Φ3.316⨯基本工时的计算 (6)2Φ3.4制订16⨯工序卡片 (8)2Φ4 16⨯孔的专用夹具设计 (8)2Φ4.1定位方案的设计 (8)4.2定位误差分析与计算 (9)4.3导向元件设计 (10)4.4夹紧装置的设计 (10)4.5夹具结构设计及操作简要说明 (11)5 方案综合评价与结论 (11)6体会与展望 (12)参考文献 (13)1零件的工艺性分析1.1零件的用途本次课程设计的题目是左端盖的加工以及16⨯孔的专用夹具的2Φ设计。
泵盖加工工艺及其夹具设计

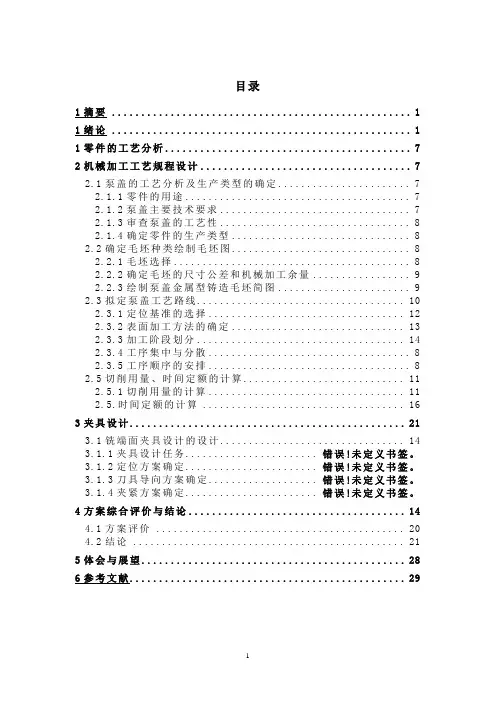

目录1摘要 (1)1绪论 (1)1零件的工艺分析 (7)2机械加工工艺规程设计 (7)2.1泵盖的工艺分析及生产类型的确定 (7)2.1.1零件的用途 (7)2.1.2泵盖主要技术要求 (7)2.1.3审查泵盖的工艺性 (8)2.1.4确定零件的生产类型 (8)2.2确定毛坯种类绘制毛坯图 (8)2.2.1毛坯选择 (8)2.2.2确定毛坯的尺寸公差和机械加工余量 (9)2.2.3绘制泵盖金属型铸造毛坯简图 (9)2.3拟定泵盖工艺路线 (10)2.3.1定位基准的选择 (12)2.3.2表面加工方法的确定 (13)2.3.3加工阶段划分 (14)2.3.4工序集中与分散 (8)2.3.5工序顺序的安排 (8)2.5切削用量、时间定额的计算 (11)2.5.1切削用量的计算 (11)2.5.时间定额的计算 (16)3夹具设计 (21)3.1铣端面夹具设计的设计 (14)3.1.1夹具设计任务....................... 错误!未定义书签。
3.1.2定位方案确定....................... 错误!未定义书签。
3.1.3刀具导向方案确定................... 错误!未定义书签。
3.1.4夹紧方案确定....................... 错误!未定义书签。
4方案综合评价与结论. (14)4.1方案评价 (20)4.2结论 (21)5体会与展望 (28)6参考文献 (29)摘要本毕业设计是重要的实践教学环节之一。
通过对“泵盖”零件的机械加工工艺规程及工艺装备的设计，完成了从毛坯到零件的机械加工工艺过程。
本毕业设计的主要内容包括：绘制“泵盖”的零件图、毛坯图，编制机械加工工艺过程综合卡片和机械加工工序卡片，以及铣24mm厚端面加工夹具设计。
本次毕业设计实现了所学理论与生产实践的结合，通过设计使学生具有了制定工艺规程的初步能力，设计专用夹具的初步能力，进一步提高了查阅资料，熟练地使用设计手册、参考资料等方面的能力。
一般往复泵的生产工艺
一般往复泵的生产工艺

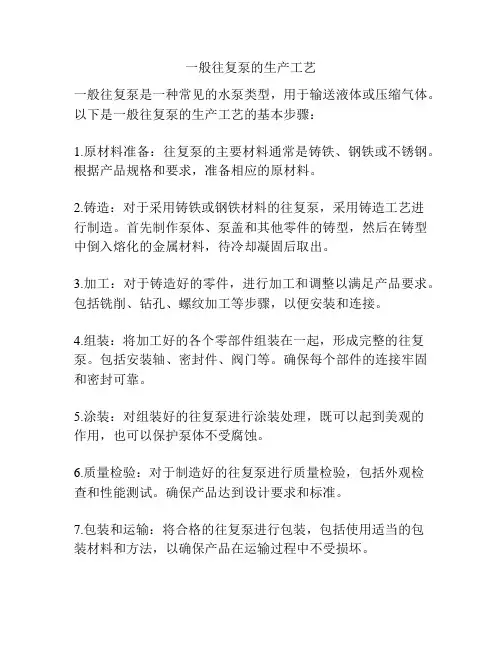

一般往复泵是一种常见的水泵类型，用于输送液体或压缩气体。
