搅拌车使用说明书
混凝土搅拌车使用说明书
混凝土搅拌车使用保养说明书辽河油田环利专用车制造目录前言（1）用户信息登记表（2）整车结构及工作原理介绍（3）主要性能参数（4）使用与维护（5）应急处理予案（15）常见故障检查与分析（17）服务承诺和产品质量保修规定（18）附表（22）前言尊敬的用户朋友，首先感您选择使用辽河油田环利专用车制造生产混凝土搅拌运输车系列产品，为了最大限度的延长您所购买产品的使用寿命，为您创造最佳经济效益，请您在接受车辆后仔细阅读本使用说明容并妥为保管，（请注意：本使用说明含有保修卡，是做为保修的依据凭证，如丢失恕不补发）整车结构及工作原理介绍1．整车结构示意图我公司混凝土搅拌运输车是在二类底盘的基础上通过加装专用装置改装而成，整车结构主要有以下部分组成（图一）。
2. 搅拌车工作原理系统通过传动轴从发动机获取动力，经过液压马达和减速机驱动搅拌筒转动，在操纵系统的控制下顺进针或逆时针转动（从后向前看），从而完成进料搅拌和出料功能；同时控制整个筒体的转速。
供水系统提供筒体表面和叶片的冲洗、干料加水的功能及车辆冲洗功能。
一、主要技术性能参数1.搅拌技术参数2.产品系列a.东风系列----EQ3251GJ、DND5241GJBCWB452H、DND5241GJBCWB452K、CWB459KM1Zb.解放系列----CA1253P2KT1S2c.福田系列----BJ3258DLPJBd.斯太尔王、豪沃系列----ZZ1256M3246F、ZZ1252N3846F、ZZ1257N3841We.陕汽系列----SX5234GJBBS384、SX5234GJBJS384二、使用与维护1.专用搅拌装置----搅拌筒及支撑1）工作原理简介：（图二）搅拌筒是由三点支撑（前端由5与减速机连接，形成1个支撑点，后端由两个托轮与滚道配合形成两个支撑点），从而保证其运转平稳可靠，筒体部由两条螺旋叶片，在转动过程中完成进料、搅拌、出料等功能；筒体和叶片由高强度低合金钢板制作，耐磨性好，有效的延长了搅拌装置的寿命。
(完整word版)搅拌车说明书
一.搅拌车结构简介混凝土搅拌运输车是采用国内外优质二类底盘改装而成，主要用于与各类搅拌站配套，运输符合匀质要求的预拌混凝土，运输时间不大于1.6小时，运输半径约70公里，也可进行缩拌和车拌作业，是搅拌站运输商品混凝土的理想设备。
搅拌车的上装部分主要分:搅拌筒系统、车架系统、进料系统、出料系统、操纵系统、液压驱动系统、供水系统等主要总成。
一.底盘二.供水系统三. 液压驱动系统四. 车架系统五. 搅拌筒系统六. 操纵系统七.进料系统八.出料系统1.拌筒结构搅拌筒是整个上装部分的核心，技术含量高、公差范围小、精度要求高、制作难度大，搅拌筒的几何形状，叶片的曲线形状不仅影响装载量、进出料速度、剩余率等专用性能，而且会影响预拌混凝土的质量，将给施工单位带来直接或间接的损失。
上装部分预装结束后，整体进行喷丸、除锈、打磨、喷漆、烤漆工艺。
2.车架系统车架系统分为前支架、后支架和副车架。
3.进料系统进料斗，单面为平面，其余三面为曲面的漏斗形状，在易磨损的地方，局部加强。
因其内空间大，易于清除搅拌筒进料口处的残余物，设计角度合理，使进料速度加速，不易发生堵料和卡死现象。
4.出料系统出料溜槽能在180度旋转，每20度就有一限位置。
垂直方向采用螺旋式变幅机构，在其调整范围内自由升降，以便适用不同场所工况要求。
整个溜槽分主溜槽和辅助溜槽，主溜槽上最易磨损的地方进行局部加强，出料溜槽的优化设计，有利于提高混凝土在其上的流动性能，提高出料速度。
在出料溜槽上设有所紧装置，在车辆行驶过程中将其固定锁紧，以确保行驶安全可靠。
5.操纵系统操纵系统采用定位准确、控制可靠的杆系控制系统，控制点在驾驶室内、车尾两侧共三处。
驾驶室内为软轴控制，用于锁定搅拌筒的转向，以确保车辆行驶过程中搅拌筒处于搅动状态，整个控制系统结构紧凑、操作灵活、控制可靠。
6.液压系统液压驱动系统采用手动伺服变量轴向柱塞泵和定量柱塞马达及减速机组成的闭式液压系统，可无级正反转变速，调节控制方便。
三一symc使用手册
三一symc使用手册
三一SYM-C是一种混凝土搅拌车，它的使用手册包含了许多重
要的信息，包括操作指南、安全注意事项、维护建议和故障排除方法。
在使用手册中，通常会包括以下内容：
1. 操作指南，使用手册会详细介绍如何启动、操作和停止混凝
土搅拌车。
这包括控制面板的功能和操作步骤，以及混凝土搅拌车
的基本操作流程。
2. 安全注意事项，使用手册会提供关于安全操作的重要信息，
包括穿戴个人防护装备、避免意外伤害的注意事项和紧急情况下的
应急措施。
3. 维护建议，手册中通常会包含关于如何定期检查和维护混凝
土搅拌车的建议。
这包括润滑部件、更换易损件和定期保养的方法。
4. 故障排除，手册中还会列举常见故障及其解决方法，以帮助
操作人员在出现问题时快速找到解决方案。
此外，使用手册可能还包括技术规格、操作示范和其他相关信
息。
使用手册对于操作人员来说是非常重要的参考资料，能够帮助他们正确、安全地操作和维护混凝土搅拌车。
当然，为了更好地理解和掌握混凝土搅拌车的使用，最好的方式还是参加由专业人员提供的培训课程。
希望这些信息能够帮助你更好地了解三一SYM-C混凝土搅拌车的使用手册。

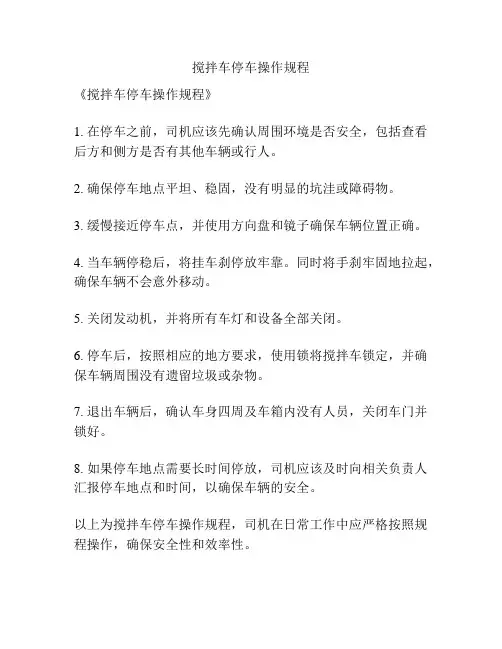

搅拌车停车操作规程
搅拌车停车操作规程
《搅拌车停车操作规程》
1. 在停车之前，司机应该先确认周围环境是否安全，包括查看后方和侧方是否有其他车辆或行人。
2. 确保停车地点平坦、稳固，没有明显的坑洼或障碍物。
3. 缓慢接近停车点，并使用方向盘和镜子确保车辆位置正确。
4. 当车辆停稳后，将挂车刹停放牢靠。
同时将手刹牢固地拉起，确保车辆不会意外移动。
5. 关闭发动机，并将所有车灯和设备全部关闭。
6. 停车后，按照相应的地方要求，使用锁将搅拌车锁定，并确保车辆周围没有遗留垃圾或杂物。
7. 退出车辆后，确认车身四周及车箱内没有人员，关闭车门并锁好。
8. 如果停车地点需要长时间停放，司机应该及时向相关负责人汇报停车地点和时间，以确保车辆的安全。
以上为搅拌车停车操作规程，司机在日常工作中应严格按照规程操作，确保安全性和效率性。
搅拌车使用说明书讲解
混凝土搅拌车使用说明书一、结构特点混凝土搅拌运输车（以下简称搅拌车）由底盘和上装部分两大总成组成。
上装部分由搅拌筒、副车架、进出料装置、操作系统、液压系统、电气系统、供水系统及护栏等组成。
具体结构见下图所示：利用内置的叶片不断的对混凝土进行强制搅动，使它在一定的时间内（最长不超过90分钟）不产生凝固现象，从而使搅拌运输车到达工地后还能满足使用要求。
二、性能介绍1.搅拌筒搅拌筒是整个搅拌运输车的关键部件，作为存储混凝土的容器，对防止其固化、离析起着决定性的作用。
它由拌筒体、托轮等组成。
筒体由前锥段、后锥段、圆柱段、封头、叶片、进料小锥、滚道等组焊而成。
前端与减速机连接在一起，后部通过托轮支撑在副车架上。
托轮起支撑滚筒体的作用，由支座、轴承座、轴、轴承等做成。
搅拌筒的壳体及叶片都由高强度钢板制作而成，具有更高的耐磨性。
封头整体一次旋压成形，与加强板焊接后具有足够的刚度与强度。
进料小锥直接影响到整车的进料速度，速度太快，会产生离析现象，而进料速度太慢，又影响工作效率。
因此，进料小锥设计呈漏斗状，大口径，进料速度保持在 3.2 ，可确保顺利进料，防止混凝土溢出。
滚道为锻件，整体锻造而成。
在整个筒体焊完后，再加工外圈，以保证同轴度要求。
经过优化设计的搅拌筒，具有可靠地结构刚度，良好的耐磨性能，流畅地进出料，极低的残留量，即可搅拌混凝土，又可搅动输送预拌混凝土，决无出料离析现象，确保了混凝土的质性能。
2．副车架搅拌车副车架是主要的承重部分，作业时的载荷几乎都是通过它来支撑，加上在行驶中由于路面的颠簸和加、减速形成的冲击载荷，都对副车架的结构提出很高的要求。
整个副车架由主梁、前台支撑架、后台支撑架组成。
主梁采用整体箱型结构梁，从根本上增强了它的抗扭、抗折、抗拉性能，保证了刚性要求，在两根主梁之间加装辅助横梁，调整主梁各段的刚性，让载荷在副车架整个长度上更均匀的分布。
在行驶过程中不可避免会遇到特殊情况而采取紧急制动，由此所带来的惯性是非常大的，加上搅拌筒本身有一定的倾角，所以副车架前台承受的载荷相对来说要大得多，而这一部分载荷主要加在联接减速机与前支撑座的六个螺栓上，为防止螺栓发生被剪断而酿成事故，在前支撑台加装止推挡块，式螺栓不受到减切力的影响，确保车辆运行中的安全。
混凝土搅拌站各项操作规程模版
混凝土搅拌站各项操作规程模版一、进场管理1. 定期检查设备的运行状态和安全性，确保设备正常工作。
2. 每位操作人员上岗前，需进行安全培训和技术培训，掌握设备操作要领和安全操作规程。
3. 确保设备周围环境整洁，无杂物和障碍物。
二、设备操作1. 启动设备前，必须确认设备上的开关处于关闭状态，并检查所有的操作按钮是否正常。
2. 启动设备后，关注设备运行的声音和振动情况，如有异常情况立即停机检查。
3. 在设备运行期间，注意检查设备的润滑情况，定期对设备进行润滑维护。
4. 设备停机后，及时清理设备内部残留的混凝土，并对设备进行检查和维护。
三、原材料管理1. 原材料进场前，应对每批原材料的批次和质量进行检查，确保满足施工要求。
2. 原材料的存放地点应干燥、通风，远离易燃易爆物品，避免日晒雨淋。
3. 原材料应按批次、规格进行储存，并明确标识，避免混淆使用。
四、混凝土搅拌操作1. 混凝土配料比例应按照设计要求和相关标准进行准确配比，并记录配比结果。
2. 混凝土搅拌过程中，应保持搅拌机的稳定运转，避免超负荷运行，及时维护和更换磨损部件。
3. 混凝土搅拌时间应符合工艺要求，避免过长或过短的搅拌时间。
同时要定期检查混凝土搅拌质量，并记录检测结果。
4. 混凝土搅拌完成后，应将混凝土及时运输至施工现场，避免混凝土坍落过程中的变形和质量损失。
五、设备维护1. 设备运行一段时间后，应进行定期保养和维护，包括润滑油更换、紧固螺栓检查、电器线路检修等。
2. 设备维护过程中，严禁擅自更改设备设置和调整参数，必要时应请专业人员进行维修。
3. 设备维修过程中，应按照操作规程进行，确保维修操作的安全性和有效性。
4. 设备维修完成后，要进行试运行和检查，确保设备正常工作。
六、安全管理1. 操作人员必须穿戴好个人防护装备，如安全帽、耳塞、安全鞋等，并严禁穿着松散的衣物和饰品进行操作。
2. 搅拌站周围必须设置明显的安全警示标志，以提醒过往人员注意安全。
混凝土搅拌站-使用说明
混凝土搅拌站-使用说明
混凝土搅拌站是一个用于混合混凝土的设备，广泛应用于建筑工程中。
以下是混凝土搅拌站的使用说明。
1. 原材料的准备
在使用混凝土搅拌站之前，需要准备以下原材料：
1.水
2.水泥
3.砂子
4.石子
2. 设备的使用
步骤1：开机
将混凝土搅拌站投入电网，按下开关按钮，启动设备。
步骤2：混合原材料
将准备好的水、水泥、砂子和石子按照一定的比例倒入混凝土搅拌站。
步骤3：搅拌混凝土
启动混凝土搅拌站，让其按照预设的时间进行搅拌。
当混凝土搅拌站搅拌完成后，将其停止并关闭设备。
步骤4：取出混凝土
打开混凝土搅拌站的出料口，将搅拌好的混凝土取出使用。
注意，需要保持出料口清洁。
3. 设备的维护
为了确保混凝土搅拌站的正常使用，需要进行常规的设备维护。
1.定期清洗设备。
2.定期检查设备的各部件是否正常工作。
3.定期更换设备的易损件。
4.给设备进行润滑，并保持设备的清洁和干燥。
4. 设备的注意事项
1.在操作混凝土搅拌站之前，需要先进行安全检查，确保固定装置、塔
架、泵等设备的稳定性。
2.不得在设备运行时进行任何维修操作。
3.在搅拌混凝土时，应尽量保持设备平稳运行。
4.混凝土的比例需要根据具体要求进行调整。
5.
混凝土搅拌站是一种非常重要的机械设备，在建筑工程中起着重要的作用。
我们需要掌握其正确的使用方法，并且对其进行常规的维护和保养，以确保设备的正常运行。
水泥搅拌车驾驶操作规程(3篇)
第1篇一、准备工作1. 在驾驶水泥搅拌车前，必须确保车辆状况良好，如制动系统、转向系统、灯光系统等均符合安全要求。
2. 检查液压系统压力是否符合使用说明书中的规定，不得随意调整。
液压油的油质和油量应符合原定要求。
3. 确认搅拌筒内无残存的积水和杂物，以保证混凝土的质量。
4. 在冬季施工时，开机前检查是否结冰；下班时认真排除拌筒内及供水系统内残存积水，关闭水泵开关，将控制手柄置于停止位置。
二、驾驶操作1. 起动搅拌车之前，将搅拌筒操作手柄放在停止位置，确认车辆处于安全状态。
2. 起动发动机后，使搅拌筒在低速下转动10分钟左右，使液压油温升到20℃以上后方可工作。
3. 装料时，将操纵杆放在装料位置，并调节搅拌筒转速，使进料顺利。
4. 在运输过程中，要保证滑斗放置牢固，防止因松动造成摆动，在行进中打伤行人或影响其他车辆正常运行。
5. 装运搅拌好的混凝土时，搅拌筒转速为2-10转/分。
在运输过程中，平坦路面上搅拌筒转速保证在2-3转/分，行驶在侧倾坡度大于50的路面，或左右晃动较大的路面时，应停止搅拌旋转，待路况好转后再恢复搅拌旋转。
6. 混凝土罐车运送混凝土的时间不能超过搅拌站规定的时间。
运送混凝土途中，搅拌筒不得长时间停转，以防混凝土产生离析现象。
司机应时常观察混凝土情况，发现异常及时通报调度室，申请做出处理。
7. 搅拌筒由正转变为反转时，应先将操纵手柄放在中间位置，待搅拌筒停转后，再将操纵杆手柄放至反转位置。
8. 在排出混凝土之前，应使搅拌筒在10-12转/分的转速下转动1分钟，再进行排料。
9. 搅拌装置连续运转时间不宜超过8小时。
三、结束工作1. 工作完毕，应将搅拌筒内的混凝土排空，并注入清水进行清洗。
2. 用高压水清洗搅拌筒各个部分时，应注意避开仪表及操纵杆。
3. 清洗完毕后，将搅拌筒操作手柄置于停止位置，关闭发动机。
4. 将搅拌车停在指定位置，确保车辆安全停放。
5. 检查车辆状况，确保无遗漏事项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
搅拌车使用说明书
使用说明书
1. 产品概述
搅拌车是一种用于将混凝土或其他建筑材料进行快速搅拌的专用车辆。
该车辆配备了一个混凝土搅拌器，能够确保混凝土均匀、高效地
搅拌，以满足建筑工地对混凝土的需求。
2. 安全操作指南
2.1 操作人员要经过专门培训，熟悉搅拌车的操作要点和安全规范。
2.2 在操作搅拌车之前，务必检查车辆的各项功能和部件是否完好。
确保刹车、油门、转弯等操作灵活可靠。
2.3 搅拌车在行驶过程中，要遵守所有交通规则，并保持车距，确
保行驶安全。
2.4 搅拌车在装载和卸载混凝土时，应确保操作平稳，避免混凝土
溅出或发生意外。
2.5 当搅拌车遇到故障或危险情况时，操作人员应立即停车，并及
时报告维修人员进行处理。
3. 操作步骤
3.1 准备工作：
a) 确保搅拌车停在坚固平整的地面上，避免倾斜或不稳定。
b) 检查混凝土搅拌器是否安装良好。
c) 检查油箱油量是否充足。
d) 检查轮胎的气压和磨损情况。
3.2 装载混凝土：
a) 打开混凝土搅拌器的进料盖。
b) 使用搅拌车的装料装置将混凝土装入搅拌器中。
c) 关闭进料盖并确保其牢固密封。
d) 启动搅拌器，根据需要设定搅拌时间和速度。
3.3 运输混凝土：
a) 开始行驶前，确认混凝土搅拌器已经锁定。
b) 启动搅拌车，注意并遵守道路交通规则。
c) 在运输过程中，保持适当的车速，确保混凝土保持搅拌状态。
d) 避免急刹车或快速转弯，以免混凝土溅出。
e) 定期检查罐体上的液位计，确保混凝土湿润度适宜。
3.4 卸载混凝土：
a) 将搅拌车停在卸料区域，确认卸料区域坚固平稳。
b) 打开卸料门，将混凝土倾倒至指定区域。
c) 卸料完毕后，关闭卸料门，并清理残留混凝土。
4. 维护保养
4.1 定期清洁混凝土搅拌器和整个车辆，防止积聚的混凝土或泥浆
对设备造成损害。
4.2 定期检查轮胎的气压和磨损情况，确保其在良好状态下。
4.3 注意保养润滑系统，确保润滑油及时更换。
4.4 定期检查搅拌器的负载容量，确保其在可靠运行范围内。
4.5 定期检查刹车系统和转向系统，确保其正常工作。
4.6 定期检查电气系统，包括灯光、仪表和电线，以确保其可靠性。
5. 故障排除
搅拌车在使用过程中可能会遇到一些故障，操作人员可以根据以下
故障排除指南进行检查和处理：
- 如果混凝土搅拌器异常噪音或震动，应停车检查是否有杂物或异
常磨损。
- 如果搅拌器无法启动或搅拌速度异常，应检查电源和电线连接是
否正常以及搅拌机构是否受损。
- 如果发现搅拌车漏油，应检查密封件是否破损或松动，并及时更
换或固定。
6. 注意事项
- 搅拌车是专业设备，请由经过培训的人员操作和维护。
- 在操作搅拌车时，应注意周围环境和行人的安全。
- 不得擅自改装搅拌车的结构或功能。
- 注意遵守当地的法律法规和安全要求。
请根据上述使用说明书，准确操作搅拌车，并执勤期间注意安全，以确保工作高效进行。
祝您工作愉快！。
