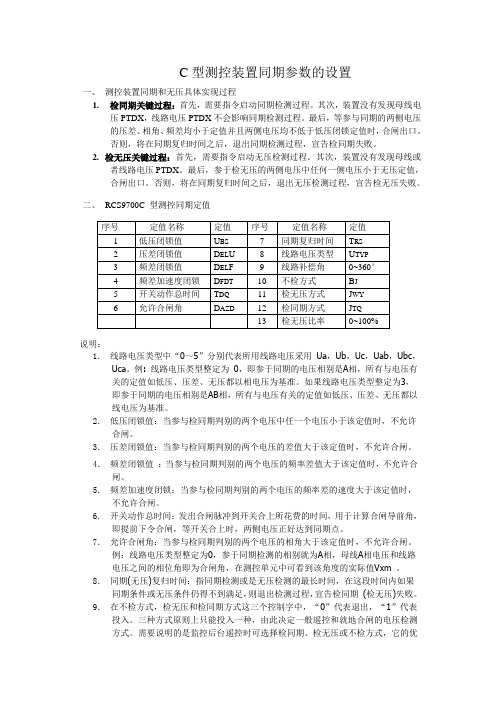

C型测控装置同期参数的设置一、测控装置同期和无压具体实现过程1.检同期关键过程：首先，需要指令启动同期检测过程。
其次，装置没有发现母线电压PTDX，线路电压PTDX不会影响同期检测过程。
最后，等参与同期的两侧电压的压差、相角、频差均小于定值并且两侧电压均不低于低压闭锁定值时，合闸出口。
否则，将在同期复归时间之后，退出同期检测过程，宣告检同期失败。
2.检无压关键过程：首先，需要指令启动无压检测过程。
其次，装置没有发现母线或者线路电压PTDX。
最后，参于检无压的两侧电压中任何一侧电压小于无压定值，合闸出口。
否则，将在同期复归时间之后，退出无压检测过程，宣告检无压失败。
二、RCS9700C 型测控同期定值说明：1．线路电压类型中“0～5”分别代表所用线路电压采用Ua，Ub，Uc，Uab，Ubc，Uca。
例: 线路电压类型整定为0，即参于同期的电压相别是A相，所有与电压有关的定值如低压、压差、无压都以相电压为基准。
如果线路电压类型整定为3，即参于同期的电压相别是AB相，所有与电压有关的定值如低压、压差、无压都以线电压为基准。
2．低压闭锁值：当参与检同期判别的两个电压中任一个电压小于该定值时，不允许合闸。
3．压差闭锁值：当参与检同期判别的两个电压的差值大于该定值时，不允许合闸。
4．频差闭锁值：当参与检同期判别的两个电压的频率差值大于该定值时，不允许合闸。
5．频差加速度闭锁：当参与检同期判别的两个电压的频率差的速度大于该定值时，不允许合闸。
6．开关动作总时间：发出合闸脉冲到开关合上所花费的时间，用于计算合闸导前角，即提前下令合闸，等开关合上时，两侧电压正好达到同期点。
7．允许合闸角：当参与检同期判别的两个电压的相角大于该定值时，不允许合闸。
例：线路电压类型整定为0，参于同期检测的相别就为A相，母线A相电压和线路电压之间的相位角即为合闸角，在测控单元中可看到该角度的实际值Vxm 。
8．同期(无压)复归时间：指同期检测或是无压检测的最长时间，在这段时间内如果同期条件或无压条件仍得不到满足，则退出检测过程，宣告检同期(检无压)失败。
RCS-9705C 测控装置(V4.01)
参数设置是测控装置的重要功能，也是应慎重使用的功能。整个装置的正确运行都依赖于参数的正确设置。因此，一方面参数设置必须慎重，运行设备的参数设置应由专门的技术人员负责进行；另一方面，如发现某单元运行不正常，首先应检查的即是该单元的参数是否正确。
在主菜单下选择“参数设置”，即进入下列菜单。
Ytt4
0~10S
8
遥控接点合闸保持时间4
Yht4
0~10S
9
遥控接点跳闸保持时间5
Ytt5
0~10S
10
遥控接点合闸保持时间5
Yht5
0~10S
11
遥控接点跳闸保持时间6
Ytt6
0~10S
12
遥控接点合闸保持时间6
Yht6
0~10SLeabharlann 13遥控接点跳闸保持时间7
Ytt7
0~10S
14
遥控接点合闸保持时间7
3）15次谐波测量；
4）遥控输出可配置为16路遥控分合，遥控出口为空接点，遥控分合闸无公共点，出口动作保持时间可程序设定；
5）4路脉冲累加单元，空接点开入；
6）遥控事件记录及事件SOE；
7）1路检同期合闸；
8）支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口；
或显示主接线图，主接线图可网络下装更改。
在“开机屏幕”状态下，按“取消”进入主菜单，在“主菜单”下，按“取消”回到“开机屏幕”状态。对一般的屏幕，“”，“”，“”，“”为光标调整键，将光标调整到适当的位置后，对可修改的数据，按“+”，“-”键进入编辑界面，可以修改数值，按“确定”键确认修改，并把相应的数据写入E2PROM。对于选择菜单，当光标移到位后，按“确定”键，将选择所指项目。
IEC61850介绍
IEC61850与传统规约比较
• IEC61850中的数据对象映射
IEC61850与传统规约比较
• IEC61850数据模型
IEC61850与传统规约比较
• IEC61850中的变量标识
IEC61850与传统规约比较
IEC61850数据处理的优点： • 只需在客户端配置服务器网络地址就可以访 问到服务器模型 • 测点名具有层次特性、自描述特性 • 可以通过通信的方式得到测点名，无需手动 配置 • 所有装置都采用标准化的统一命名规则 • 装置配置文件遵循IEC61850-6，配置文件具 有互操作性
控制过程示例
报告示例
•Event：事件 •数据发生变化 •总查询
•一致性检查等
•两类报告 •Unbuffered报告 •Buffered报告
GOOSE示例
采样测量值
1. 互感器的数字化接口标准 2. 提供了IED间共享信息的方法 3. 支持两种传送方法： 在以太网上多播 在串行链路上点对点传送。
IEC61850功能演示
面向对象、物理与逻辑的映射
逻辑设备、功能、逻辑节点
•所有的功能度可分解为 逻辑节点组成 •任何一个逻辑节点都是 属于某个逻辑设备
逻辑节点的相互关系示例
IEC61850演示
对等网络通信方式 客户/服务器通信模式 •对等网络通信方式的应用 •断路器跳闸: •传送采样值
物理设备
服务器 控制块 有缓冲报告控制块 无缓冲报告控制块 逻辑设备 记录控制块 记录 逻辑节点 LLN O 定值组控制块 GOOSE控制块 GSSE控制块 多点传送采样值控制块 单点传送采样值控制块 数据 数据集
替代 数据属性 控制
对时 文件
抽象通信服务
RCS-9794AB通信装置说明书
2 特点............................................................................................................................................................... 2
第 1页迅装置
1 概述
RCS－9794A/B 通信装置作为 RCS-9700 变电站自动化系统的规约转换装置，用于将各种继电 保护设备信息、交直流屏信息、电度表信息等智能设备信息经规约转换后接入 RCS-9700 变电站 自动化系统，以及将各种继电保护装置信息、故障录波器信息等继电保护信息经规约转换后接入 RCS-9011 保护信息子站系统。
常规IEC61850综自站调试说明
常规IEC61850综自站调试说明由于最近61850综自站越来越多，许多同事第一次调试，可能会遇到一些小问题，其实这些小问题很简单，可能就是一个参数设置，在这里我把自己对61850综自站的一点总结写出来，主要是工程应用上的，只能满足初学者需求。
有问题的希望兄弟们指出来，一起学习。
基本概念：MMS：Manufacturing Message Specification制造报文规范GOOSE：generic object oriented substation events面向通用对象的变电站事件SV：sampled value 采样值LD：LOGICAL-DEVICE 逻辑设备，代表典型变电站功能集的实体LN：LOICAL-NODE 逻辑节点，代表典型变电站功能的实体CDC：common DATA class (DL/T860.73) 公用数据类Data：位于自动化设备中能够被读、写，有意义的结构化应用信息。
DA：data attribute数据属性，数据属性（IEC 61850-8-1）命名：LD/LN$FC$DO$DA FC：functional constraint功能约束FCDA：Functionally constrained DataAttribute功能约束数据属性文本文件：xxx.cid文件：保护、测控装置需要的文件，每台装置都要下装一个cid文本。
xxx.icd文件：后台数据库需要的文本文件，将cid文件的后缀名改为icd即可。
注：一般情况，装置里面cid文件的开入名称最好保留原来的“开入XX”，不要加实际的遥信描述，不然日后信号名字有变就需要重新下装文本了。
常用工具：UltraEdit：最基本的文本编辑工具。
mms-ethereal，WireShark：网络抓包工具，前者对分析MMS更好一点，后者主要用来查通讯问题，各种报文可以用颜色区分，比较方便。
IEDConfigurator：用来修改cid文本，上/下装cid文件，制作RCS9794A文本，用命令查看波形等，非常重要的一个工具。
ZL_GJRJ0101.0807 RCS-9700变电站综合自动化系统 103规约测试工具 使用说明书
ZL_GJRJ0101.0807RCS-9700变电站综合自动化系统103规约测试工具(V1.0版)使用说明书RCS-9700变电站综合自动化系统103规约测试工具(V1.0版)使用说明书南瑞继保电气有限公司2007年11月修订历史日期版本描述人员2007．11．16 1．00 创建李枫目录第一章软件安装 (1)1目录结构 (1)第二章103规约测试工具 (2)1概述 (2)2功能介绍 (2)2.1 工具条 (2)2.2 装置视图 (3)2.3 保护信息视图 (4)2.3.1定值 (4)2.3.2 定值区号 (4)2.3.3 其他组类型 (5)2.3.4 历史事件 (5)2.3.5 信号复归 (5)2.3.6 波形文件 (5)第三章故障波形分析工具 (6)1概述 (6)1.1使用范围 (6)1.2 版权 (6)1.3 功能简介 (6)1.4 系统文件以及环境参数设置 (6)2使用说明 (7)2.1主界面介绍 (7)2.2 文件操作 (7)2.2.1 打开波形文件 (7)2.2.2 波形文件转换 (8)2.2.3 波形文件合并 (9)2.3波形显示与打印 (10)2.3.1 波形显示 (10)2.3.2 状态栏显示 (11)2.3.3 波形显示属性设置 (11)2.3.4 缩放功能 (15)2.3.5 标注功能 (16)2.3.6 画面复制 (17)2.3.7波形打印 (18)2.4分析功能 (20)2.4.1 波形导出 (20)2.4.2 故障测距 (21)2.4.3 故障选线 (22)2.4.4谐波分析 (22)2.4.5 功率计算 (23)2.4.6 阻抗计算 (24)2.4.7 序分量分析 (25)2.5 分析数据显示 (26)2.5.1 波形分析数据与数据显示方式对应关系 (26)2.5.2 数值列表 (26)2.5.3矢量图 (27)2.5.4谐波棒图显示 (29)2.5.5谐波饼图 (30)2.5.6序分量图 (30)2.5.7头文件 (31)2.6 公式组合 (32)2.6.1 曲线运算表 (32)2.6.2 曲线运算设置 (32)第一章软件安装1 目录结构在工具的执行目录下有可执行文件”ProtocolTest.exe”以及动态库文件”Protocol103.dll”、”networkd.dll”。
变电站自动化系统传输规约一致性测试(61850)概要
变电站自动化系统传输规约一致性测试（61850）检验产品公告（第二号）
根据国家电力公司下发的“关于加强电力自动化设备及产品质量检测与管理的通知”的精神，电力工业电力设备及仪表质检中心对将在电力系统中使用的上述产品依据相应标准(如下所列)和厂家的申请进行了一致性检验。
现将通过一致性检验并在有效期内的产品及生产厂家予以公告。
检测结果以检测报告发出之日起两年内有效。
检验依据的标准: DL/T860（IEC61850）；
电力工业电力设备及仪表质检中心
2008年1月14日
地址：北京清河小营东路15号中国电力科学研究院内
电话：（010）62931468 62935015 82812379
邮编：100192
联系人：蔡青有，陆天健
E-mail: caiqy@，ltj@，。
RCS-9700系列测控装置适用范围
RCS-9700 系列 C 型测控装置功能配置说明 9704C 80 7CT 8PT 8 4 — 9705C 62 4CT 5PT 16 4 — — 4 — 9706C 62 26PT 9707C 86 4CT 5PT 8 — — 9708C 56 4CT 5PT 8 4 4 9709C 56 7CT 8PT 16 4 — 16 — — 9710C 134 26PT
遥控 遥脉 温度和直流电压测量变送 器接口 WORLDFIP 通讯 同期 遥控事件记录 SOE 可编程闭锁
3 4 —
� 1 � �
� — � �
� 1 � �
� 2 � �
� 1 � �
备注： � 表示有此功能， — 表示无此功能 � C 型测控装置 表 3 RCS-9700 系列 C 型测控装置适用范围 装置型号 9701C 9702C 220kV 及以上变压器本体 站内公共信号 母线设备 9703C 变压器本体及低压侧 变压器分接头调节 高压并联电抗器 9704C 9705C 9706C 3/2 接线方式中、边开关带线路单元的测控 变电站内高压开关单元 站内公共信号 母线设备 9707C 线路单元测控 主要监控对象
8
—
—
8
8
8
15
�
�
� 1 �
— — �
— 1 �
— 1 �
� 2 �
� — �
�
�
�
�
�
�
�
�
�
—
�
�
�
�
�
�
�
�
�
�
�
备注： � 表示有此功能， — 表示无此功能
9708C
主要用于电厂监控与 DCS 模拟接口，装置拥有模拟输出（4~20mA）、开关量 输入输出、直流常规变送器的接口 主变低压侧双分支 所用 0.4kV
RCS-9794A(B)通迅装置技术和使用说明书
4.1 硬件模块...................................................................................................................5 4.2 软件模块...................................................................................................................6 4.3 配置方案图...............................................................................................................6 4.4 组态和调试软件简介 .................................................................................................7 4.5 各板端子说明............................................................................................................7
5 操作说明 ....................................................................................................................... 11
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RCS-9703C型测控装置技术和使用说明书说明书版本R10.02-GD南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目 录1. 系统概述 (1)2. 装置性能简介 (1)2.1主要功能 (1)2.2CPU板主要功能 (2)2.2.1 遥测采集及计算 (2)2.2.2 遥信测量 (3)2.2.3 遥控输出 (3)2.2.4 GPS对时 (4)2.2.5 通信 (4)2.3测控装置结构和安装图 (4)3.1RCS-9703C测控装置 (5)3.1.1 装置典型应用 (5)3.1.2 硬件结构 (5)3.1.3 技术指标 (6)3.1.4 同期功能 (7)3.1.5 逻辑闭锁功能 (7)3.1.6 菜单结构 (8)3.1.7 参数设置 (9)3.1.8 模拟量显示 (15)3.1.9 数字量显示 (17)3.1.10 报告显示 (18)3.1.11 手控操作 (19)3.1.12 时间设置 (19)3.1.13 报告清除 (20)3.1.14 通信信息显示 (20)3.1.15 程序版本显示 (20)3.1.16 特殊功能开入说明 (20)3.1.17 装置产生的虚遥信说明 (20)3.1.18 装置告警 (20)3.1.19 遥控信号说明 (21)3.1.20 遥控板配置说明 (21)4．装置开孔尺寸图 (25)5．定货需知 (26)5.1参数选择 (26)5.2开箱与存储 (26)1. 系统概述RCS-9703C系列测控装置是为将测控功能分散实现而设计开发的，在设计的过程中充分考虑了装置恶劣的运行条件。
装置具有良好的电磁兼容性能，抗电磁干扰能力强，功耗低，工作温度范围宽。
RCS-9703C系列测控装置综合考虑变电站对数据采集、处理的要求，以计算机技术实现数据采集、控制、信号等功能。
该装置完全按照分布式系统的设计要求，在信息源点安装小型的高可靠性的单元测控装置，采用工业测控网络与安装于控制室的中心设备相连接，实现全变电站的监控。
该系列装置除完成常规的数据采集外，还可实现丰富的测量、记录、监视、控制功能，取代了其它常规的专门测量仪表。
因此，这种系统充分满足各种电压等级的变电站对实现综合自动化和无人值班的要求。
装置在设计的过程中充分考虑了运行的安全性，控制系统中的各种闭锁、开放控制电路的设置，高可靠性连接元件的选用，通信技术的应用，新型大接点容量继电器的使用，出口继电器校验，保证了装置能更安全可靠地运行。
RCS-9703C系列测控装置采用新型的ARM+DSP硬件平台，14位并行AD转换器，160*240图形点阵液晶，100M以太网双网，工业用实时多任务操作系统，实现了大容量、高精度的快速、实时信息处理，装置支持主接线图显示，图形可网络下装。
装置具备完善的间隔层联锁功能，联锁逻辑可网络下装。
RCS-9703C测控装置主要用于站内主变本体及低压侧测控，装置拥有单断路器测控、分接头的调节、地刀的控制及与用于温度、直流系统测量的常规变送器的接口，主要功能有：（1） 56路开关量变位遥信，开关量输入为220V/110V光电隔离输入；（2） 一组电压、一组电流的模拟量输入，其基本计算量有电流、电压、电度计算、频率、功率及功率因素；（3） 8路变送器接口单元；（4） 15次谐波测量；（5） 遥控输出可配置为16路遥控分合，遥控出口为空接点，遥控分合闸无公共点，出口动作保持时间可程序设定；（6） 1路检同期合闸；（7） 分接头测量与调节；（8） 遥控事件记录及事件SOE；（9） 支持电力行业标准IEC61850的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口；（10） 逻辑闭锁功能，闭锁逻辑可编程；（1） 大屏幕液晶，图形化人机接口，主接线图、开关、刀闸及模拟量的显示，菜单及图形界面可编辑，并可通过系统网络直接下载。
装置型号和功能对应表装置型号 遥信遥控遥 测 闭锁 同期RCS-9703C 56 16 4CT，5PT，8直流有 一路2. 装置性能简介2.1 主要功能结构框图RCS-9703C系列测控装置主要包括交直流测量单元、独立遥控单元、状态量采集单元、脉冲累计计算单元、网络接口。
其结构如图所示。
各部分功能分述如下：1）测量单元现场CT、PT来的5A/1A，100V的交变波形经高精度的变换器转换成适合计算机采集的小信号，经滤波后送入A/D变换成数字信号，最后进入CPU进行计算。
本装置按每个周波采集32点，对CT、PT和直流变送器进行交直流采样，并按N次等间隔采样的离散表达式计算电流、电压、有功、无功、有功电度、无功电度、功率因素、频率等交流测量值和温度、电压、电流等直流测量值。
交流量输入、输出如下：输入：Ua，Ub，Uc，U0，Ia，Ib，Ic输出：Ua，Ub，Uc，Uab，Ubc，Uca，U0，Ia，Ib，Ic，Pa，Qa，Sa，Cosa，Pb，Qb，Sb，Cosb，Pc，Qc，Sc，Cosc，P，Q，S，CosΦ，±KWH，±KVH，F2）遥信单元信号以空结点方式引入，经过光电隔离后转换成数字信号进入装置，从而取得状态信号，变位信号。
信号量的采集带有滤波回路，装置每0.625毫秒查询一次信号状态，有变位即进行记录，信号采集具有防止接点抖动的能力。
此外每一信号的采集带有现场可整定的时限，以确保信号功能的准确性。
3）控制单元控制操作由调度或当地监控下达命令，装置接收此命令并返回校核无误，即输出此命令对开关进行跳/合操作。
该控制受开放控制电路的限制，每一对象的遥控输出都受双CPU的控制，操作步骤为：选择、返校、执行三部分，实现继电器出口校验，保证了遥控能安全、可靠地执行。
4）通讯接口装置支持电力行业标准IEC61850的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。
5）人机接口160*240大屏幕点阵液晶显示及薄膜式键盘，能方便地实行人机对话。
图形化人机接口，主接线图、开关、刀闸及模拟量的显示，菜单及图形界面可编辑，并可通过系统网络直接下载。
6）当地操作可在主接线图上，直接对开关、刀闸进行就地操作，减少误操作的可能性。
7）逻辑闭锁功能当装置逻辑闭锁功能投入时，装置能够接受逻辑闭锁编程，当远方遥控或就地操作时，装置自动启动逻辑闭锁程序，以决定是否允许操作。
2.2 CPU板主要功能主CPU板以32位ARM+DSP为核心，CPLD，EPROM，RAM及外围接口芯片支持，构成一最基本的单片机系统，主管以下任务：A.遥测数据采集及计算；B.遥信采集及处理（变位及SOE信息的记录和发送）；C.遥控命令的接收与执行；D.检同期合闸；E.逻辑闭锁；F.与显示板通讯，支持人机界面；G.通过网络接口将信息读入或发出；H.GPS对时；I.对关键芯片的定时自检。
2.2.1 遥测采集及计算遥测量通过PT/CT将强电压、电流量转换成相应的弱电电压信号后，由A/D转换进入主CPU，可输入四个电压和三个电流。
本装置测量采用32点采样。
本装置对频率进行跟踪计算，调整采样周期后进行等间隔采样。
遥测采用三表法，测量方法如图。
对于三表法测量，电压输入为Ua，Ub，Uc，电流输入为Ia，Ib，Ic，计算公式如下：221)]43()()43()()43()([11)]()()()()()([1 1)(21I 1)(21QP P Cos N n N n c I n c U N n b I n b U N n a I n a U N Q N n n c I n c U n b I n b U n a I n a U N P N n n I N N n n U N U +=Φ∑=-+-+-=∑=++=∑==∑==2.2.2 遥信测量遥信输入采用光耦进行隔离，以避免外部干扰的串入。
CPU 对遥信的扫描时间为0.625ms，并加有软件去抖动算法，其时序如图。
开关2.2.3 遥控输出遥信软件时序控制单元主要负责完成接受命令并根据命令输出相应的控制信息，为了保证遥控输出的可靠性，每一对象的遥控都有三个继电器完成，输出都有两个CPU 执行，并增加了一闭锁控制电路，由控制电路来控制遥控的输出。
对象操作严格按照选择、返校、执行三步骤，实现出口继电器校验。
另外本装置具有硬件自检闭锁功能，以防止硬件损坏导致误出口。
2.2.4 GPS对时本装置可与GPS对时，实现装置时钟与天文时钟同步。
2.2.5 通信通讯规约符合电力行业标准IEC61850，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。
2.3 测控装置结构和安装图RCS-9703C测控装置为6U机箱，后插式结构。
3.1 RCS-9703C测控装置3.1.1 装置典型应用RCS-9703C测控装置主要用于站内主变本体及低压侧测控，装置拥有单断路器测控、分接头的调节、地刀的控制及与用于温度、直流系统测量的常规变送器的接口，主要功能有：1)56路开关量变位遥信，开关量输入为220V/110V光电隔离输入；2)一组电压、一组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因素；3)8路变送器接口单元；4)15次谐波测量；5)遥控输出可配置为16路遥控分合，遥控出口为空接点，遥控分合闸无公共点，出口动作保持时间可程序设定；6)1路检同期合闸；7)分接头测量与调节；8)遥控事件记录及事件SOE；9)支持电力行业标准IEC61850的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口；10)逻辑闭锁功能，闭锁逻辑可编程；11)大屏幕液晶，图形化人机接口，主接线图、开关、刀闸及模拟量的显示，菜单及图形界面可编辑，并可通过系统网络直接下载。
3.1.2 硬件结构本装置主要包括：1)AC板：交流输入；2)CPU板；3)DC板：电源，遥信输入；4)Yx接口板：遥信；5)ZL板：变送器接口、遥信输入；6)Yk1接口板：遥控；7)Yk2接口板：遥控。
遥控板上有2组跳线。
根据JP1、JP2的不同组合决定备用1继电器的动作特性。
备用1继电器 同期状态输出 与对象1合闸同时动作与对象1分闸同时动作JP1 TQ HJ TJJP2 ON OFF OFF在备用1继电器设置为同期状态输出时，该接点在满足同期条件时接点导通，否则断开。
当装置处于就地时，无论装置“同期参数”中“同期模式”设置为何值，备用1继电器始终输出同期状态。
当装置处于远方时，备用1继电器输出始终处于断开状态。
注：当遥控板位于YK1位置时，备用1继电器的动作特性才能表现。
当遥控板位于YK2位置时，备用1继电器不起作用。
YK1、YK2位置详见装置背板端子图。
