体块氧化锌单晶生长的研究进展

合集下载

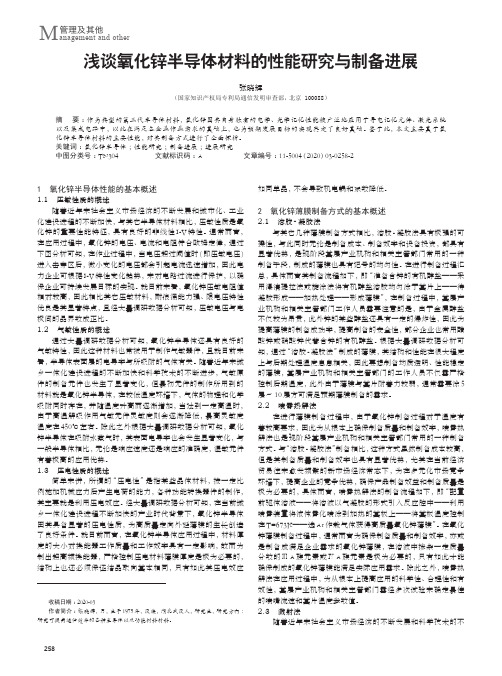

浅谈氧化锌半导体材料的性能研究与制备进展

浅谈氧化锌半导体材料的性能研究与制备进展

258管理及其他M anagement and other浅谈氧化锌半导体材料的性能研究与制备进展张晓辉(国家知识产权局专利局通信发明审查部,北京 100088)摘 要:作为典型的第三代半导体材料,氧化锌因其自身独有的电学、光学记忆性能被广泛地应用于导电记忆元件、激光系统以及集成电路中,以此在满足各企业作业需求的基础上,也为预期发展目标的实现奠定了良好基础。

鉴于此,本文主要基于氧化锌半导体材料的主要性能,对其制备方式进行了全面探析。

关键词:氧化锌半导体;性能研究;制备进展;进展研究中图分类号:TN304 文献标识码:A 文章编号:11-5004(2020)03-0258-2收稿日期:2020-03作者简介:张晓辉,男,生于1975年,汉族,湖北武汉人,研究生,研究方向:研究可提高通信效率的各种半导体以及功能材料材料。

1 氧化锌半导体性能的基本概述1.1 压敏性质的概述随着近年来社会主义市场经济的不断发展和城市化、工业化建设进程的不断加快,与其它半导体材料相比,压敏性质是氧化锌的重要性能特征,具有良好的非线性I-V 特性。

通常而言,在应用过程中,氧化锌的电压、电流和电阻符合欧姆定律,通过下图分析可知,在作业过程中,当电压超过阈值时(即压敏电压)进入击穿区后,微小变化的电压都会引起电流迅速增加,因此电力企业可根据I-V 特性变化趋势,来对电路过流进行保护,以确保企业可持续发展目标的实现。

就目前来看,氧化锌压敏电阻值相对较高,因此相比其它压敏材料,耐浪涌能力强、限电压特性优良是其显著特点,且经大量调研数据分析可知,压敏电压与电极间的晶界数成正比。

1.2 气敏性质的概述通过大量调研数据分析可知,氧化锌半导体还具有良好的气敏特性,因此这种材料也常被用于制作气敏器件,且就目前来看,半导体表面层的电导率与所吸附的气体有关。

随着近年来城乡一体化建设进程的不断加快和科学技术的不断进步,气敏原件的制备元件也发生了显著变化,但最初元件的制作所用到的材料就是氧化锌半导体,在较低温度环境下,气体的物理和化学吸附同时存在,并随温度升高而逐渐增加,当达到一定高温时,由于高温解吸作用气敏元件灵敏度则会逐渐降低,最高灵敏度温度在450℃左右。

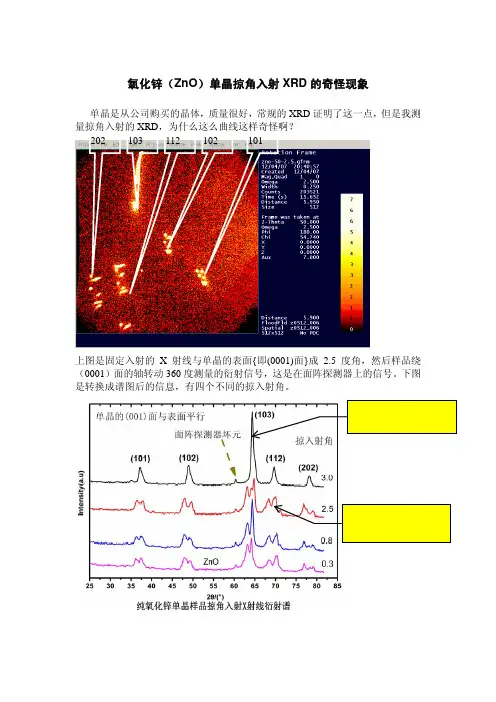

氧化锌(ZnO)单晶掠角入射XRD的奇怪现象

氧化锌(ZnO)单晶掠角入射XRD的奇怪现象
氧化锌(ZnO)单晶掠角入射 XRD 的奇怪现象
Hale Waihona Puke 单晶是从公司购买的晶体,质量很好,常规的 XRD 证明了这一点,但是我测 量掠角入射的 XRD,为什么这么曲线这样奇怪啊?
202 103 112 102
101
上图是固定入射的 X 射线与单晶的表面{即(0001)面}成 2.5 度角,然后样品绕 (0001)面的轴转动 360 度测量的衍射信号,这是在面阵探测器上的信号。下图 是转换成谱图后的信息,有四个不同的掠入射角。
1。为什么掠入射角逐渐增大, 氧化锌的峰的位置向高角度方向 移动?
2。为什么掠入射角小的时候, 氧化锌的峰分裂成几个峰;入射 角大的时候,如3.0,峰就变得 比较规整了?

氧化锌晶体生长研究进展

氧化锌晶体生长研究进展

氧化锌晶体生长研究进展
当前生长氧化锌体单晶的方法主要有助熔剂法、水热法、气象沉积法、坩锅下降法等等。

11助熔剂法.助熔剂法是利用助熔剂使晶体形成温度较低的饱和熔体,通过缓慢冷却或在恒定温度下通过蒸发熔剂,使熔体过饱和而结晶的方法。

最先采用这种方法制备氧化镁的是美国的Nielsen等[12]人,得到(0001)取向的透明略微带浅黄色的呈平板状晶体(25mm!1mm)。

1967年,美国的A.B.Chase和JudithA.Osmer用同样的助熔剂应用区域冷却法(LocalizedColling)在不同的温度梯度下,以不同的降温速率,利用氧化镁的自发成核制成了5mm!5mm!3mm的晶体。

2002年,日本的KunihikoOka等人分别用顶部籽晶溶液法(TSSG)和溶液传输浮区法(TSFZ)生长出22mm!4mm及4mm!12mm的晶体。

这是目前报道用助熔剂法生长的尺寸最大的晶体体单晶。

微波合成纳米氧化锌及其应用研究进展

微波合成纳米氧化锌及其应用研究进展
w h e n i t i s a p p l i e d i n c a t a l y t i c s y n t h e s i s o f o r g a n i c s a n d p h o t o c a t a l y s i s d e c o mp o s i t i o n o f o r g a n i c p o l l u t a n t s .T h e mi c r o w a v e t e c h n o l o g y
特点 。
米氧化锌最佳的反应温度都要 比普通方法低 , 而且
反 应 时问也 减少 凹 ( 见表 1 ) 。与 常规 方 法 相 比 , 微 波反应 制 备 的纳 米 氧化 锌 无 需 模板 、 表 面 活性 剂
域 的应用 进展 情况 。
1 微 波技 术在 合成 纳米 氧化 锌过 程 中的应 用
合 物空 间位 阻作用 , 粒 子在 快速 聚集 时分 散堆 积 , 从 而产生 交叠 和错 位 , 进 而形 成 了孔 隙结构 。 晶体 生 长 时 的液 相结 构 和 界 面结 构 非 常 相 近 , 晶体生 长 主要 是 液 相 中 的不 饱 和 配 位 原 子 ( 离子 ) 转 换 到 固液 生长 界 面的位错 位 置 , 熔化 、 溶 解 主要是 晶体表 面 的不 饱 和 配 位 原 子 ( 离子) 转 换 到 液 相 结
构, 使配 位结 构 达 到更 饱 和 的过 程 。随 着 液 相 过饱
1 . 1 微 波法制 备 纳米氧 化锌 的 晶体生 长机理
和度 的增 大 , 液相 结构 单元 的原 子数 越来越 多 , 吸 附
水热法 晶体的生长过程一般要经过 3个阶段 , 即介质过饱和 、 晶体成核和晶体成长。提 出的理论

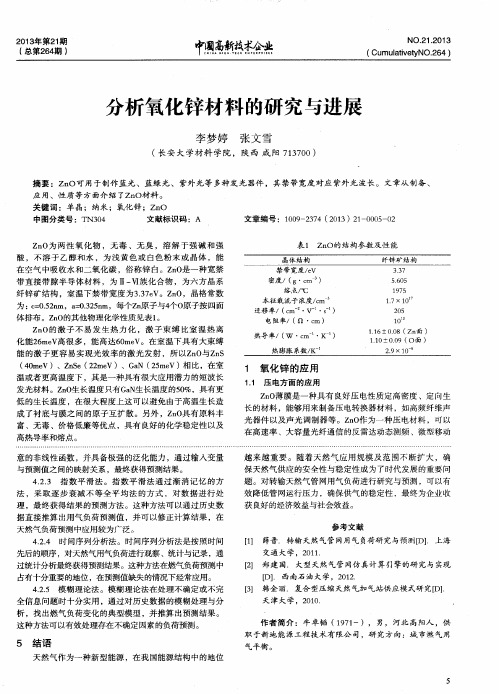

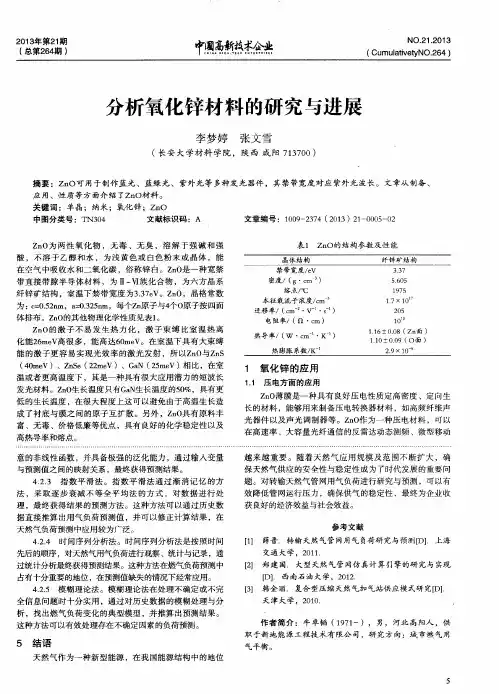

分析氧化锌材料的研究与进展

分析氧化锌材料的研究与进展

迁移率/( c r n ~・ V~・ S - 1 )
电 阻 率 /(n ・ c m) 热 导 率 /( W ・ c m- ・ K ) 热 膨 胀 系数 / K
体排布 。Z n O的其他物理化学性质见表 1 。
Z n O的激 子不 易 发 生热 力 化 ,激 子 束缚 比室 温热 离
2 0 1 3 年第2 1 期 ( 总第2 6 4 期 )
中阊高 新技 术企业
l cH } ¨^ Hl t¨ T e c¨ E H T E R p Rl ;E s
NO. 21 . 2 0 1 3
( C u mu l a t i v e t y N O. 2 6 4)
过统计分析最终获得预测结果 。这种方法在燃气负荷预测 中
占有十分重要的地位 ,在预测值缺失的情况下经常应用 。 4 . 2 . 5 模 糊理论法 。模糊理论法 在处理不确定 或不完
[ 2 ] 郑建 国. 大型 天然气管 网仿真计 算引擎的研 究与 实现
【 D ] .西 南石油大学 ,2 0 1 2 . [ 3 ] 韩金 丽 . 复合 型压 缩 天 然 气加 气站 供 应 模 式 研 究 [ D] . 天津大学 ,2 0 1 0 .
气平衡 。
化 能2 6 me V 高很 多 ,能高 达6 0 me V。在室温 下具有 大束缚 能 的激 子更 容易 实现光 效率 的激光 发射 ,所 以Z n O与Z n S
( 4 0 me V )、Z n S e( 2 2 m e V )、G a N( 2 5 me V)相 比 ,在 室
1 1 6 ±O . 0 8( Zn 面) 1 1 0 ±O . 0 9( o面 )
在 空气 中吸收水 和二氧化碳 ,俗称 锌 白。z n o 是一 种宽禁

氧化锌纳米材料简介

氧化锌纳米材料简介

目录摘要 (1)1.ZnO材料简介 (1)2.ZnO材料的制备 (1)2.1 ZnO晶体材料的制备 (1)2.2 ZnO纳米材料的制备 (2)3. ZnO材料的应用 (3)3.1 ZnO晶体材料的应用 (3)3.2 ZnO纳米材料的应用 (5)4.结论 (7)参考文献 (9)氧化锌材料的研究进展摘要介绍了氧化锌(ZnO)材料的性质,简单综述一下近几年ZnO周期性晶体材料和ZnO纳米材料的新进展。

关键词:ZnO;晶体材料;纳米材料1.ZnO材料简介氧化锌材料是一种优秀的半导体材料。

难溶于水,可溶于酸和强碱。

作为一种常用的化学添加剂,ZnO广泛地应用于塑料、硅酸盐制品、合成橡胶、润滑油、油漆涂料、药膏、粘合剂、食品、电池、阻燃剂等产品的制作中。

ZnO的能带隙和激子束缚能较大,透明度高,有优异的常温发光性能,在半导体领域的液晶显示器、薄膜晶体管、发光二极管等产品中均有应用。

此外,微颗粒的氧化锌作为一种纳米材料也开始在相关领域发挥作用。

纳米ZnO粒径介于1-100nm之间,是一种面向21世纪的新型高功能精细无机产品,表现出许多特殊的性质,如非迁移性、荧光性、压电性、吸收和散射紫外线能力等,利用其在光、电、磁、敏感等方面的奇妙性能,可制造气体传感器、荧光体、变阻器、紫外线遮蔽材料、图像记录材料、压电材料、压敏电阻、高效催化剂、磁性材料和塑料薄膜等[1–5]。

下面我们简单综述一下,近几年ZnO周期性晶体材料和ZnO纳米材料的新进展。

2.ZnO材料的制备2.1 ZnO晶体材料的制备生长大面积、高质量的ZnO晶体材料对于材料科学和器件应用都具有重要意义。

尽管蓝宝石一向被用作ZnO薄膜生长的衬底,但它们之间存在较大的晶格失配,从而导致ZnO外延层的位错密度较高,这会导致器件性能退化。

由于同质外延潜在的优势,高质量大尺寸的ZnO晶体材料会有利于紫外及蓝光发射器件的制作。

由于具有完整的晶格匹配,ZnO同质外延在许多方面具有很大的潜力:能够实现无应变、没有高缺陷的衬底-层界面、低的缺陷密度、容易控制材料的极性等。

退火温度对ZnO薄膜晶体管电学性能的影响

第4期张新安,等:退火温度对ZnO薄膜晶体管电学性能的影响559{{l:善Drainvoltage/VDrainvoltage/VDrainvoltage/V图2不同温度退火ZnO-TFT的输出特性曲线.(a)400℃;(b)500℃;(c)600℃.Fig.2OutputcharacteristicsofZnO-TFTwithdifferentannealtemperature.(a)400℃;(b)500℃;(c)600℃.II薹I{lg1暑‘是oGatevoltage/VGatevoltage/VGatevoltage/VFig.3TransfercharacteristicsofZnO-TFTswithdifferentannealtemperature.(a)400℃;(b)500℃;(c)600℃.方根和栅极电压曲线的线性部分与横坐标的交点即是ZnO薄膜晶体管的阈值电压。

400、500、600℃退火处理的ZnO-TFT的阈值电压分别为10V、8V、0.8V,关态电流分别为1×10~A、2×10_7A、7×10_+A。

由式(1)中斜率,计算得到Zn口TFT的场迁移率分别为0.24cm2/v·S、0.61cm2/V·S、2.1cm2/v·S。

由图3中对数坐标的输出特性曲线可知,不同温度下退火处理对薄膜晶体管的电流开关比影响不大,三者均为102左右。

.翌未署誊和虿同零甓退火竺曼鬯z?呈翌兰图4未退火和不同温度退火的zno薄膜的AFM图.层的微区结构进行观察,发现随着温度升高薄膜(。

)未退火;(。

b)40。

0℃;(c)500℃;(d)600℃.晶粒增大,晶粒晶界减少,表面粗糙度增加。

其原Fig.4AFMimag。

ofas-grown(a)。

ndann。

aledZnO子力显微镜照片如图4所示。

尤其是600℃退火filmsat(b)400℃;(c)500℃;(d)600℃.处理的样品这种变化更为明显,对应到其电学性质,600℃退火的ZnO-TFT有较低的阈值电压和差Ⅲ]。

ZnO单晶的缺陷及其对材料性质的影响

表 1 Zn 晶体 退 火前 后 的霍 尔 参 数 O
Tabl 1 e H al l pa am e e s r t r of s a gr own nd nne e a a ald ZnO i l r sals m p e sng e c y t a ls
样 品编 号 制 备 条 件 迁移率/c 2 ( ・) 载流子浓度/m一 (m /V s) c 3
度 为 3 4 V, 子束 缚 能 高 达 6 me 适 合 制 作 高 .e 激 0 V, 效 率蓝 色 、 外发 光和探 测 器等 光 电器 件口 。. n 紫  ̄] Z O 还 可 以制造 气敏器 件 、 表面声 波器 件 、 明大 功率 电 透
子 器件 、 发光 显示 和 太 阳 能 电池 的 窗 口材 料 以 及变 阻 器 由于 Zn 与 G N O a
原 生

9 7
1 1 5 0s . 3 ×1 1
2 实验
实 验 中所 用 的样 品 采 用 闭 管 C VT 法 生 长 的
退 火
原 生
8 2
13 3
1 9 9 0s .1 ×1 1
5 5 5 07 . 3 ×1 1

退 火
19 0
12 6
5 8 5 07 . 8 ×1 1
无 色透明 体 . 验 中测 试 用 的样 品 尺 寸 约 为 5 实 mm, 表 面经研磨 后抛 光 . 电学 参数 的测 量 采 用 常规 霍 尔 方法 , 用金 属铟做 欧 姆 电极 . 用 一 台 3 5 m 的氦. 利 2n 镉激 光器 在室温 下 测 量 了 Z O 单 晶样 品退 火 前 后 n 的荧 光谱 . 晶体结构 完整性 由英 国 B d e e公 司生 产 的 Q 2 C OO X射线 双晶衍射 系 统测 量表 征 . 稀盐 酸在 用 室温下腐 蚀 Z O 单 晶 样 品 3 n 去离 子 水 冲 洗 、 n mi, 吹 干后在一 台 O y u 4 lmp sMX 0型显微 镜 下 观察 位错 腐 蚀坑 密度 , 在此基础上 分析单晶 的生长方 向和极 性规

表面物理化学

表面物理化学吴凯【期刊名称】《物理化学学报》【年(卷),期】2018(034)012【总页数】3页(P1299-1301)【作者】吴凯【作者单位】北京大学化学与分子工程学院,北京100871【正文语种】中文表面物理化学是物理化学中的重要分支之一,主要涵盖表面化学与物理。

表面物理化学探究固体表面物理化学过程的基本原理,在多相催化、电化学、能源化学以及纳米科技等领域具有广泛的应用。

例如,2007年的诺贝尔化学奖得主G. Ertl教授曾指出“整个纳米技术领域实际上就是由表面反应控制的”1。

随着现代表面科学技术的快速发展和理论化学的进步,人们现在可以在原子和分子层次上揭示表面物理化学过程。

表面物理化学的重要研究方向之一是表面催化。

催化的核心使命是以更加经济、高效和环境友好的方式将原料转化为具有高附加值的化工品和燃料等,涉及化学、食品、医药、汽车以及石油化工等重大支柱性产业,在人类文明进步和经济发展中占有举足轻重的地位。

催化一般分为多相与均相催化。

在能源和化工等规模化化学工业生产中,90%以上的过程涉及多相催化2。

多相催化研究经历了长期的历史发展过程,不断汲取和借鉴化学及相关学科中发展起来的新的科学原理、方法和技术来探索催化过程中的基本化学和物理性质3。

多相催化过程主要在催化剂固体表面或界面上发生,其研究通常分为两部分:从固体表面的视角,包括固体表界面组成、结构、电子性质和能量等;从反应分子的视角,包括分子结构变迁与化学键的断裂和形成。

催化化学的研究关键是揭示催化转化过程中的构-效关系,即催化体系的结构与性能之间的关系4。

多相催化的研究极为复杂,需要多学科的综合交叉,涉及化学与物理,表面与反应工程,理论与实验,谱学与动力学,以及纳米科技与材料科学等等。

工业催化剂是复杂的材料,其物理和化学特性往往依赖于其组成、结构、形态和粒子形貌等参数。

因此,多相催化基本原理的发展大多依赖于对理想反应器中、温和条件下的模型催化剂和模型催化反应体系的研究,而不是实际工业生产条件下、混合进料体系以及复杂反应器中的商用催化剂的催化性能数据5。

氧化锌晶体的研究进展1


Value 81. 389 5. 642 1975 0. 125 1200( at 300K) 10 4. 75( a axis) , 2. 92( c axis) 4. 5 1. 16 ! 0. 08 ( Zn f ace) , 1. 10 ! 0. 09( O face) ~ 45 3. 37eV
图 5 ( a) 水热生长 的 ZnO 晶体; ( b) 生长面示意图 Fig. 5 ( a) Photograph of a hydrothermally grown ZnO crystals; ( b) schematic drawing of growth section
84
人工晶体学报
第 33 卷
第 1期
宋词等: 氧化锌晶体的研 究进展
83
图 2 ZnO 在 70K、160K 和 295K 的吸收光谱 Fig. 2 Absorption spectra of the ZnO at 70K, 160K and 295K
图 3 在 325nm He Cd 激光( 4~ 295K) 激发下的 ZnO 的发射光谱 Fig. 3 Emission spectra of the ZnO laser ( 4 295K)
1966 年, Nicol 发现在电子束的抽运下, 体材料的 ZnO 在低温下会产生受激辐射[ 1] , 随着脉冲激光沉积 ( PLD) [ 2, 3] 、分子束外延( MBE) [ 4, 5] 和金属有机气相沉积( MOCVD) [ 6] 技术的发展, 人们可以制备出结构更加完 善的 ZnO 单晶外延膜。美国、日本以及中国香港的科学家先后报道了能产生紫外辐射的 ZnO 半导体激光 器[ 4, 5, 7, 8] , 著名的物理学家 Robert 在 Science 上撰文认为 ZnO 极有可能取代蓝光激光器。有人预计 ZnO 与目 前的 SiC 及 GaN 有同样的应用, 将作为下一代光电材料。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

体块氧化锌单晶生长的研究进展张素芳1,2,姚淑华1,王继扬1,宋 伟1(1. 山东大学,晶体材料国家重点实验室,济南 250100;2. 衡水学院应用化学系,河北 衡水 053000)摘 要:氧化锌(ZnO)是一种极其重要的半导体材料,具有宽带隙(3.37 eV)和高激子结合能(60 meV),适合制作短波长发光二极管和激光二极管。

综述了体块ZnO 单晶的主要生长方法:化学气相输运法、水热法、助溶剂法的原理和优缺点;着重探讨了水热法和助溶剂法的生长参数及所生长ZnO 单晶的特征;结合KOH+H 2O 体系,论述了助熔剂法的反应机理。

介绍了体块ZnO 单晶中存在的缺陷及其对ZnO 性质的影响。

关键词:氧化锌单晶;化学气相输运法;水热法;助熔剂法;缺陷中图分类号:O782 文献标志码:A 文章编号:0454–5648(2009)02–0325 –06RESEARCH PROGRESS ON GROWING OF BULK ZnO SINGLE CRYSTALZHANG Sufang 1,2,YAO Shuhua 1,W ANG Jiyang 1,SONG W ei 1(1. State Key Laboratory of Crystal Materials, Shandong University, Jinan 250100; 2. Department of Applied Chemistry,Hengshui University, Hengshui 053000, Hebei, China)Abstract: Zinc oxide (ZnO) is an exceptionally important semiconductor material. Due to the wide band gap energy (3.37eV) and large exciton-binding energy (60 meV), it is suitable for making short-wavelength light-emitting diodes and laser diodes. Bulk ZnO single crystal growth methods, including chemical vapor transport, the hydrothermal process and the flux method, are summarized. The principles as well as the advantages and disadvantages of these methods are reviewed. The growth parameters and characteristics of ZnO single crystals grown by the hydrothermal and flux methods are discussed in particular. The growth process and formation mechanism of ZnO crystal in KOH+H 2O molten solution is described in detail. The growth defects and their influence on ZnO prop-erties are also discussed.Key words: zinc oxide single crystal; chemical vapor transport method; hydrothermal method; flux method; defect氧化锌(ZnO)是一种重要的Ⅱ–Ⅵ族直接带隙半导体材料,室温下禁带宽度为3.37 eV ,[1] 是近年来材料研究的热点之一,ZnO 具有对低阈值激射有益的大的激子结合能(60 meV),在高品质基片方面的实用性,掺入过渡金属时的p 型传导性和铁磁行为。

[2]常见的ZnO 属六方晶系,纤锌矿结构,点群为6 mm ,空间群为P 63mc ,Z =2,a =0.324 88 mm ,c = 0.519 69 nm 。

[1] ZnO 晶体中,Zn 离子和O 离子沿c 轴交替堆积,(0001)面终结于正电荷Zn 离子,(0001)面终结于负电荷O 离子,因此,ZnO 单晶具有极性,(0001)面与(0001)面的物理化学性能差别很大。

[3]ZnO 薄膜中还存在其它结构类型,如闪锌矿型和亚稳NaCl 型。

[4]目前ZnO 的主要研究方向是薄膜、[5–7]纳米[8–10]和体块单晶,热点是薄膜和纳米,不过无缺陷体块ZnO 单晶的生长同样具有不可替代的作用。

[11]鉴于此,详细总结了体块ZnO 单晶生长的研究进展,并介绍了晶体中存在的缺陷及其对材料性能的影响。

1 体块ZnO 单晶的生长技术ZnO 晶体在1 975 ℃同成分熔化,在较高的温收稿日期:2008–05–15。

修改稿收到日期:2008–08–16。

基金项目:国家自然科学基金委重大基金(11250005150502)资助项目。

第一作者:张素芳(1972—),女,博士研究生。

通讯作者:王继扬(1946—),男,教授。

Received date: 2008–05–15. Approved date: 2008–08–16.First author: ZHANG Sufang (1972–), female, postgraduate student fordoctor degree.E-mail: iamzhsufang@Correspondent author: WANG Jiyang (1946–), male, professor. E-mail: jywang@第37卷第2期 2009年2月硅 酸 盐 学 报JOURNAL OF THE CHINESE CERAMIC SOCIETYVol. 37,No. 2 February ,2009硅酸盐学报· 326 ·2009年度下非常不稳定,不容易由熔体直接生长。

目前主要是在尽可能低的温度下用化学气相输运法、[12–14] 水热法[15–19]和助熔剂法[20–24]生长。

1.1 化学气相输运法化学气相输运法是一种单晶生长和物质提纯的新型技术。

在很多场合下,化学气相输运和化学气相沉积并没有严格区别,只是应用场合和反应装置有所不同。

一般来说,化学气相沉积主要用于薄膜制备,而化学气相输运则常用于单晶生长,新化合物合成和物质提纯等。

一般情况下,从气相中生长单晶的控制因素是通过气相的质量输运,这是因为气相与固相间的化学反应接近于平衡,比气相扩散快得多。

但是在ZnO 单晶的生长中,营养料与输运剂之间的反应速度比扩散慢。

为了改变这种情况,Mikami等[12]改进了安瓿的结构,使气相元素不再由高温一边直接抵达低温一边,而是必须通过特定的孔,从而有效降低了扩散速率,使反应由动力学限制转变为扩散限制,此外安瓿结构的改进还提高了单晶生长的再现性。

图1为用化学气相输运法生长的ZnO单晶。

[12] 化学气相输运法的缺点是生长温度较高,一般在1000℃以上;[12–14] 另外,晶体中存在大量缺陷,除V Zn,O v,Zn I本征缺陷外,还存在Ca,Fe,P,Ga,Al,Mg,N,H等杂质缺陷。

[13–14]图1 化学气相输运法生长的ZnO单晶[12]Fig.1 ZnO single crystals grown by chemical vapor trans- port[12]1.2 水热法晶体的水热生长是利用高温高压的水溶液使那些在大气条件下不溶或难溶于水的物质通过溶解或反应生成该物质的溶解产物,并达到一定的过饱和度而进行结晶和生长的方法。

水热法是目前生长ZnO单晶最为成熟的方法,日本和俄罗斯在这方面的研究比较突出,已经生长出大尺寸高质量的ZnO单晶,如日本在2004年生长出了尺寸为50mm×50mm×15mm的ZnO(见图2),该晶体透明度高,结晶度好,X射线摇摆曲线的半宽度(full width half maximum,FWHM)仅为8(rad·s),可用作商用基片材料;[15] 俄罗斯在2008年生长出了尺寸为76mm的ZnO;[16] 中国在2008年生长出了尺寸为30mm×38mm×8mm的ZnO(见图3),结晶度稍差一点,FWHM为45(rad·s)。

[17]图2 水热法生长的ZnO单晶照片[15]Fig.2 Photographs of ZnO single crystal grown by thehydrothermal method[15]采用水热法生长ZnO单晶时,晶体尺寸与容器的容积密切相关,容积越大,晶体尺寸越大,[15–16]如当容积为φ50mm×1000mm时,晶体尺寸为25 mm×15mm×12mm(见图2b),而当容积为φ200 mm×3000mm时,晶体尺寸为50mm×50mm×15 mm(见图2a)。

[15] 大尺寸ZnO单晶的生长体系中都包含KOH和LiOH,且两者的摩尔比等于3:1。

[15–17] 大尺寸ZnO的生长还有一些技术特征,如:晶体的张素芳等:体块氧化锌单晶生长的研究进展· 327 ·第37卷第2期图3 中国水热法生长的30mm×38mm×8mm ZnO单晶照片[17] Fig.3 Photographs of a 30mm×38mm×8mm ZnO single crystal grown by the hydrothermal method in China[17]生长区与母体的溶解区要分离;[15,17] 在较高温度下(800~1000℃或1300℃)对ZnO进行热处理;[16–17] 生长温度在300~400℃之间,生长区与溶解区保持6~15℃的温差。

[15–17]由水热法生长的ZnO单晶,一般存在+c,+p,m,–p和–c 5个生长区(见图4),依次对应于(0001),(1011),(1010),(1011)和(0001)晶面。

[15,18–19] 不同生长区存在不同之处:(1)晶体的生长机制不同,因而生长速率不同,沿+c轴方向晶体生长最快,24 h生长0.15~0.20mm,其它方向较慢,–c方向24h 只能生长0.09mm;[16–17] (2)光学性质不同,这与晶化过程中产生的缺陷有关,晶体的极性是产生光学性质不同的诱因;[19] (3)颜色不同,晶体的颜色与晶体中的杂质有关,生长温度和压力也会影响到晶体的颜色,在富氧条件下生长的晶体颜色变浅;[15,19] (4)电学性质不同,这是由晶体中的缺陷引起的。
