数电大作业-一位十进制数8421BCD码加法器

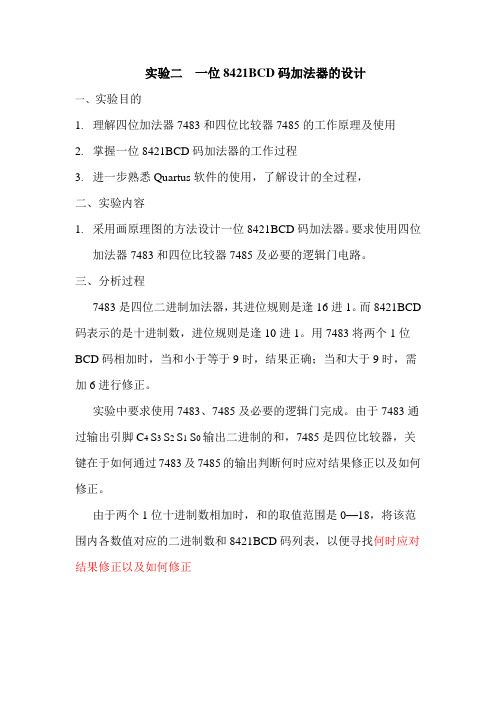

实验二 一位8421BCD码加法器的设计
实验二一位8421BCD码加法器的设计一、实验目的1.理解四位加法器7483和四位比较器7485的工作原理及使用2.掌握一位8421BCD码加法器的工作过程3.进一步熟悉Quartus软件的使用，了解设计的全过程，二、实验内容1.采用画原理图的方法设计一位8421BCD码加法器。
要求使用四位加法器7483和四位比较器7485及必要的逻辑门电路。
三、分析过程7483是四位二进制加法器，其进位规则是逢16进1。
而8421BCD 码表示的是十进制数，进位规则是逢10进1。
用7483将两个1位BCD码相加时，当和小于等于9时，结果正确；当和大于9时，需加6进行修正。
实验中要求使用7483、7485及必要的逻辑门完成。
由于7483通过输出引脚C4 S3 S2 S1 S0输出二进制的和，7485是四位比较器，关键在于如何通过7483及7485的输出判断何时应对结果修正以及如何修正。
由于两个1位十进制数相加时，和的取值范围是0—18，将该范围内各数值对应的二进制数和8421BCD码列表，以便寻找何时应对结果修正以及如何修正从表中分析可得出如下结论：当7483输出的二进制数的和为0---9时，即S3 S2 S1 S0≤9时结果正确，不需修正；当和为10-----15时S3 S2 S1 S0＞9时，需加6修正，此种情况可将7483的输出S3 S2 S1 S0送入7485的输入引脚A3 A2 A1 A0，将1001（即9）送入7485另一组输入引脚B3 B2 B1 B0，若7485的输出A＞B=1，则说明需加6修正；当和为16、17、18时，结果需加6修正。
此种情况7483的输出S3 S2 S1 S0＜9，但C4=1。
综合以上分析，当7483输出的二进制数的和S3 S2 S1 S0＞9或C4=1时结果需修正。
此修正的条件可通过7485的输出A＞B和7483输出的C4通过逻辑或门（OR1）获得。
当OR1输出为1时需修正，当OR1输出为0时不需修正。
