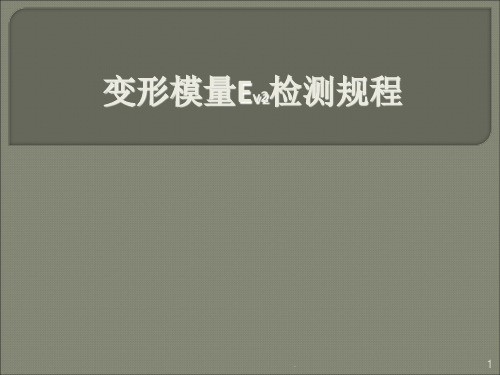

变形模量Ev2检测规程
.
3
现行《铁路路基设计规范》和《铁路路 基施工规范》中，对路基压实质量的强 度指标检测采用的是地基系数K30值。在 国外，目前只有日本是用K30作为控制路 基填筑的强度指标，
.
4
欧洲多数国家如德国、法国、奥地利和瑞士 等都是采用Ev2和Evd作为控制路基填筑的强度 指标。
.
5
日本目前也正在研究Ev2和Evd指标，德国 的高速铁路路基填筑质量控制采用了Ev2 和Evd双控指标，收到了很好的效果。
-----s --2 - -a -0 - --a -1 .---2 - -a -2 -.--2 2 2
saa a . . 2 n 0 1n 2n n
.
44
式中，б1，s1； б2，s2；……；бn， sn分 别每一级荷载的应力和相应的荷载板中心的 沉降量测试值。ε1,ε2,……,εn为偏差值。
.
17
3.2.5 沉降量测装置
沉降量测装置由测桥和测表组成。测桥的测 量臂可采用杠杆式（见图1）或垂直抽拉式 （见图2）。测量臂应有足够的刚度。
.
18
图1 杠杆式测量臂 1—触点 2—承载板 3—千斤顶 4—加长杆件 5—反力装置 6—沉降量测表
7—支撑架 8—杠杆支点 9—测量臂 10—支撑座
.
23
3.2.6 辅助工具 辅助工具应包括：铁锹、钢板尺（长400mm）、
毛刷、刮铲、水准仪、铅锤、褶尺、干燥中砂、 石膏粉、油、遮阳挡风设施等。
.
24
3.2.7 测试仪器标定应符合下列规定： 1）传感器、测表应按国家有关规定标定。 2）变形模量Ev2测试仪必须每年标定一次。
.
25
4 操作方法
.
30

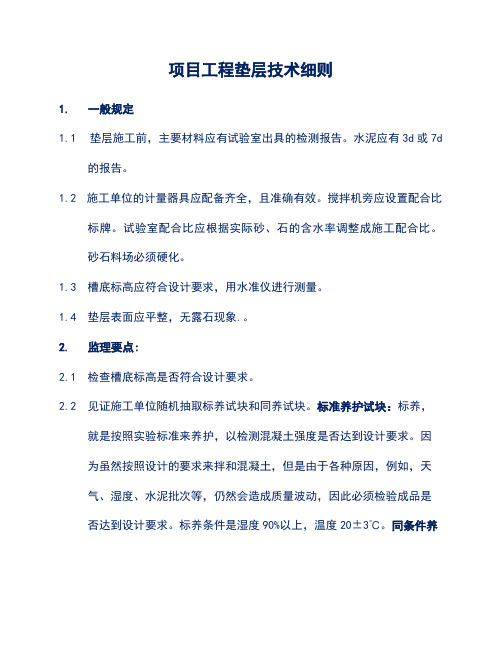

项目工程垫层技术细则
项目工程垫层技术细则
1. 一般规定
1.1 垫层施工前，主要材料应有试验室出具的检测报告。
水泥应有3d或7d
的报告。
1.2 施工单位的计量器具应配备齐全，且准确有效。
搅拌机旁应设置配合比
标牌。
试验室配合比应根据实际砂、石的含水率调整成施工配合比。
砂石料场必须硬化。
1.3 槽底标高应符合设计要求，用水准仪进行测量。
1.4 垫层表面应平整，无露石现象.。
2. 监理要点:
2.1 检查槽底标高是否符合设计要求。
2.2 见证施工单位随机抽取标养试块和同养试块。
标准养护试块：标养，
就是按照实验标准来养护，以检测混凝土强度是否达到设计要求。
因
为虽然按照设计的要求来拌和混凝土，但是由于各种原因，例如，天
气、湿度、水泥批次等，仍然会造成质量波动，因此必须检验成品是
否达到设计要求。
标养条件是湿度90%以上，温度20±3℃。
同条件养。
建筑工程施工试验要求细则
建筑工程施工试验要求一、地基验槽(GB50202-2002)1、试验方法：轻型动力触探。
2、试验要求：3、穿心锤重10Kg,落距50cm，每30cm记录一次。
二、压实填土试验（GB50007-2002）1、检验内容：分层取样检验土的干密度和含水量。
2、分层厚度：根据施工机械一般情况下按20-50cm进行检验。
3、取样点数：每层每50-100 m2面积内应有一个检验点。
4、合格判定：根据检验结果求得压实系数不得低于下表规定，对碎石类土干3注：1、压实系数为压实填土的控制干密度与最大干密度的比值，w op为最优含水量。
2、地坪垫层以下及基础底面标高以上的压实填土，压实系数不应小于0.94。
3、当填料为碎石或卵石时，其最大干密度可取2.0-2.2t/m3。
三、土壤试验1、取样数量：（1）、基坑回填每20-50m3取样一组（每个基坑不少于1组）；(2)、基槽或管沟回填每层按长度20-50m取样1组；(3)、室内填土每层按100-500m2取样1组；(4)、场地平整回填每层按400-900m2取样1组。
各层取样点应错开，并绘制取样平面位置图，标清各层取样点位。
2、取样方法（1）、环刀法：①、每段每层进行检验，应在夯实层下半部（至每层表面以下2/3处）用环刀取样。
②、在环刀内壁涂一层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，用钢丝锯整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量，并取余土测定含水量。
(2)、灌砂法（用于级配砂石回填）①、采用灌砂法取样时，取样数量可较环刀法适当减少。
取样部位为每层压实后的全部深度。
②、步骤a、根据试样最大粒径按规范要求选定试坑尺寸；b、将选定的试坑地面整平；c、按确定的坑直径划出试坑口轮廓线，在轮廓线内下挖至要求深度，将落于坑内的试样装入盛土容器中，称试样质量，精确至5g,并测定含水量。
D、容器瓶内注满砂，称密度测定器和砂的总质量。
地基土压缩模量及变形模量计算方法
地基土变形模量及压缩模量计算方法1.工程实例某建筑物地基基础因天然地基承载力不能满足设计要求，故本工程采用换填垫层法进行地基处理，垫层材料采用级配良好的无侵蚀性碎石土材料，换填范围基础边每边扩出不小于1米，换填厚度不小于2.0m，压实系数不小于0.97，换填后地基承载力特征值不小于160kPa。
2.变形模量及压缩模量计算方法载荷试验的变形模量E0（MPa）和压缩模量ES（MPa），可按下式计算：①变形模量计算公式：EO =IO(1-u2)pd/s②压缩模量计算公式：ES =EO/[1-2u2/(1－u)]其中：EO—变形模量MPa；ES—压缩模量MPa；I-刚性承压板的变形系数，圆形承压板取0.785，方形承压板取0.886，矩形承压板当长宽比l/b=l.2 时，取0.809，当l/b= 2.0时，取0.626，其余可计算求得，但l/b不宜大于2；μ-土的泊松比（碎石土取0.27，砂土取0.30，粉土取0.35，粉质黏土取0.38，黏土取0.42）d-承压板直径（1平方米圆形承压板：d=0.565×2=1.13m；1平方米方形承压板：d=1m；2平方米圆形承压板：d=0.8×2=1.6m；2平方方形：d=1.415m）p-p-s曲线线性段的压力（kPa）s-与p对应的沉降（mm）3.变形模量及压缩模量计算过程依据地基静载试验得出地基承载力特征160kPa对应沉降量s为7.5mm；故该试验点变形模量及压缩模量分别为：①变形模量E O =IO(1-u2)pd/s=[0.785（1-0.27×0.27）×160kPa×1.13m]/7.5mm=17.544MPa；②压缩模量E S =EO/[1-2u2/(1－u)]=17.544MPa/[（1-2×0.27×0.27）/（1-0.27）]=14.993MPa。
自粘聚合物沥青防水垫层拉力及断裂延伸率试验
自粘聚合物沥青防水垫层拉力及断裂延伸率试验1.适用范围本实施细则适用于坡屋面用防水材料自粘聚合物沥青防水垫层的拉力及断裂延伸率检验。
2.技术标准JC/T 1068-2008 《坡屋面用防水材料自粘聚合物沥青防水垫层》GB/T 328.8-2007 《建筑防水卷材试验方法沥青防水卷材拉伸性能》3.仪器设备厚度计：压重（20±5）g，测量面直径（10±0.1）mm，最小分度值0.01mm；直尺：精度1mm；拉伸试验机：测量值在量程的15%~85%之间，示值精度不低于1%，伸长范围大于500mm4．试件制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。
试件在试样上距边缘100mm以上任意裁取，用模版，或用裁刀，矩形试件100mm×25mm，长度方向为试验方向。
表面的非持久层应去除。
试件在试验前在（23±2）℃条件放置24h后裁取。
5.试验步骤将试件紧紧的夹在拉伸试验机的夹具中，注意时间长度方向的中线与试验机夹具中心在一条线上。
夹具间距离为50mm ，为防止试件从夹具中滑移应作标记。
为防止试件产生松弛，推荐加载不超过5N 的力。
试验在（23±2）℃进行，夹具移动的恒定速度为50mm/min 。
连续记录拉力和对应的夹具（或引伸计）间距离。
分别去纵向、横向个5个试件的平均值作为拉力及断裂延伸率。
6 结果计算断裂延伸率按下式计算：1L 50L 10050-=⨯ (1)式中：L ——试件断裂时的伸长率，单位为百分比（%）； L1——试件断裂时夹具间距离，单位为毫米（mm ）50——拉伸前夹具间距离，单位为毫米（mm ）。
7.结果评定根据JC/T 1068-2008的表1进行评定。
试验检测实施细则
************************工程施工试验检测实施细则为确保本标段工程施工项目的施工质量，项目部在施工过程中将加强对原材料的试验检测力度，按有关规程规范做好混凝土配合比试验，并在施工过程中，对关系到混凝土质量的事项加强检测力度。
同时，项目部针对此种情况，组织编写了施工过程中的《*****************工程施工试验检测实施细则》，作为试验指导控制。
在土方填筑中严禁不合格土料运送堤坝,出现”弹簧土”等质量问题一律进行返工处理。
施工过程中对经试验检测不合格的原材料以及混凝土料，严禁用于本工程。
所有试验检测必须由项目部试验室统一管理，不得私自送检，原材料检验必须由试验室和监理共同签署见证委托单，现场试验必须提前到试验室填写试验委托单。
一原材料检测所有材料进场必须具备材料材质证明、出厂合格证等材料，并通过试验检验后认为合格方能使用，不合格的原材料严禁进入施工现场，工程所用的替代材料应经监理工程师批准后方能用于工程。
各项材料检验标准及施工过程中的取样标准如下：1、水泥每批进场水泥必须有厂家提供产品检查合格证、出厂检验报告和进场复验报告，检查数量按同一生产厂家、同一品种、同一批号且连续进场的水泥，每200t 同品种同标号的水泥为一取样单位,如不足200t也作为一取样单位,从20个不同部位水泥中等量取样混合均匀后作为样品其总数量至少10kg。
水泥检测项目主要有：强度、凝结时间、安定性、标准稠度、细度等，水泥质量应满足《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）等标准要求。
2、砂石骨料砂石骨料的品质应满足《水工混凝土施工规范》（DL/T5144-2001）的要求，细骨料应质地坚硬、清洁、级配良好，粗骨料表面应洁净，施工过程中主要是对上述项目进行目估法进行检测。
超逊径含量筛分法检测，超逊径含量应符合要求。
骨料检验项目主要包括：细骨料细度模数、石粉含量、坚固性、三氧化硫含量、含泥量、泥块含量等，粗骨料的超逊径、三氧化硫含量、针片状含量、压碎指标、含泥量和泥块含量等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上水库开挖与填筑工程垫层料变形模量试验实施细则
一前言
根据《张河湾抽水蓄能电站上水库开挖与填筑工程合同文件》（合同编号ZHW/C11）及业主、监理要求，应对坝坡斜面、岩坡斜面和库底垫层料分别进行变形模量试验。
现提交垫层料变形模量试验实施细则，请设计、监理单位审批。
二试验依据
《土工试验规程》（SL237-049-1999）
《填筑料现场碾压试验方案》
三试验材料及部位
试验材料：碎石垫层，最大粒径为80mm，层厚50～60cm，控制干密度为2.23g/cm3。
试验部位：坝坡斜面（1：1.75）、库底垫层料、岩坡碎石垫层（1：1.75）、岸坡分砂岩及页岩，岸坡只做页岩库坡垫层料变形模量试验。
四试验组数的确定及试验部位
根据施工部位不同以及结合施工监理意见，拟定原位变形模量试验共计16组。
坝坡斜面（1：1.75）、库底垫层料均进行1组自然状态下的变形模量和3组浸水饱和状态下的变形模量试验；页岩岩坡碎石垫层料施工部位进行1组自然状态下的变形模量试验，3组浸水饱和状态下的变形模量试验；对库坡的砂岩及页岩边坡进行1组自然状态下的原位变形模量试验，1组浸水饱和状态下的变形模量试验。
试验点的位置，对于坝坡斜面选择在5#沟位置；库底部位选择在1B区；页岩边坡选择在桩号K2+060～K2+120填筑垫层料水平宽50米，坡面长40米，试验场地2000平方米。
(浸水饱和状态下的变形模量试验取消2004－9－5) 五试验设备
根据设计要求，从事该项试验所需设备及材料如下：
六试验场地布置及试验前的准备
1 选取有代表性的垫层料（岩坡碎石垫层、坝坡碎石垫层、库底碎石垫层）填筑区，回填碾压验收合格后（同时进行密度、孔隙率、颗粒级配试验），会同现场监理、设计单位有关人员共同确定变形模量试验测点。
试验设备及材料
2 库坡的砂岩及页岩边坡在可供试验部位基础清理完毕后，会同现场监理、设计单位有关人员共同确定原位变形模量试验点。
七试验步骤
1 将移动加荷平台上部配置试验要求的荷载后，采用牵引设备将移动加荷平台移至已放置槽钢的试验部位（如在斜坡上进行试验，尚须采用钢丝绳将载荷板、千斤顶栓牢，加荷平台采用牵引设备通过钢丝绳固定，以防止其顺斜坡滑动），同时支撑反力架，使移动加荷平台轮子悬空。
2 安装承载板及垫板。
安装承载板前应在碎石垫层表面铺约1cm后的标准砂，并用水平尺找平，承载板与试验面平整接触。
3 安装千斤顶、荷重传感器，其中心应与承载板中心一致。
4 安装位移传感器观测沉降，沉降观测点对称设置4个。
5 加荷按等量分级施加，每级荷载增量取预估试验料层极限压力的1/8～1/10。
建议每级荷载增量为0.05Mpa。
6 沉降观测。
自加荷开始，按10、10、10、15、15min，以后每隔30～60min 观测一次，直至1h的沉降量不大于0.1mm为止再加下一级荷载（所有变形观测采用电脑自动采集）。
7 由于库内蓄水位工作水头小于50m，因此当试验压力达到0.5Mpa时终止试验。
注：承压板边缘与配重体底面边部的水平间距至少应为2d。
（d为承压板直径）
八试验人员及辅助人员
1 试验人员：主要从事试验测试人员4人，其中结构试验工程师1人，熟练结构试验员2人，司机1人。
2 辅助人员：主要从事试验前的设备安装工作，共需辅助人员4人。
九试验安排
①2004年9月1日完成垫层料级配试验。
②2004年9月5日前完成页岩试验部位原变形模量试验。
③2004年9月10日前完成页岩边坡垫层料摊铺碾压。
④2004年9月30日前完成变形模量试验。
⑤2004年10月10日前提交试验成果。
葛洲坝集团股份有限公司试验中心张河湾试验室
2004年8月12日。
