轻集料混凝土垫层施工技术交底(正式)
轻集料混凝土及找平层施工技术交底
技术交底书
一．技术交底范围六馆两中心1# 3#楼屋面板，找坡层施工
1开始施工的条件及施工准备工作轻集料混凝土施
1.1对施工部位后浇带已进行了浇筑，基层结构面层以达到设计强度要求，同时对基层
表面已清理干净，预留预埋以安装完成并经验收。
.1.2施工水泥、砂子及轻集料（陶粒）已按要求进场，同时进行了实验室配比，本工
程车库顶板找坡层所用的陶粒混凝土为自拌制混凝土，强度等级为CL7.5。
.1.3主要机具：手推车、平板振捣器、平锹、拍板、小铁锤、錾子、钢丝刷、毛刷、木抹子、小水壶、2～3m铝合金刮尺、水准仪、塔尺。
2.施工工艺
.2.1工艺流程
基层处理→找标高弹水平控制线→浇水湿润→铺设陶粒混凝土→提浆、收面→养护2.2施工要点：
1）基层处理：在浇筑陶粒混凝土垫层之前将混凝土屋面基层层进行处理，把粘结在层上的松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。
2）找标高弹水平控制线：根据墙上的+50cm水平标高线，往下量测出垫层标高，有条件时可弹在四周墙上。
如果房间较大，可隔1.0m左右抹细石混凝土灰饼。
技术交底(轻骨料混凝土垫层)
交底提要：轻骨料混凝土楼（地）面垫层 2003年11月12日一、施工准备1.材料及主要机具1.1粘土陶粒：粒径5～30mm，松散密度为580～680kg/m3，吸水率8.3%～10%（干燥状态下1h计），粉末及粒径小于5mm的含量应小于5%。
1.2砂：中砂或粗砂，含泥量不大于5%。
1.3水泥：强度等级为32.5的普通硅酸盐水泥或矿渣硅酸盐水泥。
1.4主要机具：混凝土搅拌机、磅秤、手推车、平板振捣器、平锹、拍板、铁滚筒、小铁锤、錾子、钢丝刷、毛刷、半截大桶、小水桶、胶皮水管、木抹子、小水壶、2～3m木杠、5mm和30mm孔径筛子等。
2.作业条件2.1主体结构工程质量已办完验收手续，门框安装完，+50cm水平标高线已弹在四周墙上。
2.2穿过楼板的暖卫管线已安装完，管洞已浇筑细石混凝土并填塞密实。
铺设在楼板上的电气管线已办完隐检手续。
2.3轻骨料混凝土的配合比已通过试验室试配确定。
2.4卫生间第一层防水层已施工完毕，进行了闭水试验经过了验收。
3.厚度：3.1户内起居厅、卧室、走道：以建筑楼（地）面成活标高减去15mm的实木复合地板构造层和20mm的1：3水泥砂浆找平层（共35mm）为垫层上标高。
3.2户内厨房：成活面标高减去厨房合成石厚度（15～20mm并以甲方提供的实物样板厚度为准）和粘结层的厚度（25～30mm）为垫层上标高。
3.3户内卫生间：290～300高，并根据主、客卫的楼（地）面做法厚度和其上部的各构造层做法厚度作适当调整。
4.本工程的轻骨料混凝土的强度等级为CL7.5，二、操作工艺1.工艺流程：基层处理→找标高弹水平控制线→陶粒过筛、水闷→搅拌→铺设陶粒混凝土→养护2.基层处理：在浇筑陶粒混凝土垫层之前将混凝土楼板基层进行处理，把粘结在基层上的松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。
3.找标高弹水平控制线：根据墙上的+50cm水平标高线，往下量测出垫层标高，弹在四周墙上。
轻集料混凝土技术交底
轻集料混凝土施工技术交底一施工准备1 材料准备陶粒：施工前用是侵泡水泥砂子2机具准备搅拌机尖锹、平锹、木抹子刮钢3配合比配合比——水泥：水：砂：陶粒309 ： 168 ： 512 ： 411折合每袋水泥用量；50kg水泥 27.1kg水 82.8kg砂 71.3kg陶粒二、施工工艺流程1、工艺流程基层处理→找标高弹水平控制线→搅拌→铺设、振捣陶粒混凝土→养护2 、操作工艺(1)清理基层：浇注混凝土垫层前，应清除基层的尘土和杂物；并洒水湿润(2) 找标高、弹线：根据墙上水平标高控制线，向下量出垫层标高，在墙上弹出控制标高线。
标高从50线下去53cm为成品面标高。
控制好标高垫层面积较大时，采用细石混凝土或水泥砂浆做灰饼控制垫层标高。
3陶粒混凝土搅拌1陶粒料在浇筑前一天浇水湿润透让水分充分饱和。
2) 陶粒混凝土搅拌机开机前应进行试运行，并对其安全性能进行检查，确保其运行正常；3) 陶粒混凝土搅拌时应先加页岩陶粒，后加水泥，最后加砂和水，其搅拌时间不得少于1.5min。
4) 陶粒混凝土的运输：在运输中，应保持其匀质性，做到不分层、不离析、不漏浆。
运到浇筑地点时，坍落度一般控制在180±20mm(4) 铺设陶粒混凝土1) 铺设混凝土铺设应从一端开始，由内向外铺设。
混凝土应连续浇筑，间歇时间不得超过2h。
如间歇时间过长，应分块浇筑，接槎处加方木堵齐按施工缝处理，接缝处混凝土应捣实压平，不显接头槎。
2) 大面积垫层应分区段浇筑。
3) 振捣混凝土：用铁锹摊铺混凝土，用水平控制桩和找平灰饼控制标高，标高从50线下去53cm为成品面标高，虚铺厚度略高于找平墩，然后用平板振动器振捣密实，然后用木抹子搓平。
5) 刮平、滚压：以灰饼为标志，控制好虚铺厚度，用铁锹粗略找平，然后用木杠刮平，再用滚筒往返滚压，并随时用2m 靠尺检查平整度，高出部分铲掉，凹处填平。
直到滚压平整出浆且无松散颗粒为止。
对于墙根、边角、管根周围不易滚压处，应用木拍板拍打密实。
轻质混凝土垫层技术交底
轻质混凝土垫层技术交底
1.介绍
轻质混凝土垫层技术交底是为了向相关团队交代轻质混凝土垫层的施工要求和技术细节，确保施工过程中的安全和质量。
2.施工方法
轻质混凝土垫层的施工方法如下：
准备工作：清理垫层基面，确保其平整、洁净且无油污。
混凝土配比：按照设计要求，调配适宜的轻质混凝土配比。
混凝土浇筑：将调配好的轻质混凝土倒入垫层区域，使用振动器进行浇筑。
平整处理：使用平整工具对浇筑的轻质混凝土进行平整处理，确保表面平整光滑。
养护措施：对刚浇筑的轻质混凝土垫层进行养护，以确保其强度和耐久性。
3.施工要求
在轻质混凝土垫层的施工过程中，应遵守以下要求：
施工人员应熟悉混凝土施工工艺，并具备相应的证书和经验。
施工现场应保持整洁，并确保安全措施得到落实。
在施工过程中，严格按照设计要求进行混凝土配比和浇筑操作。
混凝土浇筑后，应及时进行平整处理，确保垫层表面平整光滑。
施工完成后，对垫层进行养护，确保其强度和耐久性。
4.安全措施
在轻质混凝土垫层的施工过程中，应采取以下安全措施：
施工现场应设置明显的警示标志，提醒人员注意安全。
施工人员应佩戴个人防护装备，包括安全帽、安全鞋等。
在混凝土浇筑过程中，注意防止混凝土溅到人体或其他设备上，以免造成伤害。
使用振动器进行浇筑时，注意操作规范，确保安全。
在养护期间，限制人员和车辆进入施工区域，避免对垫层造成
损害。
以上是轻质混凝土垫层技术交底的内容，希望施工团队能按照
以上要求进行施工，确保施工质量和安全。
混凝土垫层施工技术交底
(8)混凝土垫层厚度不应小于60mm，其强度不宜低于C10.
4.操作工艺
工艺流程：
清理基底→拌制混凝土→混凝土浇筑→振捣→找平→养护
(1)基底表面清理：基底表面的淤泥、杂物均应清理干净；并应有防水和排水的措施。如果是干燥非粘性土应用水润湿；表面不得留有积水。
(6)混凝土的养护。已浇筑完的混凝土，应在12h左右覆盖和浇水，一般养护不得少于七昼夜。
(7)冬雨期施工：凡遇冬雨期施工时，露天浇筑的混凝土垫层均应另行编制季节性施工方案，制定有效的技术措施，以确保混凝土的质量。环境温度不应低于＋5℃，并应保持至强度不小于设计要求的50%。
5．质量标准
(1)保证项目：
应备有混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板震捣器、刮杠、木抹子、胶皮水管、木折尺等。
3．作业条件
(1)垫层的基底地质情况、标高、尺寸均经过检查，并办完隐检手续。
(2)设置变形缝：室内、外混凝土垫层宜设置纵向、横向缩缝；室外混凝土垫层还宜设置伸缝，室内混凝土垫层一般不设置伸缝。
(3)垫层安置好固定地面与楼面镶边连接件所用的锚栓或其它连接材料。
工程名称
交底部位
工程编号
日期
交底内容：

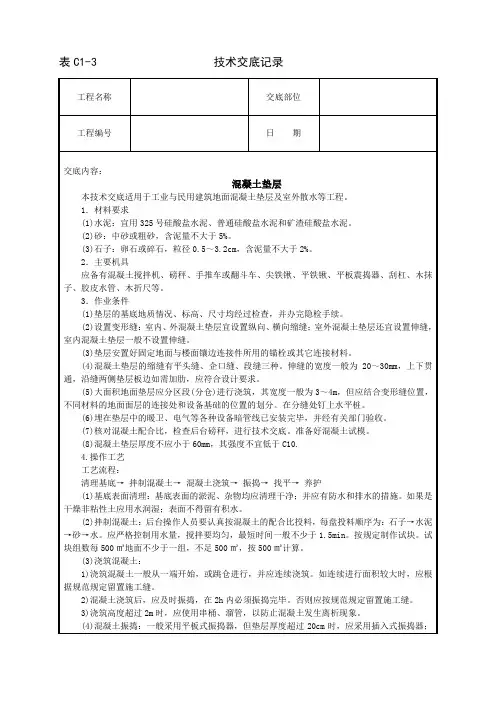

混凝土垫层
本技术交底适用于工业与民用建筑地面混凝土垫层及室外散水等工程。
1．材料要求
(1)水泥：宜用325号硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥。
(2)砂：中砂或粗砂，含泥量不大于5%。
(3)石子：卵石或碎石，粒径0.5～3.2cm，含泥量不大于2%。
2．主要机具
7．应注意的质量问题
(1)混凝土不密实：主要由于漏振和振捣不密实，或配合比不准及操作不当造成。基底太干燥和垫层过薄也会造成不密实。
混凝土垫层施工技术交底
3、找标高：调垫层模板标高，其上平为垫层标高。
4、商品混凝土（强度等级为C15）
5、铺设混凝土：混凝土垫层厚度为100mm。为了控制垫层的平整度，在基底上可抹100mm×100mm找平墩（用细石混凝土），墩上平为垫层的上标高。铺设混凝土前先在基底洒水湿润。
1、主控项目
（1）混凝土垫层采用的粗骨料，其最大粒径不应大于垫层厚度的2/3；含泥量不应大于2％。砂为中粗砂，其含泥量不应大于3％。检验方法：观察检查和检查材质合格证明文件及检测报告。
（2）混凝土的强度等级应符合设计要求，为C15。检验方法：观察检查和检查配合比通知单及检测报告。
2、一般项目
项目
允许偏差
检验方法
表面平整度
±10mm
用2m靠尺和楔形塞尺检查
标高
±10mm
用水准仪检查
厚度
厚度在个别地方不大于设计厚度的1/10
用小钢尺检查
四、成品保护
1、在已浇筑的垫层混凝土强度达到12MPa以后，才可允许人员在其上走动和进行其它工序。
2、在施工操作过程中，注意运混凝土小车不要碰动门框(应预先有保护措施)，并在铺设混凝土时要保护好电气等设备暗管。
3、混凝土垫层浇筑完满足养护时间后，可继续进行面层施工，如继续施工时，应对垫层加以覆盖保护，并避免在垫层上搅拌砂浆。存放油漆桶等物以免污染垫层，影响面层与垫层的粘结力，而造成面层空鼓。
五、应注意的质量问题
1、混凝土不密实：主要由于漏振和振捣不密实，或配合比不准及操作不当而造成。基底未洒水太干燥和垫层过薄，也会造成不密实。
6、振捣：用铁锹铺混凝土，厚度略高于找平堆，随即用平板振捣器振捣。
7、找平：混凝土振捣密实后，以找平堆为准检查平整度，高的铲掉，凹处补平。用水平木刮杠刮平，表面再用木抹子搓平。
轻集料混凝土及找平层施工技术交底
10施工现场严禁酒后作业施工。
6、成品保护
1施工完的找坡层应注意养护，常温3d后方能进行面层施工。
.2找坡层浇筑完满足养护时间后，可继续进行面层施工。继续施工前续施工时浇筑05_______________________________________________________________________________________________________________________应对找坡层加以覆盖保护，避免在找坡层上搅拌砂浆、存放油漆桶等物，以免污染找坡层，影响面层与找坡层的粘结力，而造成面层空鼓。
将灰铺平，比标高点高出3mm，然后用平板振捣器振实找平。如厚度较薄时，可随铺随用铁
锹和特制木拍板拍压密实，并随即用大杠找平，用木抹子搓平或用铁滚滚压密实，全部操作
过程要在2h内完成。陶粒混凝土垫层施工时尽量不留或少留施工缝，如必须留施工缝时
，应用木方或木板挡好断槎处，施工缝最好留在门口与走道之间，或留在有实墙的轴线中间
.4施工时不允许私自拆除防护设施；动用与本工序施工无关的设施；
.5使用施工电梯时，不得私自操作施工电梯；应由专职人员持证上岗；
6进入现场必须遵守现场的各项规章制度，必须服现场管理；
.7施工人员严禁随地大小便，材料不准乱放。工序施工完成后，现场清理干净，做到
“工完场清”。
8防水施工人员要珍惜劳动成果，施工时不要污染踩踏其工作面完好。
技术交底书
技术交底书
表格编号
项目名称
中铁四局集团有限公司
第1页共5页
工程名称
太和县公共文化服务建设项目（六馆两中心）工程
施工部位
3＃号楼2层屋面板防水基层（轻集料找坡层及找平层）施工
轻集料混凝土垫层技术交底
1）垫层施工前应做好室内保暖措施，使操作和养护温度不低于5OC，己做好的垫层不得受冻。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
工程名称
楼配楼工程
2、按＋50cm的水平线，根据设计垫层厚度在墙上弹出垫层上平标高线，并贴灰饼，灰饼距约2m左右，必要时要进行冲筋。有泛水的房间按设计要求坡度找出最高点和最低点的标高，用拉小线的方法做出有泛水坡度找平墩,以便控制垫层的表面标高。
3、铺设混凝土并振捣：浇灌时按先远后近、先里后外的施工顺序，先在浇灌基层面上洒水湿润，再涂刷1:0.5水泥浆结合层。铺设时用铁铣铺灰、用平板振捣器捣实，随即用大杠找平，用木抹子搓平。此项工作要一次完成，要一次浇够厚度。全部操作过程应在2h内完成。
4、施工完的垫层应注意养护，强度达到1.2Mpa后方可上人进行面层施工。
七、应注意的质量问题：
1、垫层空鼓开裂：混凝土内含有杂质、铺设与结合层粘结不好或因拍压不实等原因造成。材料应按要求选用和把关，基层清理应认真并按关键工序对待，粘结层应随刷随浇筑混凝土，完成成品后要加强养护。
2、强度低：主要是配合比不准、搅拌时间短拌合不匀，施工操作全过程时间过长，滚压或拍压不实尤其是靠墙根边部：此外，由于水泥标号不够或使用过期水泥，以及养护不好等造成。施土时应正确掌握配合比，严格控制加水量和搅拌时间，加强垫层的浇筑、振捣和铺平压实的检查工作，认真滚压密实均匀，成品加强养护。
交底日期
2004.2.9
施工单位
项目经理部
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表C2-1
编 号
工程名称
居易园A区20#楼等五项及4#车库工程
交底日期
2014.4.3
施工单位
保定建工集团有限公司
分项工程名称
地面与楼面工程
交底提要
轻集料混凝土垫层施工技术交底共4页 第 1页
交底内容：轻集料混凝土地面垫层施工。
1、施工准备
1.1材料及主要机具
1.1.1轻集料为商品混凝土搅拌站拌制。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
技术交底记录
表C2-1
编 号
工程名称
居易园A区20#楼等五项及4#车库工程
交底日期
2014.4.3
施工单位
保定建工集团有限公司
分项工程名称
地面与楼面工程
交底提要
轻集料混凝土垫层施工技术交底共4页 第4页
3、质量标准
3.1主控项目：
2.5铺设、振捣或滚压：强度等级为CL7.5。轻集料混凝土垫层其厚度分别为：
室外：门厅、公共走廊为50mm；(一米下下反1.06)
室内：1）厅、室、走廊为70mm；(一米下下反1.04)
2）厨房、阳台为70mm；(一米下下反1.04)
3）、卫生间厚度为50mm，坡度为1%。(一米下下反1.06)
2.6.1在已清理干净的基层上洒水湿润。
5.2强度低：主要是配合比不准确、搅拌时间短拌合不匀、施工操作全过程时间过长、滚压或拍压不实（尤其是靠墙根边部）、使用过期水泥等原因，都是造成轻集料混凝土垫层强度低的因素。施工时应正确掌握配合比，严格控制加水量和搅拌时间，加强垫层的浇筑过程的检查工作，
铺平、振捣、压实、滚压等等都应认真操作。
5.3表面平整度及标高不符要求：主要是在铺设过程中没有勤拉水平线进行控制或在墙上没有弹垫层上平标高线，另外面积大的房间应先抹找平墩，便于铺轻集料混凝土时控制平整度。
4.2施工完的垫层应注意养护，常温3d后方能进行面层施工。
4.3垫层浇筑完满足养护时间后，可继续进行面层施工。如继续施工时应对垫层加以覆盖保护，避免在垫层上搅拌砂浆、存放油漆桶等物，以免污染垫层，影响面层与垫层的粘结力，而造成面层空鼓。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
浇筑轻集料混凝土垫层时尽量不留或少留施工缝，如必须留施工缝时，应用木方或木板挡好
断槎处，施工缝最好留在门口与走道之间，或留在有实墙的轴线中间，接槎时应在施工缝处涂刷水泥浆（W/C为0.4～0.5）结合层，再继续浇筑。浇筑后应进行洒水养护。强度达1.2MPa后方可进行下道工序操作。
2.7冬期施工：冬期施工环境温度不得低于5℃。如在负温下施工时，混凝土中应掺加防冻剂，防冻剂应经检验合格后方准使用，防冻剂掺量应由试验确定。混凝土垫层施工完后，应及时覆盖塑料布和保温材料。
1.2.3轻集料混凝土的配合比通过商品搅拌站确定。
2、操作工艺
2.1工艺流程：
基层处理
→
找标高弹水平控制线
→
铺设轻集料混凝土
→
养护
2.2基层处理：在浇筑轻集料混凝土垫层之前对混凝土楼板基层进行处理，把粘结在基层上的松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。
2.3找标高弹水平控制线：根据墙上的+1m水平标高线，往下量测出垫层标高，有条件时可弹在四周墙上。厨房、卫生间、有洗衣机位的生活阳台及洗衣间有坡度要求的地面，按设计要求的1%坡度找出最高点（门口及墙根处）和最低点地漏处（35mm）后，拉小线再抹出坡度墩，以便控制垫层的表面标高。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
。
技术交底记录
表C2-1
编 号
工程名称
居易园A区20#楼等五项及4#车库工程
交底日期
2014.4.3
施工单位
保定建工集团有限公司
分项工程名称
地面与楼面工程
交底提要
轻集料混凝土垫层施工技术交底共4页 第2页
2.4轻集料混凝土在运输中，应保持其匀质性，做到不分层、不离析、不漏浆。
轻集料混凝土垫层允许偏差表7-3
序号
项目
允许偏差ቤተ መጻሕፍቲ ባይዱmm)
检验方法
1
表面平整度
10
用2m靠尺和楔形塞尺检查
2
标高
±10
用水准仪和尺量检查
3
坡度
不大于房间相应尺寸的1/1000，，且不大于30
用坡度尺检查
4
厚度
个别地方不大于设计厚度的1/10
用尺量检查
4、成品保护
4.1垫层施工过程中不得碰撞门框、管线和已完的立墙装修面层。
6、质量记录
本工艺标准应具备以下质量记录：
6.1水泥出厂合格证。
6.2轻集料出厂合格证。
6.3有防水要求的地面，防水材料出厂合格证及试验记录，隐检记录。
6.4垫层分项工程质量检验评定表。
1.1.2轻集料混凝土的强度等级为CL7.5。
1.1.3主要机具：手推车、平板振捣器、平锹、拍板、小铁锤、錾子、钢丝刷、毛刷、水桶、胶皮水管、木抹子、小水壶、2～3m刮杠。
1.2作业条件：
1.2.1主体结构工程质量已办完验收手续，门框安装完，+1m水平标高线已弹在四周墙上。
1.2.2穿过楼板的暖卫管线已安装完，管洞已浇筑细石混凝土并填塞密实。铺设在楼板上的电气管线已办完隐检手续。
2.6.2涂刷水灰比为0.4～0.5的水泥浆结合层。
2.6.3混凝土铺设应从一端开始，由内向外铺设。
2.6.4铺已搅拌好的轻集料混凝土，用铁锹将混凝土铺在基层上，以已做好的找平墩为标准将灰铺平，比找平堆高出3mm，然后用平板振捣器振实找平。如厚度较薄时，可随铺随用铁锹和特制木拍板拍压密实，并随即用刮杠找平，用木抹子搓平或用铁滚滚压密实，全部操作过程要在2h内完成。
技术交底记录
表C2-1
编 号
工程名称
及4#车库居易园A区20#楼等五项工程
交底日期
2014.4.3
施工单位
保定建工集团有限公司
分项工程名称
地面与楼面工程
交底提要
轻集料混凝土垫层施工技术交底共4页 第4页
5、应注意的质量问题
5.1垫层空鼓开裂：轻集料闷水不透、铺设时与水泥浆结合层粘结不好或基层清理不干净等因素，都会造成空鼓开裂。
3.1.1轻集料混凝土垫层使用的水泥、轻集料、砂子等，必须符合设计要求及施工验收规范的规定。
3.1.2轻集料混凝土垫层的材质、强度、密实度等必须符合设计要求和施工规范的要求。
3.1.3轻集料混凝土垫层与基层必须粘结牢固，不得有空鼓和表面松散、裂缝等缺陷。
3.2一般项目
水泥混凝土垫层表面的允许偏差应符合下表规定。
