医用气体管道安装技术交底
(完整版)医用气体工程施工技术交底
医疗气体工程施工技术交底深圳市汇健医疗工程有限企业2012 年 9月 15日医疗气体工程施工技术交底1.管道工程安装：管道预办理医用气体工程所需管道、阀门等，除真空系统外，一定脱脂办理。
脱脂可用工业四氯化碳或丙酮。
脱脂办理后，将管道密封运至施工现场。
查验方法：用无油空压机进行吹扫，流速不低于20m/s ，用白绸布对正吹出气体的方向吹气1min ，白绸布上应无污物、油渍等。
管道切割：不锈钢管应采纳机械或等离子方法进行切割，不锈钢管切割时，应使用专用砂轮片。
铜管宜采纳机械方法或专用铜管割刀进行切割，禁止使用氧乙炔火焰切割。
管道切口表面应平坦，无裂纹、重皮、毛刺、凸凹、缩口、铁屑等；管道切口端面倾斜误差不该大于管子外径的 1%，且不得超出3mm；弯管束作：弯管应使用专用工具进行弯管束作；弯管宜采纳壁厚为正公差的罐子制作；高压钢管的曲折半径宜大于管子外径的 5倍，其余管子的曲折半径宜大于管子外径的 3.5倍；钢管应在其资料特征范围内冷弯或热弯；弯管质量：弯管不得有裂纹、皱纹等不良现象，弯管同意有椭圆度，但不该超出规定的要求；管道焊接：直管段上两对接焊口中心面间的距离，当公称直径大于或等于150mm时，不该小于 150mm；当公称直径小于 150mm 时；不该小于管子外径；焊缝距离弯管起弯点不得小于 100mm，且不得小于管子外径；环焊缝距支、吊架净距不应小于 50mm，需热办理的焊缝距支、吊架不得小于焊缝宽度的 5 倍，且不得小于 100mm；不宜在管道焊缝及其边沿上开孔；管子、管件的坡口形式和尺寸应切合有关规定；管道对接焊口的组对应做到内壁齐平，内壁错边量不锈钢管不宜超出壁厚的 10%，且不大于 2mm；铜管不宜超过壁厚的 10%，且不大于 1mm；不锈钢管焊接采纳手工钨极氩弧焊焊接，紫铜管焊接采纳银钎焊接，焊接质量应切合 GB50236-98 《现场设施、工业管道焊接工程施工及查收规范》的有关规定。
医疗气体施工安全技术交底模板
一、交底目的为确保医疗气体施工过程中的安全，提高施工质量，保障医护人员和患者的生命财产安全，特进行本次安全技术交底。
二、交底内容1. 施工人员要求（1）施工人员必须具备相应的资质，熟悉医疗气体系统的安装、调试和维护知识。
（2）施工人员应严格遵守国家有关医疗气体施工的法律法规、技术规范和操作规程。
2. 施工现场管理（1）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。
（2）施工区域应保持整洁、有序，施工材料、工具等摆放整齐。
（3）施工过程中，应确保消防设施、应急通道畅通。
3. 施工材料及设备要求（1）医疗气体管道、阀门、接头等材料应符合国家标准，质量合格。
（2）设备应定期检查、保养，确保正常运行。
4. 施工工艺及注意事项（1）管道安装：管道安装应平直，不得有弯曲、扭曲现象。
管道连接处应牢固，不得有泄漏。
（2）阀门安装：阀门安装应垂直，开关灵活，密封性能良好。
（3）气体设备安装：设备安装应稳固，连接管道无泄漏，设备运行正常。
（4）电气设备安装：电气设备安装应符合国家相关标准，接地良好，绝缘性能良好。
5. 施工安全措施（1）施工人员应佩戴防护用品，如安全帽、工作服、手套等。
（2）施工现场应配备灭火器、消防沙等消防器材。
（3）施工过程中，严禁使用明火、吸烟等。
（4）施工人员应熟悉应急处理流程，一旦发生意外，应立即采取相应措施。
6. 施工环境要求（1）施工现场应保持良好的通风，避免有害气体积聚。
（2）施工区域应保持清洁，防止交叉污染。
三、交底程序1. 施工单位项目负责人向施工人员传达安全技术交底内容。
2. 施工人员认真学习并签字确认，表示已了解并遵守安全技术交底要求。
3. 施工单位项目负责人定期检查施工人员的安全操作情况，确保安全技术交底落实到位。
四、交底时间自本交底内容发布之日起，施工人员应在规定时间内完成学习并签字确认。
五、注意事项1. 施工人员应认真执行安全技术交底要求，确保施工安全。
2. 施工过程中，如发现安全隐患，应立即停止施工，并报告项目负责人。
医疗气体安装安全技术交底模板
一、交底目的为确保医疗气体安装工程的安全顺利进行，防止事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、工程概况1. 工程名称：______医院（或机构）医疗气体安装工程2. 施工单位：______公司3. 建设单位：______医院（或机构）4. 施工地点：______医院（或机构）______科室5. 施工期限：______年______月______日至______年______月______日三、施工安全注意事项1. 人员安全（1）施工人员必须经过专业培训，取得相关资格证书后方可上岗。
（2）进入施工现场的人员必须佩戴安全帽，高空作业人员必须佩戴安全带。
（3）施工现场设置警示标志，提醒施工人员注意安全。
2. 施工材料安全（1）施工材料必须符合国家相关标准和规定，确保质量。
（2）施工材料堆放整齐，不得占用消防通道。
（3）易燃易爆材料应单独存放，并采取防火措施。
3. 施工设备安全（1）施工设备必须定期检查、维护，确保正常运行。
（2）施工现场设置警示标志，提醒施工人员注意设备安全。
（3）操作设备人员必须熟悉设备性能，严格遵守操作规程。
4. 施工现场环境安全（1）施工现场应保持整洁，不得乱堆乱放杂物。
（2）施工现场设置消防设施，确保消防通道畅通。
（3）施工现场设置安全防护措施，如围栏、警示标志等。
四、施工工艺及安全要求1. 施工工艺（1）施工前，施工人员应熟悉施工图纸和施工方案。
（2）按照施工图纸和施工方案进行施工，确保施工质量。
（3）施工过程中，严格遵循施工规范和操作规程。
2. 安全要求（1）施工人员必须按照规定佩戴个人防护用品。
（2）高空作业人员必须佩戴安全带，并做好防护措施。
（3）施工过程中，注意防止气体泄漏，确保施工环境安全。
（4）施工完成后，对施工现场进行清理，确保无安全隐患。
五、应急措施1. 发生气体泄漏时，立即切断气源，关闭阀门，并迅速撤离现场。
2. 发现人员中毒，立即将中毒人员转移到通风良好处，并拨打急救电话。
氧气负压管道安装安全技术交底模板
一、交底对象全体参与氧气负压管道安装的施工人员、监理人员及相关部门人员。
二、交底时间（具体日期）三、交底内容1. 工程概况本项目为（项目名称），位于（项目地址），主要包括氧气负压管道的安装。
氧气负压管道是医院病房、手术室等场所的重要设施，对保障患者生命安全具有重要意义。
2. 安全生产目标确保氧气负压管道安装过程中不发生安全事故，实现“零事故、零伤害”的目标。
3. 安全技术措施（1）施工人员要求1）施工人员必须经过专业培训，取得相关资格证书后方可上岗；2）施工人员应熟悉氧气负压管道安装的施工工艺、操作规程及安全注意事项；3）施工人员应遵守国家相关法律法规和施工现场管理制度。
（2）施工准备1）施工前，对施工现场进行安全检查，确保施工环境安全；2）施工材料、设备必须符合国家相关标准和要求；3）施工图纸、技术资料齐全，施工人员应熟悉图纸和技术要求。
（3）施工过程1）氧气负压管道的安装应严格按照设计要求和施工规范进行；2）管道焊接、连接等操作应保证质量，防止泄漏；3）管道安装过程中，注意保护管道不受损坏；4）氧气负压管道安装完成后，应进行试压、试漏，确保管道安全可靠。
（4）施工安全注意事项1）施工人员应佩戴好安全帽、安全带、防尘口罩等个人防护用品；2）施工区域应设置安全警示标志，防止非施工人员进入；3）施工现场应保持通风良好，防止氧气积聚；4）氧气负压管道安装过程中，注意防止静电火花，避免引发火灾；5）管道焊接、切割等操作应远离易燃易爆物品；6）施工人员应定期进行体检，确保身体健康。
4. 应急预案1）发生火灾时，立即切断氧气负压管道，确保火灾得到有效控制；2）发生人员伤害事故时，立即组织抢救，并及时报告相关部门；3）发生管道泄漏事故时，立即关闭泄漏点，防止事故扩大。
四、交底要求1. 施工人员要认真听取安全技术交底，确保理解并掌握各项安全措施；2. 施工过程中，严格遵守安全技术措施，确保施工安全；3. 施工单位应加强对施工人员的安全教育和培训，提高安全意识。
氧气管道技术交底
氧气管道技术交底前言在医院、实验室、工厂和其他一些行业中，我们都需要使用氧气，是医生救人的神器、实验室的必备品和工厂的必需品。
但如果氧气传送管道不稳定或者有泄氧的情况，会造成严重的安全隐患。
因此，本文将介绍氧气管道技术和其重要性。
氧气管道的种类氧气管道主要分为两类：固态管道和液态管道。
- 固态管道：用于低负荷、长途运输和容器配套。
常用的管材有无缝钢管和焊接钢管。
- 液态管道：适用于大量氧气的存储，低负荷短距离输送。
常用的管材有无缝钢管和无缝钢管防腐内衬玻璃管两种。
氧气管道技术要点管道安装氧气管道安装前，应进行验收，确认管材、安装方式、管孔错位度、阀门和附件的选择是否符合要求，并准备好专门的工具。
在安装时切勿使用普通工具及油类润滑物，以免产生静电火花引发意外。
氧气管道应保持管道干燥，管道与环境温度、压力及流量之间的匹配度应符合要求。
管道运行氧气管道安装后，应每天对管道进行起停检查，观察是否存在管道漏氧的现象，并定期清洗呼吸器和吸氧管路，避免氧气管道污染。
在配用相应的阀门时，应根据设计要求，配合压力变化，调整出阀门工作区域。
管道维护氧气管道的维修保养是管道技术的重要内容。
氧气管道的维修保养需要人员具备一定的技能和经验。
在维护过程中，应严格遵守安全规定，勿随意拆卸或改变管路系统中的阀门及配管件。
对于氧气管道中的漏氧现象，应在维修前用易燃物体覆盖漏氧口，避免摩擦引起的静电火花。
氧气管道技术的重要性氧气管道技术的正确应用，能够有效控制氧气的传输，保证氧气供应稳定、快速和可靠。
合理的设计、科学的布局、精细的调试和严格的质量管理，可以大大降低氧气管道的漏氧率，减轻人员误操作和机器故障造成的安全风险。
本文介绍了氧气管道技术的相关内容，包括氧气管道的种类、安装、运行和维护等。
氧气管道技术的正确应用和科学管理，可以大大减少人员和设备的安全风险，保证氧气的供应和使用的稳定性和安全性。

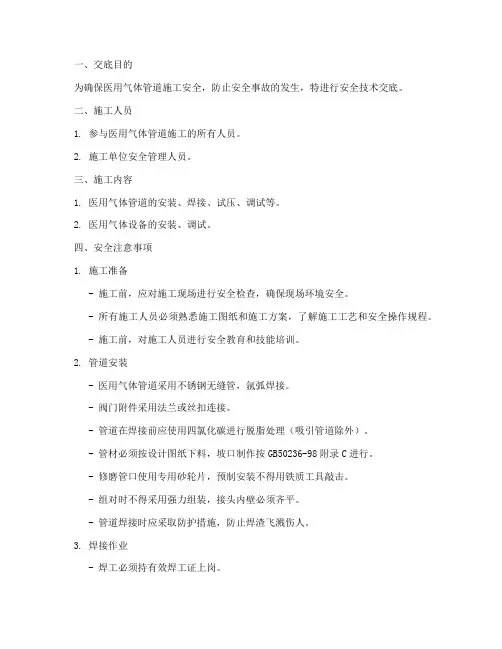

医用气体管道施工安全技术交底模板
一、交底目的为确保医用气体管道施工安全，防止安全事故的发生，特进行安全技术交底。
二、施工人员1. 参与医用气体管道施工的所有人员。
2. 施工单位安全管理人员。
三、施工内容1. 医用气体管道的安装、焊接、试压、调试等。
2. 医用气体设备的安装、调试。
四、安全注意事项1. 施工准备- 施工前，应对施工现场进行安全检查，确保现场环境安全。
- 所有施工人员必须熟悉施工图纸和施工方案，了解施工工艺和安全操作规程。
- 施工前，对施工人员进行安全教育和技能培训。
2. 管道安装- 医用气体管道采用不锈钢无缝管，氩弧焊接。
- 阀门附件采用法兰或丝扣连接。
- 管道在焊接前应使用四氯化碳进行脱脂处理（吸引管道除外）。
- 管材必须按设计图纸下料，坡口制作按GB50236-98附录C进行。
- 修磨管口使用专用砂轮片，预制安装不得用铁质工具敲击。
- 组对时不得采用强力组装，接头内壁必须齐平。
- 管道焊接时应采取防护措施，防止焊渣飞溅伤人。
3. 焊接作业- 焊工必须持有效焊工证上岗。
- 焊接作业前，应检查现场安全，清理易燃易爆物品。
- 焊接过程中，应采取防风、防雨、防尘措施。
- 焊接作业结束后，应及时清理现场，防止火灾发生。
4. 试压作业- 试压前，应对管道进行检查，确保管道无泄漏。
- 试压过程中，应派专人监护，发现异常情况立即停止试压。
- 试压结束后，应及时排放管道内余压，防止管道损坏。
5. 设备安装- 设备安装前，应检查设备质量，确保设备完好。
- 设备安装过程中，应采取防滑、防坠落措施。
- 设备调试过程中，应严格按照操作规程进行。
五、应急措施1. 发生火灾时，应立即切断电源，使用灭火器进行灭火。
2. 发生人员受伤时，应立即进行现场急救，并及时送往医院治疗。
六、交底记录1. 交底日期：____年____月____日2. 交底人：____3. 接受人：____4. 交底内容摘要：____七、备注1. 本安全技术交底适用于医用气体管道施工全过程。
医用气体工程管道安装技术安全交底
④、管架紧固在槽钢或工字钢翼板斜面上时，其螺栓应有相应的斜垫片；
⑤、管道安装完毕后，应按设计文件规定逐个核对支架、吊架的形式和位置；
⑥、管道安装时不宜使用临时支、吊架，当使用临时支、吊架时，不得与正式支、吊架位置冲突，并应有明显标记。在管道安装完毕后予以拆除。
3、质量标准
支架安装间距要求见下表：
规格 分类
DN(公称直径mm)
10
15
20
25
32
40
50
70
dn(公称外径mm)
12
14
16
18
20
25
32
40
50
63
75
铜管
垂直（立管）
1.8
2.4
2.4
3
3
3
3.5
水平（横管）
1.2
1.8
1.8
2.4
2.4
2.4
3
表1.2 自由管段和封闭管段的加工尺寸允许偏差（mm）
3）、弯管制作
①、弯管应使用专用工具进行弯管制作；钢管的弯曲半径宜大于管子外径的5倍，其他管子的弯曲半径宜大于管子外径的3.5倍；
②、钢管应在其材料特性范围内冷弯或热弯；
③、弯管质量：弯管不得有裂纹、皱纹等不良现象，弯管允许有椭圆度，但不应超过规定的要求；
4）、管道焊接
①、直管段上两对接焊口中心面间的距离，当公称直径大于或等于150mm时，不应小于150mm；当公称直径小于150mm时，不应小于管子外径；
④、管子、管件及阀门等已按设计要求核对无误，内部已清理干净。不存在油污及其他杂物；
气体管道施工安全技术交底模板
一、工程名称：____________________二、施工单位名称：____________________三、施工部位：____________________四、施工内容：____________________五、交底日期：____年__月__日六、安全注意事项：1. 人员配备及资质要求：1.1 所有参与施工的人员必须经过专业培训，取得相关操作资格证书。
1.2 施工人员应熟悉气体管道施工的相关安全操作规程。
2. 施工现场安全措施：2.1 施工现场应设立明显的警示标志，提醒人员注意安全。
2.2 施工现场应配备必要的安全防护设施，如安全帽、防护眼镜、防尘口罩等。
2.3 施工现场应设立安全通道，确保人员、物资的顺畅通行。
3. 施工过程安全措施：3.1 施工前，应对施工现场进行安全检查，确保无安全隐患。
3.2 施工过程中，应严格遵守操作规程，防止发生意外事故。
3.3 施工过程中，应定期进行安全巡查，及时发现并消除安全隐患。
4. 气体管道施工具体安全措施：4.1 施工前，应对气体管道进行严格检查，确保管道无泄漏、变形等缺陷。
4.2 施工过程中，应使用专业的气体检测仪器，实时监测气体浓度，确保施工环境安全。
4.3 施工过程中，严禁在气体管道附近进行焊接、切割等明火作业，防止发生火灾、爆炸事故。
4.4 施工过程中，应采取防静电措施，防止静电引发火灾、爆炸事故。
4.5 施工过程中，应严格按照设计要求进行管道安装，确保管道连接牢固、密封良好。
4.6 施工过程中，应使用合格的施工材料，确保施工质量。
5. 紧急事故处理：5.1 发生火灾、爆炸等紧急事故时，施工人员应立即停止作业，迅速撤离现场。
5.2 紧急事故发生后，应立即启动应急预案，采取有效措施进行救援。
5.3 紧急事故处理过程中，应确保人员安全，防止次生事故发生。
七、交底内容：1. 施工单位应向施工人员详细讲解气体管道施工的安全技术要求。
2. 施工人员应熟悉本岗位的安全操作规程，掌握应急处置措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY-0019
工程名称陕西省***医院整体迁建工程
净化系统及气体管道工程
交底日期年月日
技术交底项目医用气体管道安装工程部位大楼走廊及病房
交底提要医用气体管道安装技术交底对象
及人数
气体组15人
内容：
1 范围
本工艺标准适用医用气体系统中工作压力低于2Mpa、输送价质为干燥气体的管道安装工程。
2 施工准备
2.1 材料及主要机具：
2.1.1 所采用的管道和焊接材料应符合设计要求，并具有合格证或质量鉴定文件。
2.1.2气体系统的各类阀件必须采用专用产品，并有出厂合格证。
2.1.3脱脂紫铜管、不锈钢管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气泡等缺陷。
2.1.4 施工机具：冲击钻及钻头、云石切割机及切割片、电焊机、切割机及切割片、活动扳手、铜管割片、割枪、氧气皮管、氧气减压阀、乙炔减压阀、手电钻、开孔器、麻花钻头、水平管、墨斗、灭火器、其他一些常用工具。
2.1.5 测量工具（仪器）：水准仪、经纬仪、游标卡尺、塞尺、百分表、钢直尺、钢卷尺、带倍频程控声级计、数字万用表、绝缘电阻表等。
2.2 作业条件：
2.2.1 设计图纸、技术文件齐全，管道焊接工艺及施工程序清楚。
2.3作业工艺：
2.3.1阀门安装前要进行压力试验，试验结果应符合设计及规范要求。
2.3.1先把管道支架装好，管道支架用角钢制作，用拉爆螺栓在墙上安装，安装间距应符合设计及施工质量验收规范要求。
2.3.2管道的焊接工艺应符合设计及施工规范要求，焊接前应根据管道管径、焊接形式、焊接位置，选择合适的焊接参数，保证焊缝与管道熔合良好，焊接过程中应有足够的熔深，主焊缝与定位焊缝应结合良好，避免气孔、夹渣和烧伤缺陷，并防止产生裂缝，焊接时及时清渣，焊缝表面光滑平整，焊缝美观，加强焊缝应平缓过渡，弧坑应填满，接头处不得有裂纹。
2.3.3管道焊接完成后要进行静电接地，接地电阻小于10Ω。
2.3.4管道要采用洁净空气进行吹扫，吹扫时的空气压力不能超过管道的设计压力，管道吹扫完毕后要及时封堵。
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY-0019
工程名称陕西省***医院整体迁建工程
净化系统及气体管道工程
交底日期年月日
技术交底项目医用气体管道安装工程部位大楼走廊及病房
交底提要医用气体管道安装技术交底对象
及人数
气体组15人
特
别
注
意
事
项
备注
施工企业监理（建设）单位检查结论
交底人
年月日班组长
年月日
工段长（施工员）
年月日
技术负责人
年月日
监理工程师（建设）
单位专业技术负责人
年月日。
