5万m3稀油密封干式煤气柜使用说明书
南京5万m3稀油密封干式煤气柜使用说明书编写人：***审核人：***批准人：赵*鞍钢金属结构设计研究所2004年3月11日一、稀油密封干式煤气柜简介1 柜体结构形式简介南京钢厂新建5万m3稀油密封干式煤气柜，柜本体是一个容积可变的正20边的低压钢结构容器。
主要由底板、侧板与立柱、柜顶和可升降的活塞等部分构成，详见煤气柜结构示意图1。
柜底四周设有底部油沟，活塞外周设有油槽，在油槽内设有活塞密封机构。
密封油下流量的大小由滑板控制，使其油压与活塞下部储气压力相平衡而进行密封煤气。
密封油通过泵循环使用。
柜体外设有环行平台。
各层平台之间设有斜梯，便于操作人员进行维修，在柜顶部的周边设有排气口，并在柜顶和柜体上部的周边设置采光窗，以满足气柜活塞上部空间的通风和采光要求。
另外，在柜体外部设有电梯一座，可直达气柜的柜顶，在柜顶气楼内设置有内部升降机一套，供操作人员由柜顶平台进出活塞平台，进行生产维护工作，并设有救助装置，供在特殊情况下使用，详见煤气柜内部结构示意图2。
柜体活塞环梁等主要构件全部采用焊接钢结构。
柜底板、侧板和活塞板要求有严格的气密性，在柜运行中绝对严密，不允许任何部位泄漏煤气。
2 主要技术指标及结构参数2.1 主要技术指标公称容积：50000m3实际容积：53187 m3利用系数：0.9储气压力：8000Pa储气介质：焦炉煤气储气温度：≤50℃（饱和气体）最大升降速度：<1.5m/min煤气吞吐量：平均30000m3/h最大90000m3/h 2.2 结构参数公称容积：50000m3实际容积：53187 m3形式：正20边形边长：5.9m立柱：20根外接圆直径：37.715m内切圆直径：37.215m侧板高度：56.909m高径比H/D：1.509活塞行程：48.4m导轨面间直径：37.650m活塞直径：35.750m柜顶架直径：37.650m底板厚度：5mm侧板厚度：6mm柜顶板厚度：3mm活塞底板厚度：5mm上下导辊：各20个走道平台：4层柜底面积：1098.9m2供油装置：3套上部组合式油箱：3个防回转装置：2套吹扫放散管：3根安全放散管：4根紧急放散管：1根外部电梯：载重量：500kg（５人）升降速度：0.5m/s轿厢尺寸：1000×950mm内部升降机：载重量：250kg（3人）升降速度：0.3m/s吊笼规格：内径约１m，高１.9m3 密封油及工艺系统3.1 密封油的选择活塞式气柜的密封，是借助保持活塞油槽一定的油位高度来达到的。

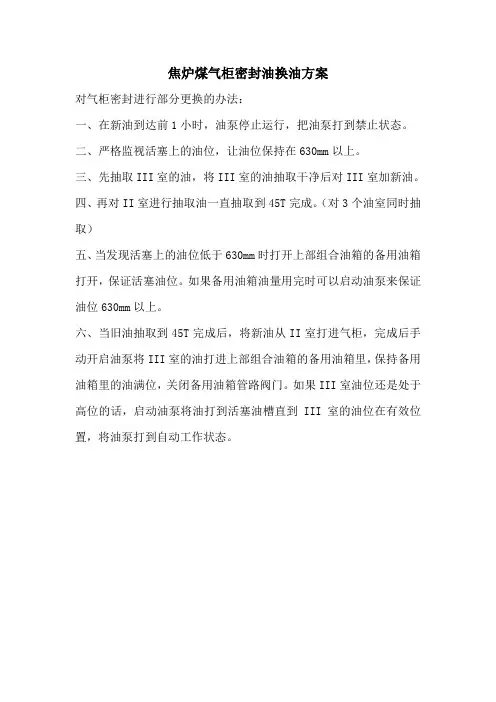

5万煤气柜换油方案
焦炉煤气柜密封油换油方案
对气柜密封进行部分更换的办法：
一、在新油到达前1小时，油泵停止运行，把油泵打到禁止状态。
二、严格监视活塞上的油位，让油位保持在630mm以上。
三、先抽取III室的油，将III室的油抽取干净后对III室加新油。
四、再对II室进行抽取油一直抽取到45T完成。
（对3个油室同时抽取）
五、当发现活塞上的油位低于630mm时打开上部组合油箱的备用油箱打开，保证活塞油位。
如果备用油箱油量用完时可以启动油泵来保证油位630mm以上。
六、当旧油抽取到45T完成后，将新油从II室打进气柜，完成后手动开启油泵将III室的油打进上部组合油箱的备用油箱里，保持备用油箱里的油满位，关闭备用油箱管路阀门。
如果III室油位还是处于高位的话，启动油泵将油打到活塞油槽直到III室的油位在有效位置，将油泵打到自动工作状态。

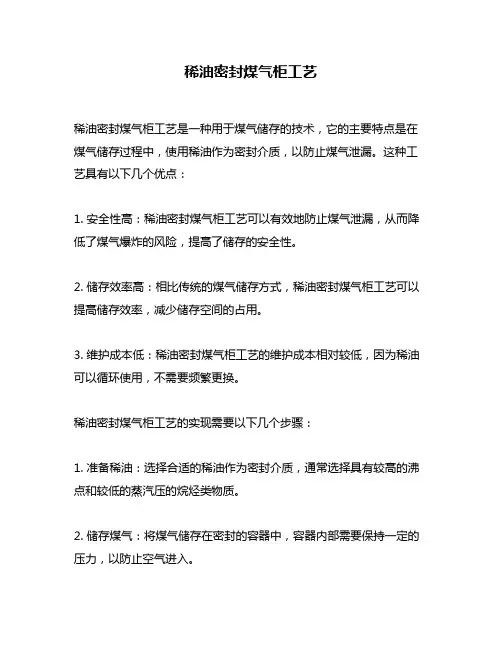

稀油密封煤气柜工艺
稀油密封煤气柜工艺
稀油密封煤气柜工艺是一种用于煤气储存的技术，它的主要特点是在煤气储存过程中，使用稀油作为密封介质，以防止煤气泄漏。
这种工艺具有以下几个优点：
1. 安全性高：稀油密封煤气柜工艺可以有效地防止煤气泄漏，从而降低了煤气爆炸的风险，提高了储存的安全性。
2. 储存效率高：相比传统的煤气储存方式，稀油密封煤气柜工艺可以提高储存效率，减少储存空间的占用。
3. 维护成本低：稀油密封煤气柜工艺的维护成本相对较低，因为稀油可以循环使用，不需要频繁更换。
稀油密封煤气柜工艺的实现需要以下几个步骤：
1. 准备稀油：选择合适的稀油作为密封介质，通常选择具有较高的沸点和较低的蒸汽压的烷烃类物质。
2. 储存煤气：将煤气储存在密封的容器中，容器内部需要保持一定的压力，以防止空气进入。
3. 密封容器：将稀油注入容器中，使其充满整个容器，形成一个稀油层，从而防止煤气泄漏。
4. 稀油循环：为了保持稀油的稳定性和密封效果，需要定期进行稀油循环，将旧的稀油排出，加入新的稀油。
总的来说，稀油密封煤气柜工艺是一种安全、高效、低成本的煤气储存技术，可以广泛应用于煤气储存领域。
在实际应用中，需要注意稀油的选择和稀油循环的频率，以保证储存的安全性和效率。
稀油密封型煤气柜降压施工办法及注意事项
稀油密封型煤气柜降压施工办法及注意事项发表时间：2019-05-23T11:39:08.290Z 来源：《建筑细部》2018年第22期作者：梁伟杰[导读] 密封油是通过油泵将密封油泵至上部油箱，然后顺壁板内侧流至活塞密封油槽，活塞密封油槽顺壁板内侧流到底板油槽，经过油水分离器流到油泵泵油箱来形成循环，以此保证活塞密封油位高度达到密封作用。
江苏省汉华安装工程有限公司江苏徐州 221010摘要：稀油密封型煤气柜的密封形式是通过稀油密封，为密封油服务的各部件有：上部油箱、活塞油槽、底板油槽、油水分离器、油泵及输油管道。
密封油是通过油泵将密封油泵至上部油箱，然后顺壁板内侧流至活塞密封油槽，活塞密封油槽顺壁板内侧流到底板油槽，经过油水分离器流到油泵泵油箱来形成循环，以此保证活塞密封油位高度达到密封作用。
因此各部位都将直接影响活塞密封效果。
关键词：形成循环；油位高度；密封效果稀油密封型煤气柜如果降低或增加使用压力，需要对密封油各个流程部件进行调试，以我公司承接的河南省顺成集团50000m3稀油密封型煤气柜，降低使用压力为例，原设计指标：公称容积50000m3，柜体外径37715mm，柜体总高度60760mm，立柱数量20根，设计压力为6KPa，储存介质：煤气，现要求实际使用压力降至5KPa。
需要工作的内容包括：1、气柜压力调整；2、气柜活塞调平；3、气柜活塞导论调整；4、气柜密封油、油水分离器调整。
一、施工注意事项1、气柜直径大、高度大、施工部位多油、大量的体力劳动、进户、精密计算、环境保护，安全施工自始至终都特别重要，需要各级负责人和每一个施工人员要高度重视安全施工，事事处处都要把安全施工放在第一位。
2、气柜降压1KPa需要搬除内部混凝土配重块110吨左右，搬除工作量大，会破坏原有的活塞水平状态，所以搬除过程中要均布对称。
尽量减少活塞的重心点位移。
3、因搬除内部混凝土配重块会造成活塞结构重心偏移，所以活塞上下导轮间隙也会发生改变，因此也要对活塞上下导论运行状态做出相应的调整。

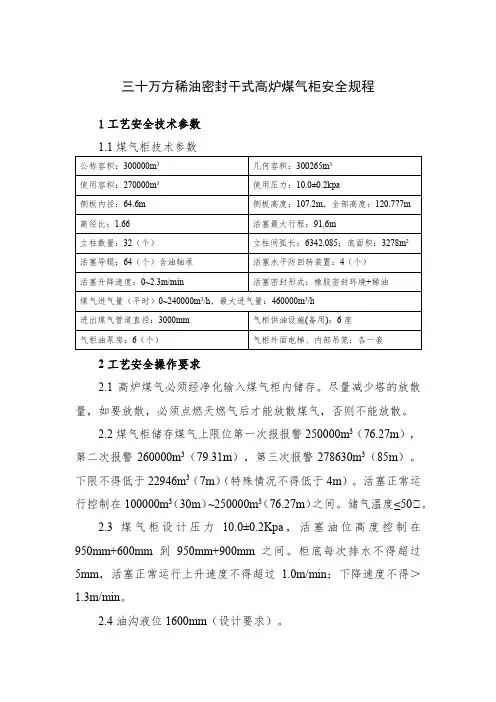

三十万方稀油密封干式高炉煤气柜安全规程
三十万方稀油密封干式高炉煤气柜安全规程1工艺安全技术参数2工艺安全操作要求2.1高炉煤气必须经净化输入煤气柜内储存。
尽量减少塔的放散量，如要放散，必须点燃天燃气后才能放散煤气，否则不能放散。
2.2煤气柜储存煤气上限位第一次报报警250000m3（76.27m），第二次报警260000m3（79.31m），第三次报警278630m3（85m）。
下限不得低于22946m3（7m）（特殊情况不得低于4m）。
活塞正常运行控制在100000m3（30m）~250000m3（76.27m）之间。
储气温度≤50℃。
2.3煤气柜设计压力10.0±0.2Kpa，活塞油位高度控制在950mm+600mm到950mm+900mm之间。
柜底每次排水不得超过5mm，活塞正常运行上升速度不得超过1.0m/min；下降速度不得＞1.3m/min。
2.4油沟液位1600mm（设计要求）。
3引气前安全操作规程3.1引气前的准备工作，检查各油泵房设施及油泵运行是否正常。
3.2检查柜内活塞油位是否达到了规定的高度，密封情况是否良好。
3.3检查煤气进、出口管道上的闸阀、蝶阀、大放散阀是否处于关闭状态。
3.4检查柜底六根DN150放散阀、柜底排水阀是否处于关闭状态。
3.5检查各种电器、仪表系统是否正常。
3.6向煤气调度员汇报引煤气前的准备工作结束。
4 送气、停气安全操作规程4.1送气安全操作规程4.1.1进煤气前必须进行气柜氧含量的分析化验，氧含量必须﹤1%才算合格。
4.1.2缓慢打开DN3000mm高炉煤气进气调节阀，活塞正常运行上升速度不得超过1.0m/min。
4.1.3柜容正常情况下控制在工艺要求范围内（22946m3~250000m3）。
4.1.4现场作业者必须两人以上，佩带CO报警器、对讲机及其它需要的工器具。
4.1.5气柜进煤气后必须对气柜所有设施再进行检查、确认。
4.1.6进气结束必须通知公司值班能源调度，并做好记录。
10万高炉煤气柜柜技术要求
福建正和钢铁有限责任公司10万m3高炉煤气柜总包技术要求福建正和钢铁有限公司能源动力厂二〇一三年六月二十六日1、工程名称：福建正和钢铁有限公司10万立方米高炉煤气柜制造、供货、安装、调试工程2、总包施工范围2.1承包方负责土建基础、房屋（含装修）、消防主水管、灭火器、隔油池、围墙、大门、道路、站区给排水系统以外的柜本体（含进出口煤气管道及其他各种能源介质管道支架梯子平台、检修风机）、电气、仪表、消防、采暖、通风、管道、避雷接地装置等的制作、供货、安装及调试全部由承包方完成。
电气部分发包方提供两路低压电源并接至承包方两路进线开关柜上；进出口煤气管道接至院墙外设计接点，其他各种介质管道由发包方接至煤气柜围墙外1m，再由承包方自行接至各使用点。
2.2。
活塞混凝土配重块及混凝土走道板由承包方提供并安装。
2.3密封油由承包方提供并负责装填。
2.4 CO探头、报警装置由承包方采购并负责安装。
2.5油水分离器、柜底、底部油沟至隔油池的排水砼管，外排至水沟的排水砼管均由承包方负责；站区内上水管、回水管、所有穿线管由承包方负责。
2.6站区路灯照明由发包方负责。
2.7煤气柜基础地脚螺栓锚固件（含地脚螺栓）由承包方提供，并负责地脚螺栓锚固件固定、就位。
2.8地基处理和场平、绿化由发包方完成。
2.9站区内电信由发包方完成。
2.10站区内柜位、压力信号远传至能源调度中心由发包方完成。
3、工艺技术要求3.1 十万m3高炉煤气柜技术参数及规格3.2生产制造过程中采用的技术标准及要求☆《建筑结构荷载规范》GB50009-2006☆《钢结构工程施工及验收规范》GB50205-2001☆《混凝土结构工程施工及验收规范》GB50204-2002☆《钢铁工业水污染物排放标准》(GB13456-92)☆《工业企业厂界噪声标准》(GB12348-90)☆《建设项目(工程)劳动安全卫生监察规定》☆《生产过程安全卫生要求总则》(GB12801-91)☆《工业企业煤气安全规程》(GB6222-2005)☆《安全标志》(GB7894-1996)☆《固定式工业栏杆安全技术条件》(GB4053.3-93)☆《固定式工业钢平台》(GB4053.4)☆《固定式钢直梯和斜梯安全技术条件》(GB4053.1-4053.2-93)☆设备的油漆，包装，运输按JB/T4711-2003规定执行☆设计单位中冶南方公司提出的该工程相关技术要求。
5万m3稀油密封干式煤气柜使用说明书
5万m3稀油密封干式煤气柜使用说明书3南京5万m稀油密封干式煤气柜使用说明书编写人:赵学章审核人:袁福贵批准人:赵璐鞍钢金属结构设计研究所 2004年3月11日一、稀油密封干式煤气柜简介1 柜体结构形式简介3南京钢厂新建5万m稀油密封干式煤气柜，柜本体是一个容积可变的正20边的低压钢结构容器。
主要由底板、侧板与立柱、柜顶和可升降的活塞等部分构成，详见煤气柜结构示意图1。
柜底四周设有底部油沟，活塞外周设有油槽，在油槽内设有活塞密封机构。
密封油下流量的大小由滑板控制，使其油压与活塞下部储气压力相平衡而进行密封煤气。
密封油通过泵循环使用。
柜体外设有环行平台。
各层平台之间设有斜梯，便于操作人员进行维修，在柜顶部的周边设有排气口，并在柜顶和柜体上部的周边设置采光窗，以满足气柜活塞上部空间的通风和采光要求。
另外，在柜体外部设有电梯一座，可直达气柜的柜顶，在柜顶气楼内设置有内部升降机一套，供操作人员由柜顶平台进出活塞平台，进行生产维护工作，并设有救助装置，供在特殊情况下使用，详见煤气柜内部结构示意图2。
柜体活塞环梁等主要构件全部采用焊接钢结构。
柜底板、侧板和活塞板要求有严格的气密性，在柜运行中绝对严密，不允许任何部位泄漏煤气。
2 主要技术指标及结构参数2.1 主要技术指标3公称容积:50000m3 实际容积:53187 m利用系数:0.9储气压力:8000Pa储气介质:焦炉煤气储气温度:?50? (饱和气体)最大升降速度:<1.5m/min13煤气吞吐量:平均30000m/h3最大90000m/h2.2 结构参数3公称容积:50000m3 实际容积:53187 m形式:正20边形边长:5.9m立柱:20根外接圆直径:37.715m 内切圆直径:37.215m 侧板高度:56.909m 高径比H/D:1.509 活塞行程:48.4m导轨面间直径:37.650m 活塞直径:35.750m 柜顶架直径:37.650m 底板厚度:5mm侧板厚度:6mm柜顶板厚度:3mm活塞底板厚度:5mm上下导辊:各20个走道平台:4层2柜底面积:1098.9m2供油装置:3套上部组合式油箱:3个防回转装置:2套吹扫放散管: 3根安全放散管: 4根紧急放散管: 1根外部电梯: 载重量:500kg (,人)升降速度:0.5m/s轿厢尺寸:1000×950mm内部升降机: 载重量:250kg (3人)升降速度:0.3m/s吊笼规格:内径约,m，高,.9m3 密封油及工艺系统3.1 密封油的选择活塞式气柜的密封，是借助保持活塞油槽一定的油位高度来达到的。
干式气柜密封油的应用与发展
干式气柜密封油的应用与发展秦鹤年;朱衍东【摘要】气柜主要用于煤气等可燃气体的收集、储存与配送,干式气柜是用润滑油为密封介质,因其容量大已成为气柜发展的主流.作为密封介质的干式气柜密封油以精制矿物油为基础油,加入抗氧、防锈、降凝等添加剂调制而成,其特点是使用周期长,具有优异的防腐性及油水分离性,有不同的系列产品可以应对储存气体及环境温度的影响.在使用过程中要密切监控质量变化,通过定期补加添加剂或换油等措施来维持油品性能稳定.为充分利用一切可燃气体,普及民用燃气,会更多地用到干式气柜并促使密封油发展.润滑油生产企业应重视这一发展,不断提高产品性能,提供优质服务来满足用户需求.【期刊名称】《润滑油》【年(卷),期】2010(025)003【总页数】6页(P1-5,10)【关键词】干式气柜密封油;应用;发展【作者】秦鹤年;朱衍东【作者单位】中国石油华北润滑油销售分公司,北京100101;中国石油华北润滑油销售分公司,北京100101【正文语种】中文【中图分类】TE626.3Abstract:The gas holder,w hich employs lubricating o ilas sealing m edium,is used to collect,store and distribute com bustible gases,such as coal gas and refinery gas.It has becom e the deve lopm ent m ainstream because of the high capacity. D ry gas holder sealing oils are prepared by using refined m ineraloil as base oil and adding som e additives like anti-oxidant, anti-rust agent,pour po int additive etc.The o ils have characteristics of longer service life,excellent corrosion protect ion and oil-w ater separat ion.D ifferent p roduct lines can adapt to different gases and environm ental temperature.The oils’quality changes should be monitored closely in the process of use.Som e m easures,such as replenishing additives or o ils change,can be taken to keep o ils perform ance stable.To take full advantage of all com bustible gases and popularize civil gas,the dry gas holderw ill be mo re used to promote the developm ent of the sealing oils.Lubricating o ilproducers should pay attention to this deve lopm ent,and constantly improve the product perfor mance,provide high quality services to m eet the needs of users.Key words:dry gas holder sealing oil;application;deve lopm ent气柜的主要作用是将煤气等燃气进行收集、储存及输配送,气柜的形状一般为圆柱形或多边柱形,内部有一可上下移动且直径与柜体相当的活塞板,用来调节、恒定柜体内的煤气压力。
