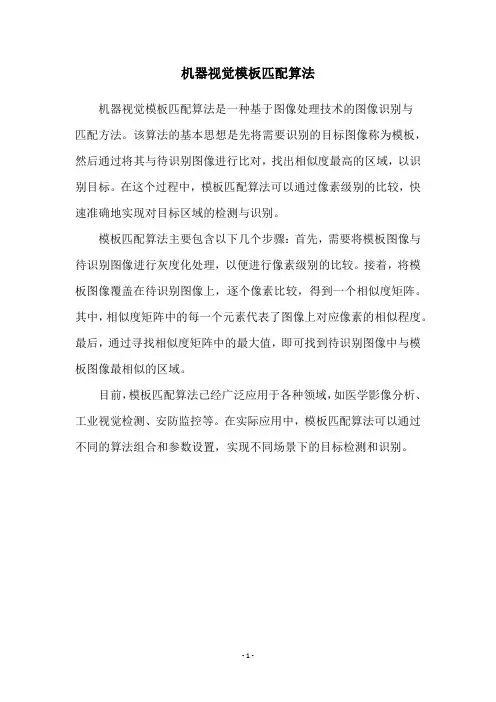

机器视觉模板匹配算法
机器视觉模板匹配算法是一种基于图像处理技术的图像识别与
匹配方法。
该算法的基本思想是先将需要识别的目标图像称为模板，然后通过将其与待识别图像进行比对，找出相似度最高的区域，以识别目标。
在这个过程中，模板匹配算法可以通过像素级别的比较，快速准确地实现对目标区域的检测与识别。
模板匹配算法主要包含以下几个步骤：首先，需要将模板图像与待识别图像进行灰度化处理，以便进行像素级别的比较。
接着，将模板图像覆盖在待识别图像上，逐个像素比较，得到一个相似度矩阵。
其中，相似度矩阵中的每一个元素代表了图像上对应像素的相似程度。
最后，通过寻找相似度矩阵中的最大值，即可找到待识别图像中与模板图像最相似的区域。
目前，模板匹配算法已经广泛应用于各种领域，如医学影像分析、工业视觉检测、安防监控等。
在实际应用中，模板匹配算法可以通过不同的算法组合和参数设置，实现不同场景下的目标检测和识别。
- 1 -。
基于灰度特征和模板匹配的人眼定位
基于灰度特征和模板匹配的人眼定位内容摘要：摘要提出一种基于灰度特征和模板匹配的人眼定位方法。
在人脸图像中寻找与实际眼睛大小相似而且比其相邻区域灰度值低的区域作为可能的眼睛块，然后利用人脸器官分布的一些先验知识进一步判定真正可能的眼睛块，最后利用双眼模板匹配提高眼睛定位的正确性。
关键词灰度特征；模板匹配；人眼定位；人脸检测1引言人脸检测技术在身份识别、安全监控、图像与视频检索和智能人机接口等方面的广泛运用，已成为计算机视觉和模式识别领域内的热门研究课题。
广义来说，人脸检测可以分为两项内容，一项是人脸位置、大小和方向的确定；另一项是面部主要器官的定位，特别是人眼的定位。
人眼作为人脸最显著的特征，比嘴、鼻能够提供更可靠、更重要的信息。
常用的人眼定位方法有阈值分割法[1]、灰度投影法[2]和模板匹配法[3]。
阈值分割法首先对人脸的二值图像进行区域分割，然后设定一系列经验值和支持函数粗定位眼睛。
该方法对于如人眼闭合、戴眼镜等一些情况定位效果较差。
灰度投影法对人脸图像进行水平和垂直方向的投影，根据波峰波谷的分布信息来定位眼睛。
这种方法定位速度较快，但波峰、波谷的分布对不同的人脸和姿态的变化非常敏感，因此定位精度较差，并且容易陷入局部最小而导致定位失败。
模板匹配[5]是一种有效地模式识别技术，它能利用图像信息和有关识别模式的先验知识，更加直接地反映图像之间的相似度，传统的模板匹配方法首先要分别得到左眼和右眼模板，然后分别用左右眼模板在图像中进行匹配，得到两个相似度最大的点作为定位的眼睛，这种方法比较简单，但计算量较大，定位准确率较低。
本文提出的人眼定位方法是通过寻找灰度图像中可能的眼睛区域并进行模板匹配来实现的。
2基于灰度特征的眼睛定位在人脸的灰度图像中，由于眼睛虹膜、瞳孔和上眼框部位的灰度值明显比其邻近区域(眼部周围皮肤)灰度值要低[4]。
因此在人脸图像中找出与实际眼睛大小相似且比其相邻区域灰度值低的区域作为可能的眼睛块；利用人脸器官分布的一些先验知识建立人眼位置的判定准则；如果一对可能的眼睛块大小在一定的范围内，而且满足人的双眼的几何关系，进一步确定为可能眼睛块。
基于灰度的模板匹配原理
基于灰度的模板匹配原理English:Grayscale template matching is a popular technique used in image processing and computer vision to locate a template image within a larger image. The principle behind grayscale template matching is to compare the grayscale intensities of the pixels in the template image with those in the larger image at all possible positions. This is done by sliding the template image over the larger image and computing a similarity measure at each position. The similarity measure can be computed using different methods such as the sum of squared differences (SSD), normalized cross-correlation (NCC), or other statistical measures. Once the similarity measure is computed for each position, the position with the highest similarity is considered the location of the template within the larger image. Grayscale template matching is widely used in various applications such as object detection, pattern recognition, and medical image analysis due to its simplicity and effectiveness in locating and identifying objects or patterns in complex images.中文翻译:灰度模板匹配是图像处理和计算机视觉中常用的技术，用于在较大的图像中定位模板图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于图像灰度的模板匹配方法
图像匹配技术是数字图像信息处理和计算机视觉领域中
的—个基本问题，并在卫星遥感、空间飞行器的自动导航、武器
投射系统的末制导和寻的、光学和雷达的图像目标跟踪、地球
资源分析与检测、气象预报、医疗诊断、文字读取以及景物分析
中的变化检测等许多领域中得到广泛应用㈣。
一般来说，由于图像在不同时间、不同传感器、不同视角获得的成像条件不同，因此即使是对同一物体，在图像中所表现出来的几何特性、光学特性、空间位置都会有很大的不同，如果考虑到噪声、干扰等影响会使图像发生很大差异，
图像匹配就是通过这些不同之处找到它们的相同点。
图像匹配算法主要分为两类口：一类是基于灰度匹配的方
法；另一类是基于特征匹配的方法。
前者主要用空间的一维或
二维滑动模板进行图像匹配，不同算法的区别主要在模板及相
关准则的选择方面，这类方法一般匹配率高，但计算量大，速度
较慢；后者则通过在原始图像中提取点、线、区域等显著特征作
为匹配基元，进而用于特征匹配，一般匹配速度较陕，但匹配精
度不一定高。
1.概念解释：
①数字图像:数字图像是由被称做像素的小块区域组成的二维像素矩阵。
一般把图像分成3种形式：单色图像，灰度图像和彩色图像。
②像素：表示图像颜色的最小单位
③灰度图像：灰度图是指只含亮度信息，不含色彩信息的图像，就像平时看到的黑白照片：亮度由暗到明，变化是连续的。
灰度图的每个像素的亮度用一个数值来表示，通常数值范围在0—255之间，即可用一个字节来表示，0表示黑，255表示白，而其他表示灰度。
④点阵图:显示器的屏幕由可以发光的像素点组成. 并且从几何位置看, 所用这
些像素点构成一个矩形的阵列.利用计算机控制各像素点按我们指定的要求发光,
就构成了我们需要的图形.这种方式构成的图形我们可称之为点阵图形.
⑤点阵图形的坐标系统：各像素点有一个坐标唯一指定了它的位置.如果点阵图形的大小是N ×M, 那么它的点阵共有M 行N 列, 每个像素点的位置就由它所在的行和列的位置所唯一确定. 这个行和列的位置就给出了点阵图形的坐标系统. 按照前面的顺序, 第m 行, 第n 列的像素点顺序数就是m+(n-1)N.反之, 顺序数为s 的像素点在第s Mod N 行, 第Int(s/N ) + 1列, 这里的s Mod N 是s 除以N 后的余数, Int( s/N ) 是s/N 的整数部分.需要注意的是第m 行, 第n 列的像素点的坐标可能不是(m; n), 而是(m-1; n-1). 这是因为有时为了在计算机中处理的方便, 像素点的行列的排序不是从1, 而是从0开始的. 我们常用的显示器的像素坐标就是如此.
2．数字图像匹配算法设计：
在此软件中我采用了两种图像匹配算法：①基于灰度的模板匹配算法②基于灰度的快速匹配算法。
由于各种各样的原因如(成象条件的差异)图象预处理，引入的误差等，参与图象匹配的模板与潜在的匹配子图象间通常存在着程度不同的不一致，因此根据模板在一幅陌生图象中检测出潜在的匹配对象并得出它在图象中的位置是一件复杂的工作。
⑴基于灰度的摸版匹配算法
模板匹配是指用一个较小的图像，即模板与源图像进行比较，以确定在源图像中是否存在与该模板相同或相似的区域，若该区域存在，还可确定其位置并提取该区域。
模板匹配常用的一种测度为模手术台与源图像对应区域的误差平方和。
设f(x,y)为M ×N 的源图像，t(j,k)为J ×K(J ≤M,K ≤N)的模板图像,则误差平方和测度定义为:
11
200(,)[(,)(,)]J K j k D x y f x j y k t j k --===++-∑∑
由上式展开可得:
111111
2
20000(,)[(,)]2(,)(,)[(,)]J K J K J K j k j k j k D x y f x j y k t j k f x j y k t j k ------=====++-⋅+++∑∑∑∑∑∑令
11
200(,)[(,)]J K j k DS x y f x j y k --===++∑∑
11
00(,)2[(,)(,)]J K j k DST x y t j k f x j y k --===⋅++∑∑
11
200(,)[(,)]J K j k DT x y t j k --===∑∑
DS(x,y)称为源图像中与模板对应区域的能量，它与像素位置（x,y ）有关，但随像素位置（x,y ）的变化，DS(x,y)变化缓慢。
DST(x,y)模板与源图像对应区域的互相关，它随像素位置（x,y ）的变化而变化，当模板t(j,k)和源图像中对应区域相匹配时取最大值。
DT(x,y)称为模板的能量，它与图像像素位置(x,y)无关，只用一次计算便可。
显然，计算误差平方和测度可以减少计算量。
基于上述分析，若设DS(x,y)也为常数，则用DST(x,y)便可进行图像匹配，当DST(x,y)取最大值时，便可认为模板与图像是匹配的。
但假设DS(x,y)为常数会产生误差，严重时将无法下确匹配，因此可用归一化互相关作为误差平方和测度，其定义为：
11
(,)(,)
(,)J K t j k f x j y k R x y --⋅++=∑∑ 下图给出了模板匹配的示意图，其中假设源图像f(x,y)和模板图像t(k,l)的原点都在左上角。
对任何一个f(x,y)中的(x,y),根据上式都可以算得一个R(x,y).当x 和y 变化时，t(j,k)在源图像区域中移动并得出R(x,y)所有值。
R(x,y)的最大值指出了与t(j,k)匹配的最佳位置，若从该位置开始在源图像中取出与模板大小相同的一个区域，便可得到匹配图像。
