涡轮分子泵常见的几种轴承介绍
涡轮分子泵中的陶瓷球轴承
涡轮分子泵中的陶瓷球轴承
涡轮分子泵中的陶瓷球轴承是一种高性能的轴承结构，常用于高速旋转的涡轮分子泵中。
它由内外圈和一定数量的陶瓷球组成。
陶瓷球轴承具有以下特点：
1. 低摩擦：陶瓷球轴承使用陶瓷材料，具有良好的自润滑性能，摩擦系数低，能减少能量损耗。
2. 耐磨性强：陶瓷材料具有高硬度和耐磨性，能够在高速旋转过程中保持良好的耐磨性能，延长轴承寿命。
3. 耐腐蚀性好：陶瓷材料不易受到化学物质的腐蚀，适用于多种工况环境。
4. 高温稳定性好：陶瓷材料能够在高温环境下保持良好的稳定性，不易受到热膨胀的影响，确保涡轮分子泵的正常运行。
5. 高速运转性能好：陶瓷材料具有轻质、高硬度和低摩擦的特点，适用于高速旋转的涡轮分子泵。
综上所述，涡轮分子泵中的陶瓷球轴承具有耐磨、耐腐蚀、高温稳定、低摩擦和高速运转等优点，能够提高涡轮分子泵的性能和寿命。

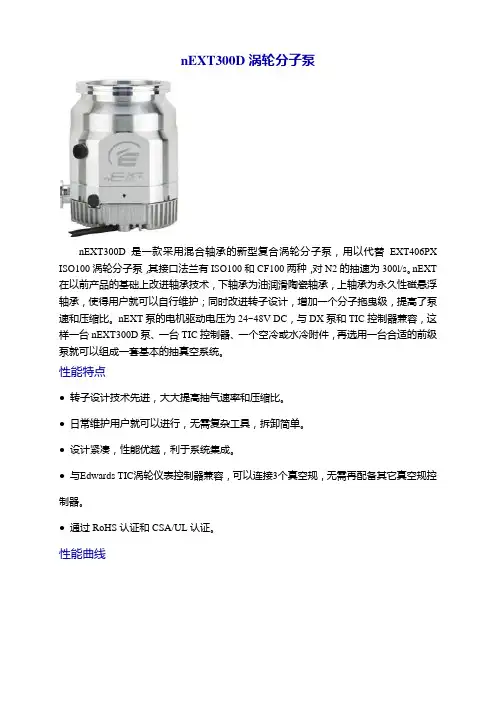

nEXT300D涡轮分子泵
nEXT300D涡轮分子泵
nEXT300D是一款采用混合轴承的新型复合涡轮分子泵，用以代替EXT406PX ISO100涡轮分子泵，其接口法兰有ISO100和CF100两种，对N2的抽速为300l/s。
nEXT 在以前产品的基础上改进轴承技术，下轴承为油润滑陶瓷轴承，上轴承为永久性磁悬浮轴承，使得用户就可以自行维护；同时改进转子设计，增加一个分子拖曳级，提高了泵速和压缩比。
nEXT泵的电机驱动电压为24~48V DC，与DX泵和TIC控制器兼容，这样一台nEXT300D泵、一台TIC控制器、一个空冷或水冷附件，再选用一台合适的前级泵就可以组成一套基本的抽真空系统。
性能特点
●转子设计技术先进，大大提高抽气速率和压缩比。
●日常维护用户就可以进行，无需复杂工具，拆卸简单。
●设计紧凑，性能优越，利于系统集成。
●与Edwards TIC涡轮仪表控制器兼容，可以连接3个真空规，无需再配备其它真空规控制器。
●通过RoHS认证和CSA/UL认证。
性能曲线
安装尺寸
订货信息
技术参数
* 根据应用也可以使用较小的前级泵，可以使用极限真空小于5 mbar的隔膜泵，如XDD1。
† 高于该流速，转速将会下降到额定转速以下。
‡ 功耗80 W
空冷和水冷附件需另购。
机泵常用滚动轴承介绍
机泵常用滚动轴承介绍
（余志红2016.04.14）
一、轴承代号的意义：
举例说明：7310B
7：表示轴承类型（角接触球轴承）；
3：表示轴承的直径系列，及承载情况，3属于承受中载；
10：表示轴承的内径，内径为：系数*5，10即表示轴承内径为10*5=50（mm);
B：表示轴承的接触角（40度）。
二、机泵常用轴承：
1、7000系列：表示角接触球轴承，此系列轴承作为定位轴承必须成对使用，单个轴承只能承受单向轴向力。
其接触角有：B-40度、AC-25度、C-15度；
2、6000系列：表示深沟球轴承，主要承受径向支撑力，也能承受小部分的轴向力。
其游隙有C1、C2、C
3、C
4、C
5、C0系列。
C0表示标准游隙。
图解13种轴承的特点、区别和用途
图解13种轴承的特点、区别和用途轴承是机械设备中举足轻重的零部件。
它的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。
轴承按承载方向或公称接触角不同，分为：向心轴承、推力轴承。
按滚动体种类，分为：球轴承，滚子轴承。
按能否调心，分为：调心轴承，非调心轴承（刚性轴承）。
按滚动体的列数，分为：单列轴承，双列轴承，多列轴承。
按部件能否分离，分为：可分离轴承，不可分离轴承。
此外还有按结构形状和尺寸大小的分类。
本文主要分享13种常见轴承的特点、区别和对应的用途。
一、角接触球轴承套圈与球之间有接触角，标准的接触角为15°、30°和40°，接触角越大轴向负荷能力也越大，接触角越小则越有利于高速旋转，单列轴承可承受径向负荷与单向轴向负荷。
结构上为背面组合的两个单列角接触球轴承共用内圈与外圈，可承受径向负荷与双向轴向负荷。
主要用途：单列：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴。
双列：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械。
二、调心球轴承双排钢珠，外圈滚道为内球面型，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，圆锥孔轴承通过使用紧固件可方便地安装在轴上，主要承受径向载荷。
主要用途：木工机械、纺织机械传动轴、立式带座调心轴承。
三、调心滚子轴承该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子，按内部结构的不同，分为R、RH、RHA和SR四种型式，由于外圈滚道的圆弧中心与轴承中心一致，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，可承受径向负荷与双向轴向负荷。
主要用途：造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。
四、推力调心滚子轴承该类轴承中球面滚子倾斜排列，由于座圈滚道面呈球面，具有调心性能，因此可允许轴有若干倾斜，轴向负荷能力非常大，在承受轴向负荷的同时还可承受若干径向负荷，使用时一般采用油润滑。
分子泵用磁悬浮轴承研究
分子泵用磁悬浮轴承摘要：磁悬浮轴承以其无摩擦、不需润滑的特点，成为解决真空分子泵油污染、多角度安装等多种问题的最佳方案之一。
真空分子泵的行业标准和工业需求，对磁悬浮轴承的设计提出了较高的要求。
针对分子泵的特点，设计了5自由度主动控制的磁悬浮轴承，通过系统辨识获得了准确的系统模型，通过对系统模态的抑制，达到了良好的控制效果。
经过实验测量，采用磁悬浮轴承支承的分子泵的性能完全达到了工业要求。
关键词：磁悬浮；磁轴承；分子泵Magnetic bearing for molecular pumpAbstract: The magnetic bearing has been one of best solutions for molecular pumps to solve the problems of oil pollution and installation in any orientation since its contactless and oil-free properties. The industry standard and demands of molecular pumps require high design level of magnetic bearing. The magnetic bearings have achieved good performance by 5-axis active control, identifying accurate models and reducing vibration levels. The experiment results show molecular pumps with magnetic bearings completely meet the industry requirementsKey words: magnetic suspension, active magnetic bearing, molecular pump0 引言分子泵是利用高速旋转的转子把动量传输给气体分子，使之获得定向速度，从而被压缩、被驱向排气口后为前级抽走的一种真空泵[1]。
汽轮机轴承知识（图文）
汽轮机轴承知识（图文）1汽轮机的轴承的类型汽轮机的轴承有推力轴承和支持轴承两种：双人出游来这订房超浪漫！广告1、支持轴承是承担转子的重量及转子不平衡质量产生的离心力，并确定转子的径向位置，保证转子中心与气缸中心一致，以保证转子与静止部分间正确的径向间隙。
2、推力轴承是承受转子上未平衡的轴向推力，并确定转子的轴向位置，以保证动、静部分间的轴向间隙。
2汽轮机支撑轴承的工作原理滑动支撑轴承中，轴瓦内圆直径略大于轴颈外径，转子静止时，轴颈处在轴瓦底部，轴颈与轴瓦之间自然形成楔形间隙。
如果连续向轴承间隙中供应具有一定压力和粘度的润滑油，当轴颈旋转时，润滑油随之转动，在右侧的间隙中，润滑油被从宽口带向窄口。
由于此间隙进口油量大于出口油量，润滑油便聚集在狭窄的楔形间隙中而是油压升高。
当间隙中的油压超过轴颈上的载荷时，就把轴颈抬起。
轴颈被抬起后，间隙增大，油压又有所降低，轴颈又下落一些，直到间隙中的油压与载荷平衡时，轴颈便稳定在一定的位置上旋转。
此时，轴颈与轴瓦完全被油膜隔开，形成了液体摩擦。
展开剩余89%3汽轮机推力轴承的工作原理推力轴承的结构就是在推理盘的正反面各安装了若干块推力瓦片，靠发电机侧的我们一般称之为工作瓦，主要承受正向轴向推力，另一侧的我们称为非工作瓦，主要承受有时瞬时出现的反推力。
汽轮机转动后，润滑油跟着推力盘一起转动，进入推力盘与瓦块之间的间隙，当转子产生轴向推力时，间隙中的油层受到压力，并传递给推力瓦块，由于推力瓦快是偏心支承的，受力就产生了偏转，这样就与推力盘之间构成了楔形间隙；随着汽机转速升高，油膜建立，此时，推力盘与推力瓦块之间完全被油膜隔开，形成了液体摩擦。
汽轮机径向轴承分为固定瓦轴承与可倾瓦轴承两类。
1，固定瓦轴承固定瓦轴承油圆柱轴承、椭圆瓦轴承、多油锲和多油叶轴承（目前不大采用）。
普通的圆柱轴承，由上下半组成。
下半轴承体外圆设有三个径向调整垫块，上半轴承顶部设一个径向调整垫块，供轴承调整用。
磁悬浮技术在分子泵轴承上的应用
1、分子泵中的磁悬浮轴承轴承是分子泵的关键部件。
轴承的质量、性能和寿命直接影响分子泵的性能和使用寿命。
现阶段常见的分子泵轴承有滚珠轴承和正在发展中的磁悬浮轴承。
磁悬浮轴承是利用磁力作用将转子悬浮于空中，使转子与定子之间没有机械接触。
其原理是磁感应线与磁浮线垂直，轴心与磁浮线平行，因此转子的重量就固定在运转的轨道上(如图4所示)，利用几乎无负载的轴心往反磁浮线方向顶撑，形成整个转子悬空，在固定运转轨道上。
滚珠轴承结构简单，价格便宜，现在仍然被大量使用，而且新开发的脂润滑式的分子泵也可实现小型化，随着材料科学的进步，越来越多的滚珠轴承使用了陶瓷材料，维修周期也可在两年以上。
但磁悬浮式分子泵依然是现代分子泵发展的主流趋势，因为磁悬浮轴承有着其他种类轴承不可替代的优势：1)不用任何润滑油，可实现完全无油化。
2)由于转子与定子之间没有机械接触，轴承的寿命非常长。
3)与传统轴承相比，转子可运行到很高的转速。
4)振动与噪声很低。
5)泵的安装姿态不受限制，可任意角度安装。
2、磁悬浮轴承的应用由于磁悬浮轴承所体现出的众多优点，从20世纪70年代开始，许多真空设备公司就开始研究此项技术，使其应用于分子泵技术领域。
经过()翻阅文献查得：1976年，德国LEYBOLD公司开发了世界上第一台完全无接触的磁悬浮轴承分子泵。
其结构与现在广泛使用的磁悬浮轴承结构有所不同，分子泵中心轴是固定的，转子绕中心轴旋转。
但由于技术并不成熟，事故多，成本高，未能普及。
直至20世纪80年代中期，日本一些真空设备制造公司，在德国的磁悬浮技术基础上进行改进，开发出结构更为合理，性能更为先进的内环式旋转磁悬浮涡轮分子泵。
刚体在空间固定时，需要控制其三个平移自由度和三个回转自由度。
对于涡轮分子泵的转子来说，为保证其正常工作，沿轴线回转的自由度不能限制，其余五个自由度需加以控制。
磁悬浮轴承对其转子的支撑力及自由度的控制可通过永久磁铁及电磁铁来实现。
对五个自由度进行控制的磁悬浮轴承称为五轴控制型，对四个自由度进行控制的称为四轴控制型，同理，磁悬浮轴承还有三轴控制型、两轴控制型及一轴控制型。
轴承的种类和轴承型号的含义(图)
轴承的种类和轴承型号的含义(图)滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷。
角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。
外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。
主要供简单的外壳使用。
直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。
球轴承：滚动体是球的滚动轴承。
深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。
推力球轴承：滚动体是球的推力滚动轴承。
滚子轴承：滚动体是滚子的滚动轴承。
圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。
圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。
滚针轴承：滚动体是滚针的向心滚动轴承。
球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。
有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。
推力滚子轴承：滚动体是滚子的推力滚动轴承。
推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。
推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。
推力滚针轴承：滚动体是滚针的推力滚动轴承。
滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷。
角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。
外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。
主要供简单的外壳使用。
直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。
球轴承：滚动体是球的滚动轴承。
深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。
推力球轴承：滚动体是球的推力滚动轴承。
滚子轴承：滚动体是滚子的滚动轴承。
圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径，学海无涯苦作舟
涡轮分子泵常见的几种轴承介绍
由于涡轮分子泵是高速旋转的机械，因此轴承是涡轮分子泵的关键部件。
涡轮分子泵的轴承有如下几种：
1、油润滑轴承现在大部分涡轮分子泵转子都用油润滑轴承。
因为这种轴承在转子的排气侧，因此油蒸汽不会到达涡轮分子泵的入口。
油通过轴上开的倒锥孔上油润滑上、下轴承。
在油循环的过程中，应能控制加速、减速、全速运转，转速降低运行或电源故障时的油量。
转子和轴承的温度可能超过65℃。
通常，高于此温度时油便开始分解，油温度越高，则油中出现油泥或油呈胶状的速率越快。
因此，使用者应充分了解工作条件的限制，以免产生不希望的分解物。
一直在高真空条件下工作的泵，通常不会有问题。
在正常工作条件下，油润滑的泵可运行数年而不用去管油或轴承问题。
在工作压强的高压端，通过轴承的油流可用来散失掉气体摩擦热。
在低压下主要是油的摩擦本身造成转子温度增高。
2、油脂润滑轴承最近开发出的有效粘度低，蒸汽压极低的轴承用油脂，使涡轮分子泵避免了在抽气时或放大气时都要小心，尤其当转子在高速工作时以免高速流动的油进到入口处。
对油脂轴承，这样顾虑是不必要的。
因此，唯一的油污染是通过停泵时泵中油的气相扩散。
油脂润滑的主要缺点可能是由于油脂中液体成分的蒸发而造成损耗。
使用者要定期加注油脂。
如在不停的工作下每年加注一次或在间歇工作下每10000 小时加注一次。
使用油脂润滑是使涡轮分子泵简单，可靠和确保安全工作的主要措施。
3、气膜轴承使用空气膜轴承的涡轮分子泵已有商品出售，因为空气轴承。
