活性阳离子聚合
nCH2=CH O-i-Bu
CH3 CH I I2
HI/I2
(CH2-CH)n O-i-Bu
+ CH3-CH O-i-Bu I
I2
O-i-Bu
IBVE
CH3 CH
﹏
+ CH2-CH
I
I2
12
O-i-Bu
O-i-Bu
乙烯基醚类单体（CH2=CHOR）的 活性阳离子聚合方法
确定HI/I2引发剂？活化剂？
从机理上分析 一般这类聚合的活性中心（碳阳离子）的稳定性差。 存在如下副反应：
ß -位质子氢酸性 较强
H
CH-CH+B- CH=CH + H+BX X
其ß -位质子氢的酸 性还与反离子有关
结果：使聚合易产生链转移
1
思考的问题
阳离子聚合是否能实现活性化？
活性化的基本原理是什麽？
2
阳离子聚合的三种平衡态
例如：
CH2=CH OR HI/I2 活性聚合
CH =CH CH2 2 CH
n
HI/I2 不能进行活性聚合
CH3
24
活性阳离子聚合在合成中的应用
1.不同侧基的单分散聚合物合成
序列结构可控性在聚合物的合成中应注意考虑的 两项措施：
（1）第二单体的反应性要小于第一单体 （2）加入第二单体的摩尔量要与引发剂量相同
nCH2=CH O-i-Bu
IBVE单体
I2 活性化？
(CH2-CH)n O-i-Bu
PIBVE分子量分布很宽
nCH2=CH O-i-Bu
HI
活性化？
(CH2-CH)n O-i-Bu
得到加成物
11
乙烯基醚类单体（CH2=CHOR）的 活性阳离子聚合方法
而使用HI/I2引发体系活性阳离子聚合获得成功
◆高分子数目及其分子量只与HI有关
◆DP=[IBVE]0 / [HI]0
◆[HI]0
Rp
HI为引发剂；I2为活化剂
13
从研究结果得出的两个推论
1 阳离子活性聚合反应中，活化剂的路易士酸酸性 要适中。 太弱起不到活化作用；太强起不到安定作用 2 除HI/I2引发体系外，肯定存在其它引发剂/活化剂 组合的阳离子活性聚合引发体系。
实现活性阳离子聚合的基本原理
在阳离子聚合中，利用特定的反离子与碳阳离子 之间的相互作用，使不安定的碳阳离子安定化。
Ri＞Rp
安定化含义 有利于阳离子活性聚合的适宜松散程度的且不易 发生链转移的离子对
8
活性阳离子聚合的开发
国际上主要两大Research Group: 日本高分子学会前会长、京都大学东村敏延 为代表的研究组对乙烯基醚类单体进行ቤተ መጻሕፍቲ ባይዱ广泛 研究 美国Arkron大学J.P.Kennedy为代表的研究组 对异丁烯单体进行了广泛研究
9
乙烯基醚类单体（CH2=CHOR）的 活性阳离子聚合方法
1 用反离子使碳阳离子安定化
（1）HI/I2引发体系（原始工作）
nCH2=CH O-i-Bu
HI/I2
(CH2-CH)n O-i-Bu
问题 在上述体系中如何确定引发剂和催化剂？
10
乙烯基醚类单体（CH2=CHOR）的 活性阳离子聚合方法
上述工作获得成功前人们也进行过如下尝试：
6
双峰实验结果的本质
CH2-CH+B- X
非离解状态的离子对
CH2-CH+ + BX
裸阳离子
低分 子量 一侧
高分 子量 一侧
虽然其反应活性较弱，ß 氢酸性较弱，不易发生链 转移，活性种寿命长。Mn 与转化率有关
裸阳离子活性高，寿 命短，易形成高分子 量聚合物。Mn与转化 率无关
7
活性阳离子聚合机理
例如 HI/ZnI2引发体系 （改变活化剂） 磷酸酯/ZnI2引发体系（改变引发剂）
14
乙烯基醚类单体（CH2=CHOR）的 活性阳离子聚合方法
2 添加弱碱使碳阳离子安定化 （1）添加醚类 （2）添加酯类 （3）添加胺类
15
乙烯基醚类单体（CH2=CHOR）的 活性阳离子聚合方法
添加强路易士酸不能对碳阳离子起保护作用，如： CH2=CH O-R EtAlCl2
17
活性阳离子聚合的影响因素
单体 结构 碳阳离子亲电性 阳离子活性聚合 碳阳离子 安定化 反离子亲核性
活化剂的 酸性
反离子自 身亲核性
18
反离子的亲核性及其影响
CH2=CH OR
HB
CH3-CH-B OR
MXn
CH3-CH…B … MXn OR
活性聚合
19
1）不同酸根离子的影响
讨论
如何设计实验研究其酸根的影响？
20
同类酸根的影响 方案：设计不同R基团的RCOOH作引发剂 R -CH3 -CH2Cl -CHCl2 -CCl3 -CF3 Mw / M n 1.31 1.21 1.12 1.07 1.06
不同酸根的影响
方案：改用RSO3 H作引发剂代替RCOOH
21
2）不同活化剂的影响 酸性适中，有利于阳离子的安定化，实现活性聚 合 3）添加盐的影响
体系中以强路易士酸作活化剂时，可添加季铵盐 或季鏻盐实现活性化。
目的：提高反离子的亲核性
思考：从安定化角度出发，应注意什麽？
22
单体结构对活性聚合的影响
单体结构
单体的 亲电性
离子对的 紧密程度 （安定化）
对乙烯基单体，其取代基的供电性越大，由此而产生的 碳阳离子的亲电性越小，越稳定。
23
单体结构对活性聚合的影响
A+B- A+‖B- A++ B自由离子 对聚合速 率贡献最 大
紧密离子对
松动离子对
讨论：
按照阳离子聚合特征，其活性化是否从提高活性入手？
3
日本京都大学东村敏延的研究工作
苯乙烯单体
HClO4
聚苯乙烯
CH2Cl2
双峰性分子量分布现象
高 溶 剂 极 性 低 高 分子量 低
4
虚线：高转化率 实线: 低转化率 溶剂：CH2Cl2
实验现象
1.分子量分布曲线出现双峰。 2.峰值随溶剂极性的变化而变化。 3.高极性溶剂时，其峰出现高分子量一侧的单峰。
4.低极性溶剂时，也只出现低分子量一侧的单峰。
5. 低分子量产物的Mn与转化率有关；而高分子量 产物的Mn与转化率几乎无关。
5
讨论
这种实验现象揭示出了什么结果？
●聚合体系中存在两种活性种 ●活性种形态与溶剂极性有关 ●阳离子活性聚合与反离子(引发剂） 有关
CH3COOH
CH3 CH OOCCH3
O-R
+ CH3 CH
O-R
OC-CH3 O AlEtCl2
远离碳阳离子非安定化
16
乙烯基醚类单体（CH2=CHOR）的 活性阳离子聚合方法
添加醚类可使碳阳离子转变为安定的氧阳离子结构
+ CH OR
MXnY
O
+ CH O OR
MXnY
添加醚的结构应考虑立体位阻作用
合集下载
高分子化学第三章
阳离子聚合的特点： 快引发，快增长，难终止和易转移。
(二)阴离子聚合
在链式聚合反应中，活性中心为阴离子的聚 合反应。常用的引发剂有碱金属、丁基锂等亲核 试剂。
阴离子聚合反应的通式可表示如下：
A B M BM A M M n
其中B－为阴离子活性中心，A+为反离子，一般 为金属离子。与阳离子聚合不同，阴离子聚合中 ，活性中心可以是自由离子、离子对，以及处于 缔合状态的阴离子。
酸根的亲核性不能太强，否则会与活性中心结合成 共价键而终止，如HCl
CH3 CH A X
A CH3 CH
X
不同质子酸的酸根的亲核性不同
氢卤酸的X－亲核性太强，不能作为阳离子聚合引发剂， 如HCl引发异丁烯
(CH3)3C Cl
(CH3)3C Cl
HSO4－ H2PO4－的亲核性稍差，可得到低聚体。 HClO4，CF3COOH，CCl3COOH的酸根较弱，可生成高聚 物。
Lewis酸引 发
傅-克（俗称Friedel-Grafts催化剂）反应中的各种
金属卤化物，都是电子的接受体，称为Lewis酸。
从工业角度看，是阳离子聚合最重要的引发剂。
Lewis酸包括： 金属卤化物：
BF3 , AlCl3, SnCl4 , TiCl4, SbCl5, PCl5, ZnCl2 金属卤氧化物:
离子聚合：活性中心是离子的聚合。
根据中心离子电荷性质的不同 阳离子聚合 阴离子聚合
离子聚合的理论研究开始于五十年代:
1953年，Ziegler在常温低压下制得PE 1956年，Szwarc发现了“活性聚合物”
多数烯烃单体都能进行自由基聚合，但是 离子聚合却有极高的选择性。 原因: 离子聚合对阳离子和阴离子的稳定性要求 比较严格。
(二)阴离子聚合
在链式聚合反应中，活性中心为阴离子的聚 合反应。常用的引发剂有碱金属、丁基锂等亲核 试剂。
阴离子聚合反应的通式可表示如下：
A B M BM A M M n
其中B－为阴离子活性中心，A+为反离子，一般 为金属离子。与阳离子聚合不同，阴离子聚合中 ，活性中心可以是自由离子、离子对，以及处于 缔合状态的阴离子。
酸根的亲核性不能太强，否则会与活性中心结合成 共价键而终止，如HCl
CH3 CH A X
A CH3 CH
X
不同质子酸的酸根的亲核性不同
氢卤酸的X－亲核性太强，不能作为阳离子聚合引发剂， 如HCl引发异丁烯
(CH3)3C Cl
(CH3)3C Cl
HSO4－ H2PO4－的亲核性稍差，可得到低聚体。 HClO4，CF3COOH，CCl3COOH的酸根较弱，可生成高聚 物。
Lewis酸引 发
傅-克（俗称Friedel-Grafts催化剂）反应中的各种
金属卤化物，都是电子的接受体，称为Lewis酸。
从工业角度看，是阳离子聚合最重要的引发剂。
Lewis酸包括： 金属卤化物：
BF3 , AlCl3, SnCl4 , TiCl4, SbCl5, PCl5, ZnCl2 金属卤氧化物:
离子聚合：活性中心是离子的聚合。
根据中心离子电荷性质的不同 阳离子聚合 阴离子聚合
离子聚合的理论研究开始于五十年代:
1953年，Ziegler在常温低压下制得PE 1956年，Szwarc发现了“活性聚合物”
多数烯烃单体都能进行自由基聚合，但是 离子聚合却有极高的选择性。 原因: 离子聚合对阳离子和阴离子的稳定性要求 比较严格。
活性阳离子聚合及其机制ppt课件
引发剂 共引发剂
1 2
配合物
1 2
C H ( A l C l )+ C H C H C H C H C H ( A l C l ) 2 5 4 2 2 5 2 4 3 3 C H C H C H C H 3 5 3 5 4 4 C H C H 3 3
1,2加成
4.2
阳离子聚合
继续加成之前首先是分子内重排，而后再进行链增长 5 C H 3 1 2 2 1 3 分 子 内 重 排 C H C H C H ( A l C l ) C H H H ( A l C l ) 25 2 4 2 5C 2C 2C 4 3 4 C H C H C H 3 3 5 4 C H 3 1,3加成 5 C H C H 3 3 2 2 1 1 3 C H HC HC H 2C 3 C H H H H H ( A l C l ) 2 5C 2C 2 CC 2C 4 3 4 C HC H C H 3 5 3 4 C H 3 5 5 C H C H 3 3 1 2 3 2 3 1 分 子 内 重 排 C H C H C H C C H C H C ( A l C l )+ 2 5 2 2 2 2 4 4 4 C H C H 3 3 由1,2-加成变为1,3-加成 或 由1,2-聚合变为1,3-聚合
• 新引发体系、新单体不断开发, 成就瞩目。 活性阳离子聚合的成功开发, 使得利用阳离 子聚合进行高分子精细合成、获得新聚合 物, 如含末端功能基聚合物及嵌段共聚物等 成为可能, 有关研究甚为活跃。 • 与其它方法相比, 利用活性阳离子聚合合成 嵌段共聚物的优点在于它的高嵌段效率(即 无均聚物生成) , 并能容易地控制链段长度 与聚合产物的分子量分布。
• • •
⒉ 链增长反应 ⑴ 用Lewis酸作引发剂的链增长反应
1 2
配合物
1 2
C H ( A l C l )+ C H C H C H C H C H ( A l C l ) 2 5 4 2 2 5 2 4 3 3 C H C H C H C H 3 5 3 5 4 4 C H C H 3 3
1,2加成
4.2
阳离子聚合
继续加成之前首先是分子内重排，而后再进行链增长 5 C H 3 1 2 2 1 3 分 子 内 重 排 C H C H C H ( A l C l ) C H H H ( A l C l ) 25 2 4 2 5C 2C 2C 4 3 4 C H C H C H 3 3 5 4 C H 3 1,3加成 5 C H C H 3 3 2 2 1 1 3 C H HC HC H 2C 3 C H H H H H ( A l C l ) 2 5C 2C 2 CC 2C 4 3 4 C HC H C H 3 5 3 4 C H 3 5 5 C H C H 3 3 1 2 3 2 3 1 分 子 内 重 排 C H C H C H C C H C H C ( A l C l )+ 2 5 2 2 2 2 4 4 4 C H C H 3 3 由1,2-加成变为1,3-加成 或 由1,2-聚合变为1,3-聚合
• 新引发体系、新单体不断开发, 成就瞩目。 活性阳离子聚合的成功开发, 使得利用阳离 子聚合进行高分子精细合成、获得新聚合 物, 如含末端功能基聚合物及嵌段共聚物等 成为可能, 有关研究甚为活跃。 • 与其它方法相比, 利用活性阳离子聚合合成 嵌段共聚物的优点在于它的高嵌段效率(即 无均聚物生成) , 并能容易地控制链段长度 与聚合产物的分子量分布。
• • •
⒉ 链增长反应 ⑴ 用Lewis酸作引发剂的链增长反应
阳离子聚合
胺：形成稳定的季铵盐 无引发活性
HMnM (CR) + XA ktr,s HMnMA + X (CR)
苯醌：自由基聚合的阻聚剂， 对阳离子聚合起阻聚作用，将质子转移给苯醌分子， 形成稳定的二价阳离子而终止。
2 HMnM (CR) + O
O
2 HMnM + HO
2
OH
(CR)2
自由基聚合：苯醌的阻聚作用机理
丁基橡胶：氯甲烷为溶剂 －100℃以下，主要向单体转移； －100℃以上，主要向溶剂转移。
拐点
1/T
6.3.5 影响阳离子聚合的因素 （1）溶剂的影响
AB
AB
AB
A +B
共价键
紧密离子对 被溶剂隔开的离子对 平衡离子对(松对)
自由离子
大多数聚合活性种处于平衡离子对和自由离子状态 kp(+) ：自由离子增长速率常数 kp(±) ：离子对增长速率常数 kp(+) > kp(±) 1~3个数量级
因此，阳离子聚合引发体系较少离解成自由离子
（2）反离子
z 反离子对阳离子聚合影响很大。 z 反离子的亲核性
亲核性过强，易与碳阳离子结合，使链终止。
z 反离子的体积 体积大，离子对疏松，聚合速率大。
（3）聚合温度
对聚合速率的影响
kR =
ki kp kt
kR =
Ai Ap At
e-(Ei
+
Ep
-
Et)
丁二烯、异戊二烯等，π电子流动性很大，易诱导
极化，能按上述三种机理进行聚合。
（3）溶剂
自由基聚合
9 影响引发剂的诱导分解和链转移反应。
9 向溶剂链转移，降低分子量 9 笼蔽效应，降低引发剂效率 f 9 溶剂加入，减小了[M]，降低了Rp 9 水也可作介质而进行悬浮、乳液聚合等
第二章 第三节阳离子聚合反应
3.4 阳离子聚合反应机理 阳离子聚合由链引发、链增长、链终止及链转移四个 主要基元反应所组成。其特点为：快引发、快增长、易转 移、难终止。 3.4.1 链引发 阳离子聚合引发速率很快，活化能Ei=8.4~21kJ/mol， 远低于自由基聚合引发(Ed=105~125kJ/mol)。
3.4.2 链增长 链增长是通过把单体分子连续地插入单体的活性中心 的正负离子间而发生。 1. 单体的反应活性 双键上取代基的给电子性越强，双键电子云密度越高， 越易受亲电试剂进攻，单体活性越高； 但一旦生成链碳阳离子后，给电子取代基分散碳阳离 子的电正性，降低链碳阳离子的活性，起稳定链碳阳离子 的作用，即单体的反应活性与其形成的增长链活性相反。
c. 立体规整度以及立体规整性（全同立构亦 或间同立构）随溶剂极性不同而改变 非极性溶剂有利于立体规整度的提高。 非极性溶剂有利于全同立构的生成，而 极性溶剂有利于间同立构的生成。
4. 阳离子聚合中的异构化反应 碳阳离子可进行重排形成更稳定的碳阳离子， 在阳离子聚合中也存在这种重排反应，如： 3-甲基-1-丁烯的阳离子聚合：
3.5.3 添加某些链转移剂或终止剂(往往是主要终止 方式）
HMnM+(CR)－ + XA → HMnMA + XCR
除碳阳离子外，通常硫、氧阳离子活性都较 低，添加水、醇、酸、酐、酯、醚等，实际上都 能使链终止。 在阳离子聚合中，真正的动力学链终止反应 比较稀少，但又不像阴离子聚合，很难生成活的 聚合物，主要原因在于体系难以做到完全除尽上 述杂质。
ii/ 酸根的亲核性 酸根的亲核性过强，与碳阳离子的离解程度较小，则 不利于单体向离子对插入增长。 如卤化氢的X－亲核性非常强，与碳阳离子之间可以形 成稳定的共价键，所以不能作为阳离子聚合的引发剂使用。 超强酸由于酸性极强，离解常数大，活性高，引发速 率快，且生成的抗衡阴离子亲核性弱，难以与增长链活性 中心成共价键而使反应终止。
活性阳离子聚合法合成嵌段共聚物的研究进展
作者简介:张荣福 男,江西省全南县人,1973年7月出生。
1993年毕业于赣南师范学院化学系,1997年9月考入中山大学高分子与材料科学系,现师从于卢江副教授从事有关阳离子聚合与功能高分子的合成方面的研究。
现已发表论文2篇;3 广东省自然科学基金资助项目、国家自然科学基金资助项目(29874040);33联系人。

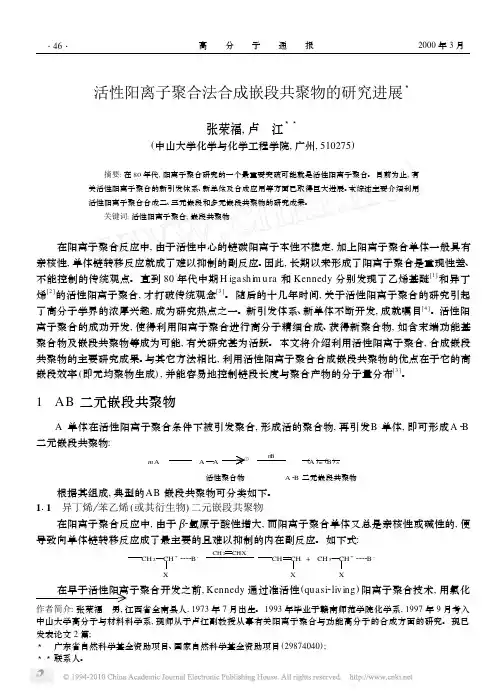

活性阳离子聚合法合成嵌段共聚物的研究进展3张荣福,卢 江33(中山大学化学与化学工程学院,广州,510275) 摘要:在80年代,阳离子聚合研究的一个最重要突破可能就是活性阳离子聚合。
目前为止,有关活性阳离子聚合的新引发体系、新单体及合成应用等方面已取得巨大进展。
本综述主要介绍利用活性阳离子聚合合成二、三元嵌段和多元嵌段共聚物的研究成果。
关键词:活性阳离子聚合;嵌段共聚物在阳离子聚合反应中,由于活性中心的链碳阳离子本性不稳定,加上阳离子聚合单体一般具有亲核性,单体链转移反应就成了难以抑制的副反应。
因此,长期以来形成了阳离子聚合是重现性差、不能控制的传统观点。
直到80年代中期H igash i m u ra 和Kennedy 分别发现了乙烯基醚[1]和异丁烯[2]的活性阳离子聚合,才打破传统观念[3]。
随后的十几年时间,关于活性阳离子聚合的研究引起了高分子学界的浓厚兴趣,成为研究热点之一。
新引发体系、新单体不断开发,成就嘱目[4]。
活性阳离子聚合的成功开发,使得利用阳离子聚合进行高分子精细合成、获得新聚合物,如含末端功能基聚合物及嵌段共聚物等成为可能,有关研究甚为活跃。
本文将介绍利用活性阳离子聚合,合成嵌段共聚物的主要研究成果。
与其它方法相比,利用活性阳离子聚合合成嵌段共聚物的优点在于它的高嵌段效率(即无均聚物生成),并能容易地控制链段长度与聚合产物的分子量分布[3]。
1 AB 二元嵌段共聚物A 单体在活性阳离子聚合条件下被引发聚合,形成活的聚合物,再引发B 单体,即可形成A 2B 二元嵌段共聚物:m A A —A A 活性聚合物 n B (A )m (B )n A 2B 二元嵌段共聚物根据其组成,典型的AB 嵌段共聚物可分类如下。
高分子化学7(阳离子聚合)
聚合反应分类
根据聚合机理，聚合反应可分为连锁 聚合和逐步聚合。阳离子聚合属于连 锁聚合的一种。
根据聚合物的结构和性能，聚合反应 可分为均聚合、共聚合和嵌段聚合等 。阳离子聚合可用于制备均聚物和共 聚物。
02
阳离子聚合基本原理
阳离子聚合的机理
01
02
03
链引发
引发剂在阳离子作用下形 成活性中心，引发单体聚 合。
高分子化学7(阳离子聚合)
• 引言 • 阳离子聚合基本原理 • 阳离子聚合的单体 • 阳离子聚合催化剂 • 阳离子聚合的影响因素 • 阳离子聚合的应用 • 结论
01
引言
主题简介
01
阳离子聚合是一种通过阳离子引 发的高分子聚合反应，其特点是 聚合过程中聚合物链带有正电荷 。
02
阳离子聚合在工业生产中具有重 要应用，如合成橡胶、塑料、涂 料等。
动力学参数的确定
通过实验数据拟合动力学方程，求得反应速率常数、活化能等动力 学参数。
阳离子聚合的活化能
活化能的概念
01
指引发聚合反应所需的最低能量。
活化能的影响因素
02
引发剂类型、单体类型、溶剂极性等。
活化能与聚合速率的关系
03
活化能越高，聚合速率越快；反之，活化能越低，聚合速率越
慢。
03
阳离子聚合的单体
选择依据
选择催化剂时应考虑其活性、稳定性、毒性等因素，以及聚合物的性能要求和 生产成本等因素。
05
阳离子聚合的影响因素
温度和压力的影响
温度
阳离子聚合反应是放热反应，温度升高会导致聚合速率增加，但同时也会加速聚 合物链断裂，影响聚合物分子量。因此，需要选择适当的温度以获得高分子量聚 合物。
活性阳离子聚合
ZnI2
ZnI2
+
-
CH2=CH O-i-Bu
HI
甲苯-40℃
第一单体IBVE
CH3 - CH - CH2-CH I O-i-Bu O-CH2-CH2-OCO
+
-
ZnI2
CH2=CHOCH2CH2OCO
实验现象
讨论 这种实验现象揭示出了什么结果？
●聚合体系中存在两种活性种 ●活性种形态与溶剂极性有关 ●阳离子活性聚合与反离子(引发剂） 有关
双峰实验结果的本质
CH2-CH+B- CH2-CH+ + B-
X
X
非离解状态的离子对
裸阳离子
虽然其反应活性较弱，ß-氢酸性较弱，不易发生链转移，活性种寿命长。Mn与转化率有关
分子量
高
低
溶剂极性
高
低
虚线：高转化率
实线: 低转化率
溶剂：CH2Cl2
HClO4
CH2Cl2
分子量分布曲线出现双峰。
峰值随溶剂极性的变化而变化。
高极性溶剂时，其峰出现高分子量一侧的单峰。
低极性溶剂时，也只出现低分子量一侧的单峰。
低分子量产物的Mn与转化率有关；而高分子量 产物的Mn与转化率几乎无关。
不同酸根的影响
方案：设计不同R基团的RCOOH作引发剂
方案：改用RSO3 H作引发剂代替RCOOH
酸性适中，有利于阳离子的安定化，实现活性聚合 体系中以强路易士酸作活化剂时，可添加季铵盐或季鏻盐实现活性化。 目的：提高反离子的亲核性 思考：从安定化角度出发，应注意什麽？
2）不同活化剂的影响
讨论 如何设计实验研究其酸根的影响？
同类酸根的影响
ZnI2
+
-
CH2=CH O-i-Bu
HI
甲苯-40℃
第一单体IBVE
CH3 - CH - CH2-CH I O-i-Bu O-CH2-CH2-OCO
+
-
ZnI2
CH2=CHOCH2CH2OCO
实验现象
讨论 这种实验现象揭示出了什么结果？
●聚合体系中存在两种活性种 ●活性种形态与溶剂极性有关 ●阳离子活性聚合与反离子(引发剂） 有关
双峰实验结果的本质
CH2-CH+B- CH2-CH+ + B-
X
X
非离解状态的离子对
裸阳离子
虽然其反应活性较弱，ß-氢酸性较弱，不易发生链转移，活性种寿命长。Mn与转化率有关
分子量
高
低
溶剂极性
高
低
虚线：高转化率
实线: 低转化率
溶剂：CH2Cl2
HClO4
CH2Cl2
分子量分布曲线出现双峰。
峰值随溶剂极性的变化而变化。
高极性溶剂时，其峰出现高分子量一侧的单峰。
低极性溶剂时，也只出现低分子量一侧的单峰。
低分子量产物的Mn与转化率有关；而高分子量 产物的Mn与转化率几乎无关。
不同酸根的影响
方案：设计不同R基团的RCOOH作引发剂
方案：改用RSO3 H作引发剂代替RCOOH
酸性适中，有利于阳离子的安定化，实现活性聚合 体系中以强路易士酸作活化剂时，可添加季铵盐或季鏻盐实现活性化。 目的：提高反离子的亲核性 思考：从安定化角度出发，应注意什麽？
2）不同活化剂的影响
讨论 如何设计实验研究其酸根的影响？
同类酸根的影响
阳离子聚合物
“阳离子聚合物”资料合集目录一、阳离子聚合物的合成及其应用研究二、阳离子聚合物基因载体的合成及其性能研究三、环氧氯丙烷二甲胺阳离子聚合物的合成四、阳离子聚合物改性膨润土对六价铬的吸附特性研究五、阳离子聚合物合成及对粘土稳定性的研究六、阳离子聚合物和双季铵盐粘土稳定剂的合成及性能研究阳离子聚合物的合成及其应用研究阳离子聚合物是一类具有广泛应用的聚合物材料，其合成和应用研究一直备受关注。
本文将对阳离子聚合物的合成方法、应用领域及发展前景进行详细阐述。
阳离子聚合是一种在引发剂存在下，通过阳离子活性中心进行的聚合反应。
常用的引发剂有质子酸、路易斯酸和金属氧化物等。
在聚合过程中，阳离子活性中心与单体发生加成反应，生成聚合物链。
阳离子聚合的优点在于可在较低的温度下进行，且聚合物分子量高、分子量分布窄。
溶液聚合：在有机溶剂中，通过引发剂引发聚合反应，生成聚合物。
溶液聚合的优点在于可精确控制聚合条件，适用于合成结构规整、分子量较高的聚合物。
乳液聚合：在乳化剂的作用下，将单体分散成小液滴，在引发剂引发下进行聚合反应。
乳液聚合的优点在于可获得颗粒均匀、分散性好的聚合物乳液。
悬浮聚合：将单体分散在水中，在引发剂引发下进行聚合反应。
悬浮聚合的优点在于可获得粒径均匀、形状规则的聚合物粒子。
活性/可控聚合：通过活性聚合或可控聚合的方法，可实现阳离子聚合的精确控制。
常见的活性/可控聚合方法包括原子转移自由基聚合（ATRP）、可逆加成断裂链转移聚合（RAFT）等。
阳离子聚合物在许多领域都有广泛的应用，主要包括以下几个方面：高分子材料：阳离子聚合物可作为高性能的高分子材料，如工程塑料、耐高温材料等。
由于其分子量高、分子量分布窄，可提高材料的机械性能和热稳定性。
涂料和胶粘剂：阳离子聚合物可作为涂料和胶粘剂的成膜物质，具有优异的附着力、耐候性和化学稳定性。
可用于制备建筑涂料、汽车涂料、船舶涂料等。
生物医学领域：阳离子聚合物可用于制备药物载体、基因传递载体和组织工程支架等。
《阳离子活性聚合上》课件
协同作用
阳离子活性剂和阳离子单体之间的作用协同， 促进分子间交联。
温和反应条件
阳离子活性聚合反应需要温和反应条件，对环 境友好。
广泛应用
阳离子活性聚合已广泛应用于高分子材料和化 学品的制备。
阳离子活性聚合的应用领域
阳离子活性聚合具有广泛的应用，下面列举了一些应用领域的例子。
水处理
阳离子聚合物用于污水处理、淀粉糖化和颜料的合 成。
1
1. 确定反应物
根据需求选择阳离子单体和催化剂。
2. 溶液配制
2
根据实验要求精确配制反应用溶液。
3
பைடு நூலகம்
3. 反应条件控制
控制反应条件（温度、浓度、pH值、时
4. 产物收集
4
间等）进行活性聚合反应。
分离和纯化产物，获取高纯度的阳离子 聚合物。
优化工艺参数的方法和实践经验
为了获得高品质的阳离子聚合物，需优化工艺参数。下列是优化工艺参数的一些方法和实践经验。
高分子材料
聚乙烯醇和聚酰胺是制备高分子材料的重要原料， 应用广泛。
印刷油墨
阳离子活性聚合物适用于印刷油墨、涂料等领域。
胶黏剂
阳离子胶黏剂适用于胶带、便利贴等产品的制造。
阳离子活性聚合的工艺流程和操作步骤
阳离子活性聚合的工艺流程包括阳离子单体的选择和配方、反应条件的控制、催化剂的选择和添加等。其操作 步骤如下：
阳离子活性聚合上
本PPT课件介绍阳离子活性聚合的概念、工艺流程和应用领域。通过典型案例 分析和讨论，总结优化工艺参数的方法和解决方案。
阳离子活性聚合的概念和特点
阳离子活性聚合是一种重要的高分子合成方法，其反应速度快，反应条件温和，适用于大分子聚合物和复杂结 构化合物的制备。
活性阳离子聚合(北大)
CH2 CH OR ; CH2 C ( CH3 )2
7
2.2.1 用反离子使碳阳离子安定化
(1) HI／I2引发体系 HI 和 I2 都曾单独被试图用作引发剂引 发异丁基乙烯基醚(IBVE)进行阳离子聚合。 当 I2 引发时，得到较长寿命的碳阳离子活 性中心，但所得聚合物的相对分子质量分布 非常宽。 原因：引发反应太慢（ki＜kp），不能 做到同时引发、同时增长，因此并非真正的 活性阳离子聚合体系；
3
双峰随溶剂极性 的变化而变化。 改用极性溶剂时 得到高分子量的 单峰 单峰。 用非极性溶剂时 得到低分子量的 单峰。
4
2－1
东村敏延等认为：出现双峰是由于在 二氯甲烷中存在两种不同的活性中心：
CH2 CH X B CH2 CH X B
(2-2)
非解离
活性较低，寿命较长
解离
活性较高，寿命较短
在离子型聚合反应中，利用特定 的反离子与碳阳离子之间的相互作 用，可以使不稳定的碳阳离子安定 化。—— 实现活性阳离子聚合的基 本原理。
若加入可溶性盐，如铵盐、鏻盐，由于阴离子浓 度浓度的大大增加，会对解离产生拟制作用； 还可通过加入亲核性的阴离子与SnCl4的络合作用， 而适当降低其酸性，从而形成与用SnCl2作活性剂 时相似的活性结构。
37
38
活性特征通过单 体多次加入法得到 证实，聚合物的分 子量与单体转化率 始终呈正比增长关 系；且与理论量一 致。 致 分子量大小只取 决于引发剂 CH3CH(O-i-Bu)Cl 的多少，而与 SnCl4及n-Bu4NCl 无关。
9
I2 浓度越大，聚合速率也越快
10
聚合机理：
(2-4)
M n 与单体转化率成正比，分子 量分布非常窄 ( M w / M n 1.10 )
7
2.2.1 用反离子使碳阳离子安定化
(1) HI／I2引发体系 HI 和 I2 都曾单独被试图用作引发剂引 发异丁基乙烯基醚(IBVE)进行阳离子聚合。 当 I2 引发时，得到较长寿命的碳阳离子活 性中心，但所得聚合物的相对分子质量分布 非常宽。 原因：引发反应太慢（ki＜kp），不能 做到同时引发、同时增长，因此并非真正的 活性阳离子聚合体系；
3
双峰随溶剂极性 的变化而变化。 改用极性溶剂时 得到高分子量的 单峰 单峰。 用非极性溶剂时 得到低分子量的 单峰。
4
2－1
东村敏延等认为：出现双峰是由于在 二氯甲烷中存在两种不同的活性中心：
CH2 CH X B CH2 CH X B
(2-2)
非解离
活性较低，寿命较长
解离
活性较高，寿命较短
在离子型聚合反应中，利用特定 的反离子与碳阳离子之间的相互作 用，可以使不稳定的碳阳离子安定 化。—— 实现活性阳离子聚合的基 本原理。
若加入可溶性盐，如铵盐、鏻盐，由于阴离子浓 度浓度的大大增加，会对解离产生拟制作用； 还可通过加入亲核性的阴离子与SnCl4的络合作用， 而适当降低其酸性，从而形成与用SnCl2作活性剂 时相似的活性结构。
37
38
活性特征通过单 体多次加入法得到 证实，聚合物的分 子量与单体转化率 始终呈正比增长关 系；且与理论量一 致。 致 分子量大小只取 决于引发剂 CH3CH(O-i-Bu)Cl 的多少，而与 SnCl4及n-Bu4NCl 无关。
9
I2 浓度越大，聚合速率也越快
10
聚合机理：
(2-4)
M n 与单体转化率成正比，分子 量分布非常窄 ( M w / M n 1.10 )
