恒山隧道施工涌水量计算及分析
【免费下载】涌水量预测计算方法
涌水量预测计算方法一、前言 在隧道建设施工中,涌水灾害是隧道建设中备受关注的问题之一。
它不仅影响隧道建设的正常施工,且会波及到隧道建成后的安全运营。
因此,如何较为准确地预测隧道涌水量的大小,为隧道施工制定合理的防排水措施提供依据,成为众多岩土工程学者日益关注的课题之一。
隧道涌水的预测首先是从定性研究开始的,最早的预测只是通过查明隧道含水围岩中地下水的分布及赋存规律,分析隧道开挖的水文地质及工程地质条件,依据物探、钻探、水化学及同位素分析、水温测定等手段,确定地下水的富集带或富集区以及断裂构造带、裂隙密集带等可能的地下水涌水通道,并且用均衡法估计隧道涌水量的大小。
随着技术水平和施工要求的提高,基于定性分析的隧道涌水预测研究,发展成为隧道涌水的定量评价和计算,主要体现在隧道涌水位置的确定与涌水量预测两个方面。
在隧道涌水位置的确定方面,人们通过隧道围岩水文地质及工程地质条件的定性分析,发展了随机数学方法和模糊数学方法。
在涌水量预测方面,人们根据隧道环境地下水所处地质体的不同性质、水文地质条件的复杂程度、施工的方式及生产的要求等因素,提出了隧道涌水量计算的确定性数学模型和随机性数学模型两大类方法。
岩溶区隧道涌水研究必须要注重水文地质条件的研究, 因为每一种方法、公式的提出都是基于地质条件的研究基础之上的。
岩溶区地质条件一向比较复杂, 从隧道施工期发生的比较严重的涌水事件来看,岩溶区易发生涌水地质条件可以分以下四类:⑴向斜盆地形成的储水构造；⑵断层破碎带、不整合面和侵入岩接触面；⑶岩溶管道、地下河；⑷其他含水构造、含水体。
以上只从宏观上列举了一些可能发生严重涌水的地质条件, 这是远远不够的, 对隧道涌水条件应进行详细研究, 这是其他隧道涌水研究工作的基础,必须予以重视。
[1] 二、岩溶区隧道涌水量预测方法 目前涌水量预测计算方法很多, 主要有以下几种: 1.进似方法 这种方法主要包括涌水量曲线方程(一般称Q－S曲线)外推法和水文地质比拟法2 种。
涌水量计算
第三节、隧道洞室涌水量预测一、水文地质参数计算为取得计算洞室涌水量的水文地质参数，进行钻孔提（抽）水试验，利用提水试验和抽水试验结果，采用地下水动力学方法及相关计算公式，大部分按潜水非完整井计算出提水的渗透系数K 抽水，另外根据提水后的恢复水位与时间的关系，即s~t 关系计算出恢复的渗透系数K恢复，并参照当地岩性的渗透系数K ，将该三种方法求得的渗透系数K 值并结合钻探过程中冲洗液的消耗量，岩体的破碎性、岩性的矿物组成及充填胶结情况，给定一个建议的渗透系数K 值。
求得水文地质参数，其提水时K 值计算公式如下：K=22)lg (lg 733.0hH r R Q --ω 其中：K ——渗透系数（m/d ）。
Q ——出水量（m 3/d ）。
R ——影响半径（此值根据《工程地质手册》第二版表9-3-12查得） r ω——钻孔半径（m ）。
H ——自然情况下潜水含水层的厚度（m ）。
h ——抽水稳定时含水层的厚度（m ）。
恢复水位计算渗透系数K 值公式如下：()212ln 25.3S St r H r K ωω+=（完整井）其中：K ——渗透系数（m/d ）。
r ω——钻孔半径（m ）。
H ——自然情况下潜水含水层的厚度（m ）。
S 1——抽水稳定时的水位降深（m ）。
S 2——地下水恢复时间t 后水位距离静止水位的深度（m ）。
t ——水位从S 1恢复到S 2的时间（d ）。
具体计算过程及计算结果见附表5：钻孔提（抽）水试验渗透系数（恢复水位）计算成果表。
二、洞室涌水量的估算方法 （一）、洞室涌水量的补给来源为了更准确预测隧道洞室涌水量，通过野外水文地质调绘，并分析洞室地下水的补给来源，含水岩性的空间分布、富水性，结合钻孔对地下深处地质情况的揭露，参考物探测井成果，我们认为隧道洞室涌水量的补给来源由以下几部分组成：a ．洞室影响范围内汇集的大气降水渗漏补给量；b ．洞室附近地下水的补给量（包含隧道上行线、下行线间含水层的静储量及洞室两侧地下水的侧向补给量）；c ．地表水流过洞室上方时的渗入补给量；d ．地表水通过节理裂隙、断层破碎带给洞室的侧向补给量；e ．断层破碎带导入洞室的地下水量。

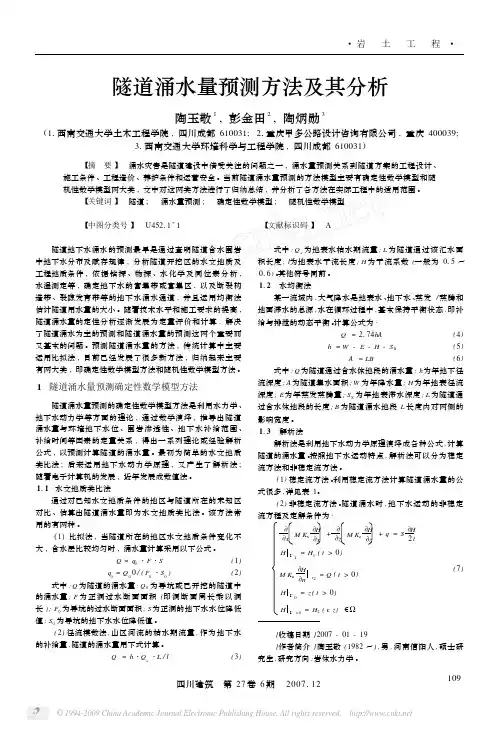

隧道涌水量预测方法及其分析
