温度和时间对高岭土微球原位晶化L沸石的影响
煅烧高岭土的烧结后物相结构验证与表征
煅烧高岭土的烧结后物相结构验证与表征高岭土是一种重要的矿物资源，被广泛应用于陶瓷、建材、冶金等行业。
而煅烧是高岭土的一种常见处理方法，旨在通过高温热处理改变其结构和性质，提高其应用价值。
本文将就煅烧高岭土后的物相结构验证与表征进行详细探讨。
一、煅烧高岭土的基本原理煅烧是指将高岭土样品置于高温条件下进行热处理的过程。
煅烧温度、时间和环境对高岭土的矿物组成和结构有着重要影响。
煅烧过程中，高温会引发高岭土中晶体结构的改变，矿物相的相互转化和晶格结构的重排。
二、物相结构验证的常用方法在煅烧高岭土后，我们需要进行物相结构验证，以了解煅烧对高岭土物相的影响。
以下是常用的物相结构验证方法：1. X射线衍射(XRD)分析：XRD是最常用的矿物相分析技术。
通过测量高岭土样品中的X射线衍射谱，我们可以确定样品中存在的矿物相和晶体结构。
在煅烧后，高岭土晶体结构的改变会导致XRD图谱的变化，从而验证煅烧后高岭土物相的变化。
2. 热差分-差热分析(TG-DTA)：该技术可用于研究高岭土样品在升温过程中的质量变化和热变化。
通过监测样品的质量损失和吸放热变化，可以判断煅烧过程中的物相转化和结构重排。
3. 红外光谱(FT-IR)分析：高岭土煅烧后，其红外光谱图谱会发生变化，信号强度和峰位可能会发生变化，从而可以推断出高岭土的矿物组成和结构的变化。
4. 扫描电子显微镜(SEM)分析：SEM可以直观地观察高岭土的表面形貌和晶体结构。
在煅烧后，高岭土的表面形貌以及晶体尺寸和形态可能会发生变化，通过SEM观察可以验证这一点。
三、煅烧高岭土后的物相结构变化1. 煅烧温度的影响：高岭土的煅烧温度是影响物相结构变化的关键因素之一。
低温煅烧(500-700℃)会使高岭土中的水分和结晶水分解，导致矿物相的转化和晶体结构的重排。
随着煅烧温度的升高，高岭土中的高岭石和伊利石等矿物相可能发生相互转化。
2. 煅烧时间的影响：煅烧时间是影响物相结构变化的另一个重要因素。
高岭土非晶相结构的XRD分析
高岭土非晶相结构的XRD分析高岭土是一种重要的工业和科研用材料，在陶瓷、电子、化工等领域有广泛的应用。
高岭土主要成分为高岭石（占总重量的70%以上）和其他矿物物质，具有良好的物理化学性能和广泛的应用前景。
其中，高岭土非晶相结构的性质引起了研究者们的广泛关注。
本文旨在通过XRD分析，探究高岭土非晶相结构的特点、形成机理和影响因素。
一、高岭土非晶相结构的特点高岭土非晶相结构是指在高岭土的XRD谱图中存在明显的非晶发散峰。
非晶发散峰位于传统晶体衍射峰的两侧，呈现出不规则、发散的特征，反映出非晶相的存在。
高岭土非晶相结构的形成与高岭石晶体之间的相互作用、晶格结构的缺陷和组成物质的变化有关。
高岭土非晶相结构有以下几个主要特点：（1）发散窄：高岭土非晶相结构的发散角度范围窄，极小值一般在20°左右。
这是因为不同于单晶体，高岭土中非晶相的局部结构比较重复，所以非晶发散峰的宽度相对较小。
（2）微弱差异：高岭土非晶相结构和高岭石的衍射峰强度比较接近，因此需要细心观察才能准确识别。
在XRD分析中，需要以足够高的角分辨率来测量非常微弱的非晶相发散峰，以避免非晶峰的信噪比低于信号检测门限。
（3）结构缺陷：高岭土非晶相结构中的HV缺陷和LiV缺陷在XRD谱图中表现为非晶发散峰的形式。
这些缺陷会影响高岭土的物理化学性能，例如热稳定性、抗腐蚀性等。
二、高岭土非晶相结构的形成机理高岭土非晶相结构的形成是由多个因素共同作用的结果。
其中，高岭土的非晶相结构和杂质成分、传统高岭石的结构缺陷、高岭土水热合成条件以及后续处理方式等因素密切相关。
（1）杂质成分对高岭土非晶相结构的形成具有明显的促进作用。
例如二水滑石、非晶氧化铝等少量杂质的存在，可导致高岭土非晶相结构的形成。
（2）高岭土本身晶格结构缺陷也是非晶相结构的形成因素之一。
高岭土中HV缺陷和LiV缺陷会导致晶格结构的扰动，进而促进非晶相的形成。
（3）高岭土水热合成条件是非晶相结构形成的重要条件之一。

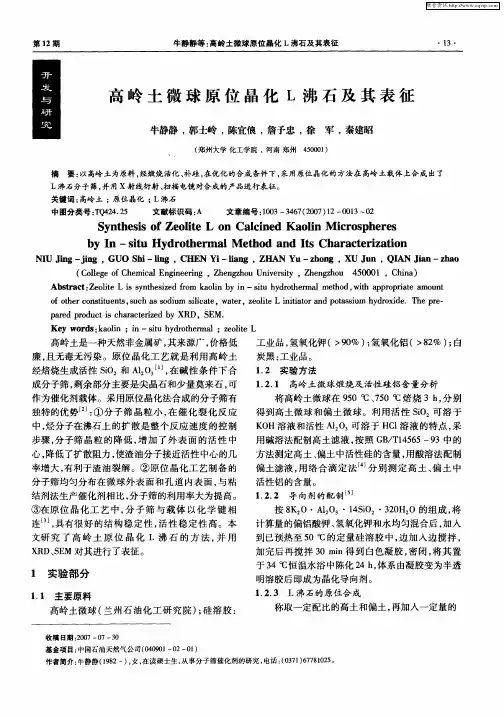

高岭土微球原位晶化L沸石及其表征
１ ２期
牛静静等 ： 高岭土微球原位 晶化 Ｌ沸石 及其表征
高 岭 土 微 静 ， 郭士岭 ， 陈宜使 ， 詹予忠 ， 徐 军 ， 秦建昭
（ 郑州大学 化工学院 ， 河南 郑州 ４００ ） ５０１ 摘 要： 以高岭 土 为原 料 ， 经煅 烧 活化 、 补硅 ， 在优 化 的合 成 条 件 下 ， 用 原位 晶化 的 方 法在 高岭 土 载 体 上 合 成 出 了 采
高岭土是一种天然非金属矿， 其来源广 ， 价格低
，
工业品， 氢氧化钾 （ ９ ％） 氢氧化铝（ ８ ％） 白 ＞０ ； ＞２ ；
炭黑 ： 工业 品 。 １ ２ 实验方 法 ． １２ １ 高岭 土微球 煅烧及 活性硅 铝含 量分析 ． ．
且无 毒无污 染 。原位 晶化 工 艺就 是 利 用高 岭 土
Ｌ沸石分子筛， 并用 Ｘ射线衍射 、 扫描电镜 对合成 的产 品进行表征。
关键词 ： 高岭 土 ；原位 晶化 ； Ｌ沸石 中图分类号 ：Ｑ ２ ．５ Ｔ ４ ４ ２ 文献标识码 ： Ａ 文章编号 ：０ ３～ ４ ７ ２０ ）２－ ０ ３－ ２ １０ ３ ６ （０ ７ １ ０ １ ０
Ｓ ｎ ｈ ｓ ｆＺｅ ｌ ｅ Ｌ ｏ ｌｉ ｅ ｏｉ ｉｒ ｓ ｈ ｒ ｓ ｙ ｔ ｅ ｉ ｏ ｏｉ ｎ Ｃａ ｃｎ ｄ Ｋａ ｌ Ｍ ｃ ｏ ｐ ｅ ｅ ｓ ｔ ｎ
焙烧生 成活性 ＳＯ ｉ 和 Ａ ， ， １ … 在碱 性 条 件 下合 Ｏ 分子筛 ， 剩余部 分主要 是尖 晶石 和少量莫来 石 ， 可
为催化剂载体。采用原位晶化法合成的分子筛有 特的优势口 ： 】①分子筛 晶粒小 ， 在催化裂化反应
烃分子 在沸石 上 的扩 散 是 整个 反应 速度 的控 制 骤， 分子筛晶粒的降低 ， 增加 了外表面 的活性 中
高岭土原位晶化合成高结晶度Y型分子筛_李梦华
Mar． 2015 ·105·

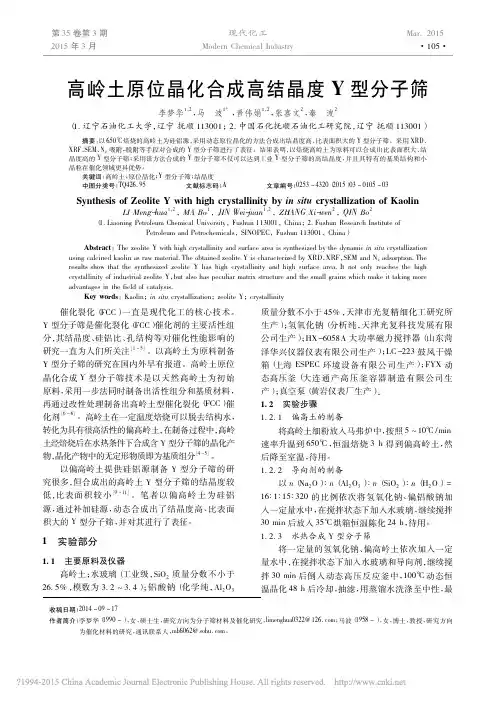

高岭土原位晶化合成高结晶度 Y 型分子筛
李梦华1，2 ，马 波1* ，晋伟娟1，2 ，张喜文2 ，秦 波2 （ 1． 辽宁石油化工大学，辽宁 抚顺 113001； 2． 中国石化抚顺石油化工研究院，辽宁 抚顺 113001）
摘要： 以 650℃ 焙烧的高岭土为硅铝源，采用动态原位晶化的方法合成出结晶度高、比表面积大的 Y 型分子筛。采用 XＲD、
（ 1． Liaoning Petroleum Chemical University，Fushun 113001，China； 2． Fushun Ｒesearch Institute of Petroleum and Petrochemicals，SINOPEC，Fushun 113001，China）
高岭土焙烧前后的 XＲD 图如图 1 所示。从图 1 可以看出，焙烧前生粉具有的晶体结构不适合用于 直接合成 Y 型分子筛，而经 650℃ 焙烧的高岭土会
1—焙烧前； 2—焙烧后
图 1 高岭土焙烧前后 XＲD 图
吸热脱羟基转变成无定形的偏高岭土，使其活性硅 铝增加。当温度升高到 900℃ 时，偏高岭土开始有 新的晶相出 现，转 化 为 尖 晶 石，当 温 度 继 续 上 升 至 1 000℃ 时，尖晶石又明显转晶为莫来石，因此，从硅 铝“营养质”（ 焙烧后具有活性的硅铝） 上讲，最适合 作为原位晶化的材料就是偏高岭土。
Key words： Kaolin； in situ crystallization； zeolite Y； crystallinity
催化裂化（ FCC） 一直是现代化工的核心技术。 Y 型分子筛是催化裂化（ FCC） 催化剂的主要活性组 分，其结晶度、硅铝比、孔结构等对催化性能影响的 研究一直为人们所关注［1 － 5］。以高岭土为原料制备 Y 型分子筛的研究在国内外早有报道。高岭土原位 晶化合成 Y 型分子筛技术是以天然高岭土为初始 原料，采用一步法同时制备出活性组分和基质材料， 再通过改性处理制备出高岭土型催化裂化（ FCC） 催 化剂［6 － 8］。高岭土在一定温度焙烧可以脱去结构水， 转化为具有很高活性的偏高岭土，在制备过程中，高岭 土经焙烧后在水热条件下合成含 Y 型分子筛的晶化产 物，晶化产物中的无定形物质即为基质组分［4 －5］。

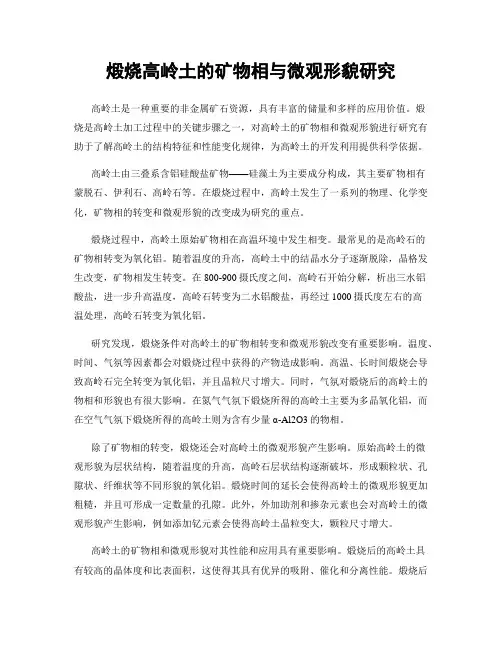

煅烧高岭土的矿物相与微观形貌研究
煅烧高岭土的矿物相与微观形貌研究高岭土是一种重要的非金属矿石资源，具有丰富的储量和多样的应用价值。
煅烧是高岭土加工过程中的关键步骤之一，对高岭土的矿物相和微观形貌进行研究有助于了解高岭土的结构特征和性能变化规律，为高岭土的开发利用提供科学依据。
高岭土由三叠系含铝硅酸盐矿物——硅藻土为主要成分构成，其主要矿物相有蒙脱石、伊利石、高岭石等。
在煅烧过程中，高岭土发生了一系列的物理、化学变化，矿物相的转变和微观形貌的改变成为研究的重点。
煅烧过程中，高岭土原始矿物相在高温环境中发生相变。
最常见的是高岭石的矿物相转变为氧化铝。
随着温度的升高，高岭土中的结晶水分子逐渐脱除，晶格发生改变，矿物相发生转变。
在800-900摄氏度之间，高岭石开始分解，析出三水铝酸盐，进一步升高温度，高岭石转变为二水铝酸盐，再经过1000摄氏度左右的高温处理，高岭石转变为氧化铝。
研究发现，煅烧条件对高岭土的矿物相转变和微观形貌改变有重要影响。
温度、时间、气氛等因素都会对煅烧过程中获得的产物造成影响。
高温、长时间煅烧会导致高岭石完全转变为氧化铝，并且晶粒尺寸增大。
同时，气氛对煅烧后的高岭土的物相和形貌也有很大影响。
在氮气气氛下煅烧所得的高岭土主要为多晶氧化铝，而在空气气氛下煅烧所得的高岭土则为含有少量α-Al2O3的物相。
除了矿物相的转变，煅烧还会对高岭土的微观形貌产生影响。
原始高岭土的微观形貌为层状结构，随着温度的升高，高岭石层状结构逐渐破坏，形成颗粒状、孔隙状、纤维状等不同形貌的氧化铝。
煅烧时间的延长会使得高岭土的微观形貌更加粗糙，并且可形成一定数量的孔隙。
此外，外加助剂和掺杂元素也会对高岭土的微观形貌产生影响，例如添加钇元素会使得高岭土晶粒变大，颗粒尺寸增大。
高岭土的矿物相和微观形貌对其性能和应用具有重要影响。
煅烧后的高岭土具有较高的晶体度和比表面积，这使得其具有优异的吸附、催化和分离性能。
煅烧后的高岭土多孔结构增大了其比表面积和孔隙容积，提高了高岭土的吸附能力。
焙烧温度对天然沸石物化性能的影响

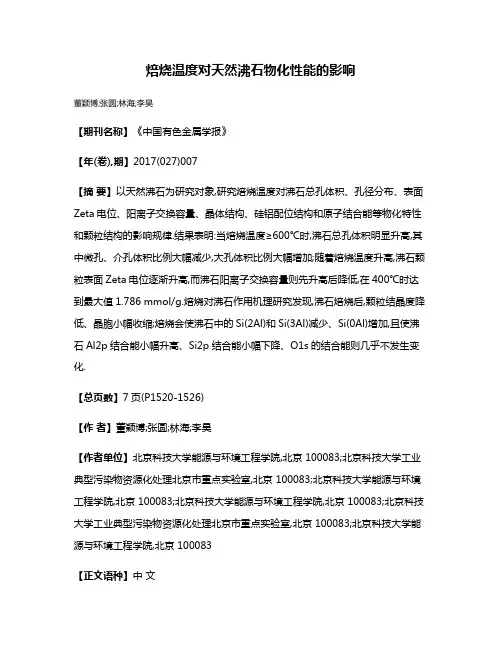

焙烧温度对天然沸石物化性能的影响董颖博;张圆;林海;李昊【期刊名称】《中国有色金属学报》【年(卷),期】2017(027)007【摘要】以天然沸石为研究对象,研究焙烧温度对沸石总孔体积、孔径分布、表面Zeta电位、阳离子交换容量、晶体结构、硅铝配位结构和原子结合能等物化特性和颗粒结构的影响规律.结果表明:当焙烧温度≥600℃时,沸石总孔体积明显升高,其中微孔、介孔体积比例大幅减少,大孔体积比例大幅增加;随着焙烧温度升高,沸石颗粒表面Zeta电位逐渐升高,而沸石阳离子交换容量则先升高后降低,在400℃时达到最大值1.786 mmol/g.焙烧对沸石作用机理研究发现,沸石焙烧后,颗粒结晶度降低、晶胞小幅收缩;焙烧会使沸石中的Si(2Al)和Si(3Al)减少、Si(0Al)增加,且使沸石Al2p结合能小幅升高、Si2p结合能小幅下降、O1s的结合能则几乎不发生变化.【总页数】7页(P1520-1526)【作者】董颖博;张圆;林海;李昊【作者单位】北京科技大学能源与环境工程学院,北京 100083;北京科技大学工业典型污染物资源化处理北京市重点实验室,北京 100083;北京科技大学能源与环境工程学院,北京 100083;北京科技大学能源与环境工程学院,北京 100083;北京科技大学工业典型污染物资源化处理北京市重点实验室,北京 100083;北京科技大学能源与环境工程学院,北京 100083【正文语种】中文【中图分类】TB34【相关文献】1.载体焙烧温度对稀燃天然气汽车尾气净化Pd/Zr0.5Al0.5O1.75催化剂性能的影响 [J], 王云;唐石云;龙恩艳;林之恩;龚茂初;陈耀强2.焙烧温度对丝光沸石催化羰基化反应的影响 [J], 刘俊龙;师瑞娟;管清梅;廖荣宝;宋崇富3.焙烧温度对氧化铝载体物化性能的影响 [J], 张立忠;柴永明;张潮;贺新;赵悦4.焙烧温度对Al2O3载体的性质及其负载的煤制合成气制代用天然气镍基催化剂性能的影响 [J], 陈珍珍;董昭;王其刚;李翠;李瑛;刘化章5.焙烧温度对杂原子B A1—ZSM—5沸石催化反应性能的影响 [J], 陈连璋;冯益庆因版权原因，仅展示原文概要，查看原文内容请购买。
煅烧高岭土的结晶度影响因素分析
煅烧高岭土的结晶度影响因素分析高岭土是一种重要的无机非金属矿石，广泛应用于陶瓷、橡胶、塑料、涂料等行业。
高岭土的结晶度对其物理化学性质和应用性能有着重要影响。
本文将就煅烧高岭土的结晶度影响因素进行分析。
首先，煅烧温度是影响高岭土结晶度的关键因素之一。
煅烧温度越高，高岭土晶粒尺寸越大，结晶度也随之增加。
这是因为高温能够提供足够的热能使高岭土晶体内部的原子和离子得以重新排列，形成更完整的结晶体。
研究表明，当煅烧温度达到800摄氏度以上时，高岭土的结晶度明显提高。
其次，煅烧时间也对高岭土的结晶度有一定影响。
随着煅烧时间的延长，高岭土结晶度逐渐增加。
这是因为足够的煅烧时间可以使高岭土颗粒内部的结晶生长得以充分进行，晶体形成更完整。
然而，过长的煅烧时间可能导致晶体尺寸过大，反而降低高岭土的结晶度。
因此，煅烧时间的选择需要根据具体情况进行合理调控。
此外，高岭土原料的微细度对其煅烧后的结晶度也有一定影响。
研究表明，较细的高岭土颗粒有利于晶体的生长，可以得到更高的结晶度。
这是因为微细的颗粒能够提供更多的晶界，有利于晶体生长。
因此，在高岭土的制备过程中，应尽量选择较细的原料。
此外，添加剂的引入也可以对高岭土的结晶度产生影响。
例如，一些金属离子（如铝、铁）的添加可以促进高岭土的结晶度提高。
这是因为这些金属离子能够与高岭土中的硅酸盐结构反应，形成更稳定的晶体结构。
最后，高岭土的煅烧工艺对其结晶度影响显著。
不同的煅烧工艺会对高岭土的结晶度产生不同程度的影响。
例如，采用逐渐升温和降温的煅烧工艺可以得到较高的结晶度。
这是因为逐渐升温和降温可以提供足够的时间给高岭土晶体重新排列和晶体生长。
此外，适当的保温时间和保温温度也对高岭土的结晶度有重要影响。
综上所述，煅烧高岭土的结晶度受到多种因素的影响，包括煅烧温度、煅烧时间、高岭土原料的微细度、添加剂的引入以及煅烧工艺等。
研究这些因素对高岭土结晶度的影响，可以为高岭土的生产和应用提供一定的指导。
煅烧温度对高岭土烧结性能的影响
煅烧温度对高岭土烧结性能的影响高岭土是一种富含铝的粘土矿石，在各个领域中有广泛的应用。
煅烧是高岭土加工的重要环节之一，煅烧温度是影响高岭土烧结性能的重要因素之一。
本文将探讨煅烧温度对高岭土烧结性能的影响，并讨论煅烧温度的最佳选择。
首先，煅烧温度对高岭土的物化性质产生显著影响。
随着煅烧温度的升高，高岭土中的结晶水会逐渐脱除，晶体结构发生改变，表面积减小，颗粒间距增大。
这样的改变使得高岭土的烧结性能发生变化。
研究发现，适当提高煅烧温度能够增加高岭土的烧结活性，促进颗粒的结合，提高烧结体的强度。
然而，当煅烧温度过高时，晶体结构的重构和颗粒收缩会导致烧结体的收缩和劣化，从而降低烧结体的强度。
因此，在选择煅烧温度时，需要综合考虑高岭土的具体情况和目标烧结性能。
其次，煅烧温度对高岭土的矿物相组成和物相转变有着重要影响。
高岭土主要由高岭石、伊利石和辉石等矿物相组成。
在不同的煅烧温度下，高岭土中的矿物相会发生相应的转变。
例如，低温下煅烧的高岭土中主要存在高岭石和伊利石，而高温下煅烧的高岭土中则主要存在辉石相。
这些不同的矿物相组成对高岭土的烧结性能和使用效果都会产生影响。
研究表明，合适的煅烧温度能够调控高岭土中各种矿物相的相对含量，从而改善其烧结性能和物理化学性质。
因此，通过调整煅烧温度，可以实现对高岭土中特定矿物相的调控和优化。
此外，煅烧温度还对高岭土的微观结构和孔隙结构产生影响。
高岭土的微观结构和孔隙结构对其物理化学性质和应用性能有着重要作用。
适当的煅烧温度能够改善高岭土的微观结构和孔隙结构，增加孔隙率和孔隙尺寸的分布范围，提高颗粒间的连接效果和烧结效率。
研究发现，适宜的煅烧温度能够提高高岭土的比表面积和孔容，从而提高其吸附性能和储存能力。
然而，过高的煅烧温度会导致高岭土微观结构的破坏和孔隙的坍塌，降低其使用性能。
因此，在选择煅烧温度时，需要充分考虑高岭土的结构特点和目标应用要求。
最后，煅烧温度对高岭土的热稳定性和耐温性也有显著的影响。
